自动驾驶感知硬件清洁装置应如何设计?

编者语：后台回复“入群”，加入「智驾最前沿」微信交流群

在自动驾驶发展过程中，感知系统的可靠性一直是大家讨论的热点。尽管目前的传感器在探测距离、分辨率和响应速度上已经取得了长足进步，但有一个产品落地时必须考虑却鲜被讨论的问题，那就是感知硬件的脏污处理。

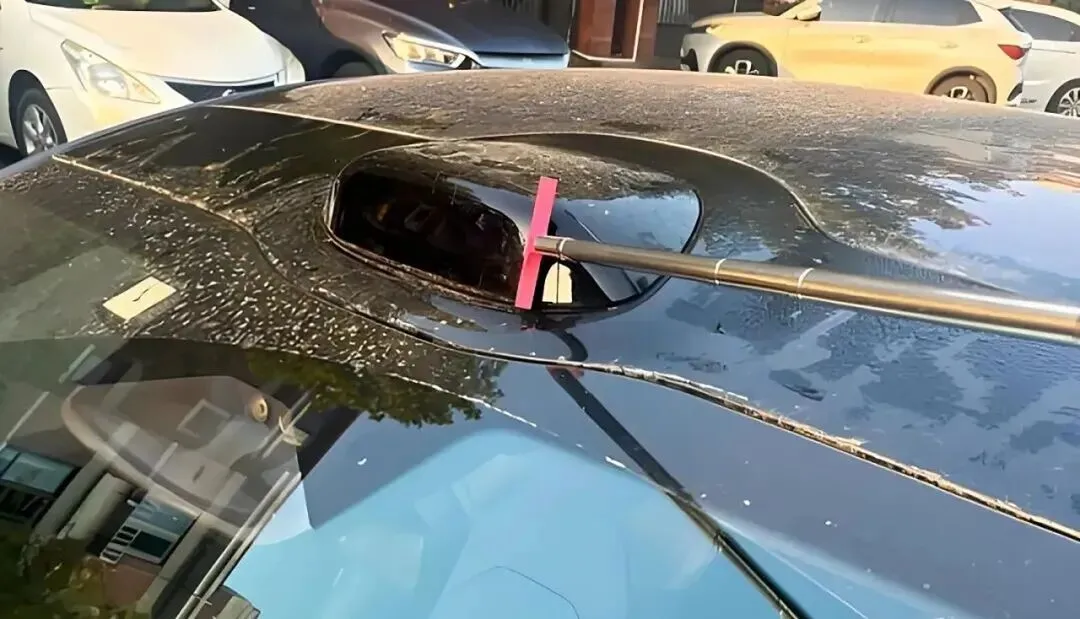

无论是雨雪天气留下的水渍，还是道路行驶中飞溅的泥浆、灰尘甚至是昆虫残骸，都可能导致摄像头画面模糊或激光雷达点云缺失。这种物理层面的遮挡会直接削弱感知算法的效能，甚至导致自动驾驶系统在关键时刻被迫降级或退出。

感知硬件清洁装置设计逻辑

对于自动驾驶车辆而言，分布在车顶、侧方及四周的各类传感器具有不同的物理特性和视野范围。摄像头对光学的清晰度要求极高，极小的油渍或水渍都会引发视频流的畸变；激光雷达通过发射激光脉冲并接收反射光来构建三维地图，表面的积雪或厚重的泥浆会吸收或折射激光，导致点云数据出现大量噪声。

这种多样化的污染场景促使清洁装置必须具备针对性。目前的清洁策略正从简单的被动防护转向主动干预。最基本的设计思路是将关键传感器布置在不易被飞溅物直接命中的位置，并加装导流结构或物理护罩，利用行驶过程中的气流减少污染物附着。

然而，被动措施无法完全避免极端路况下的脏污，因此主动清洁系统成为了高级别自动驾驶车辆的标配。

图片源自：网络

主动清洁系统的核心在于如何高效地利用有限的清洁媒介。目前，流体喷淋系统是最为主流的方案。这种系统的基本原理是通过洗涤泵将清洁液加压，通过喷嘴喷射到传感器表面，利用流体的冲击力和溶解力带走污垢。

传统的喷嘴采用扩散状的锥形喷雾，虽然覆盖面广，但液体利用效率低，难以应对顽固的干涸泥垢。对此，有技术就采用扫掠式扁平喷嘴，这种喷嘴内部具有特殊的微结构，能够产生一层像刀片一样薄且均匀的液幕。这种扁平水幕在接触镜片时能产生更强的剪切应力，从而像物理刮片一样将污垢“刨除”。这种设计的流体消耗量也仅为传统方式的几分之一，有效延长了车辆洗涤液储备的续航里程。

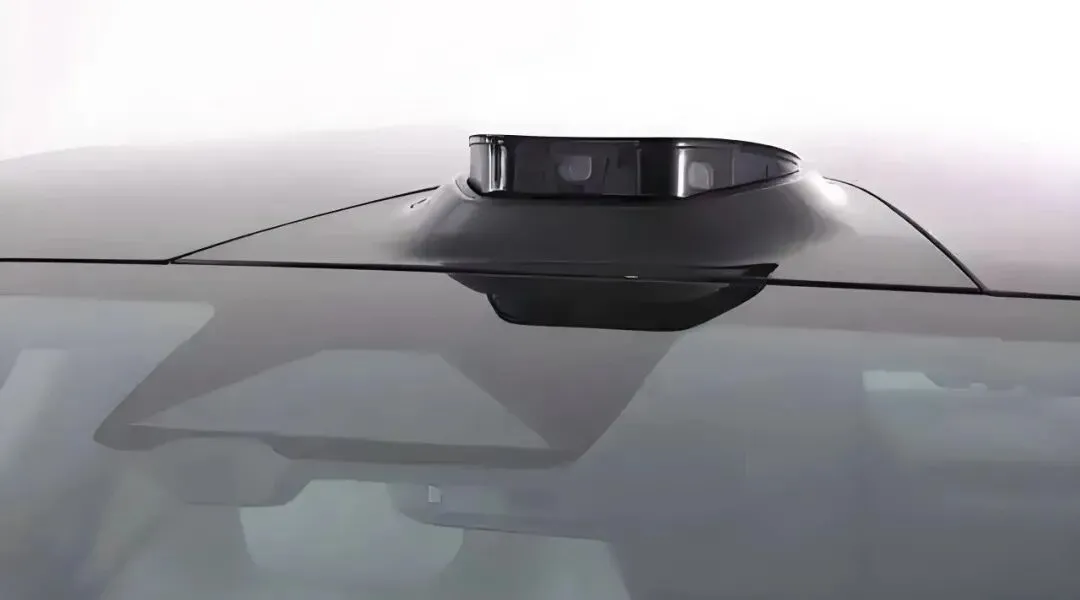

除此之外，伸缩机构的设计也极大地提升了清洁的灵活性。对于安装在侧面或底部的传感器，固定式喷嘴不仅影响美观，还容易造成额外的空气阻力。伸缩式喷嘴在非工作状态下隐藏在车身覆盖件内，仅在需要清洁时依靠执行器弹出，在近距离以最佳角度进行喷射。

图片源自：网络

这种方式缩短了液体在空中的飞行距离，减少了风速对喷射轨迹的干扰，确保了每一滴清洁液都能精准作用于感知窗口。针对圆柱状激光雷达，环形喷嘴的设计也在不断进化。最新的环形喷嘴不再只是从顶部淋水，而是采用了分段式喷射技术，能够同时覆盖传感器的多个高度区间，确保了大视场角范围内的清洁均匀度。

气动与振动技术的微观治理方案

在液体冲洗之后，如何快速去除残留的水膜或雨滴是设计的另一个难点，因为残留的液体本身也会造成光线折射。针对这一问题，气动清洁技术体现了独特的价值。

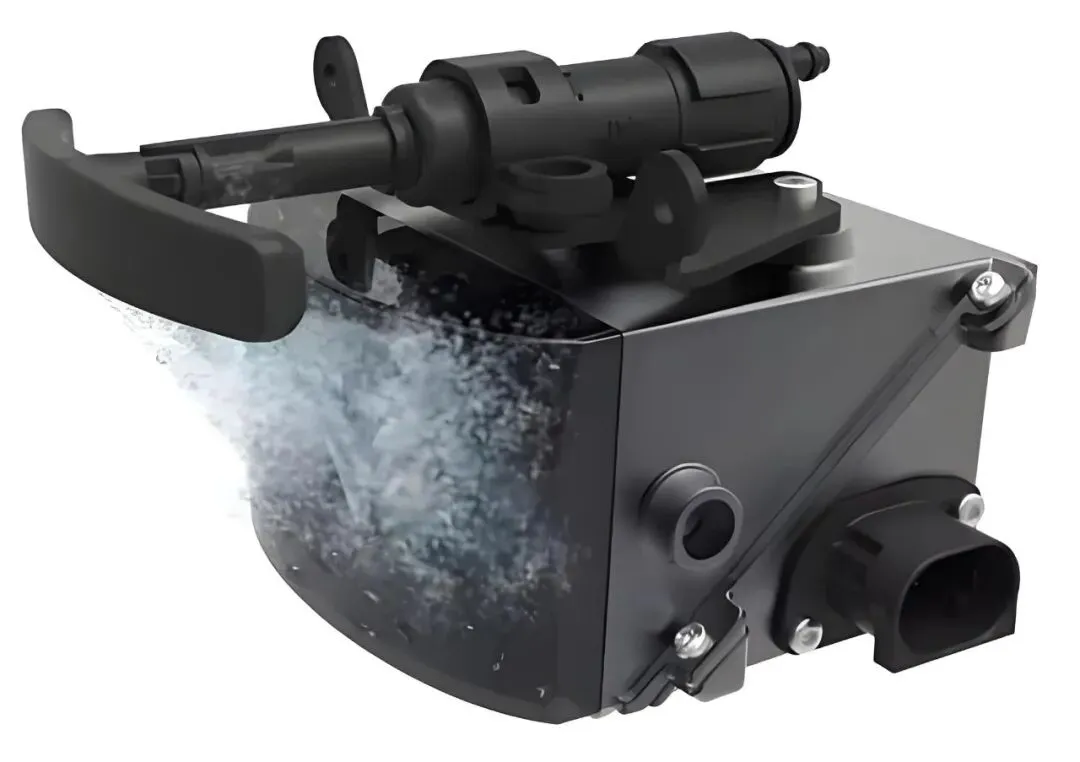

空气刀技术利用压缩空气产生高速层流气帘，通过极高的动量将表面的液滴瞬间吹离。空气刀腔室采用泪滴状的稳压设计，以确保气流在喷口处达到层流状态，从而降低气流紊乱产生的噪音并提高能量效率。

在某些技术方案中，空气刀产生的气流速度可以达到每分钟四万英尺，足以在雨滴尚未附着前就将其吹走。对于对图像质量极其敏感的摄像头，气动系统可以与液体冲洗配合使用，即先用洗涤液稀释污垢，再用压缩空气进行强力干燥，从而实现污渍清除。

图片源自：网络

除了气动和液动，还有技术方案采用压电超声清洁技术。这项技术利用压电陶瓷元件的逆压电效应，将高频电信号转化为微米级的机械振动。通过将压电换能器集成在传感器保护罩的边缘或基材上，系统可以诱发表面产生特定频率的行波。

当表面有水滴或薄冰时，这种高频振动会破坏液体的表面张力或冰的晶格结构。在特定的振动模式下，水滴会被粉碎成微小的雾状液滴并被弹射出去，而冰层则会松动脱落。这种清洁方式具有响应快、无需耗材、不产生机械磨损等优势，特别适合处理镜头表面的雾气和轻微水渍。

德州仪器等半导体厂商已经推出了专门用于压电清洁的控制芯片，这些芯片能够动态感知镜面负载的变化并自动调节驱动频率。为了保证这种高频振动在长期运行中不引发电子元件疲劳失效，系统中会配套高稳定性的MEMS振荡器。这种MEMS器件的耐冲击和抗振性能远超传统的石英晶体，确保了清洁系统在各种恶劣行车环境下的时钟一致性。

此外，对于结冰风险较高的极寒地区，清洁装置还会集成透明的导电加热层，配合温湿度传感器在露点附近自动激活。热能与振动能量的结合，可以使传感器在极短时间内从冰封状态中解脱出来，恢复感知能力。

智能监测算法与感知系统的协同

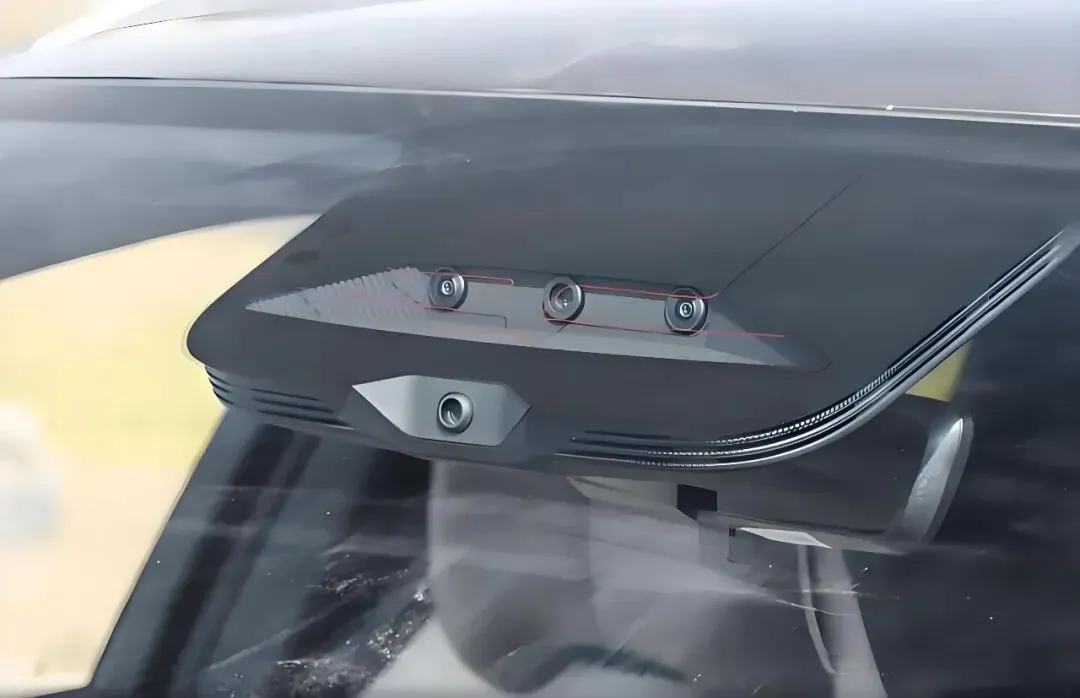

一套先进的清洁装置不仅要有物理执行机构，更需要一个聪明的“大脑”决定何时行动。这就涉及到感知层面的脏污检测算法。目前，行业内倾向于使用计算机视觉技术对感知画面的退化程度进行定量分析。

如通过计算图像的对比度信噪比，系统可以判断镜头是否受到了大面积的遮挡。如果图像的对比度显著下降，或者信噪比恶化到一定阈值，算法就会识别出脏污的存在。

更高级的方法还有语义分割模型，这类模型可以识别出特定的污垢模式，比如雨滴在画面中形成的模糊光斑或泥浆产生的黑色块就可以被精准识别。通过这些算法，车辆能够实时评估每一个传感器的健康度，并根据脏污的性质（是透明的液体还是不透明的固体）选择最优的清洁模式。

图片源自：网络

清洁决策的执行逻辑需要考虑自动驾驶任务的整体安全性。在高速行驶或复杂的路口转弯时，突然开启的喷淋清洁可能会导致传感器视野出现短暂的空白。因此，智能清洁系统可采取分布式、异步的清洁策略。这意味着系统不会同时清洗所有的摄像头，而是分批次进行，确保在任何时刻都有足够的感知冗余来覆盖关键视野区域。

域控制器在这里扮演着协调者的角色，它会根据车辆当前的运动状态、环境气温、降雨量等多种参数，优化清洁周期和液体用量。如在暴雨天气中，系统可能会跳过洗涤液喷淋步骤，直接利用高速气流或盖板的快速旋转来去除雨滴，从而节约洗涤液储备。

像是法雷奥的everView Centricam摄像头自清洁技术就通过微型可伸缩清洁臂，将精确计量的清洗液定向喷洒至镜头表面，借助流体动力学设计让液体产生类离心扩散效应，均匀覆盖视窗以冲刷泥浆、油污、冰雪等复杂污染物，随后配合气流或自然蒸发完成残留物清除，整个过程无需移动摄像头本体，既规避了高速旋转带来的机械损耗、功耗过高及安全风险，又实现了比传统方案更少的清洗液消耗。

此外，材料科学的介入也为清洁装置的设计提供了更多可能。通过在镜片表面涂覆超疏水涂层，可以从微观层面减弱污染物与玻璃的粘附力。虽然这些涂层在面对强力磨损和紫外线照射时仍存在老化问题，但它们显著降低了主动清洁系统的负担，使得较小的流体压力就能达到理想的清洁效果。

系统集成与可靠性验证的工程要求

自动驾驶车辆上的感知硬件数量众多，这意味着洗涤管路的布置必须极其精简且高效。为了减轻重量并优化空间利用，工程师们正在开发共享管路和智能电磁阀组，通过多路分配器精准控制清洁液的流向。

此外，洗涤泵也从简单的定频泵向超高压、可变流量的泵组演进。一些新型的超高压泵能以极快的速度产生压力脉冲，这种脉冲式的清洁方式不仅能震松顽固污渍，还能减少液体的总消耗量，使车辆能在更长的里程内无需人工补充洗涤液。

图片源自：网络

可靠性是清洁装置设计的重中之重。这些装置必须能在零下四十摄氏度的低温下不结冰损坏，也能在夏季高温下正常运作。ISO 16750等行业标准对车载电子和机械部件提出了苛刻的要求。为了应对极寒，系统中的管路和水箱一般会集成电加热丝，并与车辆的热管理系统相连。

同时，清洁液的化学成分也需经过特殊配比，既要保证极佳的去污能力，又要确保对精密光学镀膜没有腐蚀性。针对海边或高盐地区的行驶需求，清洁装置的各连接点和控制电路必须经过长时间的盐雾腐蚀测试。只有通过了长达数百小时的加速老化实验，清洁系统才能证明其在车辆整个生命周期内的稳定性。

在追求性能的同时，还必须关注系统的维护便利性。对于商用的Robotaxi或是物流车队而言，感知系统的清洁状况直接关系到出勤率和运营成本。因此，清洁装置的设计应趋向于模块化，磨损严重的喷嘴或老化失效的压电元件应该能够快速更换。

技术目标及策略

感知硬件清洁装置的最终目标应是实现完全闭环的清洁自管理系统，车辆在运营过程中不仅能自己发现脏污、自己执行清洁，甚至能评估清洁后的效果并反馈给后台管理系统。

如果多次清洁仍无法恢复感知清晰度，系统会自动触发预警，引导车辆前往最近的维护点。正是通过这种从物理结构到智能算法、从材料应用到工程验证的全面考量，自动驾驶感知精确度才能得到保障。
