【紧凑型轿车 DCT 离合器】设计全解析 | 附全套 CAD + 说明书 + 开题报告,结构拆解 + 图纸解读 + 设计指南
本文源文件领取方法:
1.关注☞车辆学长
2.公众号内发消息：100
资料介绍：
DCT 双离合离合器是紧凑型轿车兼顾动力性与燃油经济性的核心部件，凭借无动力中断的换挡特性，成为当前主流的传动方案之一。今天我们结合整套设计资料（CAD 图纸 + 说明书 + 开题报告），从核心结构、设计逻辑到绘图规范，全方位拆解这款 DCT 离合器的设计要点，为车辆工程学习者提供专业参考。
1. 核心结构设计

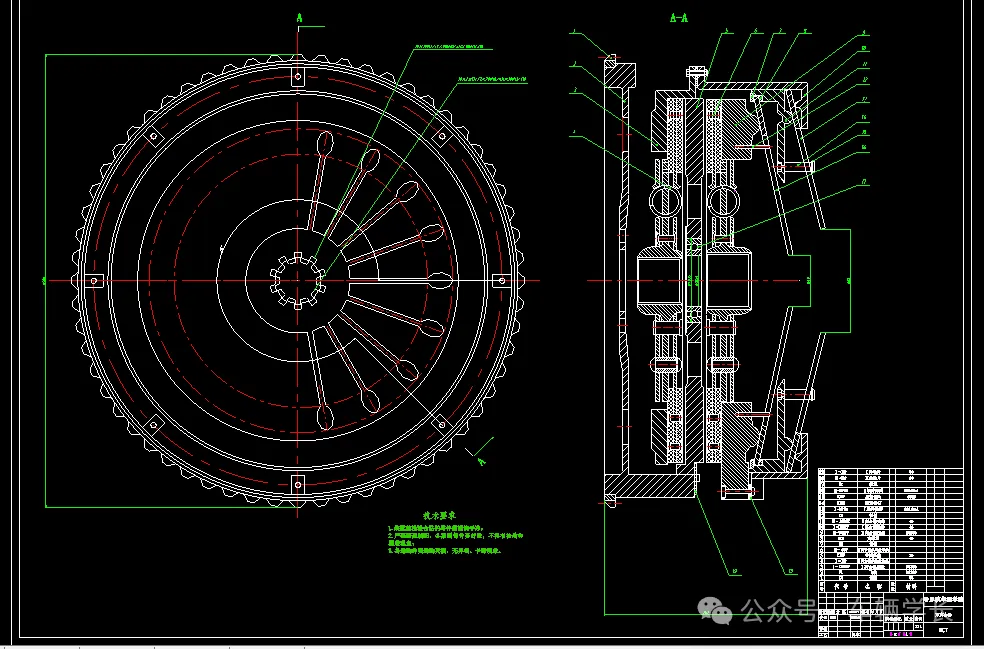

紧凑型轿车 DCT 离合器采用双干式离合器对称布局，从 CAD 装配图可见，两套离合器分别连接奇数挡与偶数挡输入轴，通过液压执行机构独立控制结合与分离，换挡响应时间≤200ms，符合 GB/T 13451.1-2008 汽车离合器总成技术条件。设计时需重点匹配离合器扭矩容量与发动机参数，单套离合器的扭矩容量设定为 250N・m，覆盖紧凑型轿车 1.5T 发动机的最大扭矩输出；参考开题报告的仿真分析，选用膜片弹簧压紧机构，膜片弹簧的分离指行程控制在 18-22mm，保证离合器彻底分离的同时降低踏板操作力。
2. 结构组成讲解
整套 DCT 离合器由双干式摩擦片总成、膜片弹簧压紧机构、液压执行系统、输入轴与轴承组件四大核心部件组成。从 CAD 零件明细可见，摩擦片选用陶瓷纤维摩擦材料，摩擦系数稳定在 0.38-0.42 之间，磨损量≤0.1mm/10 万次结合；膜片弹簧选用60Si2MnA 弹簧钢，通过淬火 + 中温回火处理，表面硬度达到 HRC42-48；液压执行系统采用比例电磁阀控制油缸压力，油缸工作压力为 8-12MPa，配合公差选用 GB/T 1800.1-2009 的 H7/g6 间隙配合；输入轴选用40CrNiMo 合金钢，进行调质处理提升韧性，轴承选用双列角接触球轴承，可承受径向与轴向复合载荷。
3. 工作原理讲解
当车辆行驶时，一套离合器处于结合状态传递动力，另一套离合器预结合目标挡位；换挡时，控制系统通过液压执行系统切断当前离合器的压力，同时施加压力至目标离合器，实现无动力中断换挡；膜片弹簧压紧机构通过弹性变形提供压紧力，保证摩擦片的扭矩传递稳定性；双干式摩擦片总成的对称布局可平衡输入轴的轴向力，减少轴承的载荷；输入轴与轴承组件通过花键连接传递扭矩，轴承组件的预紧力调整可消除间隙，提升传动精度，整个过程由 ECU 精准控制，换挡平顺性接近 AT 变速箱。
4. 图纸核心要素
CAD 图纸的核心要素包括摩擦片尺寸链、膜片弹簧参数标注、液压系统原理图三类。摩擦片图纸需标注摩擦面积与厚度公差（±0.1mm），保证扭矩传递的稳定性；膜片弹簧图纸需明确标注内径、外径、分离指数量等关键参数，同时标注压紧力特性曲线的测试要求；液压系统原理图需标注电磁阀的响应时间（≤50ms）与油缸的泄漏量（≤0.1mL/min）；技术要求需包含离合器的分离彻底性（分离间隙≥3mm）、扭矩传递效率（≥97%），同时添加高低温性能测试标准，保证在 - 40℃~120℃环境下正常工作。
5. 图纸绘制技巧
绘制 DCT 离合器 CAD 图纸时，需先建立离合器中心坐标系作为设计基准，采用模块化绘图思路，将两套离合器设为对称图块。绘制摩擦片时，利用CAD 的图案填充模拟摩擦材料纹理，通过偏移命令生成摩擦片的散热槽；绘制膜片弹簧时，利用曲线拟合命令生成碟形弹簧轮廓，通过局部放大视图展示分离指的细节；标注尺寸时优先选择输入轴轴线为设计基准，避免出现封闭尺寸链，同时使用图层管理区分液压线路、尺寸线与技术要求，严格遵循 GB/T 786.1-2009 液压气动图形符号标准。
结尾
从双干式摩擦片的对称布局到液压系统的精准控制，紧凑型轿车 DCT 离合器的设计处处围绕 "无中断换挡、高效传递、轻量化" 三大核心目标。整套设计资料不仅包含详细的 CAD 图纸，还有说明书的设计推导与开题报告的前期分析，是车辆工程专业学习者深入理解双离合技术的绝佳案例。你在 DCT 离合器设计或 CAD 绘图中有哪些实用经验？评论区交流！
