MCU锁步:为什么自动驾驶、汽车电子离不开它?

2026-10-26 23:16:17

MCU锁步:为什么自动驾驶、汽车电子离不开它?

大家好，我是小栈！

在MCU的世界里，有着这样一种“看似浪费”的设计：

两个处理器核心干着完全相同的工作，每一条指令、每一个时钟周期都要“步调一致”，还要时刻比对结果——这就是锁步核(Lockstep Core)。

自动驾驶中，刹车、转向的每一次指令响应，都容不得丝毫差错；工业生产中，机器人的每一次动作，都需要绝对可靠的控制核心。而支撑这些“零容错”场景的关键技术，正是MCU锁步核。

今天我们来一起聊一聊关于MCU锁步(Lockstep)的要点知识。

01 什么是Lockstep

Lockstep直译为“紧密步调”，意思是步调一致，一开始用来表示行军队伍步伐一致，后被引入计算机行业。

锁步是为MCU设计的一种硬件级冗余容错架构，大概思想是：通过两个或多个CPU同步执行相同指令并实时对比结果，实现故障的实时检测。

它是汽车电子、工业控制行业实现安全保障的核心技术之一。

对于安全等级很高的系统(如自动驾驶、底盘系统、工业控制等)，一个软件错误导致程序崩溃，带来的后果是灾难性的。因此锁步核成了必不可少的安全保障机制。

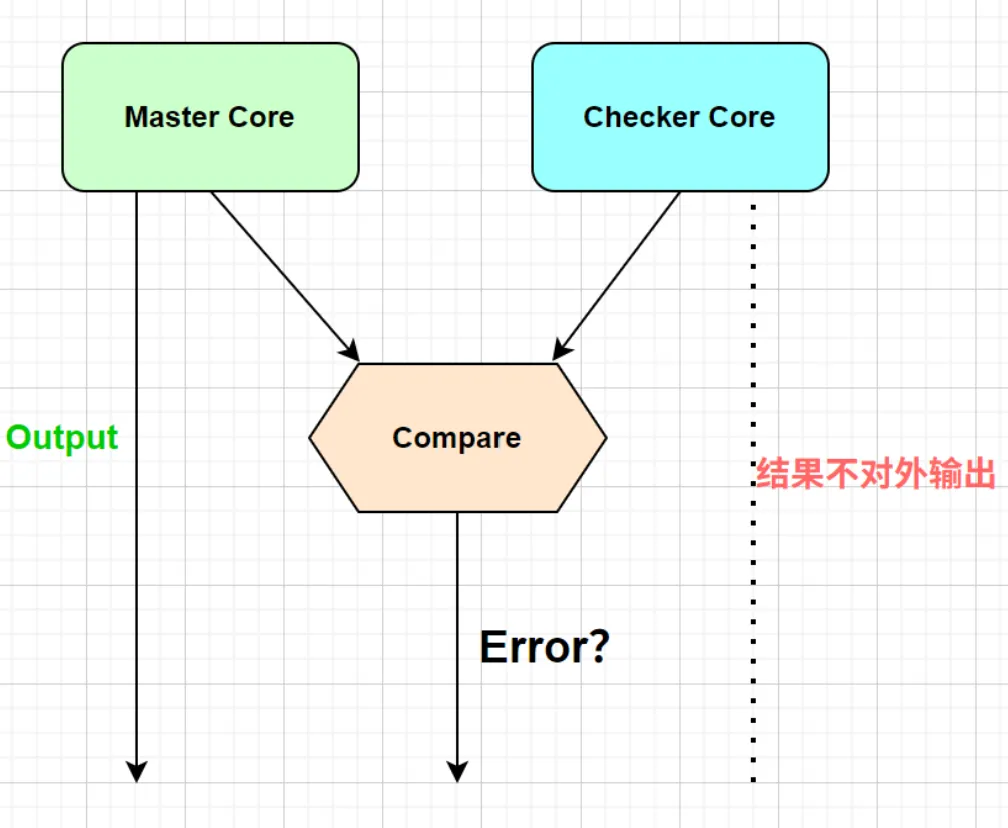

锁步核分为Master Core与Checker Core，这两个core跑的是相同的程序，输入也是相同的（包括时钟）。

通过硬件比较器逐个周期比较Master Core与Checker Core的输出，如果结果相等，则程序运行一切正常，若结果不同，则可能存在故障，需进行下一步处理措施（重启或记录日志或继续观察几个周期再处理等）。

只有Master Core的结果会对外输出，Checker Core的结果不用于对外输出，仅用于内部比较操作。

03 MCU锁步主要类型

完全锁步(Full Lockstep)：

Master Core与Checker Core的每一条指令都实时同步比对，故障检测精度达到指令级别，安全性最高，是汽车行业 ASIL D 级系统的首选。

分时锁步(Delayed Lockstep)：

Checker Core延迟几个时钟周期再执行相同指令，通过时间冗余降低硬件成本，但故障检测有微小延迟，适用于对成本敏感的中低安全等级场景。

04 锁步模式 vs 双核模式

锁步模式与双核模式是两个不同的概念，这是一个常见的混淆点

模式	锁步模式	双核模式
目的	安全：故障检测与容错	性能：并行处理多任务
运行方式	两个核心执行完全相同的代码。	两个核心执行不同的代码
算力	单核性能（算力相当于1个核）。	双核性能（算力接近2个核）。
安全等级	支持 ASIL D。	通常支持 ASIL B 或 QM。
典型应用	自动驾驶系统、机器人。	域控制器

大家还了解哪些"零容错"技术？欢迎分享、探讨！
