【新捷达轿车制动器】设计全解析 | 附全套 CAD + 说明书 + 开题报告,结构拆解 + 模态分析 + 绘图指南

制动器是轿车安全性能的核心保障，新捷达作为家用紧凑型轿车，其制动器需兼顾制动效能与NVH 性能。今天我们结合整套设计资料（CAD 图纸 + 说明书 + 开题报告），从核心结构、模态分析到绘图规范，全方位拆解这款制动器的设计要点，为车辆工程学习者提供专业参考。

1. 核心结构设计

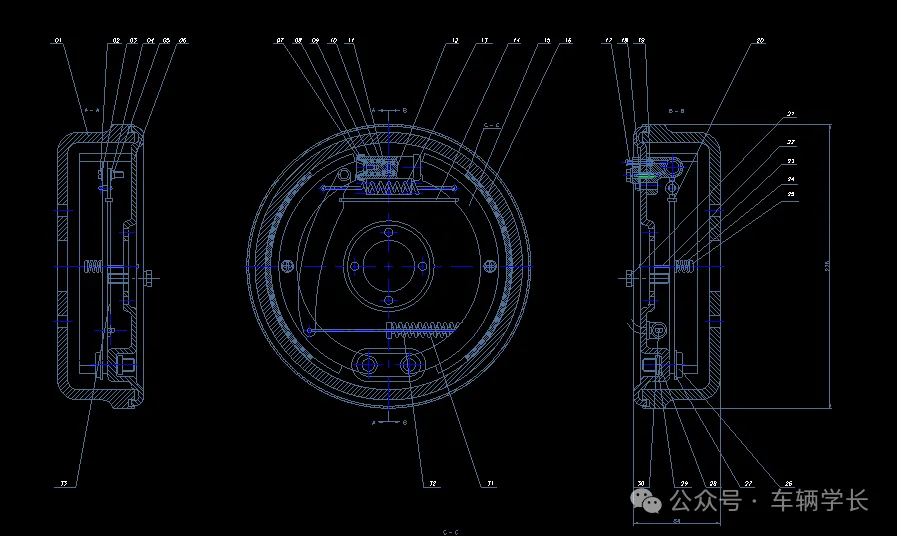

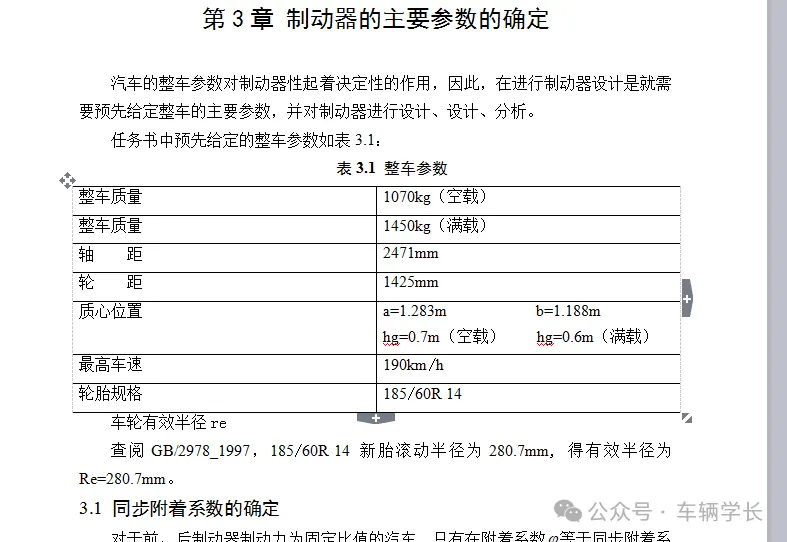

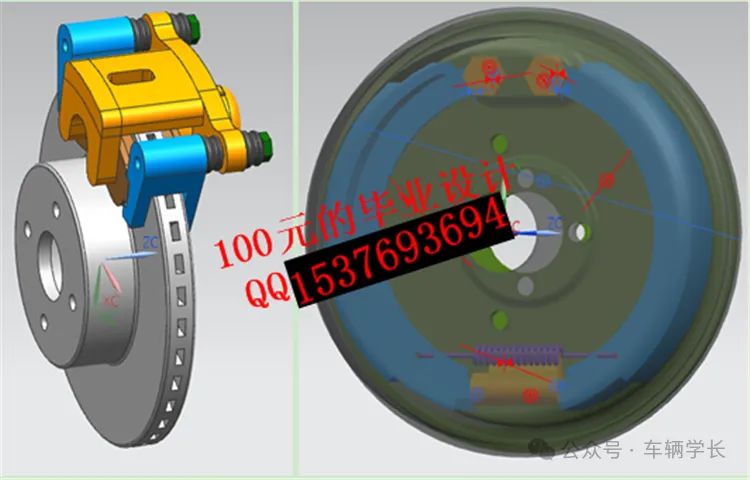

新捷达轿车采用前盘后鼓的制动布局，前制动器选用通风盘式结构，从 CAD 装配图可见，通风盘采用双端面摩擦面+径向通风道设计，通风道数量为 24 条，散热效率比实心盘提升 40%，符合 GB 7258-2017 机动车运行安全技术条件；后制动器采用领从蹄式鼓式结构，制动力矩比为 1.6:1，保证前后制动的平衡。设计时需重点匹配制动盘直径与总泵推力，前制动盘直径设定为 256mm，单盘制动力矩≥800N・m；参考开题报告的模态分析，制动盘的一阶固有频率需≥120Hz，避免制动时出现共振异响。

2. 结构组成讲解

整套制动系统由前通风盘式制动器、后鼓式制动器、制动总泵与助力器、制动管路总成四大核心部件组成。从 CAD 零件明细可见，前制动盘选用灰铸铁 HT250，通过离心铸造工艺成型，表面进行氮化处理提升耐磨性；摩擦片选用半金属摩擦材料，摩擦系数稳定在 0.38-0.42 之间，磨损量≤0.08mm/10 万次制动；后制动鼓选用灰铸铁 HT200，表面硬度达到 HRC35-40；制动总泵选用铝合金材质，助力器采用真空助力，助力比为 6:1，降低踏板操作力。

3. 工作原理讲解

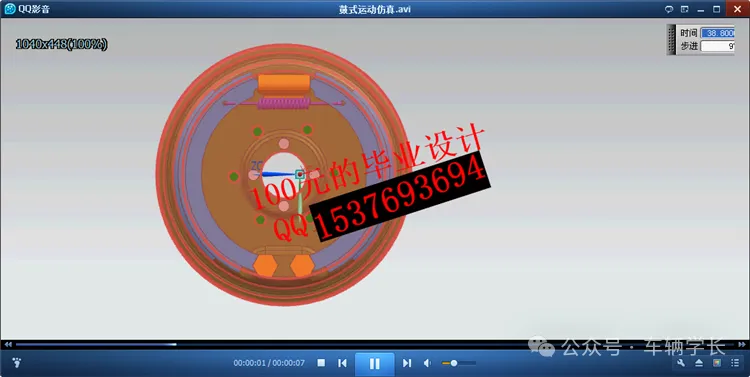

当驾驶员踩下制动踏板时，真空助力器放大踏板推力，推动制动总泵产生液压油压力；液压油通过制动管路传递至前后制动器，前制动盘的制动钳活塞推动摩擦片夹紧制动盘，产生摩擦力矩；后制动鼓的制动轮缸推动领蹄与从蹄张开，摩擦片与制动鼓接触产生制动力矩；制动盘的通风道可快速散发制动产生的热量，避免热衰退现象；制动完成后，回位弹簧拉动摩擦片与制动盘 / 鼓分离，解除制动；模态分析结果显示，制动盘的一阶固有频率为 132Hz，高于制动时的激振频率，有效避免共振异响。

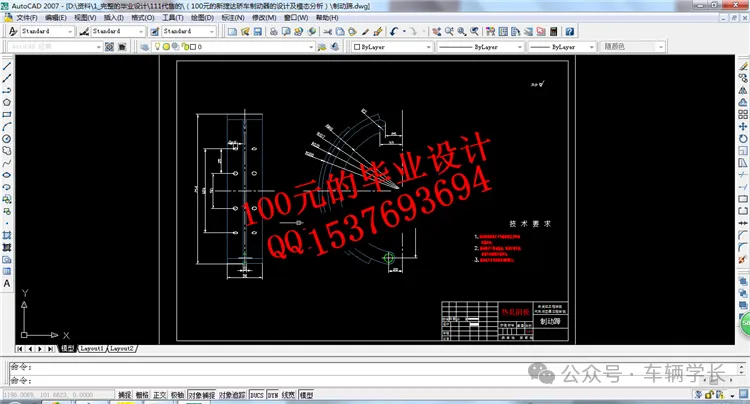

4. 图纸核心要素

CAD 图纸的核心要素包括制动盘尺寸链、模态分析标注、技术要求说明三类。前制动盘图纸需标注端面圆跳动公差（≤0.05mm）与通风道宽度（8-10mm），保证制动平顺性；后制动鼓图纸需标注内径公差（±0.1mm）与圆度公差（≤0.05mm）；技术要求需包含制动器的制动距离（100km/h 制动距离≤40m）、热衰退率（≤15%），同时添加模态分析要求，制动盘一阶固有频率≥120Hz；制动管路图纸需标注管路直径（Φ8mm）与弯曲半径（≥30mm），保证液压油的顺畅流动。

5. 图纸绘制技巧

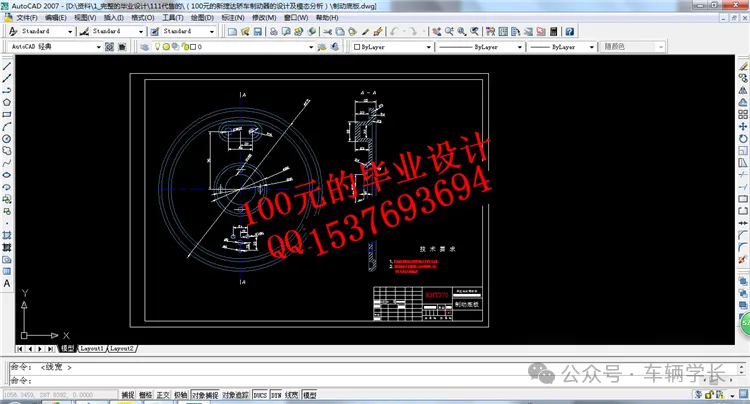

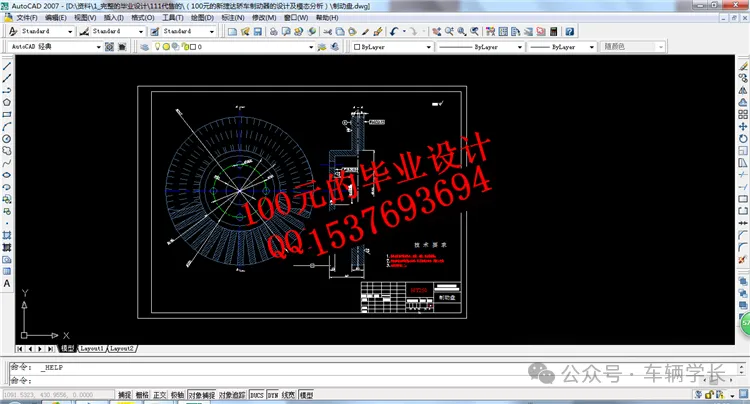

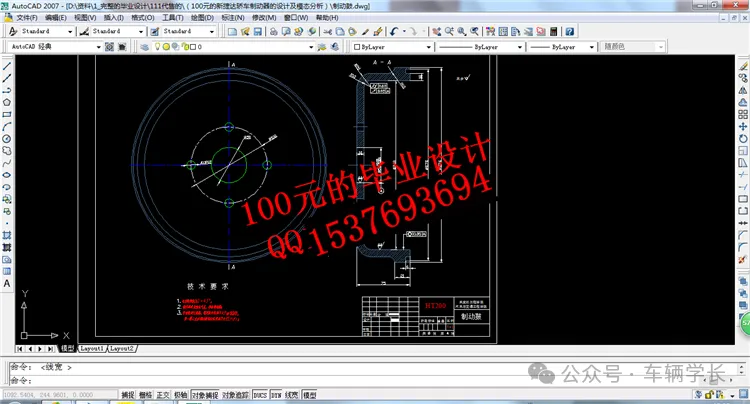

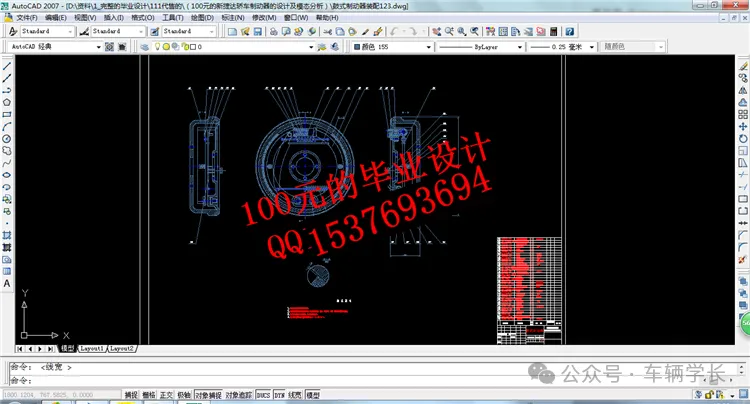

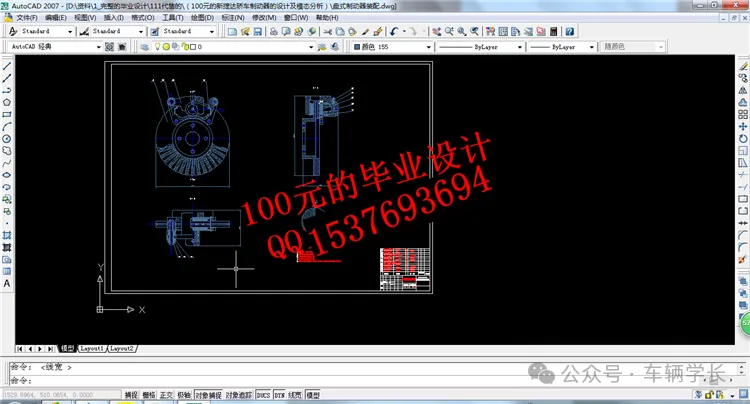

绘制制动器 CAD 图纸时，需先建立车轮中心坐标系作为设计基准，采用模块化绘图思路，将前后制动器设为独立图块。绘制前制动盘时，利用CAD 的阵列命令创建通风道布局，通过图案填充模拟制动盘的摩擦面；绘制后制动鼓时，利用旋转命令生成鼓体外形，通过截面视图展示领从蹄结构；标注尺寸时优先选择车轮轴线为设计基准，避免出现封闭尺寸链，同时使用图层管理区分液压线路、尺寸线与技术要求，严格遵循 GB/T 786.1-2009 液压气动图形符号标准；模态分析结果需在说明书中结合振型图说明，明确制动盘的共振风险点与优化方案。

结尾

从通风盘的散热设计到模态分析的 NVH 优化，新捷达轿车制动器的设计处处围绕 "安全、平顺、低噪音" 三大核心目标。整套设计资料不仅包含详细的 CAD 图纸，还有说明书的设计推导与开题报告的模态分析，是车辆工程专业学习者深入理解制动系统设计的绝佳案例。你在制动器设计或 CAD 绘图中有哪些实用经验？评论区交流！
