硬扛下主机厂SUV底盘耐久校核之后,我整理这份路谱疲劳仿真流程-附视频教程

上周在项目上接手了一个某主机厂新平台 SUV 的底盘耐久校核：1 万公里强化耐久规范，试验场 F1–F5 八组标准环道加 8 字绕桩、倒车制动和 16.6% 陡坡，单组完整大循环 42285m，往上取整 240 个循环。原始路谱 rsp 文件扔进 Ncode 一跑就是几天，载荷片段又长又多，损伤分布还没出，算力先烧光。

我当时就是按这个流程硬扛下来的：先把长路谱用 nCode BFO 切片压缩成等效短谱，再去 Adams 里搭整车多体动力学模型，导出关键通道响应；丢进 Femfat Lab 跑虚拟迭代，把 Adams 载荷和实测路谱对齐到收敛；最后用 Ncode 做应变寿命（E-N）疲劳分析，输出下摆臂、转向节这些件的寿命云图和损伤分布。为此，我整理了这篇路谱疲劳仿真流程，希望对NVH工程师和学习者有一定的帮助。

一、循环载荷次数换算：加速耐久试验

为缩短实车耐久测试周期、降低试验成本，我们可将试验场各类标准路面按比例组合，换算出匹配用户真实用车场景的等效行驶里程。

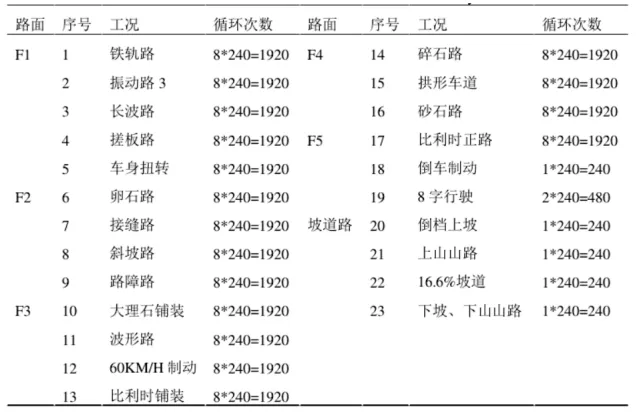

以1万公里强化耐久规范举例计算：

1、单组完整试验大循环构成

• 8组F1-F5标准环道：40504m

• 2次8字绕桩+1次倒车制动：200m

• 倒车上坡、上山、16.6%陡坡、下坡、下山路段：1581m

• 单循环总里程=40504+200+1581=42285m

2、总循环次数核算

总里程10000000m÷单循环42285m≈236.49次，考虑实车行驶误差，向上取整，完整大循环设置为240次。

二、路谱载荷压缩：nCode BFO等效谱优化

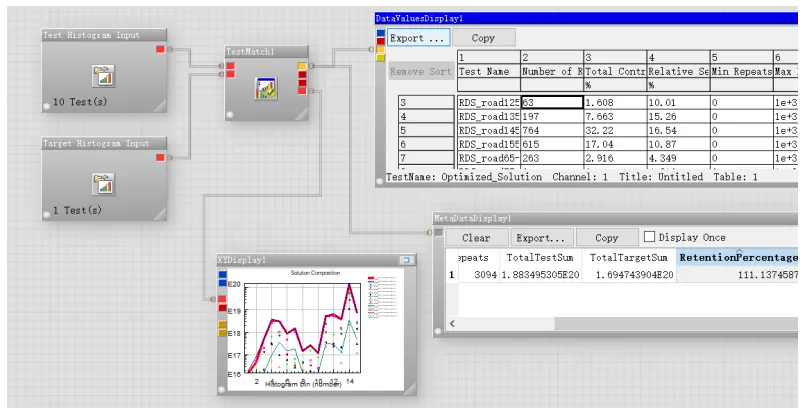

部分单段路面原始载荷谱时长过长，直接仿真计算效率极低。截取少量核心载荷片段，借助nCode软件 BFO 算法切片优化，求解各片段最优重复次数，在保留损伤等效的前提下，将长原始路谱压缩为短等效谱，提升仿真运算速度。

算法核心逻辑：以损伤误差最小为目标函数，约束各片段重复次数≥0，匹配目标损伤直方图，输出最优载荷片段组合方案

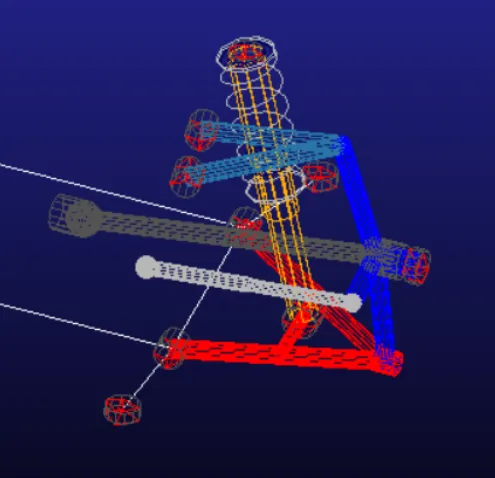

三、Adams 多体动力学模型搭建(以半迭代单侧悬架举例)

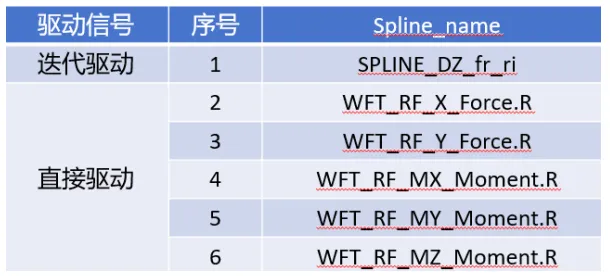

1、根据虚拟迭代仿真需求，划分两类信号完成模型定义：

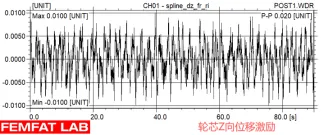

2、创建驱动信号，例如下面创建：

3、期望和监测信号，以Z向输出力为期望信号，其余为监测信号：

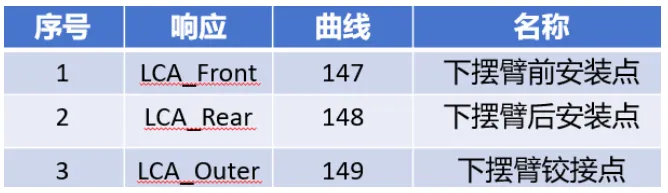

4、疲劳耐久响应输出通道（下摆臂示例）

四、Femfat lab虚拟迭代

1、通道配置：在软件内新建与Adams 模型匹配的输入、输出信号通道；

2、模型预处理：清除多体模型初始预载，消除静态偏移对迭代精度的干扰；

3、噪声激励生成：输出40Hz 以内随机噪声信号驱动 Adams 模型，采集全部点位响应时域数据；

4、传递函数校验：基于输入、输出噪声数据求解系统传递函数，要求曲线平滑无突变。

5、加载路谱数据：导入实测道路载荷rsp文件，匹配直接驱动输入通道（Z向力不选）

6、迭代开始

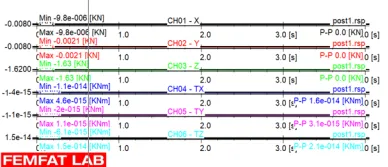

首轮迭代完成后，重点对比目标信号与迭代输出信号：若曲线反向、数值发散，需排查Adams 信号方向、模型预载清除设置等问题；首轮无异常后，执行完整迭代计算，最终导出含等效载荷的req文件，用于后端疲劳分析。

五、nCode 疲劳损伤处理（应变寿命（E-N）疲劳分析）

1、前置有限元基础分析：开展线性静力单位力工况计算，每个载荷通道对应一组单位应力结果；

2、疲劳核心参数设置：

• CombinationMethod：多分量应力组合算法

• MeanStressCorrection：平均应力修正模型

• Neuber：弹塑性缺口修正

导入虚拟迭代输出的req 载荷文件，结合有限元应力结果，完成零部件疲劳寿命、损伤分布计算。
