电动汽车充电速度下降和续航里程不足的原因有哪些?

电动汽车充电速度下降和续航里程不足的原因错综复杂，可以从电芯、模组和电池包系统三个层级进行系统性分析：

一、 电芯层级：

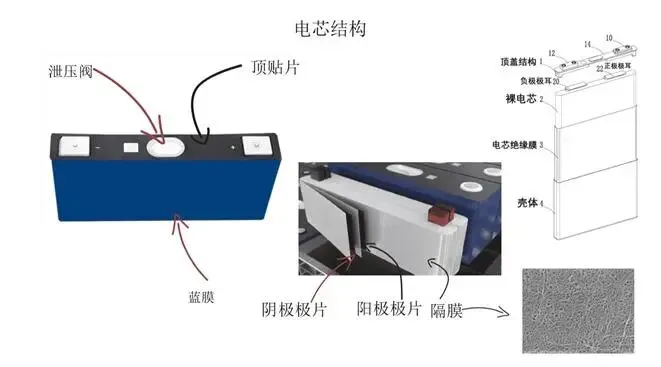

电芯是电池系统的最小单位，充放电循环过程其内部化学和物理变化导致性能逐渐衰退。

导致充电速度下降的原因：

1. 内阻增大：

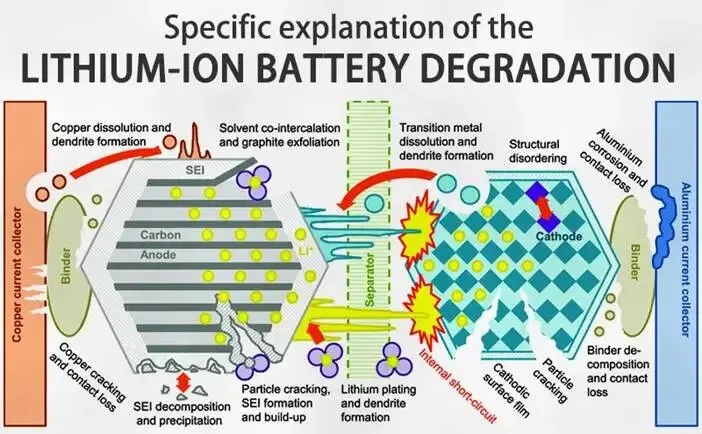

（1）SEI膜增厚：在石墨负极表面形成的固态电解质界面膜不断生长（尤其在高温、满电存放时），虽然保护电极，但过厚会严重阻碍锂离子传导动力学，增加石墨负极的电极阻抗，特别是传荷阻抗（R_ct）。

（2）CEI膜增厚：在正极（三元NCM正极、磷酸铁锂正极）表面形成的固态电解质界面膜不断累积，导致界面层锂离子传导速度下降，电极阻抗增加。

（3）电极材料接触劣化：正负极电极活性材料与导电剂、集流体之间的接触电阻因循环膨胀/收缩而增加。

（4）电解质老化：电解液分解、持续消耗，锂盐浓度变化，导致电解液离子电导率下降。

2. 金属锂析出（析锂）：

在低温或大电流（快充）充电时，锂离子来不及嵌入负极石墨层，会在石墨负极表面还原成金属锂。这不仅是安全隐患，形成的“死锂”会阻塞电极孔隙，进一步增加内阻，BMS会因此限制充电电流以保安全。

导致容量衰减（续航下降）的原因：

1. 活性锂离子损失：

（1）不可逆的SEI膜生长：由于电极的呼吸（膨胀/收缩）效应，电极界面膜反复破裂/重生过程，持续消耗来自正极的锂离子和消耗电解液，这部分锂失去电化学活性，无法再参与充放电循环。

（2）析锂：如上所述，当充电速度超过石墨负极的嵌锂速率时，在石墨负极表面形成的金属锂因化学反应活性高，快速与电解液反应，持续消耗活性锂。

2. 正极材料结构退化：

（1）相变与晶格坍塌：尤其是中镍NCM高电压体系、高镍三元材料，在长期循环和高电压（高SOC，高脱锂态）下，会发生不可逆的相变（层状向无序岩盐相转变），导致储锂能力下降。

（2）过渡金属离子溶解：LiPF6电解液体系，电解液中少量的水分及酸性（HF等）物种，会腐蚀正极材料，导致正极金属离子（如锰、镍、钴、铁）溶解到电解液中，迁移到负极破坏SEI膜，引发恶性循环。

3. 负极材料结构破坏：

（1）石墨层剥离：锂离子反复嵌入/脱出导致石墨颗粒产生微裂纹、破碎，失去储锂位置。

（2）体积膨胀/收缩：如采用硅碳负极的高能量密度体系，硅基负极材料膨胀率极大，反复体积变化导致材料粉化、脱落，失去电接触。

二、 模组层级：一致性问题是放大器

模组由多个电芯通过串并联组成，电芯之间的不一致性会被放大，决定“木桶效应”的短板。因此，电池模组组装前，需对电芯进行严格挑选，确保一致性，比如控制电芯容量差异≤2%；电芯压差小于30mV（三元体系）或小于10mV（磷酸铁锂体系）；阻抗差异小于5%。另外，头部新能源车企对电芯出厂静置时间还有严格的要求，以剔除自放电率较大（K值不良）的电芯。

导致充电速度下降的原因：

1. 电芯间内阻不一致：内阻大的电芯在充电时发热更严重、电压上升更快，BMS必须根据“最差电芯”来限制整体充电电流，以避免该电芯过充或过热。

2. 温度不一致：模组内冷却不均，温度高的电芯内阻相对低，但衰减更快；温度低的电芯内阻大，充电慢。BMS需折中管理，限制整体功率。

导致容量衰减（续航下降）的原因：

1. 电芯间容量/电压不一致：

制造差异：初始的容量、电压、内阻细微差异。

使用环境差异：在模组中位置不同导致温度差异，加剧衰减不一致。

自放电率差异：长期静置后，电芯间容量、电压差、SOC差异拉大。

2. 不一致性导致的恶性循环：

在充电时，容量小的电芯先“充满”（达到电压上限），BMS必须停止充电，导致容量大的电芯永远无法充满；

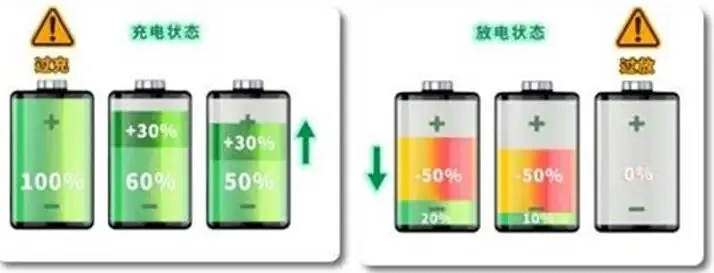

放电时，容量小的电芯先“放空”，BMS必须停止放电，导致容量大的电芯电量无法用尽（浅充浅放）。

长期如此，容量小的电芯“过度”循环（深充深放），整个电池包的实际可用容量越来越小。

三、 电池包系统层级：管理与环境的决定性影响

电池包包含模组、BMS、热管理系统（TMS）、高压电气部件等，是最终的表现层。

导致充电速度下降的原因：

1. BMS的保守策略：

温度保护：低温下，BMS会启动加热并大幅限制充电电流（甚至禁止快充），以防析锂；高温下，为防热失控，也会降额或中断快充。

SOC保护：电池在低电量（<20%）和高电量（>80%）区间，BMS会主动降低充电功率以保护电池（即充电曲线的“涓流-恒流-恒压”阶段）。

历史衰减与故障码：BMS根据累积的衰减数据和安全事件（如历史最高温度），可能永久性地采取更保守的充电策略。

2. 热管理系统效率不足：

导致容量衰减（续航下降）的原因：

1. 系统级均衡失效：

被动均衡（耗能电阻）效率低下，或主动均衡（能量转移）电路故障，无法修正电芯间不一致性，加速“木桶效应”。

2. 热管理失控：

电芯间温差过大：电池包冷板设计不科学，导致局部温差过大，比如电池包内温差超过2℃，将可能制冷效果不足（温度高）的电芯老化/衰减速度大于温度控制较好的电芯，进一步加速木桶效应”。

长期高温运行/存放：这是容量衰减的“头号杀手”。高温极大加速所有电芯层级的副反应（SEI生长、电解液分解、正极溶解等）。

长期低温存放：同样会导致内阻激增和电解液性能下降。

3. 充电策略与使用习惯：

长期满电/亏电存放：处于极高或极低SOC状态，会加剧电极材料应力与副反应。

长期依赖直流超快充：大电流带来的热负荷和析锂风险，长期看会加速衰减。

4. 物理连接与传感器故障：

连接件松动/腐蚀：如电芯间铝巴片焊接焊印不足/焊接一致性差，铜排锁付松动，易增加接触电阻，导致能量损耗（以热形式），降低有效输出能量。

电压/温度传感器漂移或故障：给BMS传递错误信息，导致管理失当，可能引发过充或过放，损害电芯。

【总结】

最终表现到用户端：一个电池包的充电速度和续航能力，是上述所有因素共同作用、相互耦合的结果。

例如，长期快充（系统层级习惯）可能加剧析锂和高温，导致内阻增大和容量下降，进而引发更严重的不一致性，最终迫使BMS采取更严格的保护策略，新能源汽车用户感知为“充电越来越慢，续航越来越短”，而且每一辆电动车由于使用工况、充放电频次不一样，其出现问题的时间点也会有差异，有的1-2年出现状况，有的3-4年出现状况。

因此，提升电池性能与寿命是一个系统工程，需要从材料创新（电芯）、精密制造与筛选（模组）、到智能管理与高效热控（系统）全链条的持续优化。
