化工厂SIS安全仪表布局——像＂自动驾驶＂一样的安全刹车

【痛点】：化工厂的"生死时速"

化工厂就像"高压锅炖肉"——高温、高压、易燃易爆。2019年某石化厂因反应釜超压未及时处理，发生爆炸，造成重大人员伤亡。事后调查发现，虽然有DCS（分散控制系统），但DCS就像"普通刹车"，故障时可能失灵；而SIS（安全仪表系统）才是"手刹+ABS+安全气囊"的最后一道防线。

传统布局的问题：SIS与DCS共用一个机柜，像"把鸡蛋放在一个篮子里"，一旦机柜着火，安全系统和控制系统同时瘫痪。

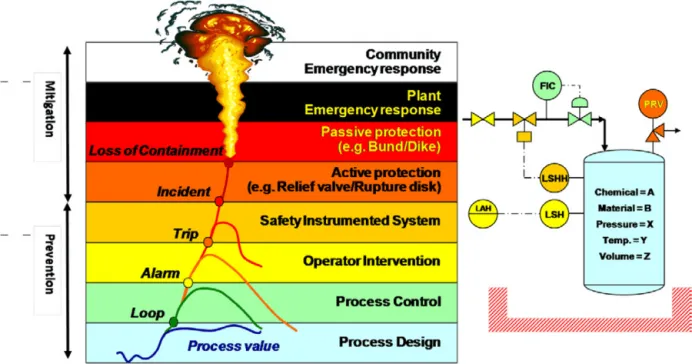

【原理】：IEC61511的"独立保护层"与"故障安全"

IEC61511是过程工业安全仪表系统的"圣经"，核心原则：

-独立性：SIS必须独立于DCS，像"双引擎飞机"，一个坏了另一个还能飞

-故障安全（FailSafe）：系统故障时必须导向安全状态，像"刹车失灵时自动拉手刹"

-SIL等级：安全完整性等级（SafetyIntegrityLevel），从SIL1到SIL4，像"汽车安全评级"（五星vs一星）

SIL等级与失效概率：

-SIL1：PFD（要求时失效概率）10⁻²~10⁻¹，适用于低风险（像"安全带"）

-SIL2：PFD10⁻³~10⁻²，适用于中等风险（像"ABS"）

-SIL3：PFD10⁻⁴~10⁻³，适用于高风险（像"安全气囊+预紧安全带"）

-SIL4：PFD<10⁻⁴，适用于核工业（像"航天飞机"）

【方案】：SIS的"三独立"布局

第一独立：物理独立（像双车道）

-独立机柜：SIS机柜与DCS机柜分置不同房间，距离>10米，防止"一锅端"

-独立供电：SIS采用UPS+蓄电池双供电，像"双电源笔记本"，断电后还能运行2小时

-独立网络：SIS通信网络与DCS物理隔离，防止病毒从办公网传入

第二独立：逻辑独立（像双保险）

-冗余设计：关键传感器"二取一"（2oo3表决），像"三个裁判同时判罚才有效"，避免误动作

-diverse技术：传感器采用不同原理（如压力变送器+雷达液位计），防止"共因失效"（如同类传感器都因高温失灵）

第三独立：维护独立（像双医生）

-独立维护团队：SIS维护人员与DCS人员分离，避免"既当运动员又当裁判"

-定期prooftest：每季度测试SIS功能，像"定期体检"，确保关键时刻不掉链子

【案例】：某石化厂的"安全重生"

某石化厂（经历过爆炸事故后）按照IEC61511改造：

-SIL2升级：反应釜超压联锁从SIL1升级至SIL2，PFD从10⁻¹降至10⁻³，风险降低100倍

-独立布局：SIS机柜迁至独立建筑，与DCS距离50米，即使控制室爆炸，SIS仍能执行安全联锁

-验证测试：建立每季度prooftest制度，3年内发现3起潜在故障，避免重大事故

【价值】：从"亡羊补牢"到"防患于未然"

SIS安全布局的三层价值：

-生命保障：SIL2系统可将事故概率降低100倍，符合"零容忍"安全文化

-合规避险：满足中国《危险化学品安全管理条例》和OSHA要求，避免罚款和停产

-保险降费：保险公司对SIL2以上企业给予保费折扣，年省保费数百万元
