22 电源切换时MCP黑屏或自动驾驶脱开时没有音响警告声音

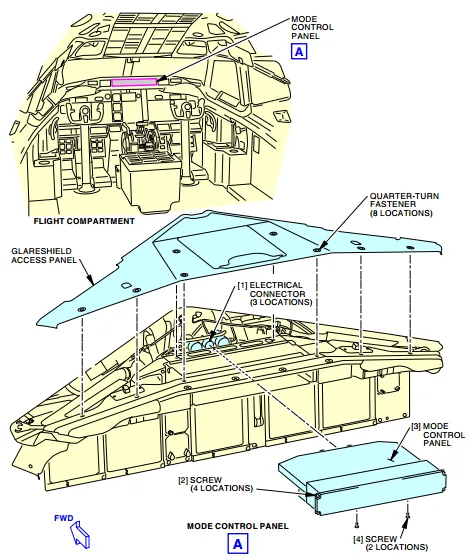

一、MCP板介绍

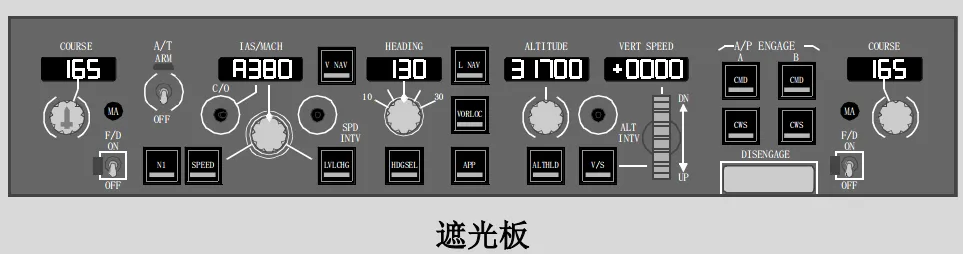

模式控制面板Mode control panel (MCP)在机组和数字飞行控制系统Digital flight control system (DFCS)之间提供接口。MCP 进行下列功能:

· 接通自动驾驶仪 Engages the autopilot

· 接通飞行指引仪 Turns on the flight directors

· 选择操作模式 Selects the operation mode

· 待命自动油门 Arms the autothrottle

· 控制参数选择 Controls parameter selection

· 显示数据 Displays data

二、MCP板黑屏

1、飞机在地面切换电源时

电源瞬时功率变化可能使MCP接收的28V直流电暂时减少，导致MCP内部电源电路电流消耗过大，触发过流保护电路，使显示窗口黑屏、按钮指示灯不亮，但开关和旋钮功能正常。

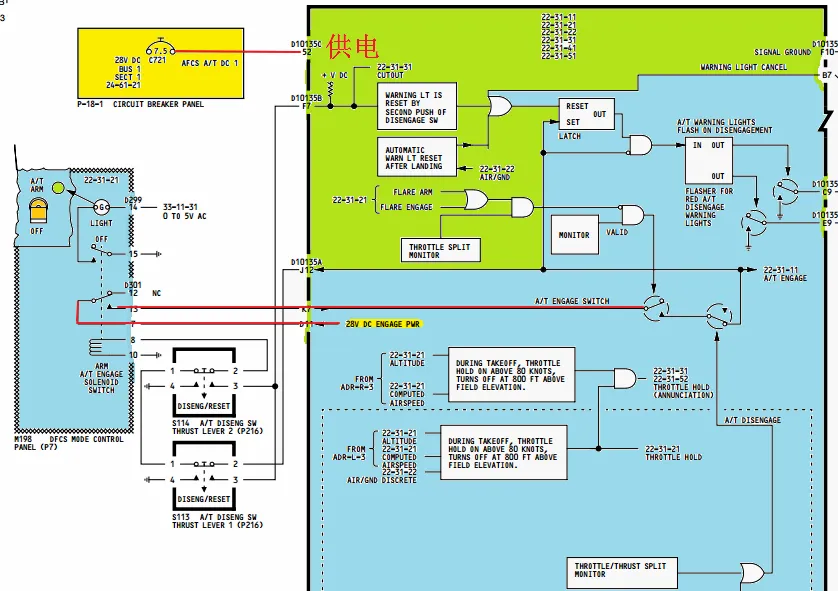

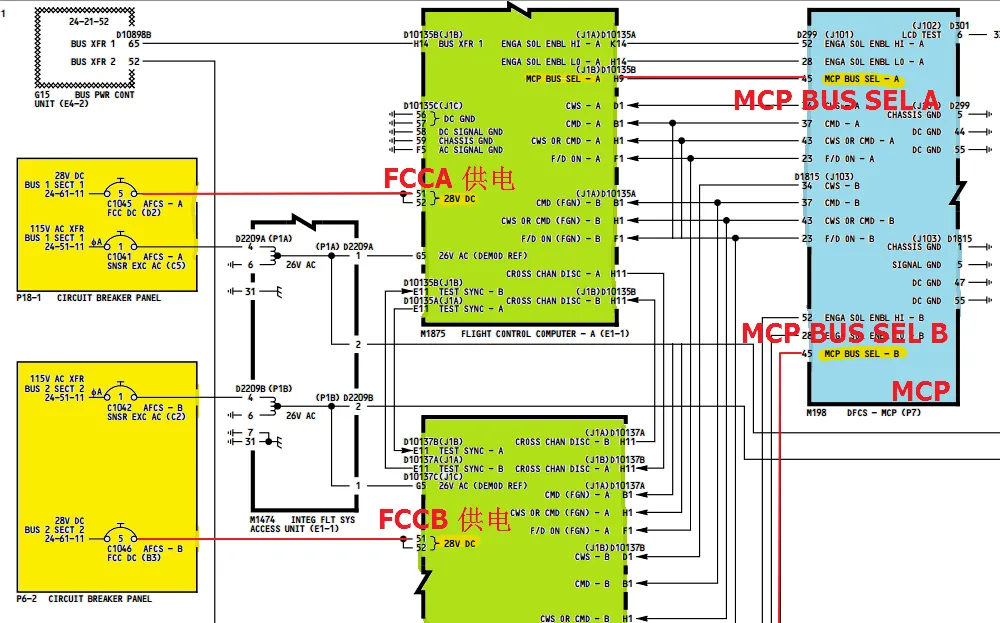

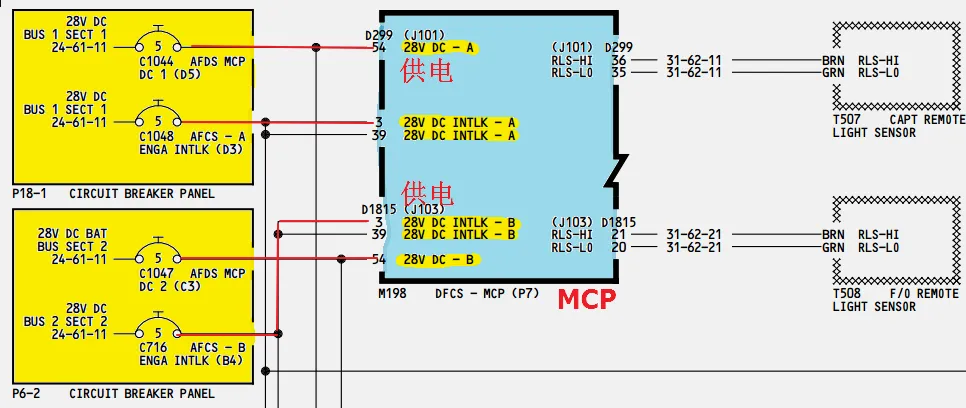

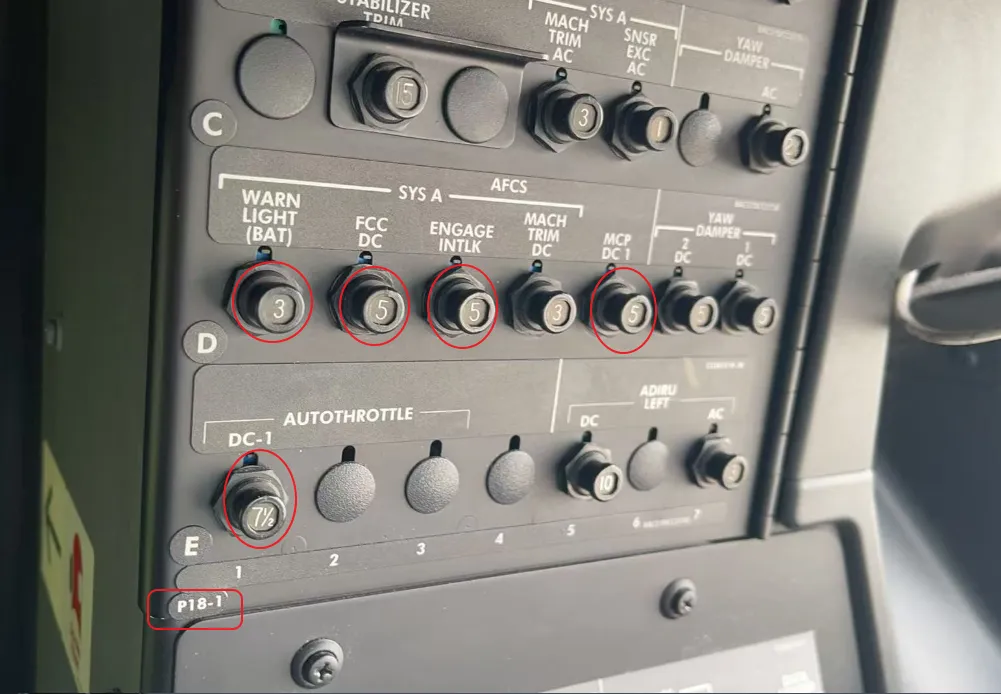

下图MCP相关供电的9个跳开关：

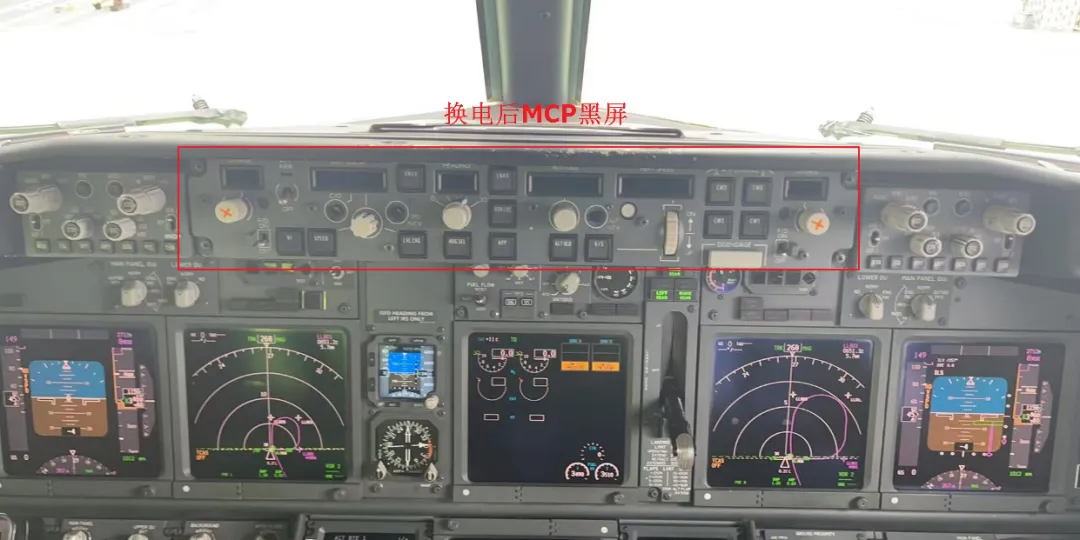

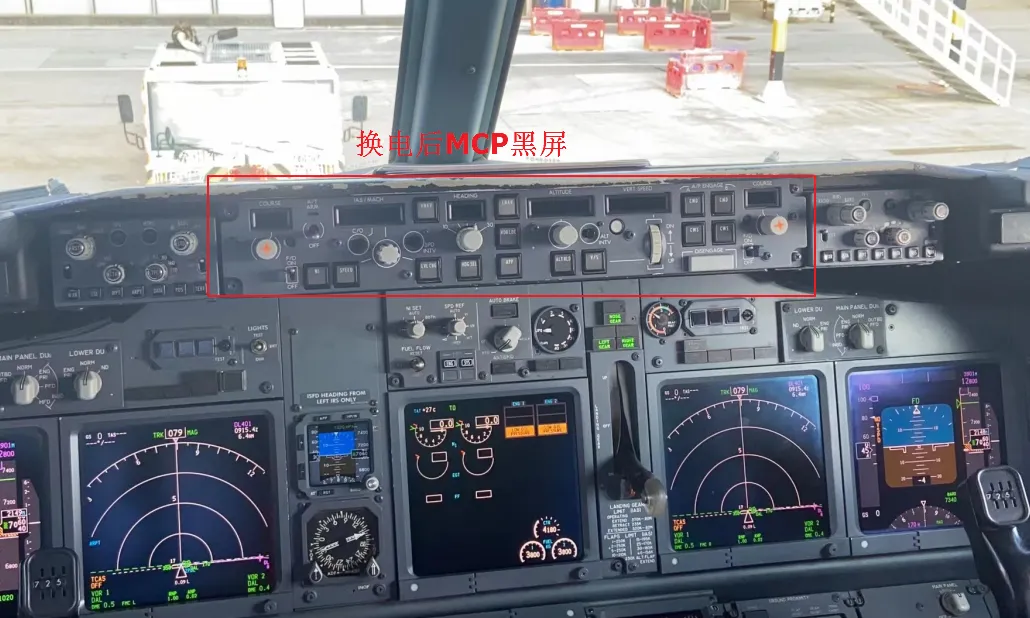

下图MCP板黑屏：

2、当碰到换电时MCP板黑屏可通过：

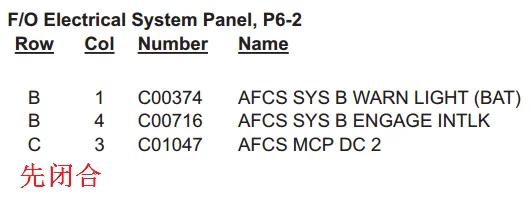

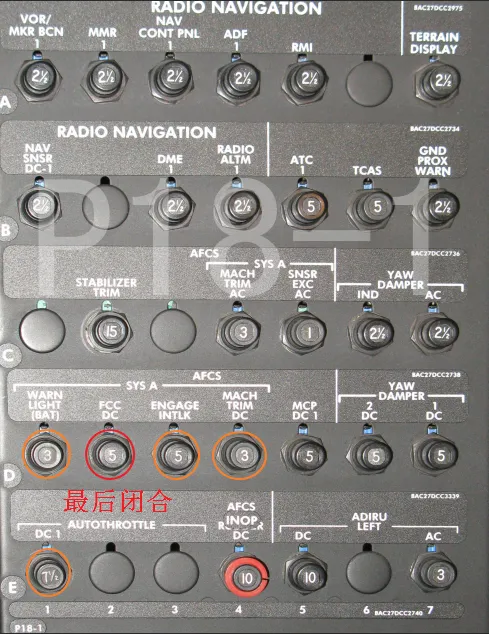

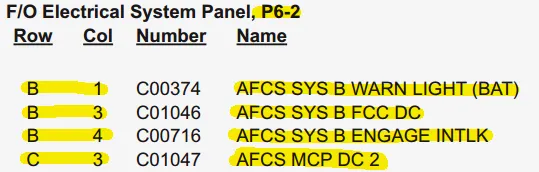

整机断电或将MCP A通道P18-1 D1/D2/D3/D5/E1和MCP B通道P6-2 B1/B3/B4/C3 跳开关全部拨出，然后闭合。闭合时要最后闭合P18-1 D2和P6-2 B3。

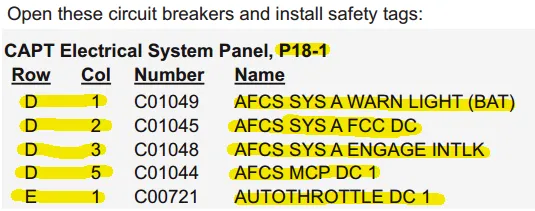

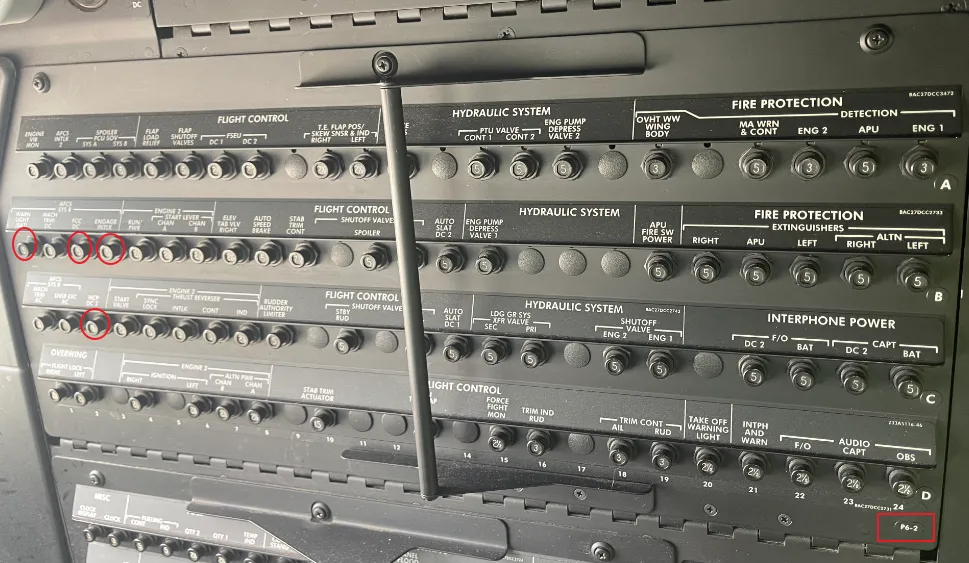

（1）拔出跳开关

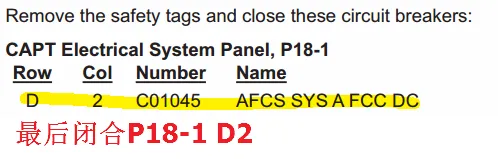

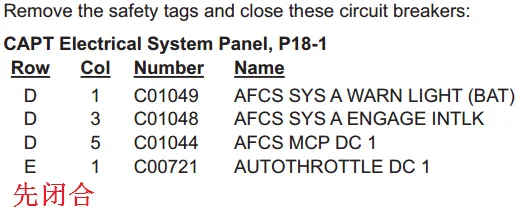

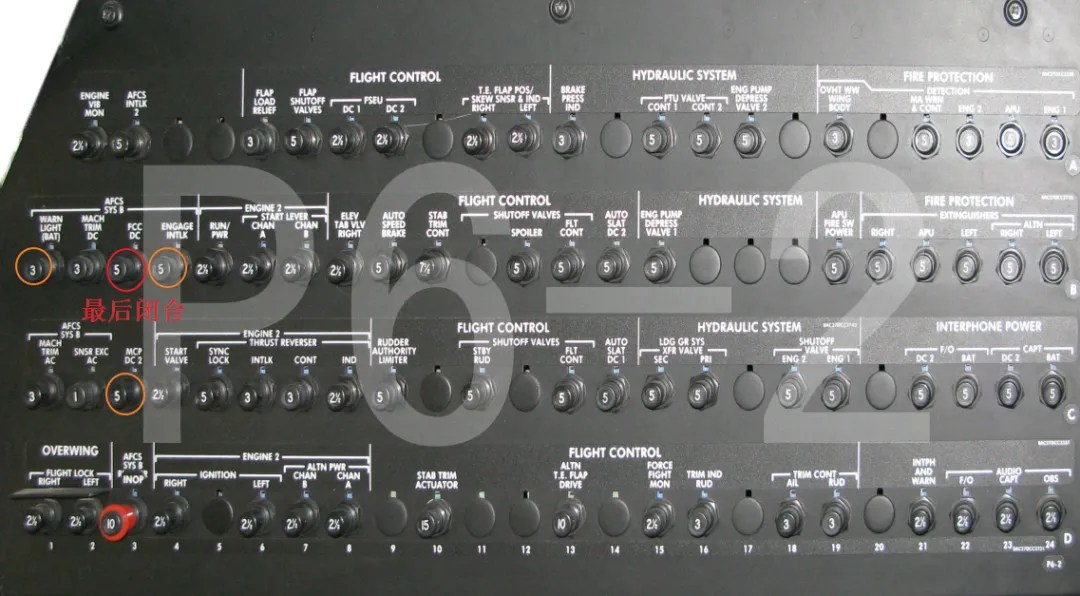

（2）闭合跳开关

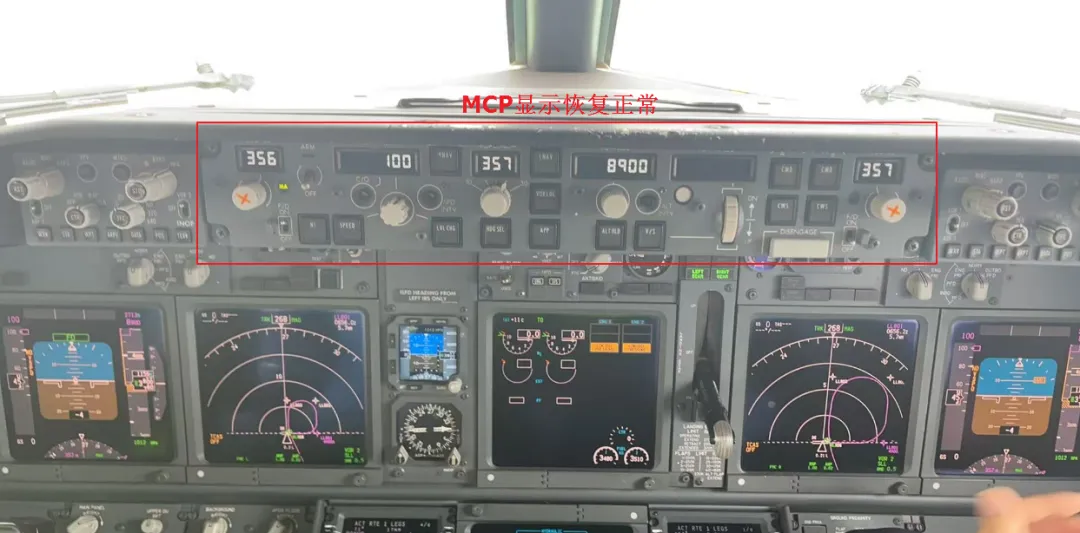

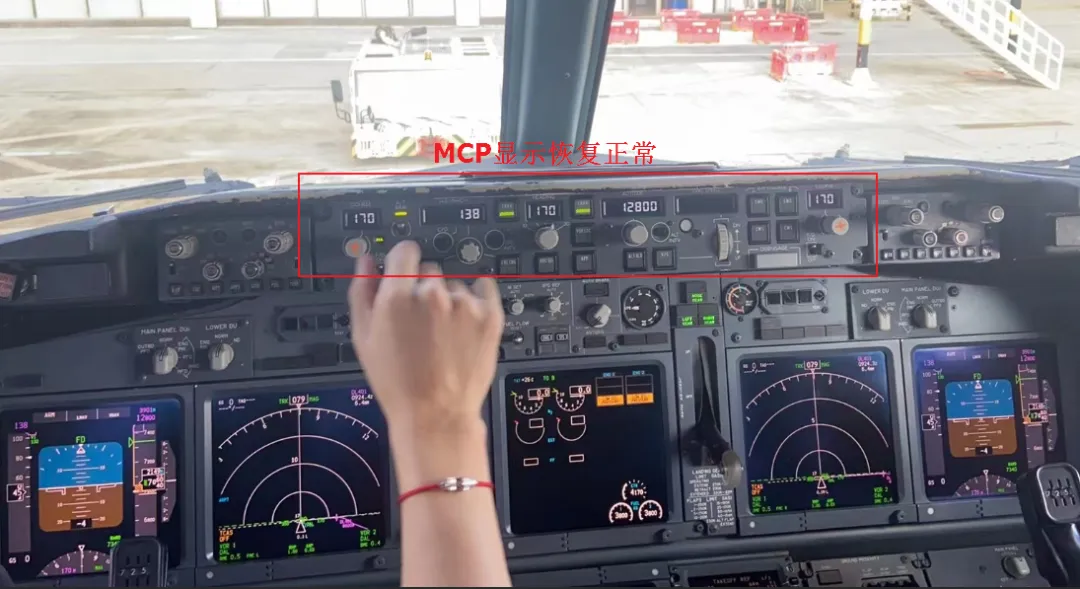

3、重置9个跳开关后，MCP板黑屏问题得到解决

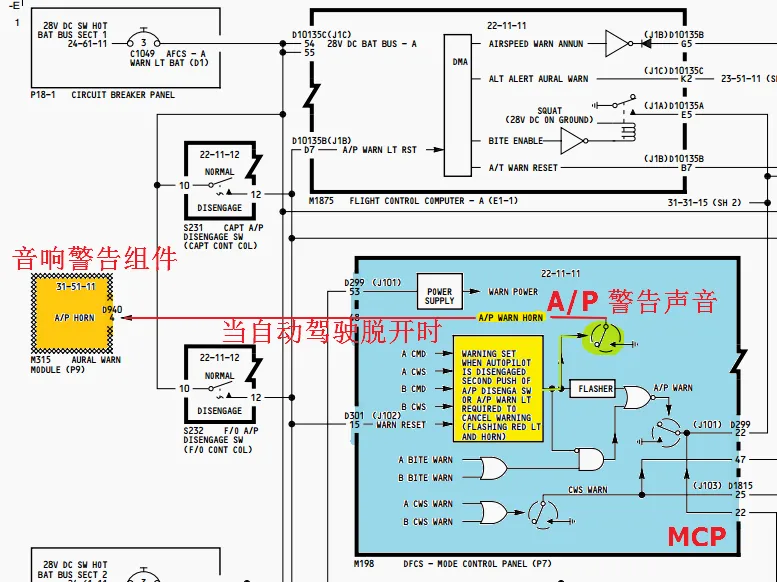

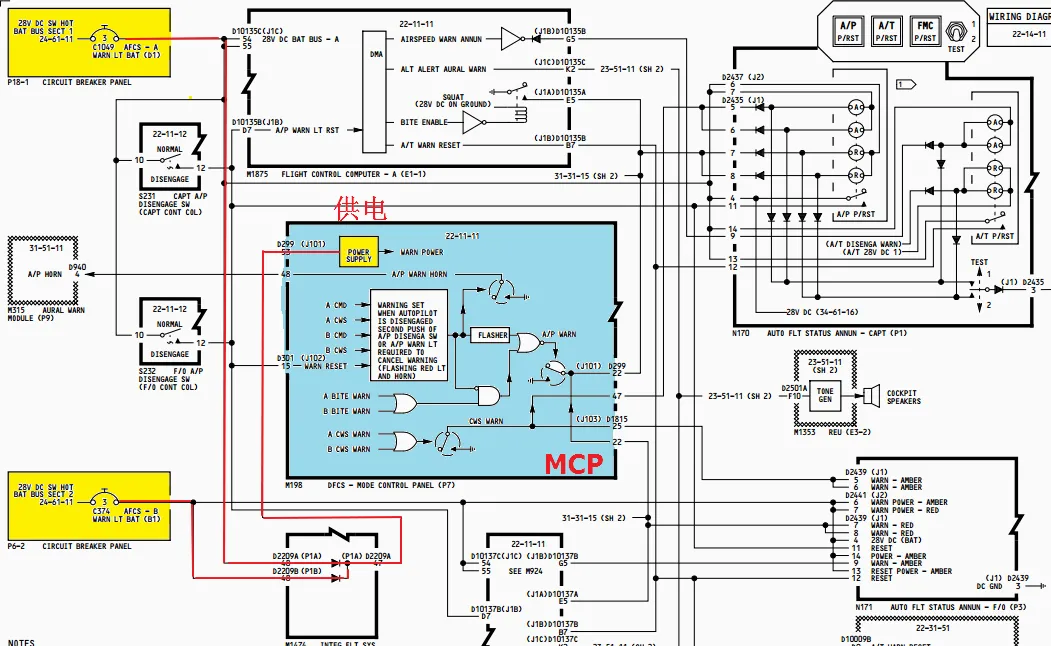

三、自动驾驶A/P脱开时没有音响警告声

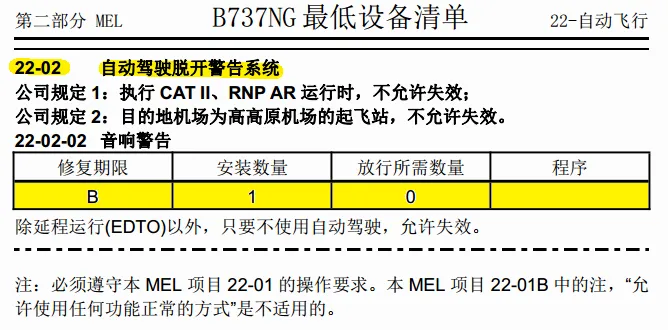

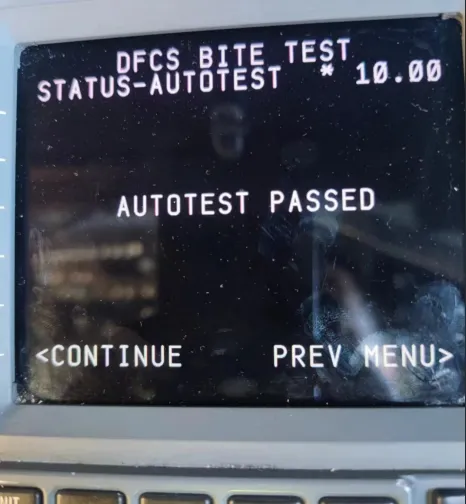

这种情况个也是MCP板故障导致，可以通过重置MCP的9个跳开关，然后做DFCS测试，再做A/P脱开警告音测试，如都通过正常放行。如测试不通过，可以按MEL22-02自动驾驶脱开警告系统放行，但需要不使用自动驾驶，运行条件相对困难。
