💥1 概述

一种数据驱动的优化前馈补偿器的自动驾驶汽车控制方法研究

摘要

高性能控制器是自动驾驶汽车实现安全行驶、平稳机动的核心保障，其控制性能直接决定车辆轨迹跟踪精度与行驶稳定性。自动驾驶车辆实际行驶过程中，控制器易受路面工况、天气条件、风扰等外部干扰，同时面临动力系统性能衰减、传感测量误差、系统时间延迟等内部子系统扰动问题，各类不确定扰动会大幅降低控制器控制精度，引发轨迹偏移、方向盘振荡等问题，制约自动驾驶系统的可靠性与安全性。为解决传统车辆控制器抗干扰能力弱、动态适配性差的缺陷，本文提出一种基于数据驱动的前馈补偿器优化方法，用于自动驾驶车辆运动控制性能的建模与优化。该方法首先采用主成分分析（PCA）算法挖掘影响车辆控制精度的核心特征因子，筛选关键扰动与控制关联特征；在此基础上，引入时间延迟神经网络构建控制误差预测模型，实现未来时域内车辆控制误差的精准预测；最终依托预测误差信息设计自适应前馈补偿器，对基础控制指令进行动态修正，实现控制性能的全方位优化。多场景仿真实验结果表明，本文所提数据驱动前馈补偿方法可有效改善车辆控制缺陷，其中最大路径跟踪误差优化幅度达44.4%，方向盘角度振荡幅度降低26.7%，显著提升了自动驾驶车辆轨迹跟踪精度与行驶平稳性，具备优异的鲁棒性与环境适应性。

关键词

数据驱动方法；车辆运动控制；前馈补偿器；自动驾驶汽车；误差预测

1 引言

随着智能交通技术的快速迭代，自动驾驶汽车凭借在驾驶安全性、运输效率、燃油经济性等方面的显著优势，成为智能交通领域的研究热点与产业化重点发展方向。完整的自动驾驶系统包含感知、决策、路径规划、运动控制四大核心功能层级，各层级协同支撑车辆自主行驶作业。其中，运动控制层级作为自动驾驶系统的底层执行核心，承担着将上层决策与规划指令转化为车辆实际行驶动作的关键作用，可保障车辆精准跟踪期望速度、偏航率等轨迹指令，其控制性能直接决定自动驾驶整车行驶效果与安全上限[1]。上层感知、规划模块的输出结果需通过控制层级落地执行，若底层控制器性能存在缺陷，即便上层决策规划算法精度优异，也无法实现车辆最优行驶状态，形成典型的“木桶效应”。因此，基于真实驾驶数据优化车辆底层控制器性能，是自动驾驶系统技术迭代与性能升级的核心关键。

当前主流自动驾驶试验平台多采用线控驱动架构，通过控制油门开度、刹车力度、方向盘转角等执行机构参数，实现对期望轨迹的跟踪行驶。但在实际控制过程中，车辆控制器设计面临诸多难点与挑战。一方面，车辆动力、制动、转向等底层子系统均由多个电子控制单元协同管控，其内部控制逻辑与响应特性未完全对线控系统开放，难以通过外部观测实现精准建模；另一方面，自动驾驶车辆是典型的强非线性、强耦合复杂动力学系统，各子系统运行状态相互关联、相互影响，传统机理建模方法难以精准刻画车辆完整动力学特性[2-4]。同时，车辆行驶过程中复杂多变的外部环境与自身系统老化、测量偏差等内部扰动，进一步加剧了控制模型的不确定性，导致传统基于精确动力学模型的控制器适配性大幅下降，难以满足复杂工况下的自动驾驶控制需求。

数据驱动控制方法无需依赖精准的系统动力学机理模型，可依托海量真实驾驶数据挖掘系统输入输出关联特性，在非线性复杂系统建模与控制优化中具备显著优势，为自动驾驶车辆控制器优化提供了全新思路。神经网络作为典型的数据驱动建模工具，可通过海量离线数据训练实现复杂输入输出映射关系的精准拟合，已广泛应用于车辆控制、动态建模等领域。现有研究多结合神经网络优化自适应PID控制器参数，实现自动驾驶车辆控制性能的初步提升[5-6]，但该类方法依赖精准标记的监督学习样本，复杂行驶环境中的噪声干扰易导致样本标记失效，优化结果稳定性较差，难以适配底层高精度控制场景。

在车辆动力学建模研究中，部分学者通过采集车辆动态参数构建数学模型，结合非线性神经网络实现发动机扭矩、车辆行驶速度的预测建模[7]，但相关研究未明确数据输入特征的筛选依据，也未验证模型对控制器性能的优化效果，实用性与针对性不足。此外，部分研究基于强化学习算法设计车道变更控制模型[8,15]，有效提升了车辆决策控制能力，但未解决高层控制动作向底层执行指令的转化适配问题，无法直接优化底层控制器的动态响应性能。

针对现有研究的不足，本文聚焦自动驾驶车辆底层控制误差优化问题，提出一种全新的数据驱动前馈补偿控制方法。区别于传统模型驱动控制优化与单一神经网络控制方法，该方法依托真实驾驶数据构建车辆控制输入输出误差映射模型，通过特征筛选、误差预测、前馈补偿三级架构，实现控制误差的提前预判与动态抵消。本文核心创新在于，基于未来时域控制误差预测结果设计自适应前馈补偿器，无需改动现有线控控制器的基础架构，即可实现车辆运动控制精度、稳定性与鲁棒性的同步提升，为自动驾驶车辆底层控制优化提供了高效、可靠的技术方案。

2 相关技术与理论基础

2.1 数据驱动控制技术

数据驱动控制是区别于传统机理控制的新型控制范式，核心思想是脱离系统精准动力学模型约束，以系统运行过程中产生的海量状态数据、控制数据为基础，通过数据挖掘、特征分析、机器学习等手段，挖掘系统运行规律与误差特性，进而实现控制器的建模、优化与自适应调节。该技术对非线性、强耦合、不确定性复杂系统具备极强的适配性，可有效规避传统机理建模中模型参数难以标定、动态特性无法精准刻画的难题，完美适配自动驾驶车辆复杂动态系统的控制优化需求。在自动驾驶车辆控制场景中，数据驱动技术可充分利用实车采集的轨迹数据、执行机构数据、环境感知数据，精准映射车辆在不同工况下的控制偏差与扰动特性，为补偿器设计提供数据支撑。

2.2 前馈补偿控制原理

前馈补偿控制是一种主动式控制策略，相较于传统反馈控制的“误差产生后修正”的被动调节模式，前馈控制可通过预判系统扰动与动态误差，提前施加补偿控制量，从源头抵消控制偏差，有效提升系统响应速度与控制精度，抑制系统振荡。传统前馈补偿器依赖人工建模确定补偿规则，补偿效果受模型精度影响极大，面对复杂多变的自动驾驶行驶工况，固定补偿参数无法适配动态变化的系统误差，补偿效果有限。而数据驱动前馈补偿可依托实时数据与历史数据，动态更新误差预测模型与补偿参数，实现补偿策略的自适应迭代优化，大幅提升复杂工况下的控制适配能力。

2.3 核心算法特性

本文所提方法主要依托主成分分析与时间延迟神经网络两大核心算法实现性能优化。其中主成分分析属于经典的无监督特征降维与筛选算法，可对多维车辆驾驶数据进行解耦处理，剔除冗余、无效特征，提取影响车辆控制误差的核心主导特征，降低后续建模复杂度，提升模型训练效率与预测精度。时间延迟神经网络针对时序数据建模设计，可精准捕捉车辆控制过程中误差随时间演变的动态规律，适配车辆行驶过程中时序性、连续性的误差变化特性，实现未来多时域控制误差的精准预测，为前馈补偿提供可靠依据。

3 数据驱动前馈补偿器设计方法

3.1 整体设计框架

本文设计的数据驱动前馈补偿器整体架构分为数据预处理与特征提取、时序误差预测、前馈补偿控制优化三个核心模块。整体流程以自动驾驶车辆实车驾驶数据集为基础，首先完成数据清洗、归一化预处理，通过主成分分析完成多维特征筛选，锁定影响轨迹跟踪误差、方向盘振荡的核心特征；其次将筛选后的时序特征输入时间延迟神经网络，完成模型训练与误差预测，获取未来时间段内车辆控制系统的预测误差；最后基于预测误差动态计算补偿控制量，叠加至基础控制指令中，实现对车辆转向、速度等控制指令的实时补偿修正，优化整车控制性能。整套架构无需改动原有底层控制器硬件与基础控制逻辑，具备轻量化、易部署、高适配的优势。

3.2 基于PCA的控制特征提取

自动驾驶车辆行驶过程中可采集的驾驶数据维度繁杂，包含车速、偏航率、方向盘转角、路面工况、风速、系统延迟、传感测量值等多维数据，各类数据对控制误差的影响程度存在显著差异，且数据间存在大量冗余关联信息，直接用于建模会导致模型冗余度高、训练效率低、预测精度差。为解决该问题，本文采用主成分分析算法对原始多维驾驶数据进行特征优化处理。

通过数据标准化处理消除不同维度数据量纲差异，再通过协方差矩阵计算、特征值分解，筛选出贡献率最高的核心主成分特征，剔除冗余、低贡献率特征。最终保留的核心特征可精准反映外部环境扰动、内部系统偏差与车辆控制误差的关联关系，既最大程度保留了原始驾驶数据的有效信息，又大幅降低了后续时序预测模型的输入维度，为高精度误差预测模型的构建奠定基础。

3.3 基于时间延迟神经网络的控制误差预测

车辆控制误差具有典型的时序连续性特征，当前时刻的控制状态、扰动状态会持续影响后续多个时刻的控制精度，静态建模方法无法捕捉误差的动态演变规律。为此，本文引入时间延迟神经网络构建时序误差预测模型，依托历史时序驾驶数据与筛选后的核心特征，挖掘控制误差的时间序列变化规律。

模型训练阶段，以历史时间段的车辆核心控制特征、环境扰动特征、系统状态特征为输入，以对应时间段的实际控制误差为输出，完成网络参数的迭代优化。训练完成后的模型可基于当前实时车辆状态数据，精准预测未来一定时域内的路径跟踪误差、方向盘角度偏差等核心控制误差指标，实现控制误差的提前预判，为前馈补偿的主动干预提供数据支撑。相较于传统静态神经网络，该模型可有效捕捉系统时间延迟、动态扰动带来的时序误差特性，预测结果更贴合车辆实际行驶工况。

3.4 自适应前馈补偿器设计

基于时间延迟神经网络输出的未来时域控制预测误差，本文设计自适应前馈补偿器，实现控制误差的提前抵消与控制指令的动态优化。传统控制器仅根据当前时刻的轨迹误差进行反馈修正，存在明显的控制滞后性，无法适配车辆动态行驶的实时性需求。本文所设计的前馈补偿器以预测误差为核心依据，结合车辆实时行驶状态，动态生成补偿控制量，对油门、刹车、方向盘转角等基础控制指令进行前置修正。

其核心优化逻辑为：针对预测得到的未来跟踪误差与振荡偏差，提前施加反向补偿控制量，在误差尚未产生或扩大的阶段完成干预，从源头抑制轨迹偏移与方向盘振荡问题。同时，补偿器可依托实时行驶数据持续迭代优化误差预测模型与补偿参数，实现不同路面、天气、车速工况下的自适应适配，有效解决传统控制器鲁棒性不足、动态适配性差的问题。

4 仿真实验与结果分析

4.1 实验场景与实验设置

为验证本文所提数据驱动前馈补偿方法的有效性与鲁棒性，搭建多工况自动驾驶车辆仿真实验环境，模拟常规路面、颠簸路面、侧风干扰、变速行驶等多种复杂行驶场景，全面覆盖自动驾驶车辆日常行驶的典型工况。实验以传统无补偿线控控制器为对比对照组，以搭载本文数据驱动前馈补偿器的控制器为实验组，选取最大路径跟踪误差、方向盘角度振荡幅度两大核心控制性能指标进行量化对比分析，验证方法的优化效果。实验所用训练数据与测试数据均来源于真实车辆驾驶采集数据，保障实验结果的真实性与可靠性。

4.2 实验结果与性能分析

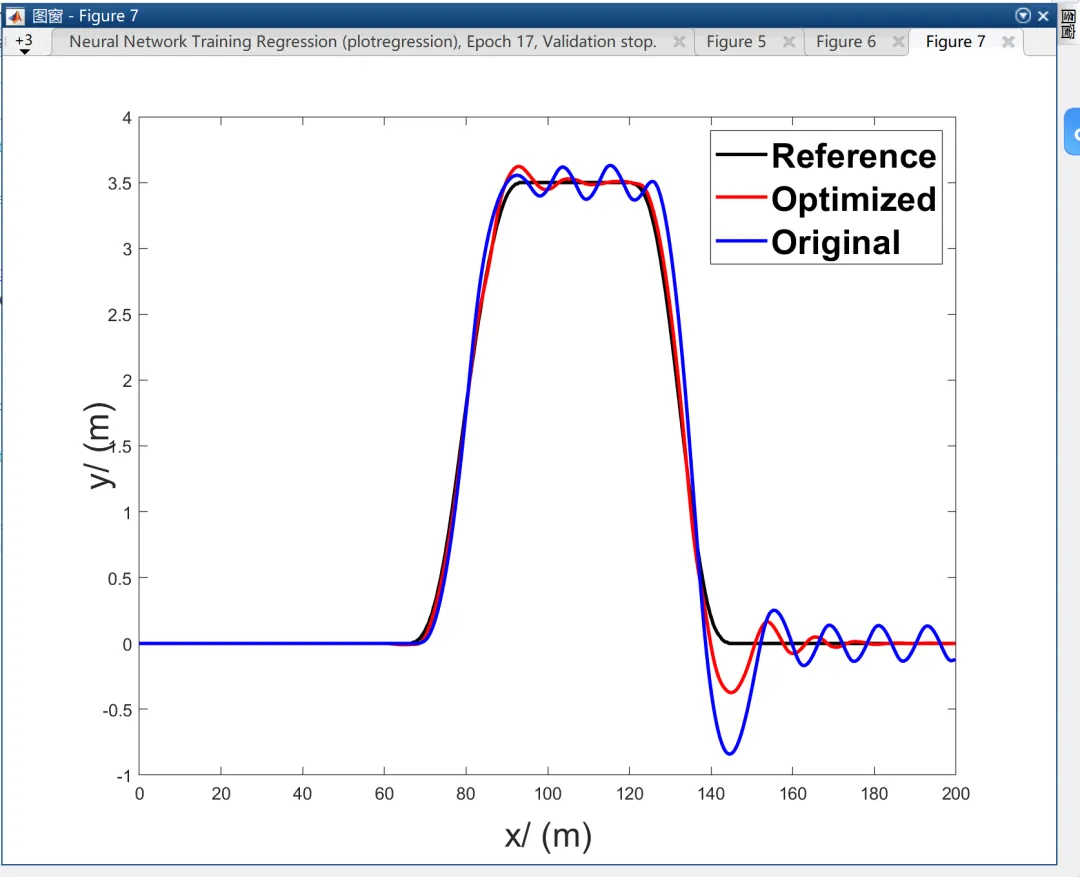

多场景仿真实验结果表明，相较于传统自动驾驶车辆控制方法，本文所提数据驱动前馈补偿优化方法可显著提升车辆轨迹跟踪精度与行驶平稳性，各项核心性能指标均得到大幅优化。在路径跟踪精度方面，通过精准预判轨迹偏移误差并提前施加补偿干预，车辆最大路径跟踪误差优化幅度达到44.4%，有效改善了车辆行驶过程中的轨迹偏移问题，大幅提升了路径跟踪的精准度，满足自动驾驶高精度轨迹跟踪需求。

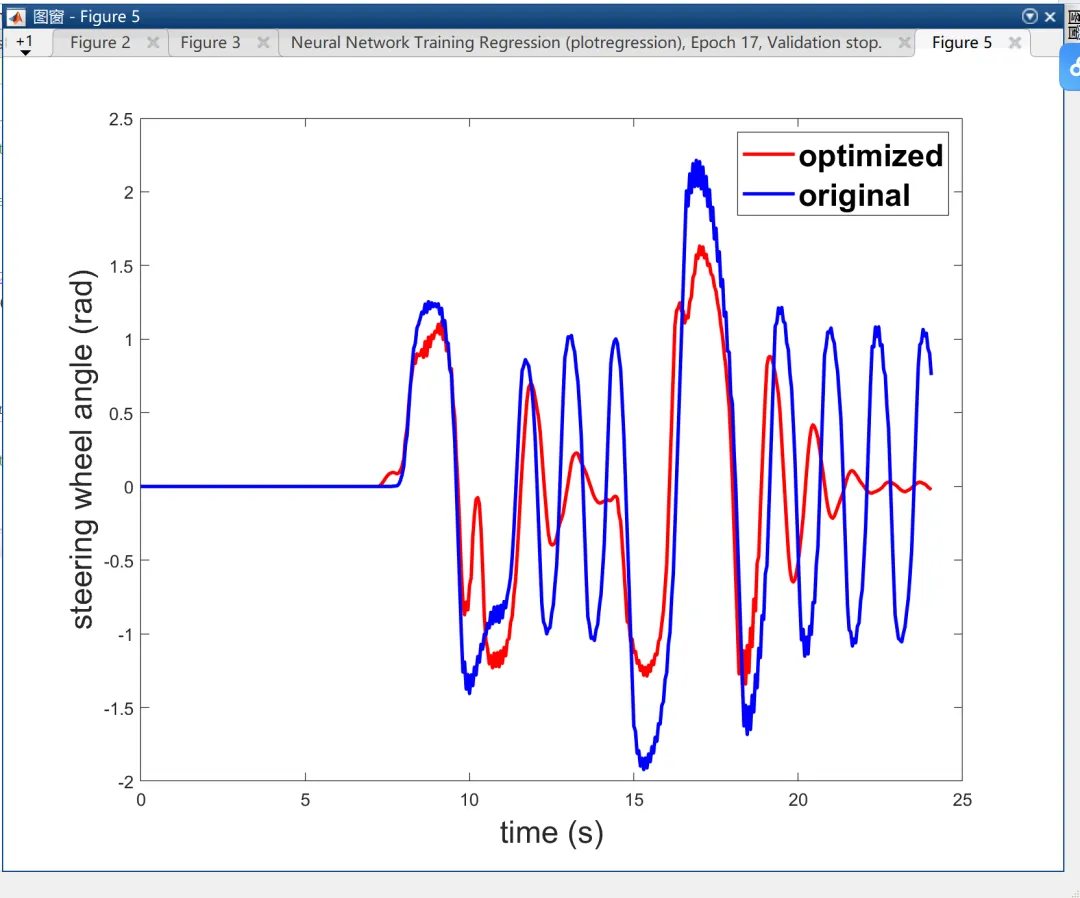

在行驶平稳性方面，针对车辆转向过程中因系统延迟、扰动干扰产生的方向盘角度振荡问题，前馈补偿器可提前抵消动态偏差，抑制转向系统振荡，最终实现方向盘角度振荡幅度26.7%的优化效果，显著提升了车辆行驶的平顺性与操控稳定性。

同时，多工况对比实验验证了本文方法的强鲁棒性。在路面颠簸、侧风干扰、动态变速等复杂扰动工况下，该方法仍可保持稳定的误差预测精度与补偿效果，不会因外部工况变化出现性能衰减，有效解决了传统控制器在复杂工况下控制精度下降、稳定性不足的痛点。整体实验结果充分证明，基于数据驱动的前馈补偿优化方法可有效适配自动驾驶车辆复杂动态控制场景，具备优异的实用性与先进性。

5 结论与展望

针对自动驾驶车辆传统控制器抗干扰能力弱、动态误差难以抑制、复杂工况适配性差的问题，本文提出一种基于数据驱动的前馈补偿器优化控制方法。该方法脱离了传统机理建模的约束，依托真实驾驶数据，通过主成分分析实现核心控制特征筛选，结合时间延迟神经网络完成时序控制误差预测，最终基于预测误差设计自适应前馈补偿器，实现车辆控制性能的全方位优化。多场景仿真实验证明，该方法可有效降低车辆路径跟踪误差与方向盘振荡幅度，显著提升自动驾驶车辆的控制精度、行驶平稳性与工况鲁棒性，且无需改动原有控制器基础架构，部署成本低、适配性强，具备良好的工程应用价值。

未来研究可从两个方向进一步优化升级：一是进一步丰富训练数据集，覆盖极端天气、突发路况、高速行驶等极限工况，提升模型全场景适配能力；二是优化算法轻量化设计，降低模型运算成本，实现车载端实时部署，推动该数据驱动控制方法的产业化落地。同时，可结合多车协同、复杂路口通行等场景，拓展算法的应用范围，全面提升自动驾驶系统的整体控制性能。

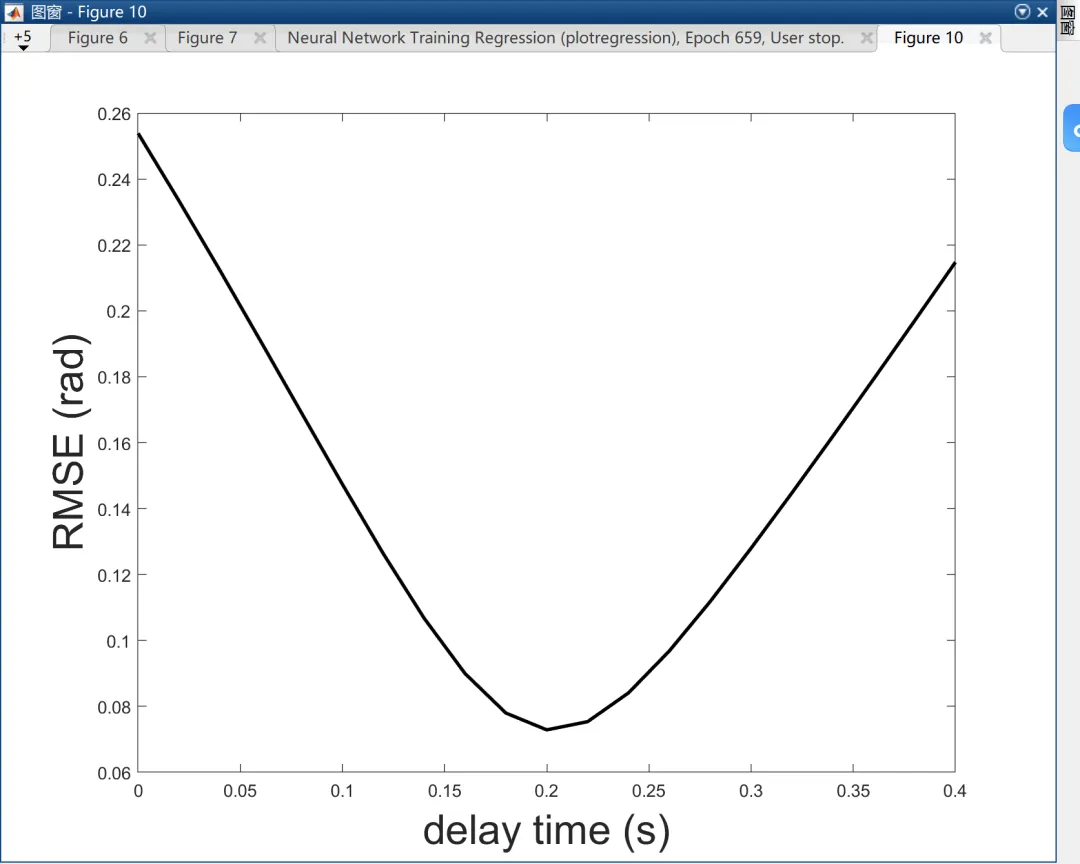

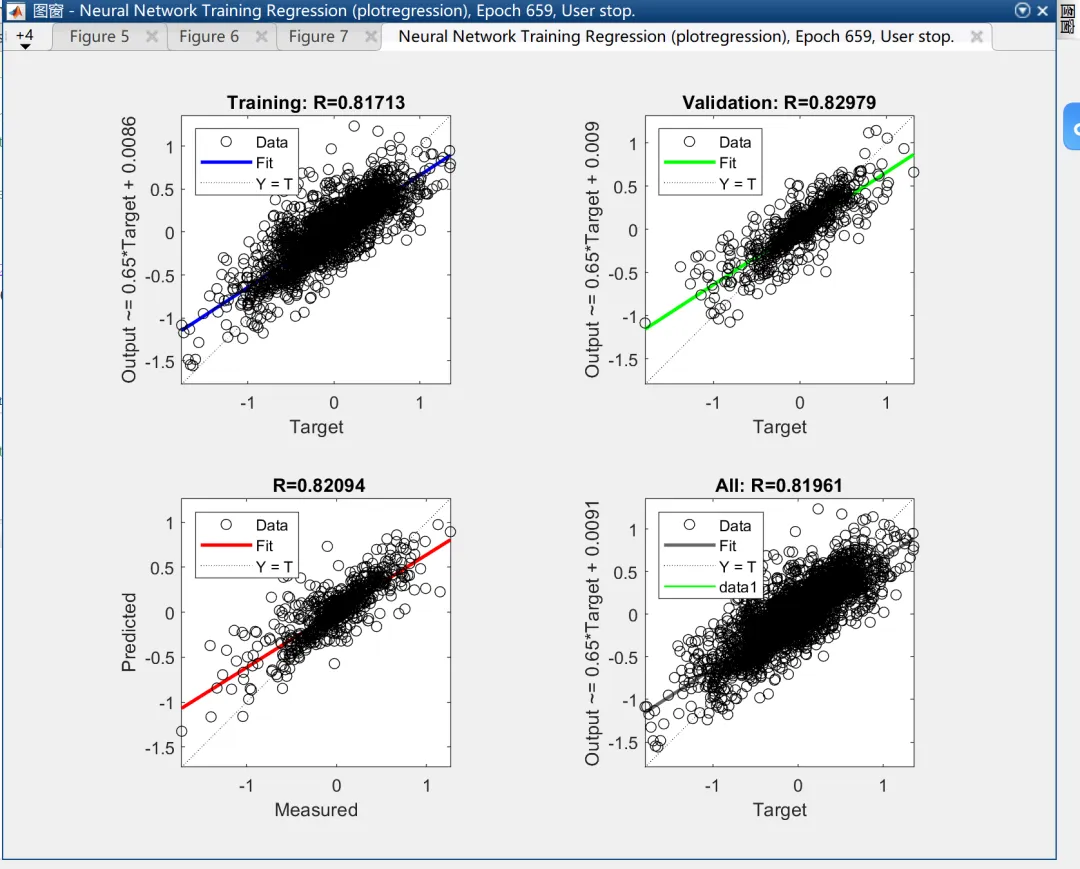

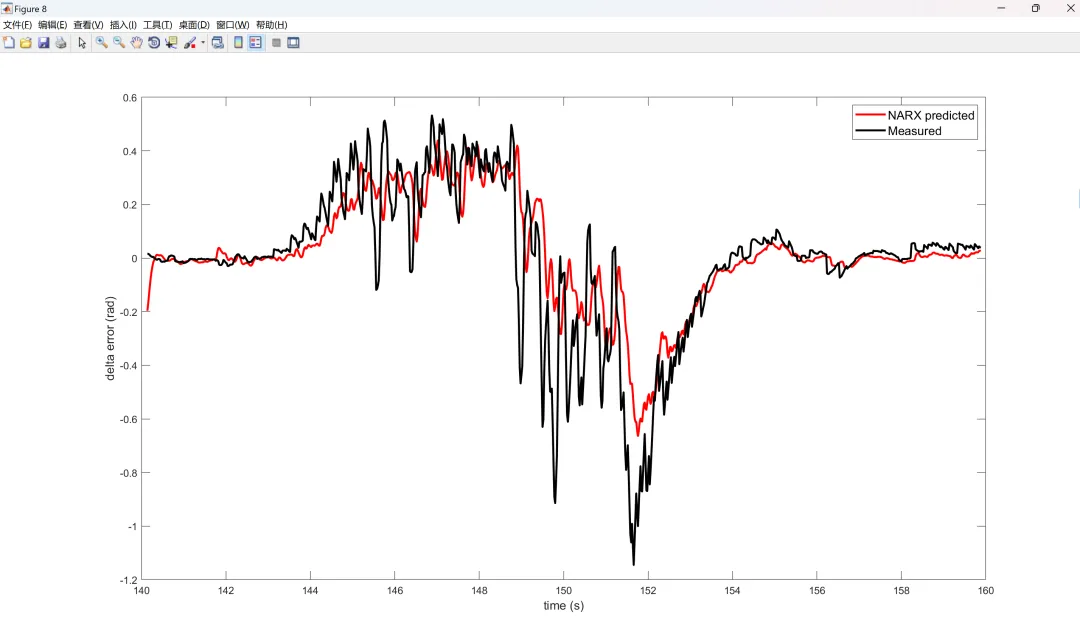

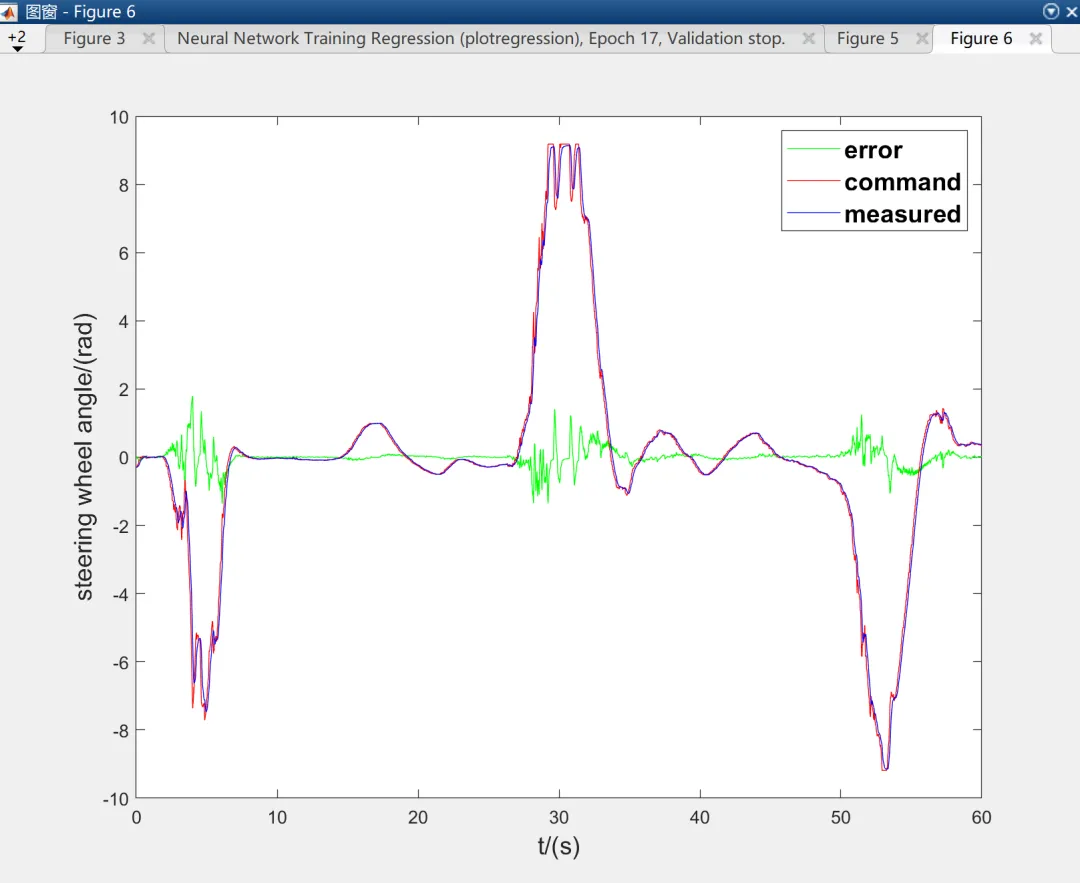

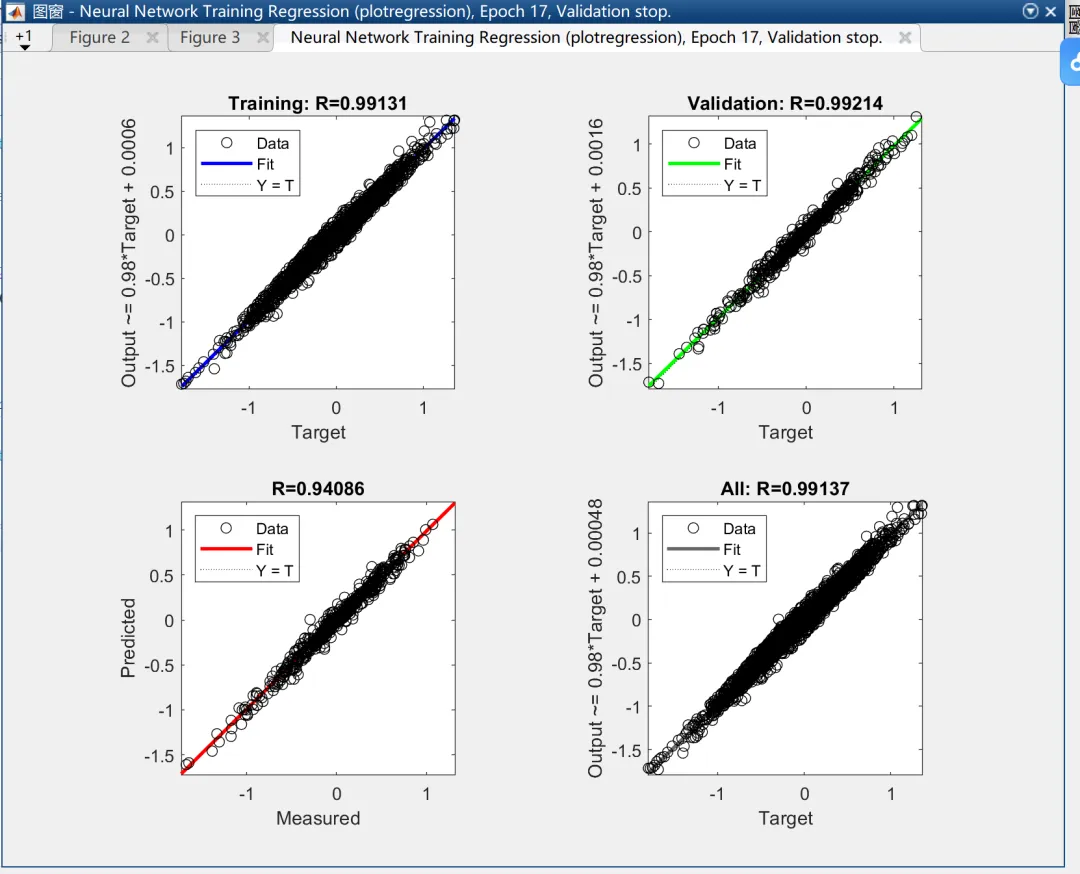

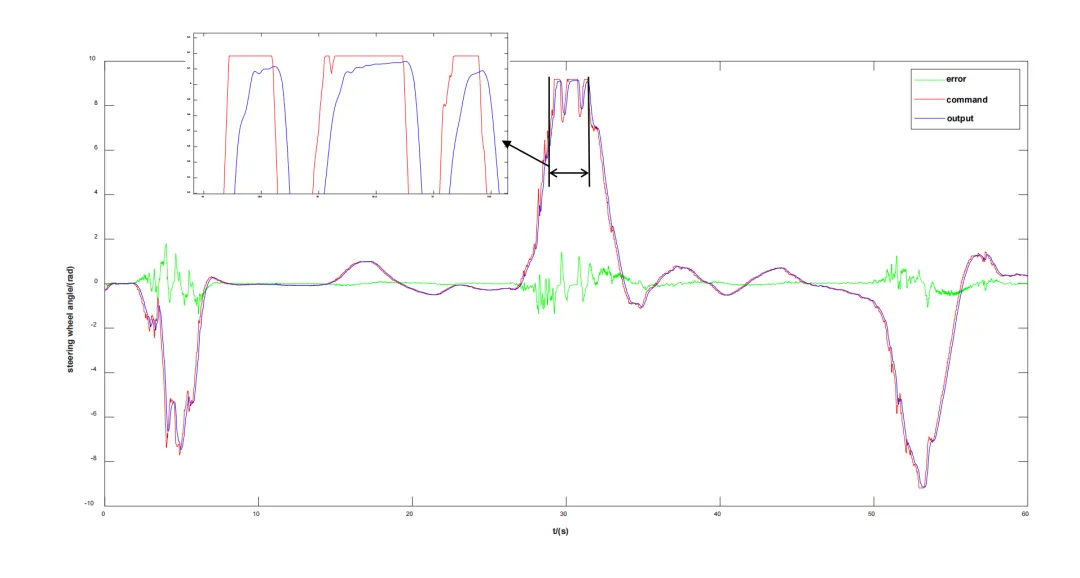

📚2 运行结果

编辑

编辑

编辑

编辑

编辑

编辑

编辑

编辑

编辑

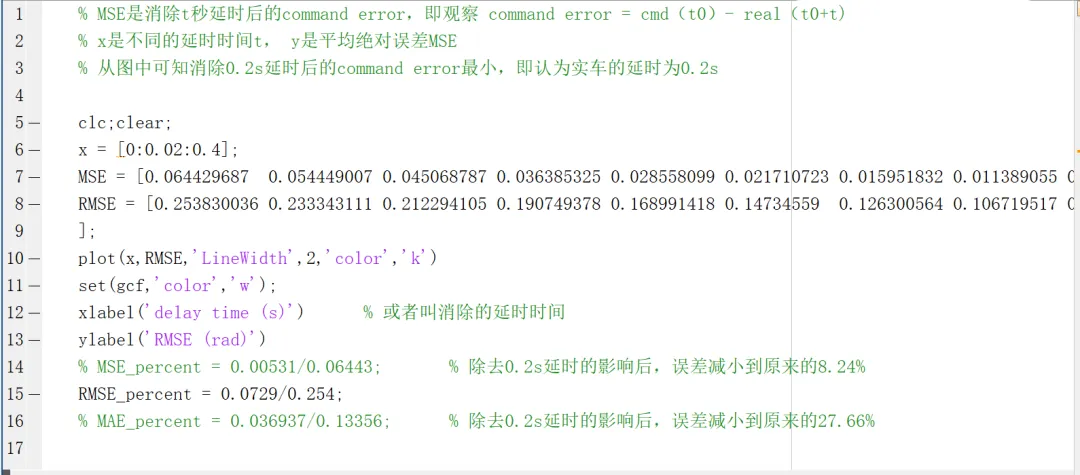

部分代码：

编辑

%从左到右是1序号，2时间，3实际转向，4cmd转向，5误差输出,6速度，7扭矩

data=xlsread('D:/science/neuralnetwork/sourcecode/predictrealdata/steering_data.xlsx','sheet2');

input = [data(11:6000, [4, 6, 7, 3]); data(7001:11211, [4, 6, 7, 3])]';output = [data(15:6004, 4) - data(15:6004, 3); data(7005:11215, 4) - data(7005:11215, 3)]';

% 训练的没效果，可能是输入的选取有问题，或是没有归一化等原因% 最后想要的结果是控制误差，当前误差其实可以用上一时刻的3-4的误差近似？？

net = newff(input,output,[8,6],{'tansig', 'tansig'}, 'traingdx'); % 'traingdx'是权值的训练算法,具体见ppt25页net.trainParam.epochs = 5000;       % [20,20]是两个20节点的隐含层，3个输入，1个输出层net.trainParam.goal = 1e-10;net.trainParam.lr = 0.01 ;              % 学习率% net.divideFcn = '';                    net.divideParam.trainRatio = 70/100;net.divideParam.valRatio   = 15/100;net.divideParam.testRatio  = 15/100;net.trainParam.max_fail = 20;

net = train(net, input, output);        % 训练网络，没有归一化？？？tic;input_test = data(7001:7990, [4, 6, 7, 3])';output_true = (data(7005:7994, 4) - data(7005:7994, 3))';predict_errL = sim(net, input_test);% predict_errB = sim(net, input_test);      % 网络仿真toc;% xB = (7005:7994)/50;xL = (7005:7994)/50;%%figure(1)% plot(xB,predict_errB,'LineWidth',1,'color','r')plot(xL,predict_errL,'LineWidth',1,'color','G')hold on;% plot(xB,output_true,'LineWidth',2,'color','k')hold off;% xlabel('time (s)')% ylabel('steering wheel angle error (rad)')% legend('BP predicted','measured')% 查看——属性编辑器——改字号

e = predict_errB - output_true;          % 都变成横着的一行MSE = sum(e.^2)/990          % 0.0171   0.0163 RMSE = MSE^0.5               % 0.131    0.128MAE = sum(abs(e))/990
