芯片设计的＂自动驾驶＂:OpenROAD如何用AI重新定义芯片制造

600多次成功流片、24小时无人化设计、从7nm到130nm全节点覆盖——这是OpenROAD交出的成绩单。当芯片设计遇上AI，EDA行业正在经历一场静默的革命。

一、芯片设计之痛：为什么需要"自动驾驶"

设计一颗芯片有多难？你可以这样理解：在一粒米大小的面积上，安排一座城市的基础设施——供电网络、时钟系统、信号通路，还要确保这座"城市"能以数GHz的频率稳定运行，不短路、不过热、不产生制造缺陷。

这还只是物理设计阶段。在整个芯片设计流程中，从RTL（寄存器传输级）代码到最终的GDSII版图，传统上需要数十名资深工程师反复迭代，耗时数周到数月。而一套像样的商业EDA工具（如Synopsys、Cadence），单年许可费就高达数十万至数百万美元。

三大障碍扼住了硬件创新的咽喉：成本、人才、时间。

• 成本壁垒：商业EDA工具授权费高昂，让中小企业和学术机构望而却步
• 人才壁垒：物理设计需要极其稀缺的经验型工程师，全球能做先进节点物理设计的人才屈指可数
• 时间壁垒：流片风险巨大，一个设计迭代周期动辄3-6个月，一次失败可能导致项目彻底夭折

正是针对这些痛点，美国国防部高级研究计划局（DARPA）于2018年启动了IDEA（Intelligent Design of Electronic Assets）计划，目标是实现NHIL（No-Human-In-The-Loop，无人干预）的芯片物理设计——24小时内完成从RTL到GDSII的全流程，且不损失PPA（功耗、性能、面积）质量。

OpenROAD，就是这个宏大愿景的开源答案。

二、OpenROAD的诞生：一场由DARPA驱动的开源革命

2018年6月，在DARPA IDEA计划的资助下，OpenROAD项目正式启动。项目由加州大学圣迭戈分校（UC San Diego）牵头，联合高通（Qualcomm）、Arm以及多所顶尖大学的研究团队共同打造。

OpenROAD的使命极其明确：

打造一个完全自主的、开源的RTL-to-GDSII数字芯片物理设计工具链，实现24小时无人化设计，消除硬件创新的成本、人才和时间壁垒。

用项目负责人、UCSD教授Andrew B. Kahng的话说，OpenROAD的目标是成为"EDA领域的Linux"——通过开源、开放许可的方式，让任何人都能免费使用工业级质量的芯片设计工具。

这个定位不是虚张声势。OpenROAD的核心架构围绕三个关键技术支柱构建：

1. 极端问题分解（Extreme Partitioning）：将庞大复杂的物理设计问题，切分成可并行处理的"一口大小"的子问题
2. 并行搜索与优化（Parallel Search & Optimization）：利用云资源大规模并行搜索设计空间，在有限计算预算内找到最优解
3. 机器学习增强（Machine Learning）：通过机器学习模型预测工具行为和设计结果，替代人工经验进行决策

这三个支柱的组合，构成了芯片设计"自动驾驶系统"的核心引擎。

三、核心技术架构：从RTL到GDSII的无人化流程

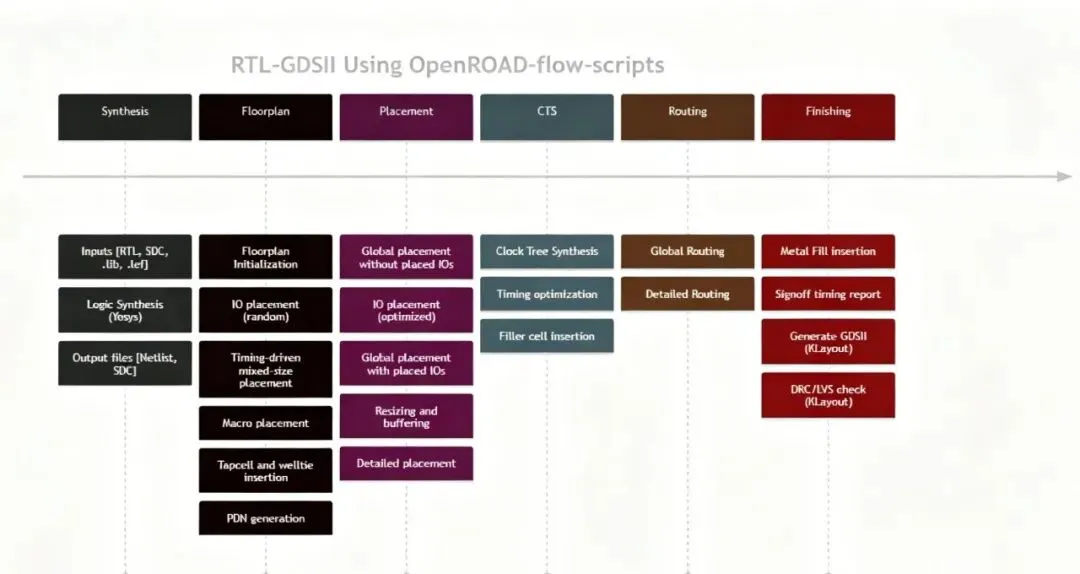

OpenROAD的完整设计流程被称为OpenROAD-flow-scripts（ORFS），它实现了从RTL网表到最终GDSII版图的全自动转化。整个流程分为六大核心阶段：

🔹 第一阶段：逻辑综合（Synthesis）

输入：RTL代码（Verilog/VHDL）+ 约束文件（SDC）+ 工艺库（.lib, .lef）

核心工具：Yosys（开源逻辑综合器）

在这一阶段，高层次的硬件描述语言被转换成语义等价的逻辑门级网表。Yosys是一个开源的综合引擎，OpenROAD将其深度集成，实现了从RTL到门级网表的自动化转换。综合过程包括逻辑优化、资源共享、有限状态机优化等，目标是在满足时序约束的前提下最小化面积。

技术亮点：OpenROAD利用机器学习模型预测综合后的时序质量（QoR），在综合阶段就能提前识别潜在的时序违例，避免到后端才发现问题——这在传统流程中通常意味着数天的返工。

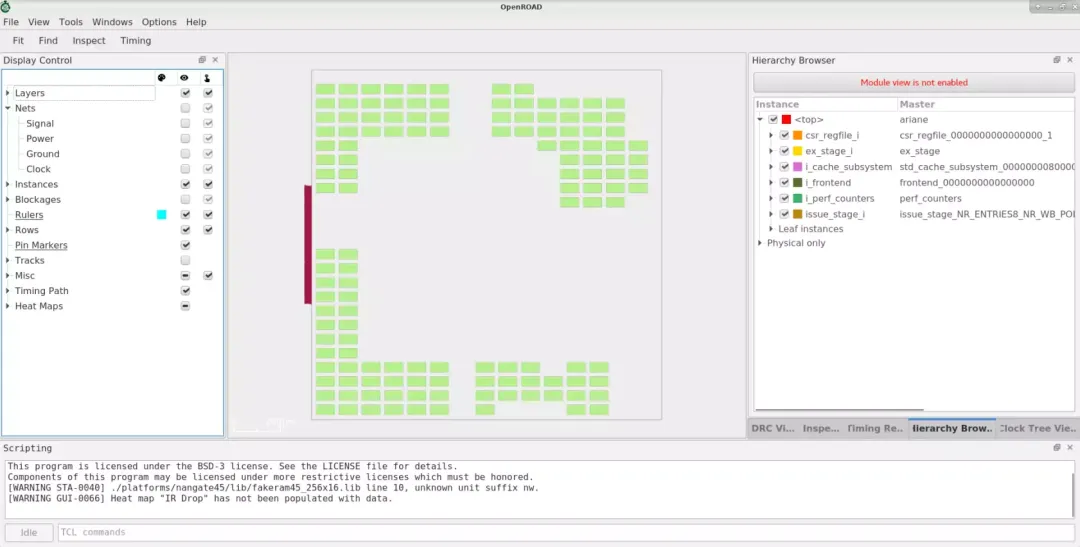

🔹 第二阶段：布图规划（Floorplan）

布图规划是物理设计中最具"艺术性"的步骤，传统上需要最资深的工程师花费大量时间手工调整。

核心任务：

• 芯片区域定义：确定芯片核心区域的尺寸和利用率
• 宏单元布局：放置大型IP模块（RAM、处理器核心、模拟宏等）
• IO引脚分配：安排芯片的输入输出端口位置

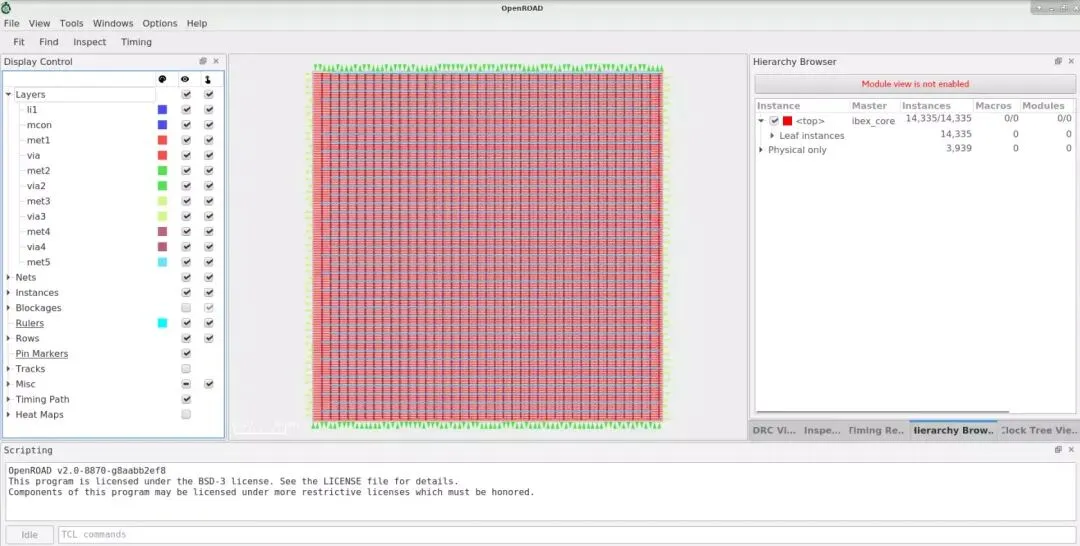

• 电源网络（PDN）规划：设计芯片的供电分布网络

OpenROAD最具突破性的技术之一是RTL-MP（RTL-based Macro Placement）——一种基于RTL层次结构信息自动进行宏单元布局的算法。它能模拟人类专家的布局策略，理解设计的数据流关系，自动生成接近人力质量的宏布局方案。

AI的应用：OpenROAD使用强化学习（Reinforcement Learning）技术训练宏布局算法，让它从海量历史设计数据中学习最优布局策略。这在传统EDA工具中是革命性的——过去宏布局几乎完全依赖人类直觉。

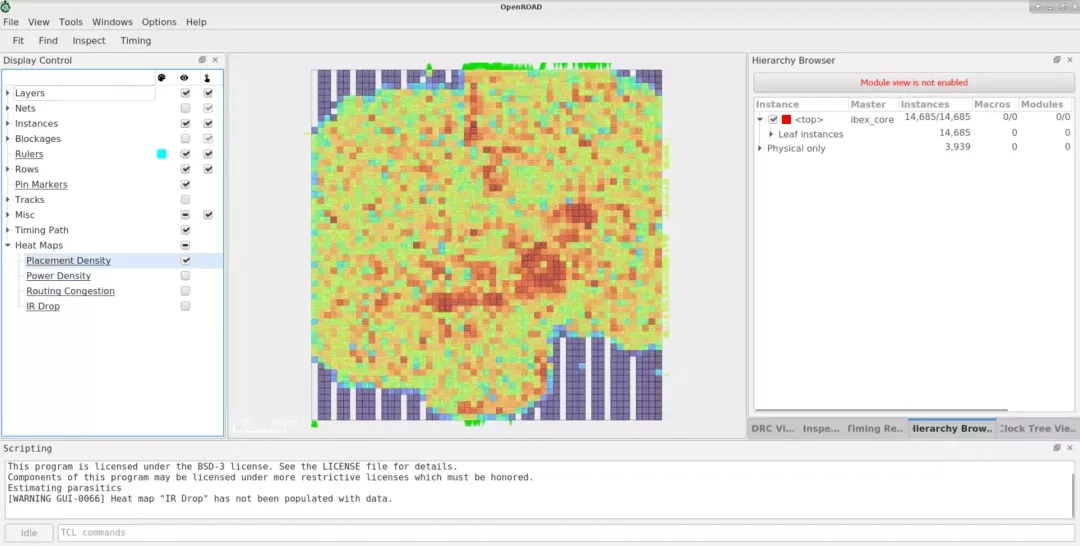

🔹 第三阶段：标准单元布局（Placement）

有了宏单元的粗略布局后，接下来要对数百万到数十亿个标准逻辑单元进行精确放置。

全球布局（Global Placement）：在不考虑合法化约束的情况下，将标准单元粗略放置在芯片区域，优化线长和时序。

详细布局（Detailed Placement）：将单元精确对齐到制造网格，遵守所有设计规则，消除重叠和违例。

OpenROAD的创新在于时序驱动的混合尺寸布局算法。它同时处理宏单元和标准单元，在全局布局阶段就考虑时序约束，通过动态调整单元位置来优化关键路径延迟。

并行的威力：全球布局是一个典型的计算密集型任务。OpenROAD通过问题分解和并行化，将单一设计布局任务拆分为多个子区域并行处理，大大缩短了运行时间。

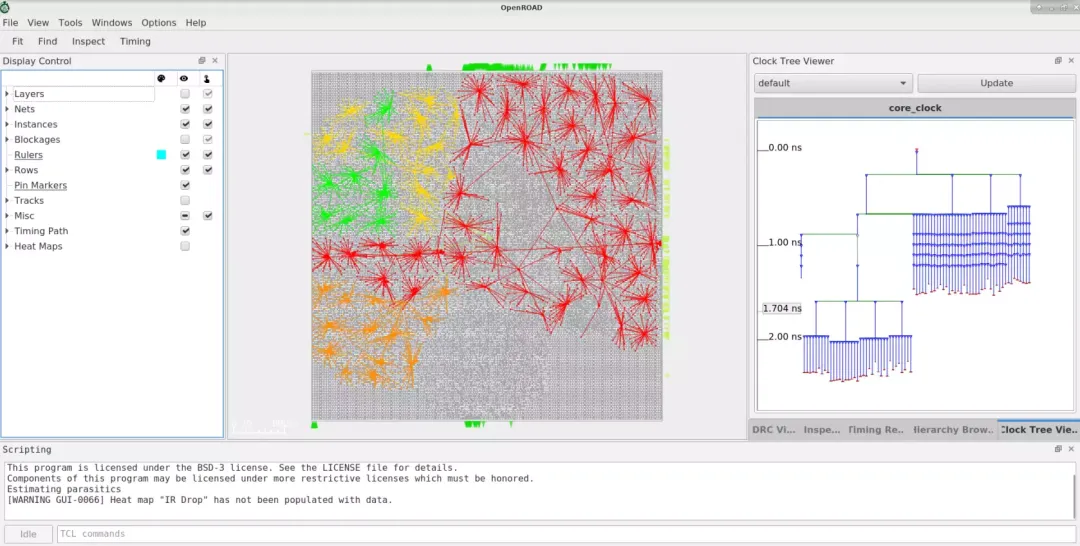

🔹 第四阶段：时钟树综合（Clock Tree Synthesis，CTS）

时钟信号是芯片的"心跳"。CTS的目标是在整个芯片上构建一个平衡的时钟分配网络，确保时钟信号以最小的偏差（skew）到达每个寄存器的时钟端。

技术核心：

• 插入缓冲器（buffers）来驱动高扇出网络
• 平衡不同路径的时钟延迟
• 优化建立时间（setup time）和保持时间（hold time）

OpenROAD的CTS引擎支持多时钟域设计，并集成了增量时序分析能力——每插入一个缓冲器，立刻评估其时序影响，而不是等全部完成后再检查。这种"边走边看"的策略避免了后期的时序收敛地狱。

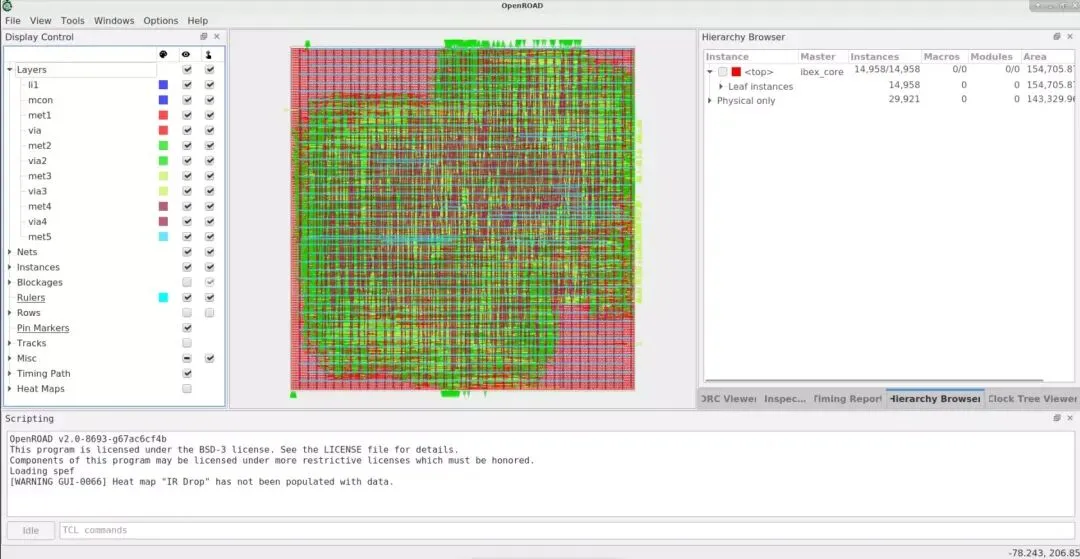

🔹 第五阶段：布线（Routing）

布线是将所有逻辑单元之间的物理连接真正实现在芯片的金属层上。

全局布线（Global Routing）：将连线分配到不同的金属层和全局区域，生成粗略的布线引导。

详细布线（Detailed Routing）：在制造规则（DRC）约束下，精确实现每条金属线，解决天线效应等生产问题。

布线是物理设计中最复杂、最耗时的步骤之一。OpenROAD采用分层并行布线策略，先进行全局资源分配，再进行局部详细布线，并在两阶段之间迭代优化。

🔹 第六阶段：芯片收尾（Finishing）

最后的"打磨"阶段，确保芯片可以送去制造：

• 寄生参数提取（OpenRCX）：精确提取互连线的电阻、电容参数
• 时序签核：最终验证所有时序约束是否满足
• 物理验证（DRC/LVS）：通过KLayout检查设计规则和版图与原理图的一致性
• 金属填充（Metal Fill）：为满足制造工艺要求添加dummy金属
• 生成GDSII：输出最终的制造文件

整个流程走完后，得到的GDSII文件就可以直接送到台积电、GlobalFoundries等代工厂进行流片生产了。

四、AI如何驱动：机器学习与并行搜索的深度融合

如果说传统EDA工具是"手动驾驶"，那OpenROAD就是一套完整的"自动驾驶系统"。它的AI能力渗透在每一个关键决策环节：

机器学习模型：替代人类经验

在传统流程中，工具参数的调优（如综合策略、布局密度、布线层次分配）高度依赖工程师的经验判断——试错、猜测、基于直觉的决策贯穿始终。

OpenROAD训练了ML预测模型来替代这种人类经验：

• 时序质量预测模型：在综合阶段就预测后端时序结果，提前干预
• 拥塞预测模型：预测哪些区域可能出现布线拥塞，在布局阶段就调整单元分布
• 功耗估算模型：在设计早期进行功耗预估，指导电源网络设计
• 工具行为模型：学习不同工具参数组合的效果，自动选择最优配置

这些模型的核心价值在于可预测性——"知道现在做的决策，在5个阶段之后会产生什么结果"。这种端到端的预测能力，是传统EDA工具所不具备的。

⚡ 极端分解与并行搜索

24小时完成设计的另一个关键，是将大规模问题分解为可在云上并行处理的小任务。

OpenROAD的分解策略非常巧妙：它利用芯片设计的自然层次结构，将设计切分为多个子模块，每个子模块可以独立进行布局和优化。这些子任务在云端并行处理，结果汇总后进行全局微调。

这种方法的哲学是：用可控的质量损失换取指数级的速度提升，再通过全局优化把质量损失"找回来"。

🔧 AutoTuner：自动参数调优

OpenROAD-flow-scripts还集成了AutoTuner（自动调谐器）——一个自动化的设计空间探索工具。它通过系统地尝试不同的工具参数组合，找到在特定PPA目标下的最优配置。

过去的场景是：工程师手动改参数 → 跑一轮流程 → 看结果 → 再改参数 → 再跑……循环数十次。AutoTuner把这个过程完全自动化了，机器比人更擅长做这种"多变量并行优化"的事。

五、实战验证：600+流片背后的技术实力

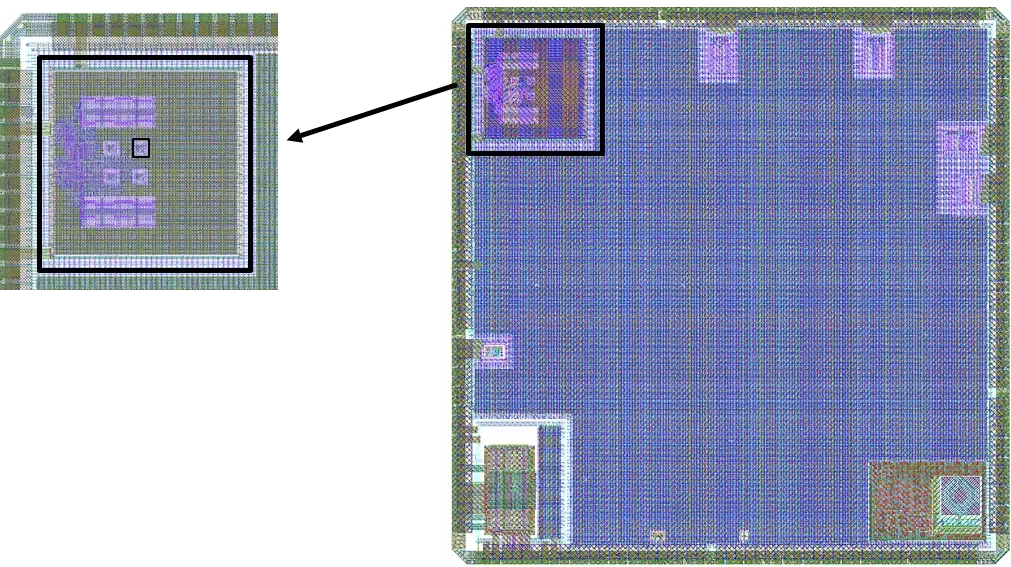

OpenROAD不是一个实验室玩具。它已经在超过600个实际硅验证设计中证明了能力，涵盖从180nm到12nm的多个工艺节点。以下图片是基于GF12LP的OpenTitan SoC——利用OpenROAD进行物理设计与优化：

开源PDK支持

OpenROAD是完全PDK独立的（可以适配任何工艺库），目前已验证支持的工艺包括：

最值得一提的是，通过Google-SkyWater开源MPW（多项目晶圆）穿梭计划和Efabless芯片引燃计划，大量开源设计得以在SKY130和GF180上真正流片验证。

明星案例

• OpenTitan SoC（GlobalFoundries 12nm）：Google主导的安全芯片项目，使用OpenROAD完成了完整的物理设计
• RISC-V处理器：多个开源RISC-V核心（如Ibex、Ariane/CVA6）在OpenROAD上完成了布局布线
• 加密货币矿机：开源矿机芯片设计通过OpenROAD实现
• 业余无线电卫星收发器：通过社区驱动的方式验证了OpenROAD在非传统应用场景的可用性

六、生态构建：从学术到工业的开源EDA版图

如果说OpenROAD是引擎，那围绕它生长的生态系统就是整辆车。

衍生的流控制器

多个项目基于OpenROAD构建了各自的设计流程：

• OpenLane（Efabless）：专为开源MPW穿梭计划优化的自动化设计流程
• Silicon Compiler（Zero ASIC）：Python驱动的模块级芯片编译器
• Hammer（UC Berkeley）：高可配置的物理设计流程框架
• OpenFASoC：面向混合信号SoC的自动化设计平台

教育与人才

OpenROAD还肩负着"EDA教育民主化"的使命。全球多所大学已将OpenROAD融入课程体系，让学生能以零成本接触真实的芯片设计工具。Google-SkyWater的开放MPW穿梭计划更是让本科生提交的芯片设计也能真正流片——这在五年前是不可想象的。

商业模式

值得注意的是，OpenROAD的商业生态也在形成。Precision Innovations等公司已开始提供OpenROAD的商业支持和预编译二进制版本——这正是"开源驱动商业，商业反哺开源"的经典模式。

七、未来展望：AI芯片设计的下一站

OpenROAD的出现，标志着芯片设计行业正站在一个关键的拐点上：

从"辅助驾驶"到"完全自动驾驶"

目前的OpenROAD还处于"L3自动驾驶"阶段——可以独立完成大部分任务，但在复杂设计上仍需要人工介入。项目团队正在向"L5完全自动驾驶"迈进，目标是让机器学习模型不仅能预测设计结果，还能自主决策——理解为什么某个决策是好的，并自我改进。

TILOS：AI芯片设计的国家战略

DARPA IDEA计划结束后，OpenROAD团队将AI芯片设计推向了更高层级。TILOS（The Institute for Learning-enabled Optimization at Scale）是美国国家科学基金会（NSF）资助的国家级AI研究所，专注于将机器学习和优化理论深度融入芯片设计，OpenROAD是其核心基础设施。

AI设计的AI芯片

一个有趣的循环正在形成：AI设计芯片，而这些芯片反过来又用于训练更强的AI。Google的TPU、NVIDIA的GPU都需要极其复杂的物理设计，而AI正在成为设计这些AI芯片的重要工具。这可能是技术史上最美妙的"正反馈循环"之一。

开源EDA的"Linux时刻"

正如Linux改变了服务器操作系统行业，OpenROAD正在改变EDA行业。当芯片设计的门槛从"千万美元"降低到"一台电脑+开源软件"，我们将看到指数级的创新爆发——更多的硬件创业公司、更多定制化芯片、更多的"芯片民主化"。

结语

OpenROAD的故事，本质上是一个"技术民主化"的故事。它用开源的力量、AI的智慧和并行计算的规模，撕开了EDA行业长期以来由寡头垄断的铁幕。

600多次流片是一个里程碑，但远未到终点。当芯片设计从"少数人的特权"变成"任何人的工具箱"，硬件创新的黄金时代才真正开始。

站在2026年回望，OpenROAD不仅仅是一个开源项目——它是一场正在改变整个半导体行业底层逻辑的运动。而这场运动的主角，可能就是你桌面上那段等待"自动驾驶"的Verilog代码。

参考资料：

• OpenROAD Project 官网: https://theopenroadproject.org^[1]
• OpenROAD GitHub: https://github.com/The-OpenROAD-Project/OpenROAD^[2]
• OpenROAD-flow-scripts: https://github.com/The-OpenROAD-Project/OpenROAD-flow-scripts^[3]
• DAC-2019: Toward an Open-Source Digital Flow: First Learnings from the OpenROAD Project
• GOMACTECH-2019: OpenROAD: Toward a Self-Driving, Open-Source Digital Layout Implementation Tool Chain

本文基于OpenROAD官方文档、GitHub仓库及公开学术论文整理撰写。
