科普课堂 | 自动驾驶感知——视觉模块

2026-09-07 04:50:21

科普课堂 | 自动驾驶感知——视觉模块

前言

上一期我们聊了依靠“回声”定位的激光雷达——测距精准，却无法分辨颜色，在其感知视野中，世界只是一堆点云。

本期的主角，是相机视觉。相比于雷达,它虽不擅长精确测距，但能瞬间识别物体的颜色、纹理和语义信息——比如区分左侧的红色锥桶与右侧的蓝色锥桶，甚至识别起点/终点区域的黄色标识。

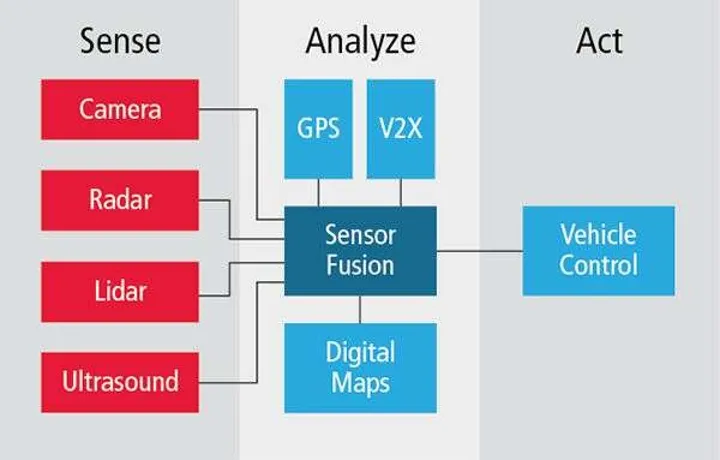

在大学生方程式无人驾驶赛车上，二者缺一不可：雷达负责告知“前方(距离)存在障碍物”，相机则负责判断“那是锥桶，以及它是什么颜色、属于赛道哪一侧”。今天，我们就来剖析它的工作原理。

相机的核心优势

根据中国大学生无人驾驶方程式大赛（FSAC）现行规则，赛道由红、黄、蓝三色锥桶标识：红色锥桶标记赛道左边界，蓝色锥桶标记右边界，黄色锥桶用于起点/终点区域。

（注：2027赛季起，中国赛将对齐国际规则，调整为蓝色=左侧、黄色=右侧、橙色=起终点。）

若仅依赖激光雷达，它只能输出坐标数据（比如 x=5米，y=2米），却无法回答颜色这一关键属性。没有相机，赛车就如同色盲——无法区分赛道左右边界，更无法定位起终点，比赛将无从谈起。

相机的核心优势在于为环境赋予色彩和语义。它捕捉的每一帧图像都是一张丰富的“彩色地图”，包含了边缘、纹理和明暗等细节信息。许多顶尖车队会在车头部署多台不同焦距的RGB相机，组合实现约180°的前向视野覆盖。

视觉感知的流程

相机直接输出的是一张普通照片（像素矩阵）。工控机需经过以下四个核心步骤，才能从中提取有效信息：

I. 图像去噪

原始图像难免包含噪点（类似手机在弱光下的画质劣化）。通过中值滤波等方法，可将每个像素与邻域像素比较，剔除异常值，使画面更干净，便于后续处理。

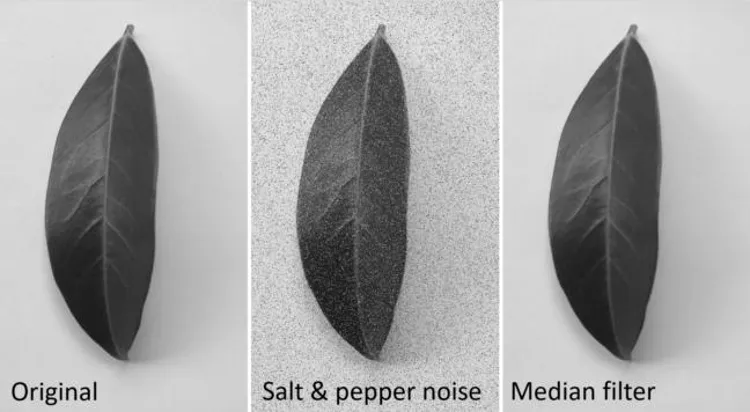

图2 中值滤波去噪效果：原图 → 椒盐噪声 → 滤波后

II. 去畸变（校正成像变形）

这是相机特有的关键预处理环节。由于相机镜头存在固有的光学特性，拍摄的图像在边缘区域常会出现径向畸变（如桶形畸变或枕形畸变，使直线变弯曲）。同时，因镜头组安装误差，还可能存在切向畸变。

我们需要利用相机标定（通常使用棋盘格标定法）获得的内参（焦距、主点坐标）和畸变系数（径向畸变系数k1、k2和切向畸变系数p1、p2），通过数学变换对每个像素的位置进行重新映射，将畸变图像“拉直”为符合真实世界投影的平面图像。这一步对于后续基于几何特征的测距和定位至关重要，否则锥桶的边缘位置会产生系统性偏差。

图3 棋盘格标定板：通过拍摄不同角度的棋盘格，计算相机内参与畸变系数

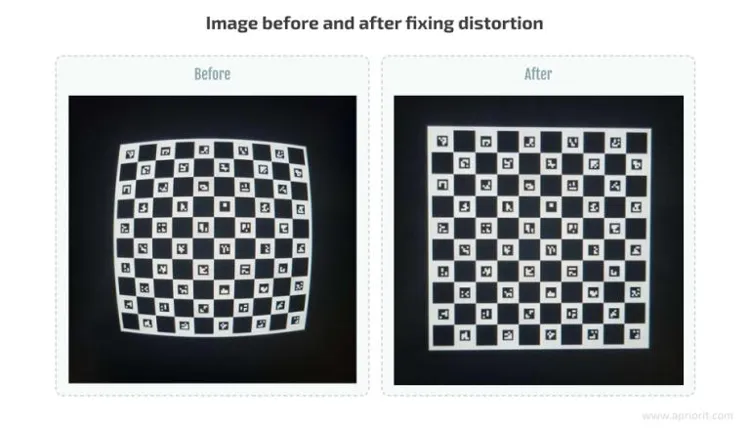

图4 去畸变前后对比：左侧原始图像边缘弯曲，右侧校正后直线恢复笔直

III. 颜色阈值分割

这是识别环节的关键。我们指定目标颜色（如黄色），电脑将图像从RGB空间转换到更符合人类感知的HSV（色调、饱和度、明度）空间。随后，它会根据设定的色调范围执行“筛选”：属于黄色的区域标记为白色，其余为黑色。一张彩色照片由此变为二值化的黑白剪影，白色区域即为锥桶候选区。

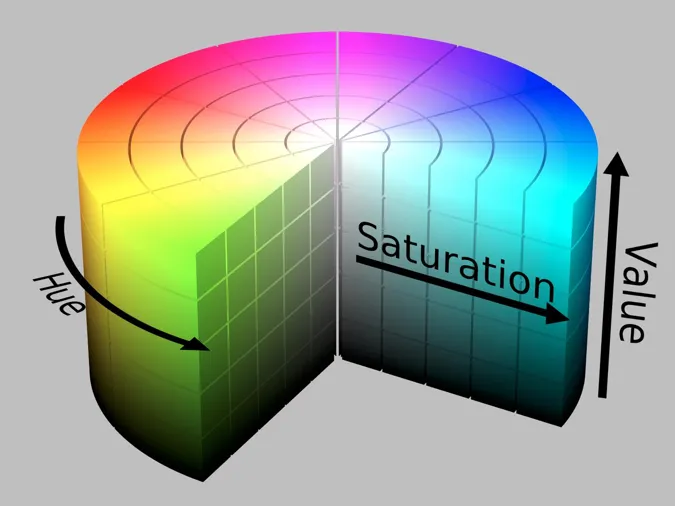

图5 HSV颜色空间模型：Hue（色调）、Saturation（饱和度）、Value（明度）

图6 颜色阈值分割：左侧四色原图 → 中间红色区域二值mask → 右侧提取结果

IV. 形态学处理与特征提取

上一步得到的白色区域可能存在孔洞或粘连。通过开运算、闭运算（类似图像修复）进行填充和分离。最后，算法根据面积、圆度、长宽比等几何特征，从候选区域中筛选出最像锥桶的目标，并输出其位置和类别。

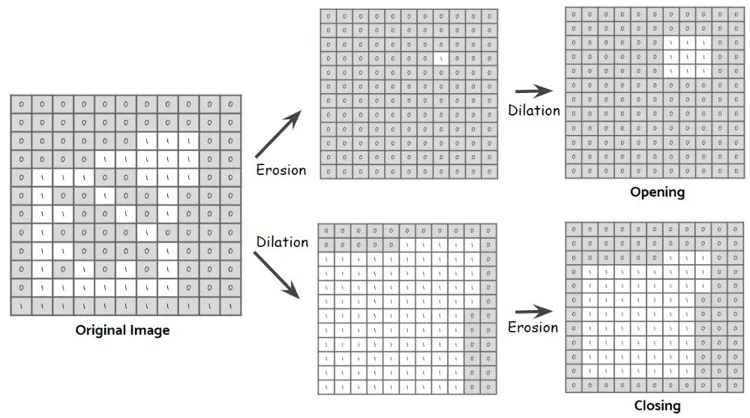

图7 形态学操作原理：腐蚀（Erosion）与膨胀（Dilation）组合形成开运算和闭运算

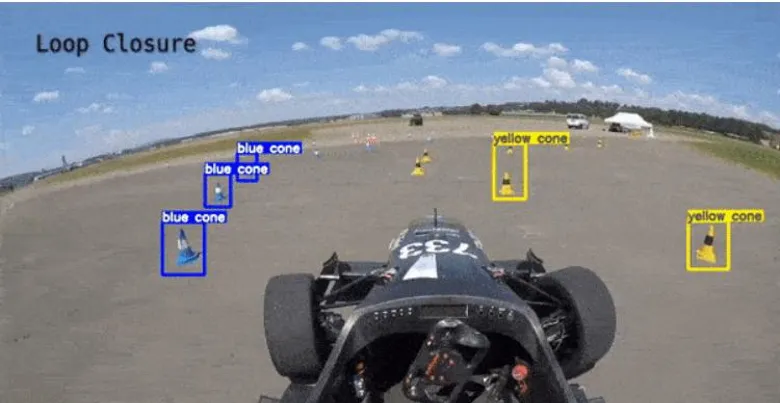

图8 FSAE赛车第一视角锥桶检测效果：blue cone（蓝锥）与 yellow cone（黄锥）被精准框出

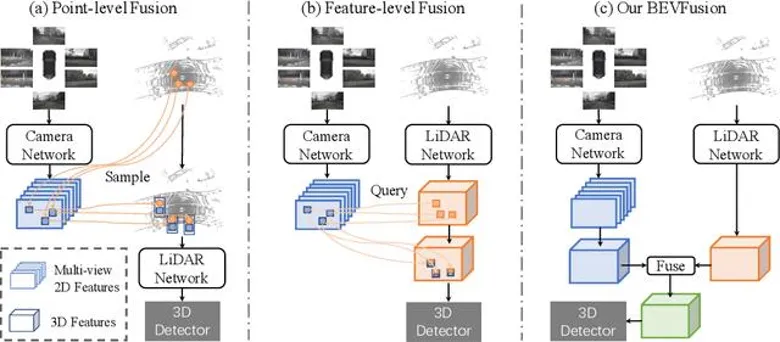

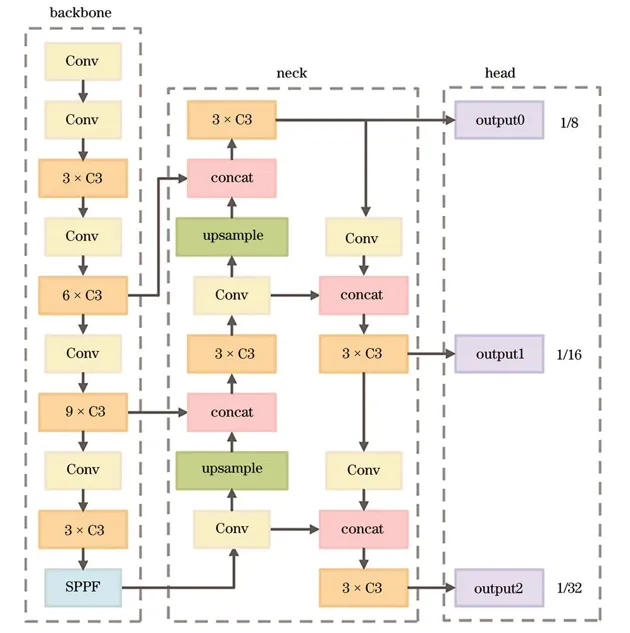

目前，更主流的方案是采用深度学习目标检测模型，如YOLO系列。此类算法无需人工设定颜色阈值，可通过大量数据自行学习锥桶的视觉特征，实现端到端的识别，具有更强的泛化能力。在FSAC赛场，许多车队使用YOLOv5/v8，直接输出锥桶的边界框与类别（blue_cone / yellow_cone / orange_cone等），再结合雷达数据完成空间定位。
