知识点

核心内容

考试重点/易混淆点

难度系数

比亚迪e5交流充电故障诊断流程

读取故障码、检查充电线缆阻值、检测车辆控制电路、验证高压电控总成

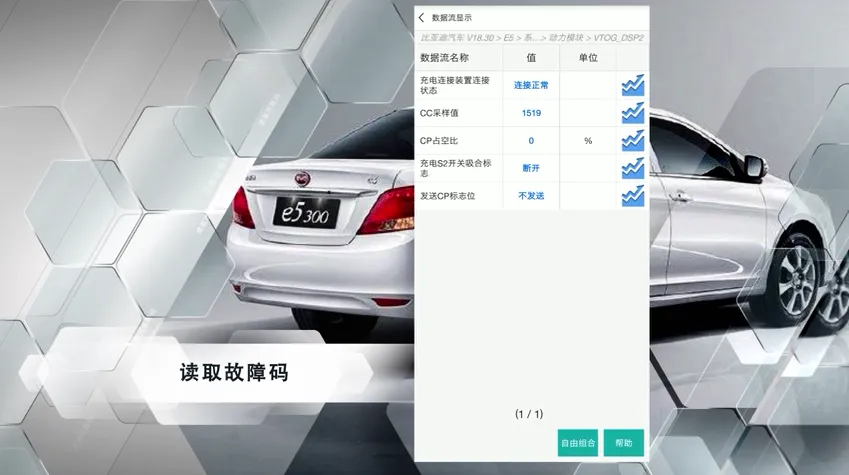

CP占空比为零、CC/CP端子阻值标准、线路短路/断路判断

★★★

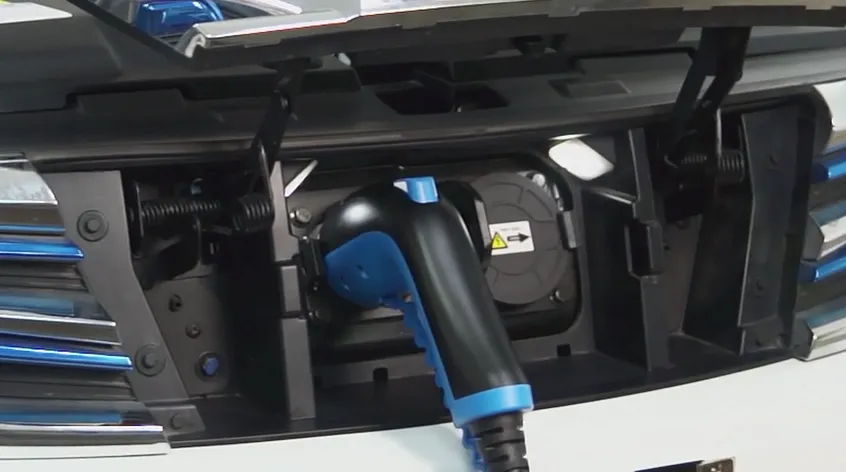

交流充电系统组成

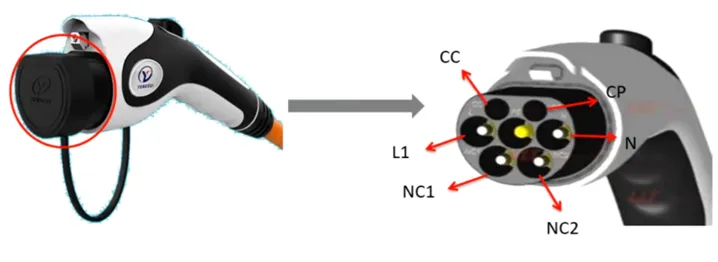

充电口（含CC/CP信号线）、充电线缆、高压电控总成

CC（充电控制信号）与CP（充电确认信号）功能区分

★★

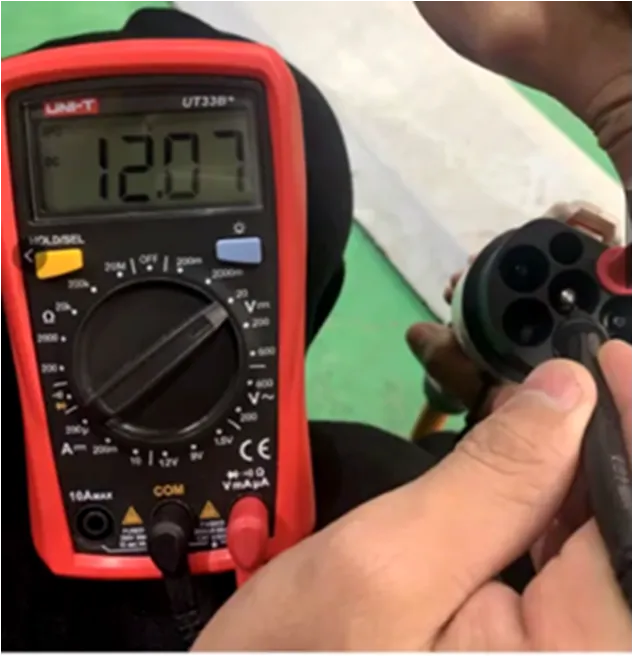

充电线缆检测方法

测量车辆端/供电端CC-PE阻值（680Ω/220Ω)、CP端子间阻值（<1Ω)

异常阻值对

应故障类型

（线缆损坏/接触不良）

★★

高压电控总成检测

CC端子对地电压（4.5-5V）、CP/CC线路通断测试

电压异常需

更换高压电控总成

★★★

故障排除验证

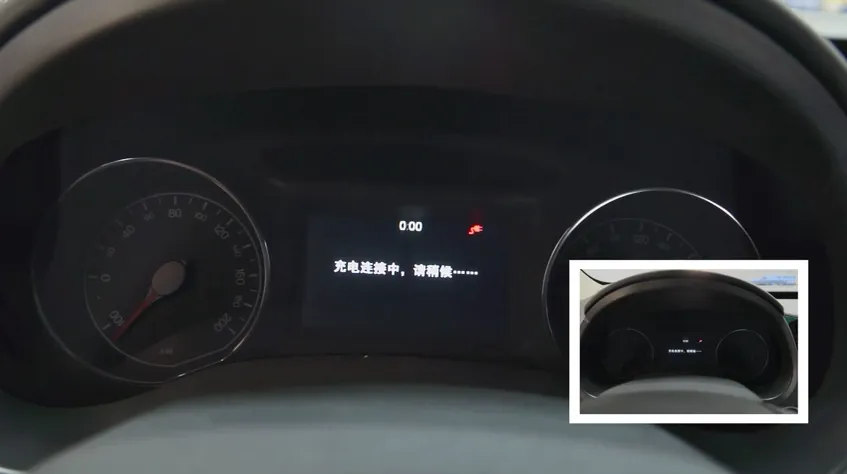

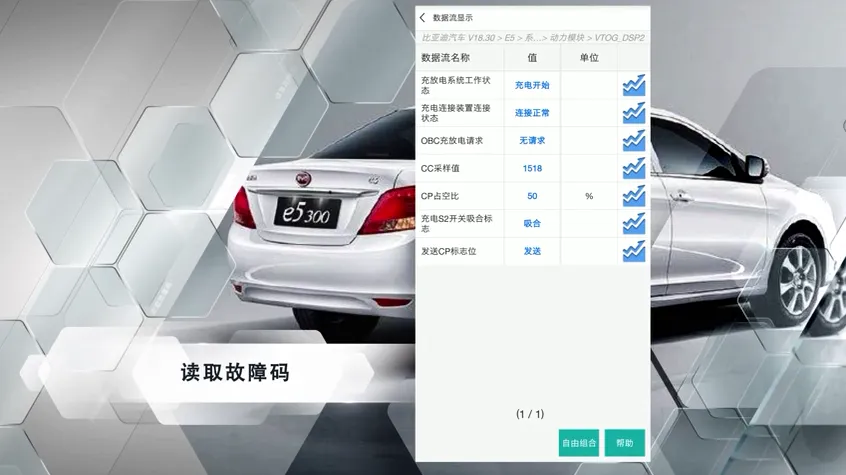

充电桩连接后仪表显示功率、数据流确认充电连接状态

充电成功标

志与故障码清除

★
