SUV机械式转向器设计——车辆工程毕设案例分享

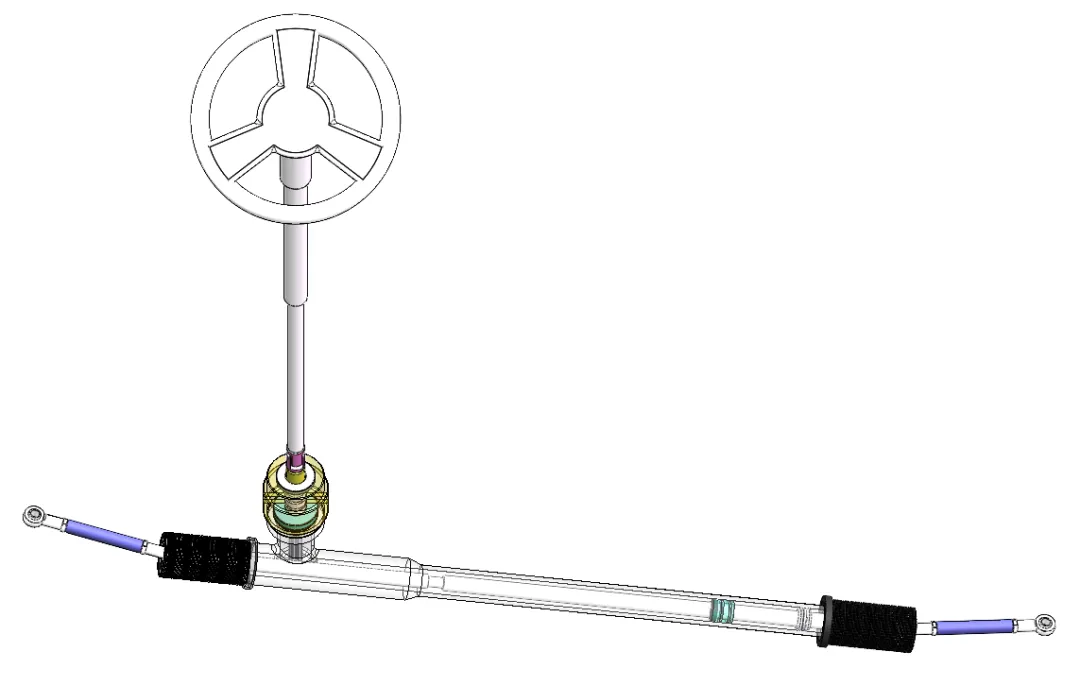

本文《某SUV机械式转向器设计》以大众途观L为研究对象，针对其中型SUV的操控性能需求，设计了一款电子助力齿轮齿条式转向器。论文主要设计内容如下：

1. 整车参数与需求分析：基于大众途观L整车参数（轴距2791mm、前轴载荷1100kg、轮胎气压0.25MPa等），分析了转向系统的性能要求，包括转向轻便性、操纵稳定性、转向精准性、可靠性与耐久性，为后续设计提供依据。

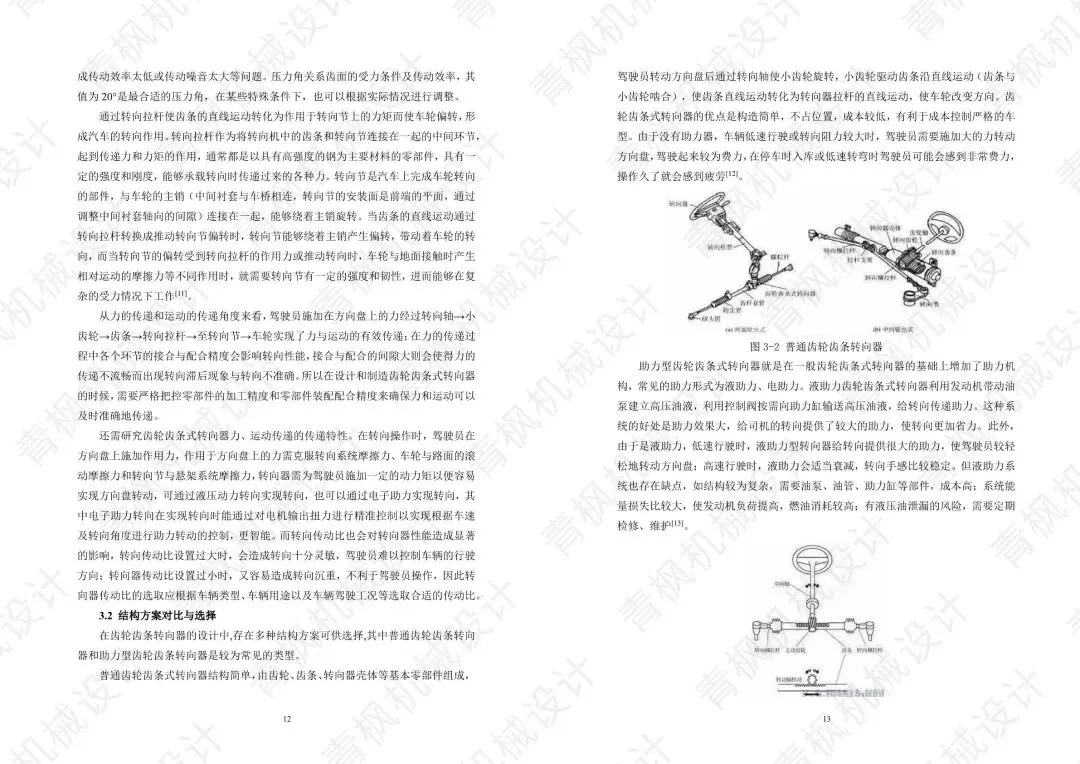

2. 转向器方案确定：对比普通齿轮齿条式、液压助力式和电子助力式三种方案，综合考虑途观L的家庭用车定位及对操控舒适性的高要求，最终选定电子助力齿轮齿条式转向器。该方案可根据车速智能调节助力大小，实现低速轻便、高速沉稳的转向手感。

3. 关键部件设计计算：

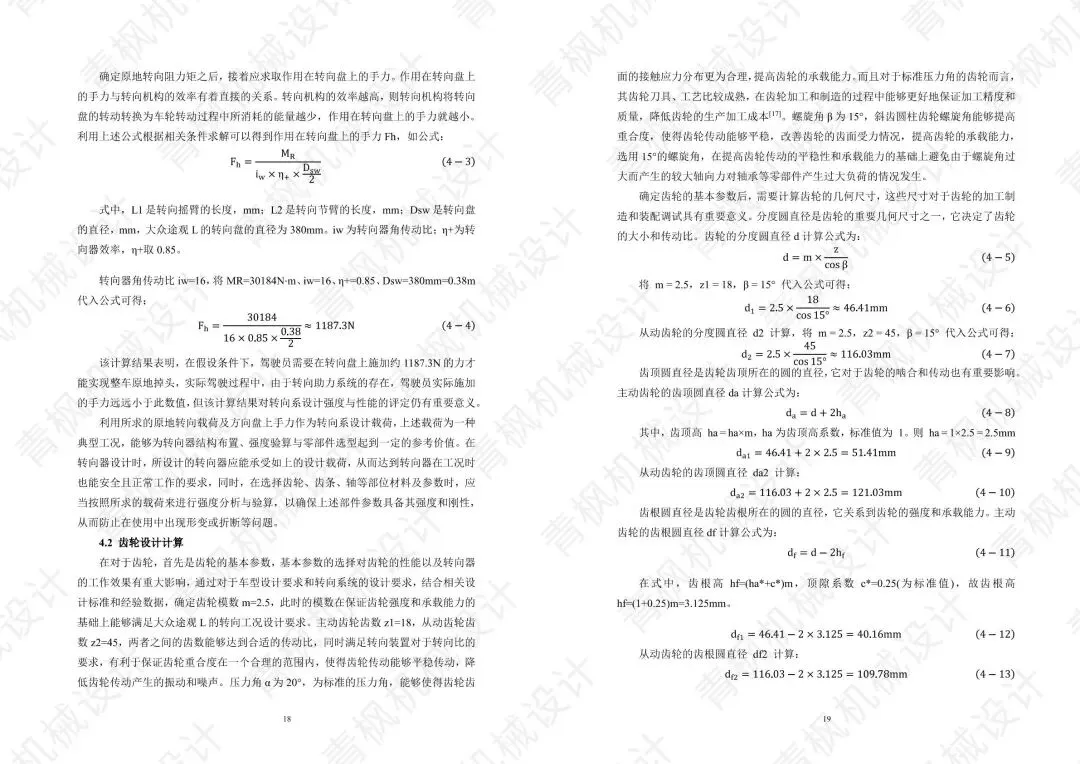

• 载荷计算：采用半经验公式计算原地转向阻力矩MR=30184N·m，并求得转向盘手力Fh≈1187.3N，作为结构设计的载荷依据。

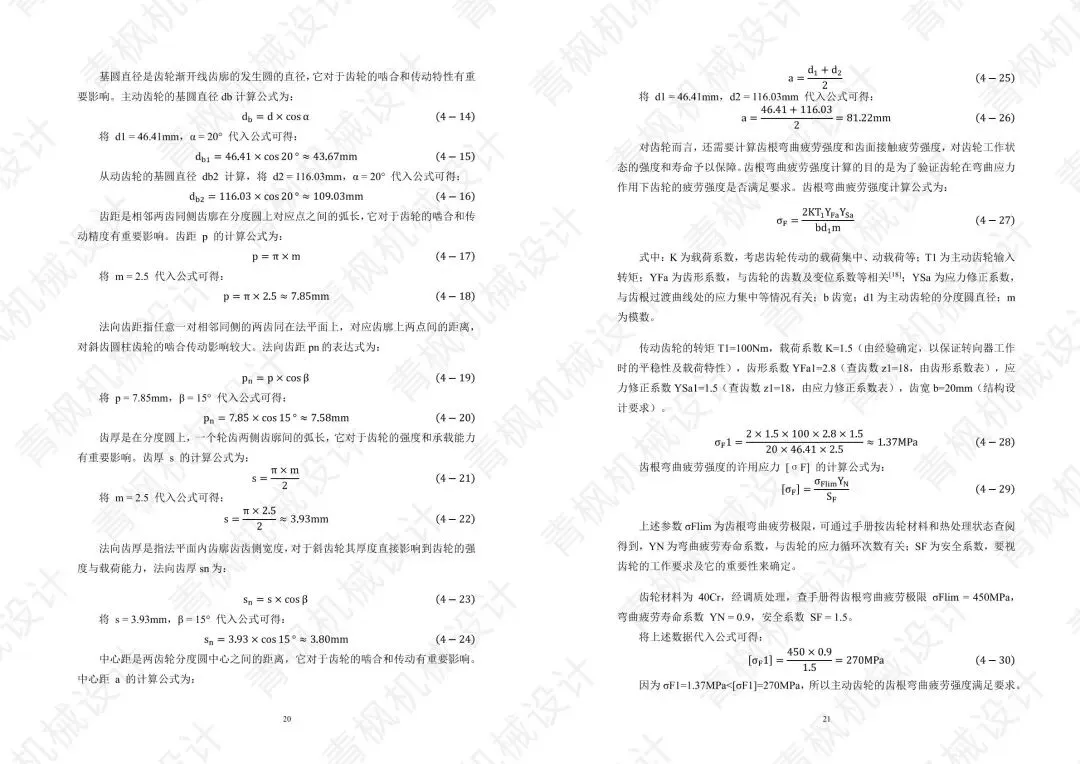

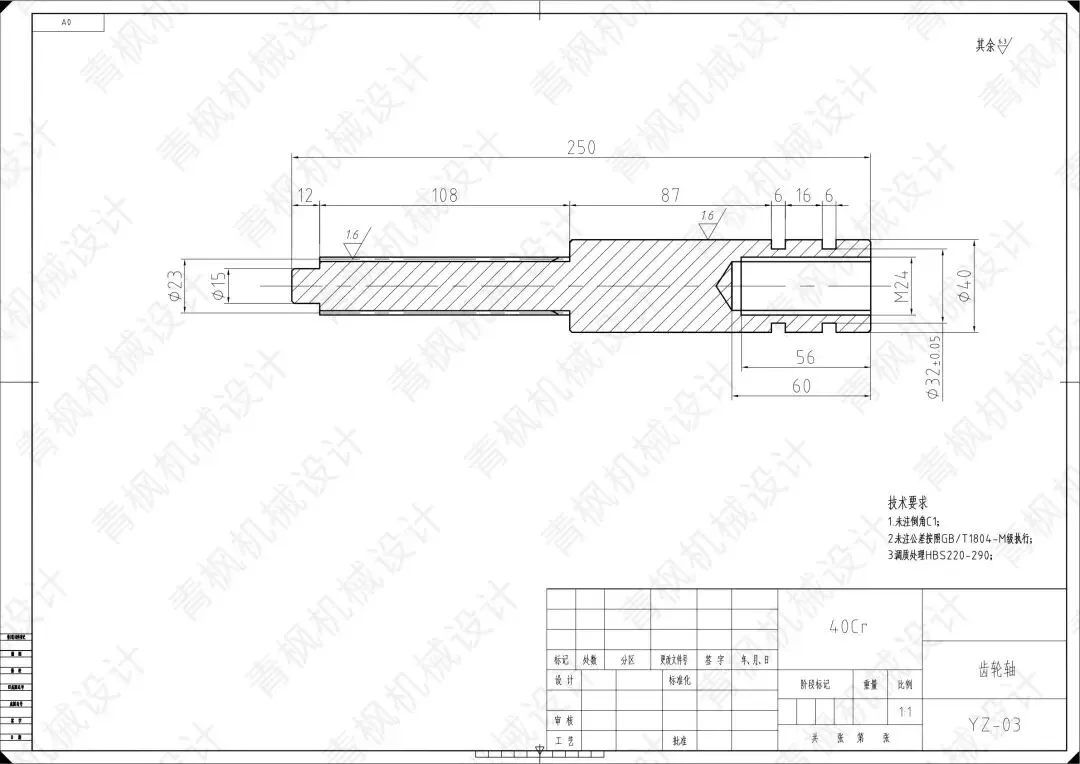

• 齿轮设计：选用40Cr合金钢，模数m=2.5，主动齿轮齿数z1=18，从动齿轮z2=45，压力角20°，螺旋角15°。经计算，分度圆直径d1=46.41mm、d2=116.03mm，齿根弯曲应力σF1=1.37MPa、σF2=0.49MPa，齿面接触应力σH1=470.43MPa，均远小于许用应力，强度满足要求。

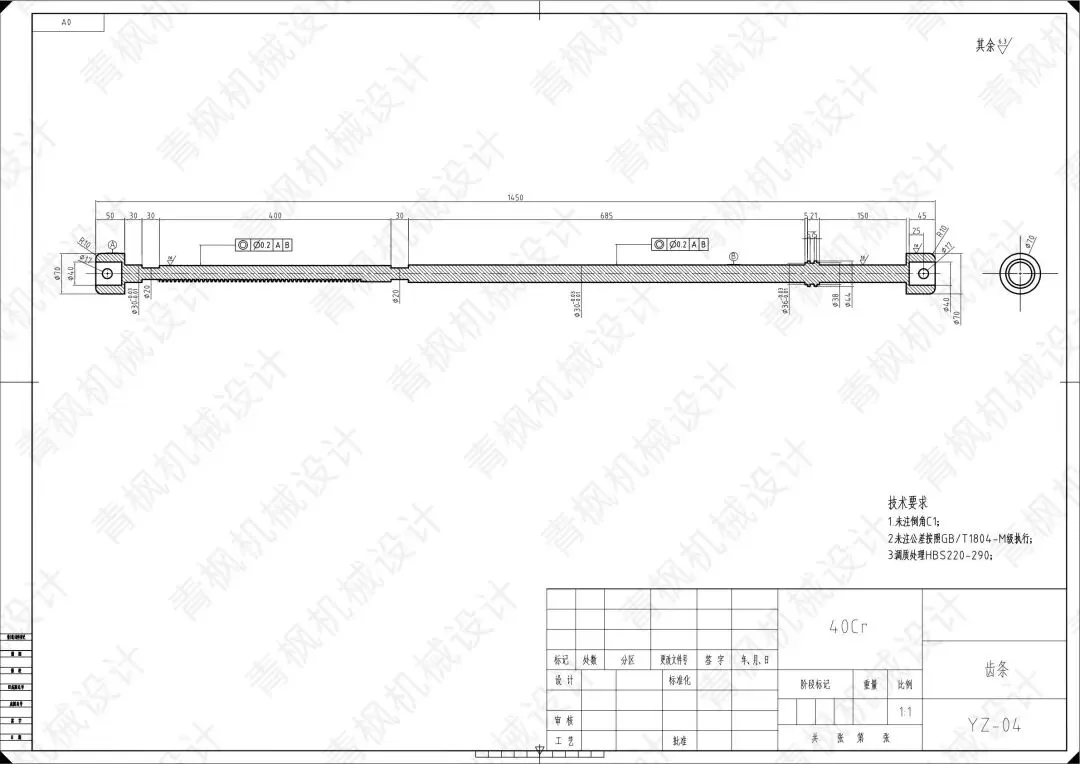

• 齿条设计：模数2.5，齿数23，螺旋角8°，齿条长度131.25mm。经强度校核，齿根弯曲应力22MPa，齿面接触应力315.73MPa，均满足要求。

• 转向横拉杆：长度450mm，直径25mm，经拉压强度计算（应力20.4MPa）满足要求，但弯曲强度（应力654MPa）不足，需优化尺寸或材料。

• 辅助部件：导向座（内径30mm、外径40mm）采用青铜或尼龙材料；预紧弹簧刚度50N/mm，缓冲弹簧刚度80N/mm。

4. 设计验证：通过齿根弯曲疲劳强度、齿面接触疲劳强度等校核计算，确保齿轮、齿条等关键部件在复杂工况下的可靠性与耐久性。

该转向器设计通过精确的参数计算与强度校核，实现了结构紧凑、操控精准、助力智能的目标，为中型SUV转向系统提供了可靠的技术方案。

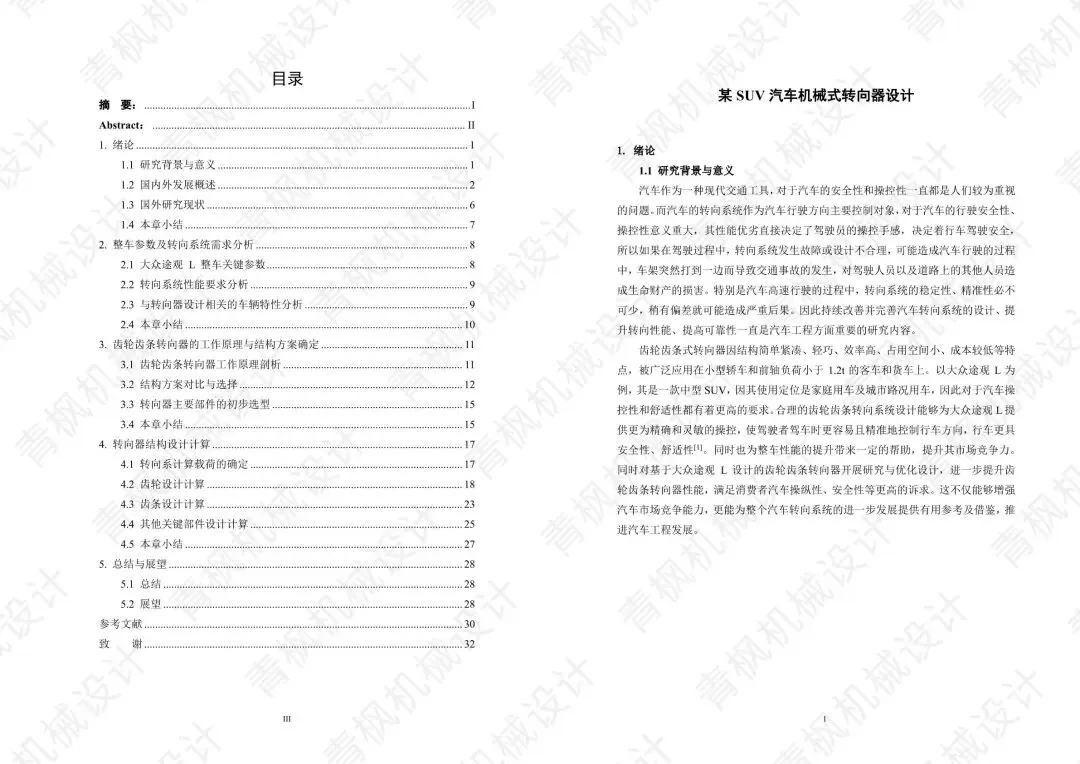

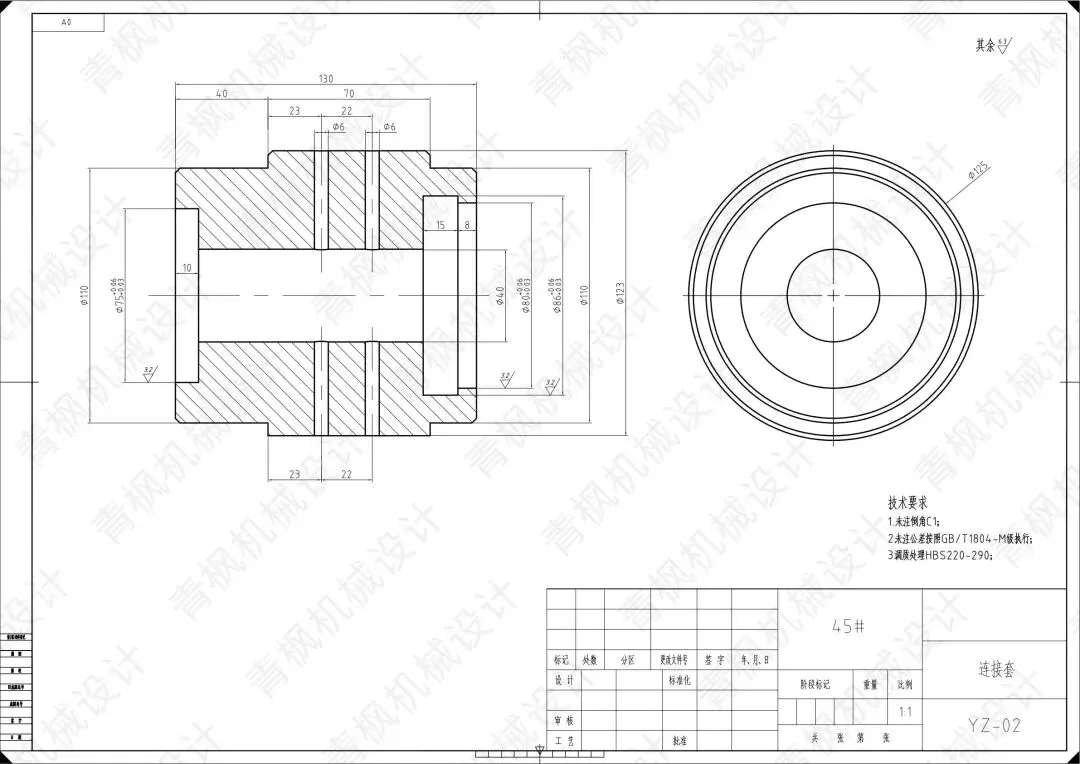

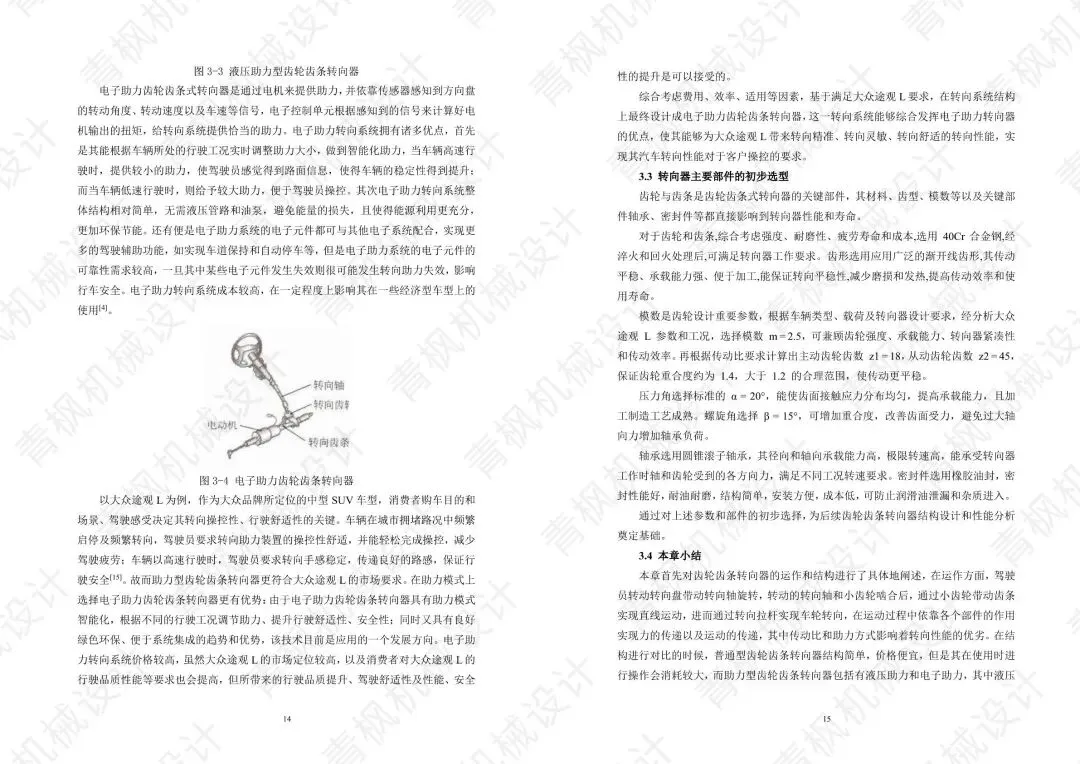

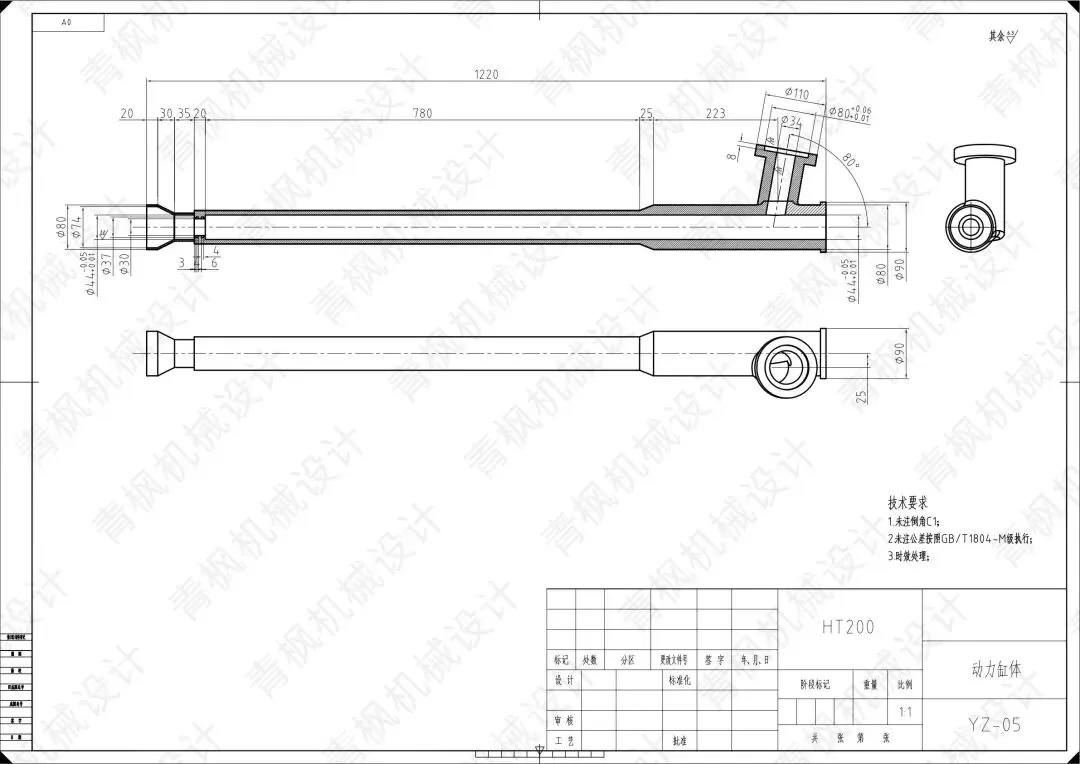

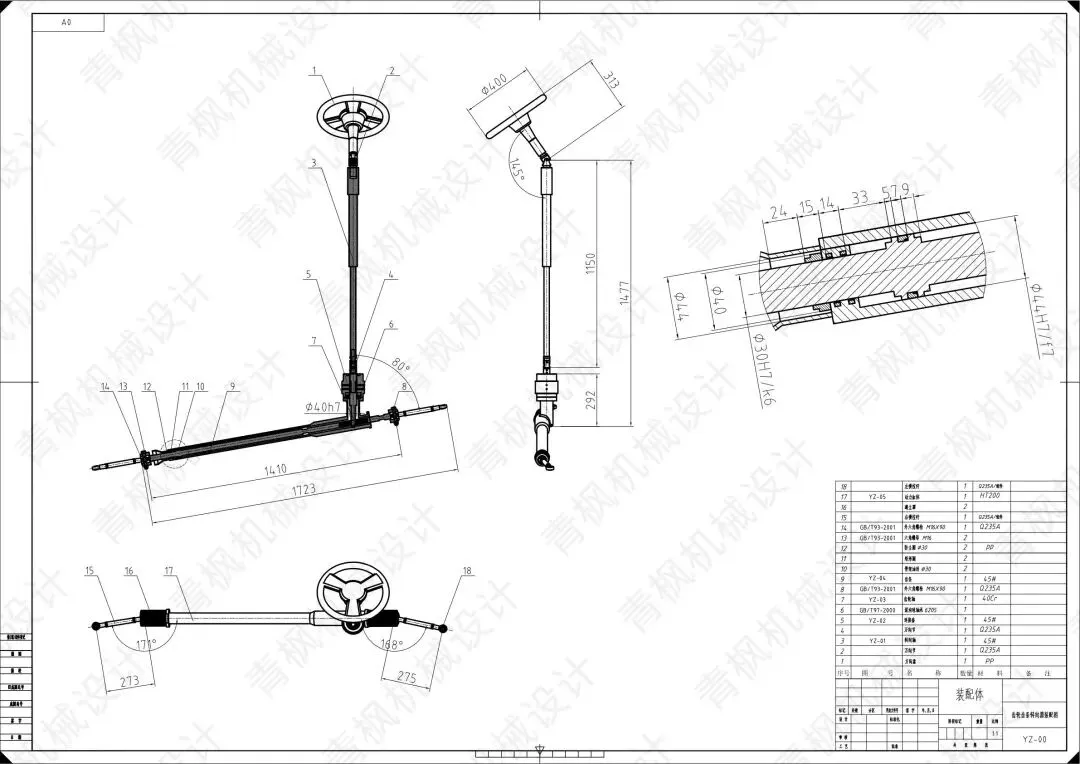

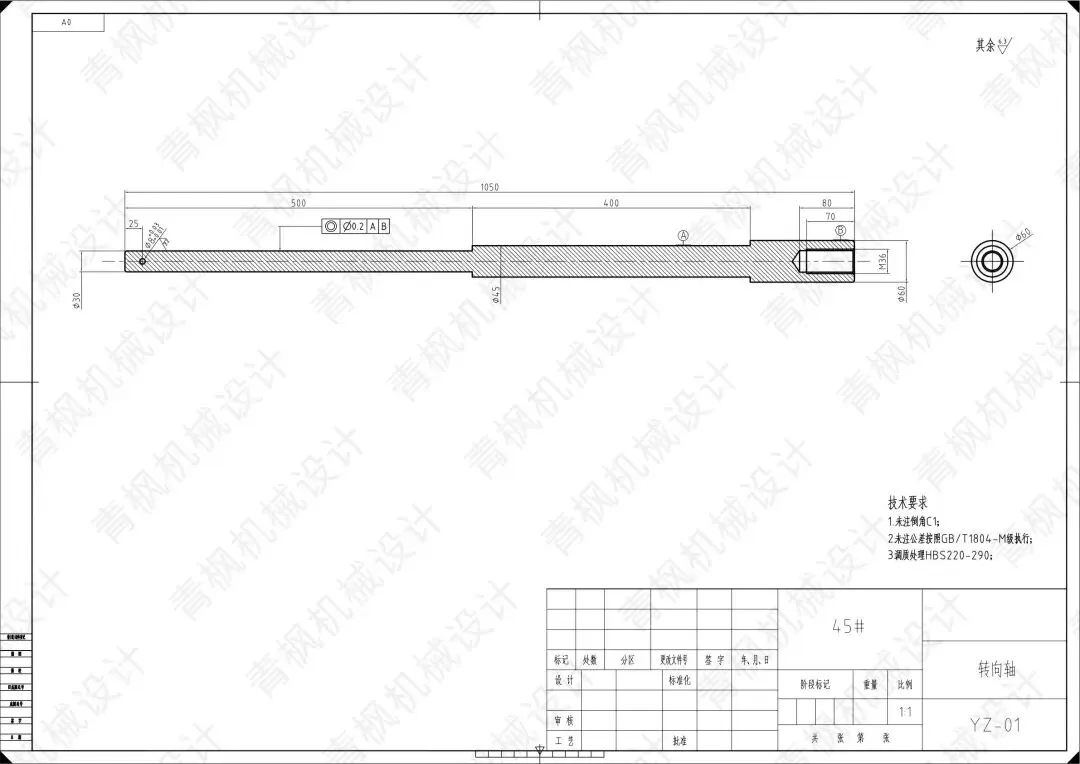

设计内容展示
