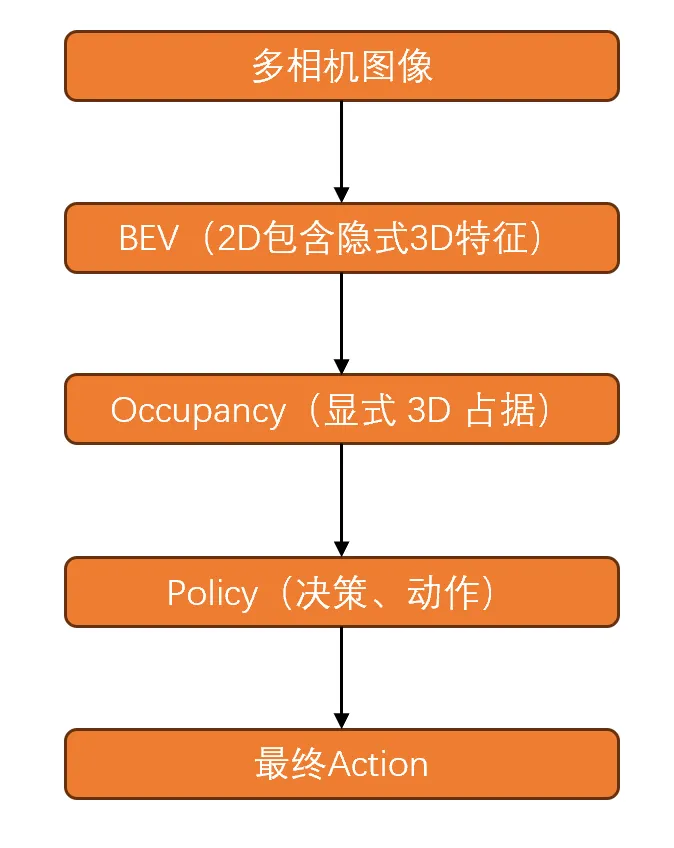

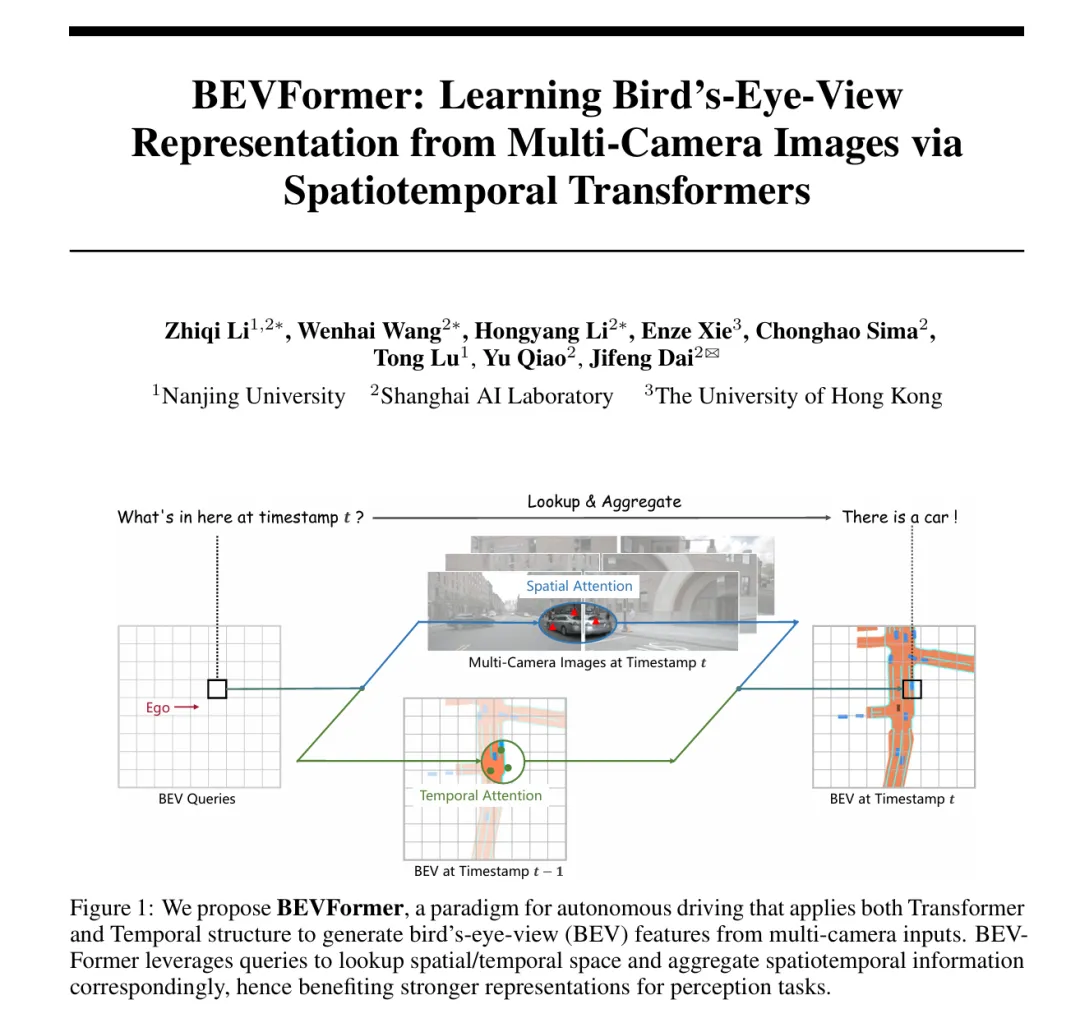

在自动驾驶的纯视觉路线下（BEV+Occupancy+端到端Action），一套简洁而强大的技术链路逐渐成为行业共识：以多摄像头图像为输入，通过Transformer构建统一BEV（Bird's Eye View：鹰眼视角即鸟瞰图）特征空间，再由Occupancy占据网格完成稠密三维环境重建，最终直接输出车辆控制 Action，实现从感知、环境建模到决策动作的全链路一体化。本系列会从原理、架构与技术关系出发，拆解BEV、Occupancy与Action如何协同，构成新一代纯视觉自动驾驶的核心范式。整条链路的流程图如下，本文重点介绍第一部分BEV。我们还是找一篇相对比较新的BEV论文，该论文由南京大学、上海AI实验室以及香港大学的同学们共同完成，主要讲的就是BEV作为统一特征表示在自动驾驶的感知领域所起到的关键作用。https://arxiv.org/pdf/2203.17270
基于多摄像头图像的3D视觉感知任务（包括3D检测和地图分割）是自动驾驶系统的核心。在这项工作中，论文里提出了一个名为BEVFormer的新框架，它利用时空Transformer学习统一的BEV表征，以支持多种自动驾驶感知任务。BEVFormer是首个基于纯摄像头（Camera-only）、利用Transformer架构构建统一BEV表征的框架，它的核心创新在于：- 首次将时空Transformer引入BEV感知，同时融合空间多视角信息与时间序列信息。
- 提出了“BEV查询（BEV Queries）”的范式，通过预定义的网格状查询，直接从多摄像头图像中 “查找并聚合” 时空信息，生成统一的BEV特征图。
- 在nuScenes测试集上取得了56.9% NDS的成绩，超越了此前的纯视觉 SOTA，并与激光雷达基线性能相当，证明了纯视觉方案的巨大潜力。

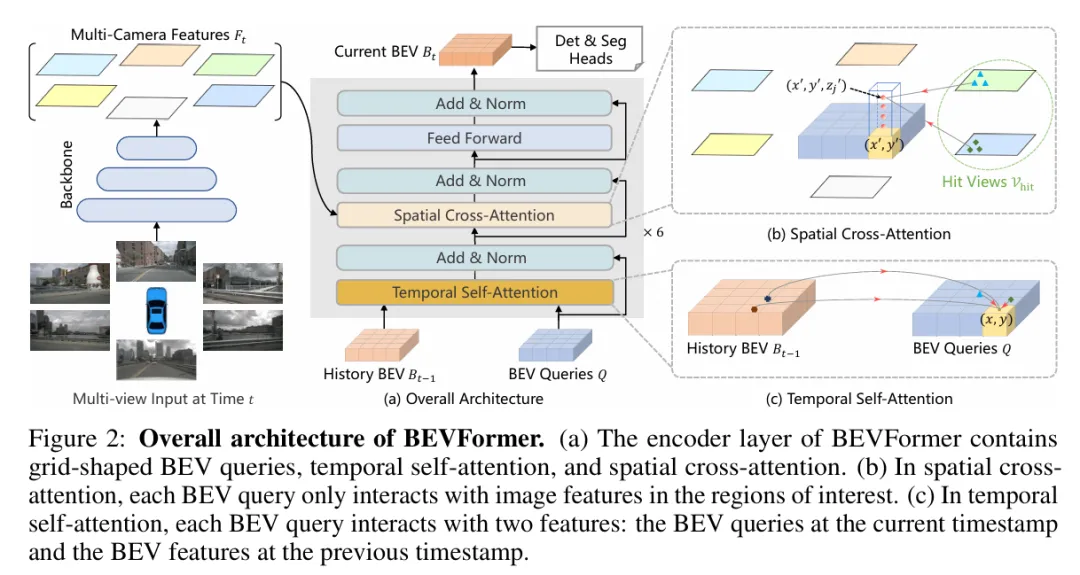

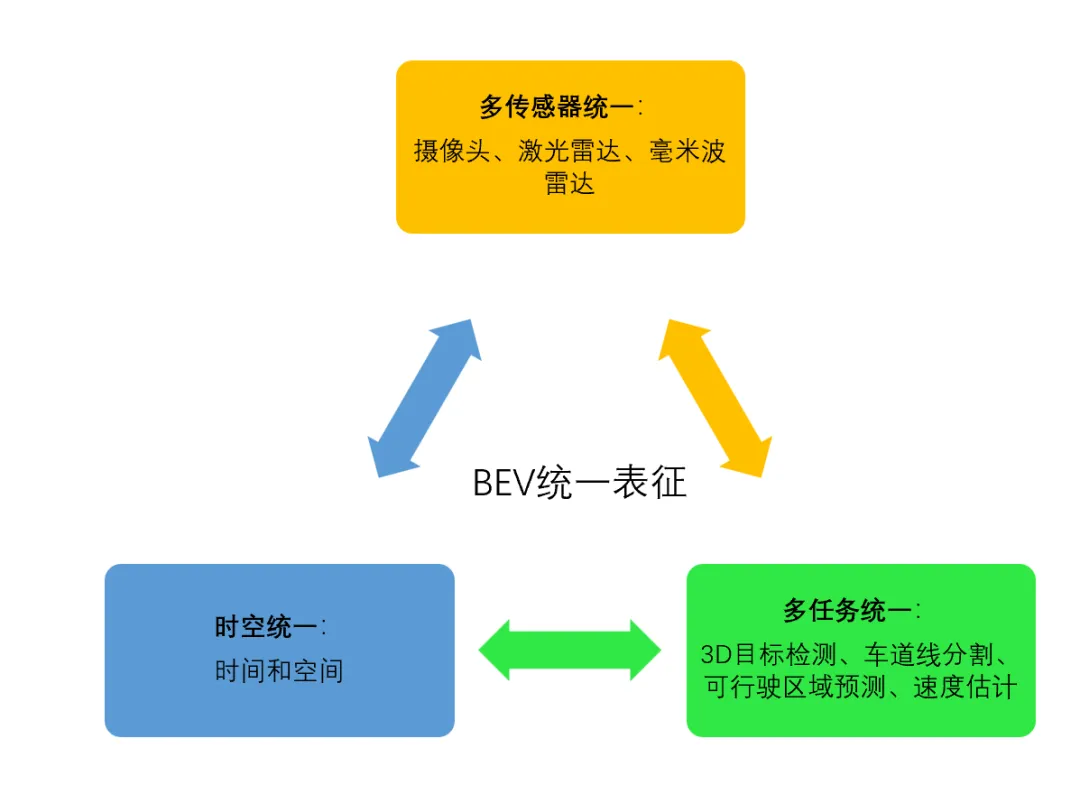

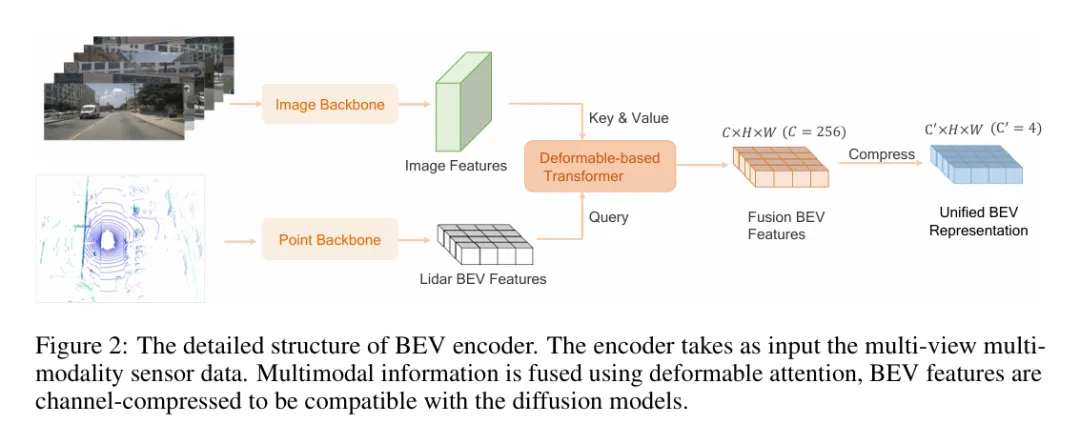

每个BEV查询，通过空间交叉注意力cross attention，在当前时刻的多摄像头图像中，查找对应位置的视觉特征。时间注意力（Temporal Attention）每个BEV查询，通过时间自注意力self attention，与上一时刻的BEV特征进行交互，融合历史信息。空间查询包含多个维度的信息，因此采用cross attention用于空间信息的聚合，而时间查询更像是一个时序序列，因此采用了self attention以循环方式融合历史BEV信息。从技术选型上，也非常合理，符合业务实际的场景与特点。统一的BEV表征可以理解成自动驾驶系统里的一张“动态数字地图”，它是把所有传感器信息（多摄像头、甚至激光雷达、毫米波雷达）都融合成的一个自车视角下的2D俯视特征图，是后续所有感知、预测和决策任务的 “共同语言”。在下面第二部分Occupancy部分就会看到。需要强调的是，BEV表征虽然是一张2D的结构化网格图，但是里面保存的并不是像素！而是高维特征向量，这些特征向量里面编码了和自动驾驶相关的所有细节信息，例如这个位置有没有车，有没有障碍物，有车的话，车速多少，方向是什么等等。而且，2D里面还隐含了3D的信息（如图1），用于后续Occupancy的3D还原。如图3所示，这个统一表征是基础中的基础，除了上面提到的时空统一之外，还包含多传感器统一（论文里纯视觉只有Camera，但是架构是支持雷达的），特别是支持多任务统一，这种“柔性架构”的设计才是最重要的，一个架构直接把3D目标检测和图像分割两大重要任务都完成了。如图4所示，BEVFormer的编码器Encoder层由6个相同的Transformer块堆叠而成，每个块包含两个核心注意力层。整体架构其实还是比较简单易懂的，核心就是利用Encoder学习特征。- 多摄像头图像在时间戳
t输入的多视角图像，经Backbone提取为Multi-Camera Features F_t，直接输入到空间交叉注意力。 - BEV Queries Q预定义的网格状查询，代表自车周围的BEV空间位置。
- History BEV B_{t-1}
除了时间和空间注意力之外，其他都是Transformer标准操作。- Temporal Self-Attention（时间自注意力）当前BEV查询与上一时刻的BEV特征交互，融合历史信息。
- Add & Norm
- Spatial Cross-Attention（空间交叉注意力）
- Add & Norm
- Feed Forward
- Add & Norm
- 经过6个编码器层后，输出当前时刻的BEV特征
Current BEV B_t。 - 该特征图直接输入到Det & Seg Heads，用于3D检测、地图分割等下游任务。Det就是Detection，即3D检测，Seg就是Segmentation，即地图分割。

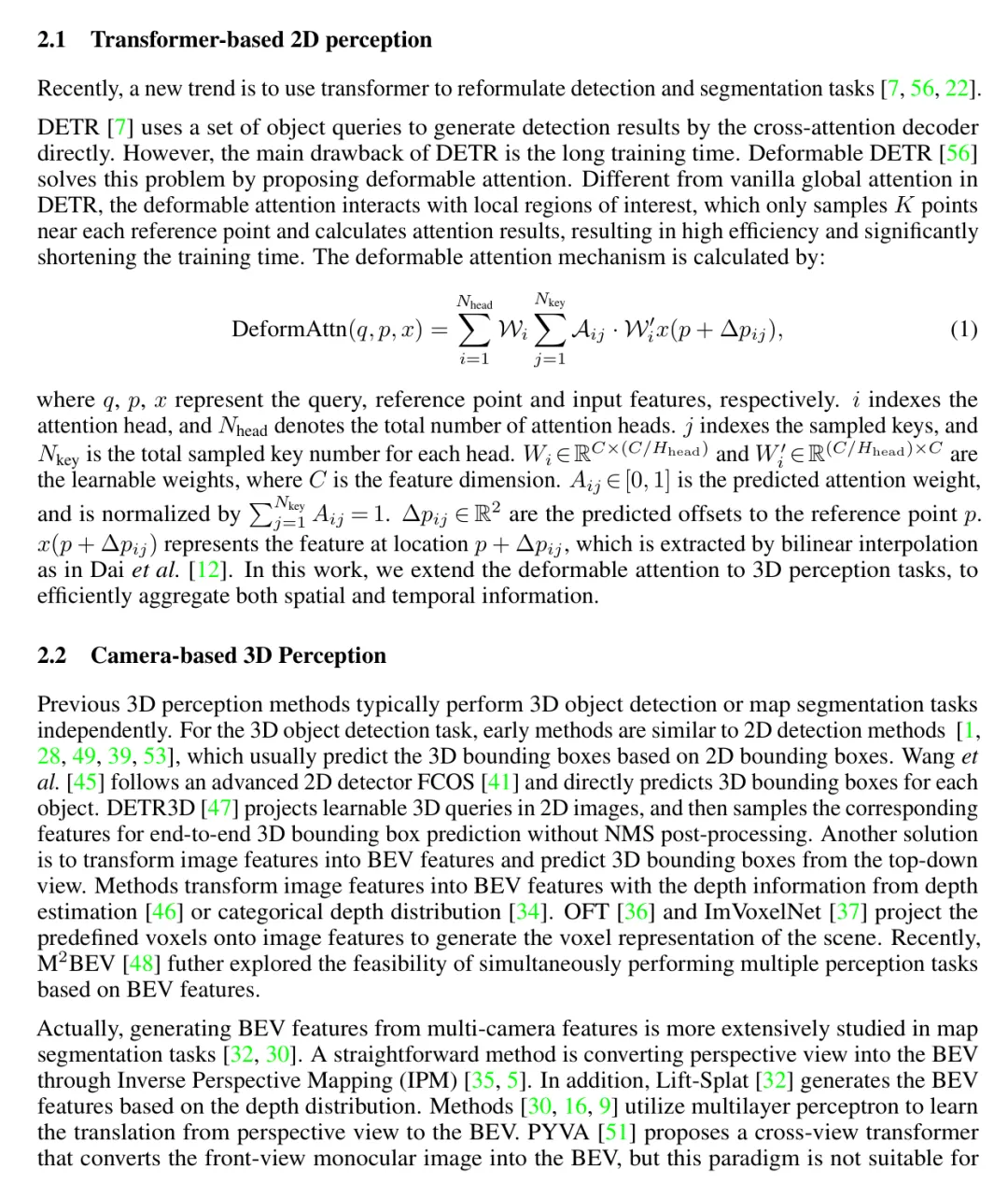

此外，论文里还提到了两个相关创新点被BEVFormer借鉴了，其实更像是一个优化的策略。DETR就是Detection Transformer，顾名思义，专门用来做目标识别的Transformer。而Deformable DETR就是可变形注意力，对应编码器层的Spatial Cross-Attention（空间交叉注意力）。核心优化点就是，空间交叉注意力没有对整张图像做全局注意力，而是像 Deformable DETR一样，只在每个BEV查询对应的3D点反投影到图像上的局部区域（ROI）内采样特征，大幅提升效率。至于Camera-based 3D Perception的BEV路线，核心思路就是先将图像特征转换为BEV特征，再从俯视视角预测3D框。这比直接基于2D图像检测基础上，直接预测3D框的效果要好很多，因为纯2D的检测结果，难以处理遮挡和深度模糊问题。BEVFormer也正是在这一背景下，提出了时空Transformer的新范式，直接从多摄像头图像中生成统一的BEV表征，解决了传统方法在效率、精度和时序融合上的痛点。

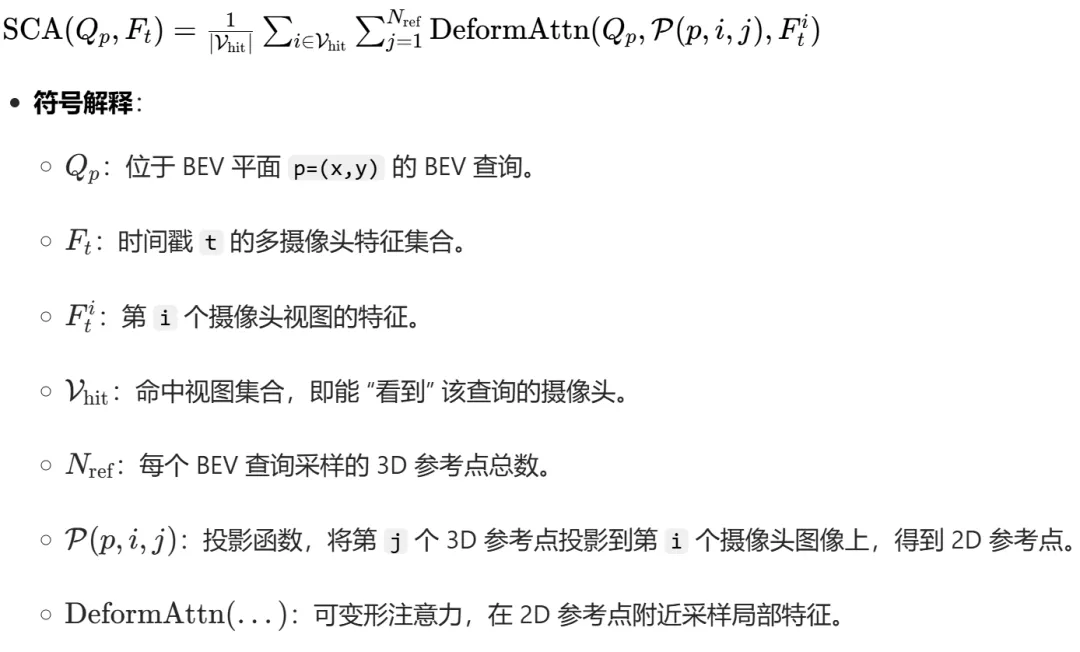

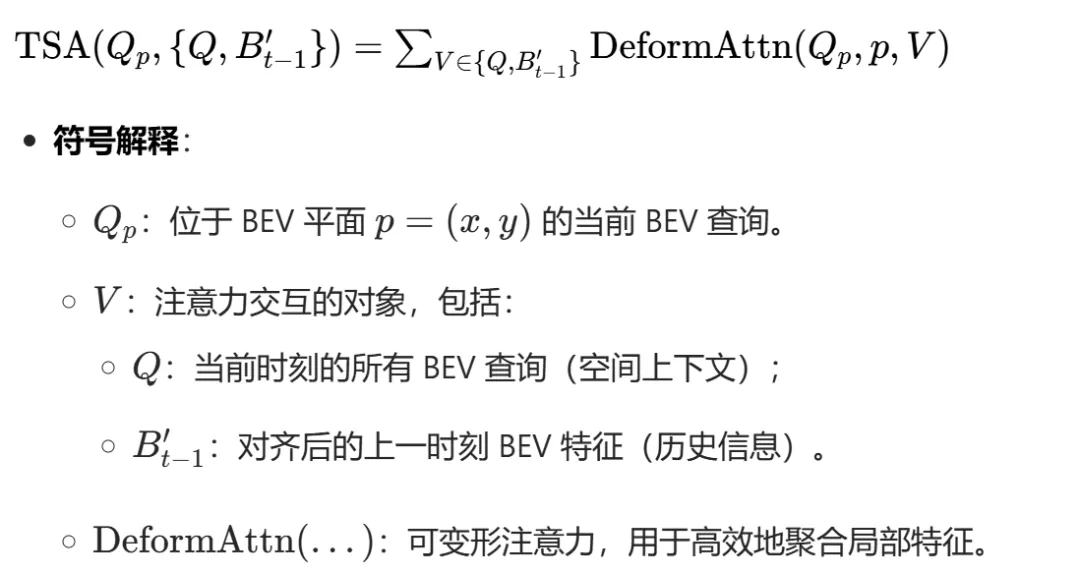

空间交叉注意力（Spatial Cross-Attention, SCA）SCA的核心是：每个BEV查询，只和“能看到它”的摄像头图像局部区域交互，从而避免全局注意力的巨大开销。具体公式如下，里面涉及到的核心就是先3D采样（pillar-like query，见图4的右上角图b，就是在柱子的不同高度进行采样），然后将采样点投影到2D去判断坐标是否命中Query区域，即是否hit views，是的话就参与计算。这样，每个BEV查询就只与这些 “命中视图” 交互，大幅减少计算量。下面的公式的意思就是，对所有命中视图|Vhit|和所有3D参考点Nref的可变形注意力DeformAttn结果取平均，得到最终的SCA空间交叉注意力输出。其实就是一个二层循环，首先遍历所有命中的坐标点|Vhit|集合，然后基于某个坐标点Vi，再去遍历所有采样的参考点i。时间自注意力（Temporal Self-Attention, TSA）BEVFormer设计了时间自注意力TSA，通过融合上一时刻的历史BEV特征，让当前的BEV表征更具时序鲁棒性。具体公式如下，TSA比SCA简单，这里就不再赘述了，感兴趣同学可以去论文里找细节。有一点需要强调一下，无论是SCA还是TSA都离不开Query，特别是在模型训练的阶段，有了Query的指引（比如“车正前方5米”、“车左侧3米”等），模型才能快速的学习到BEV表征，而且会和Query（坐标）相关联。下图6是BEV表征生成的总流程，我们清晰地看到Query在其中的作用，这和Transformer其实是一样的。图片来源https://arxiv.org/pdf/2407.05679v1

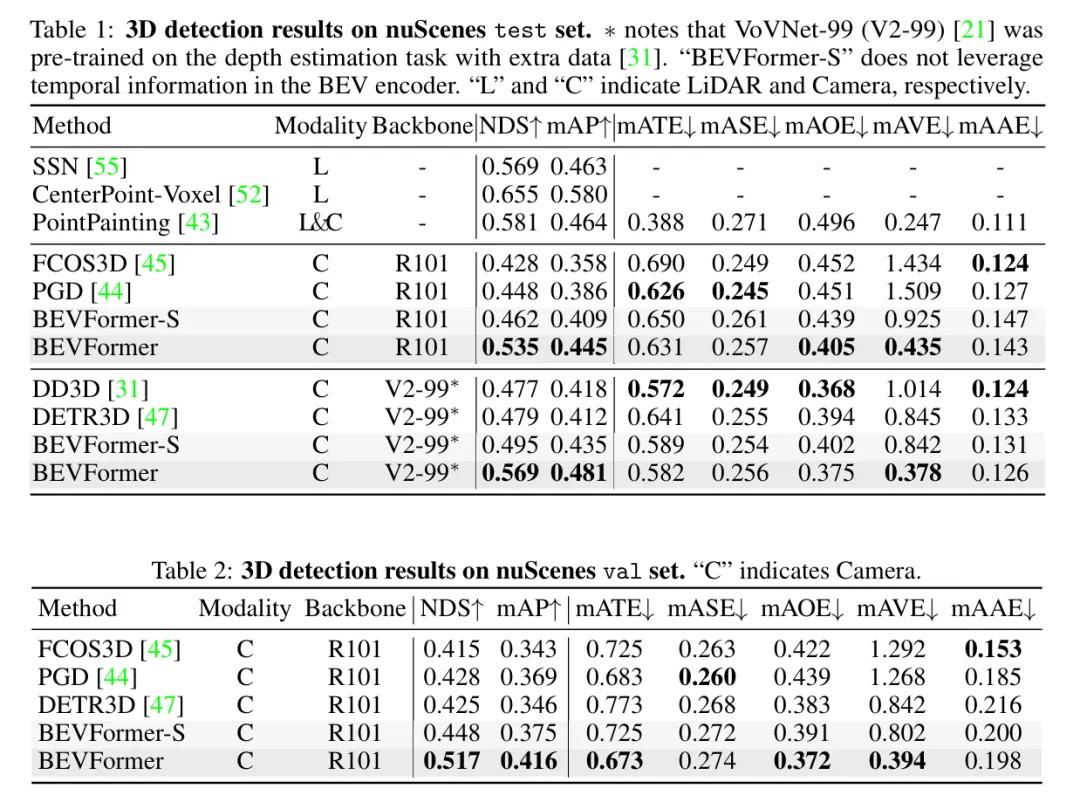

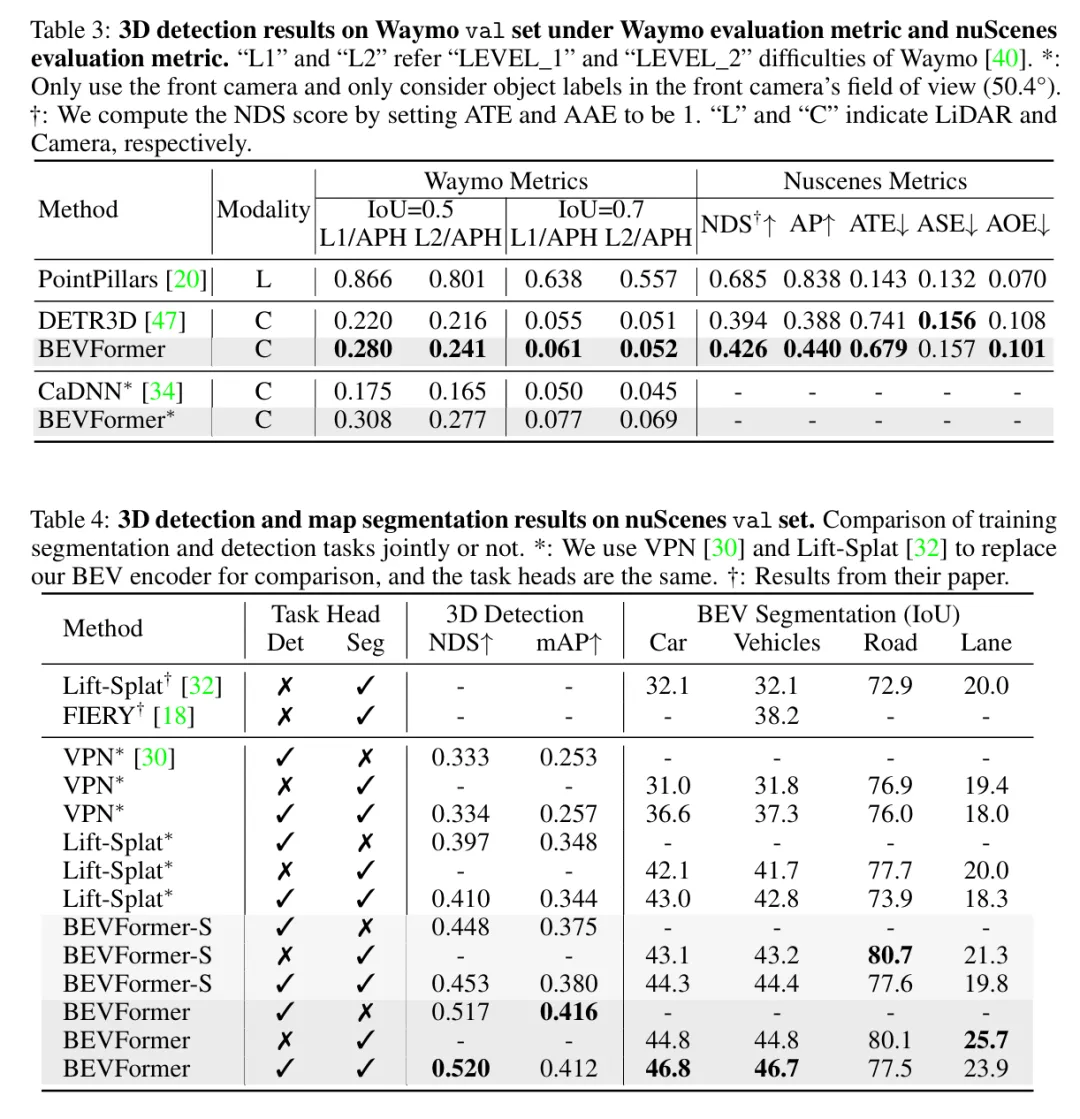

按照惯例，直接贴出论文的实验结果，效果还是非常好的！其实我们仔细想想，为什么BEV叫鸟瞰视图，就是它把三维信息通过“俯视”压缩成二维了（类似机械制图的俯视图），也就是把深度信息给融合到2D图片里面了，这为接下来Occupancy占据网络恢复3D空间，提供了丰富的信息来源。图片来源https://openaccess.thecvf.com/content/CVPR2023/papers/Hu_Planning-Oriented_Autonomous_Driving_CVPR_2023_paper.pdf

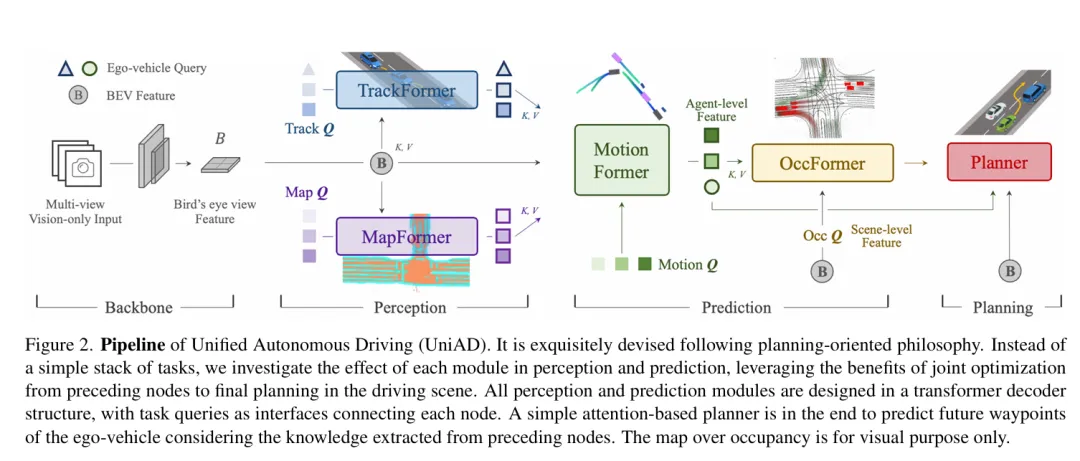

图7是uniAD统一自动驾驶的全流程，我们今天介绍了BEV，下一次，我们介绍occupancy占据网格。欢迎关注、转发
