令人迷糊的自动驾驶坐标系全解析

自动驾驶的全链路（感知、定位、融合、规划、控制）本质上是空间信息在不同坐标系间的流转与计算，不同坐标系对应不同环节的计算需求，坐标系转换是实现自动驾驶空间信息统一的核心基础。由于自动驾驶系统重涉及多种坐标系，因此特别容易使人迷糊，本文将从坐标系详细定义、特点与应用对比、转换的核心原因、最优转换方法四个维度，进行系统性解析。

一、自动驾驶核心坐标系详细介绍

自动驾驶坐标系体系可分为三大层级：感知层坐标系、车身核心中间坐标系、定位与地图全局坐标系，各坐标系的定义、轴向、基准严格遵循车载标准与工程实践。

1. 感知层坐标系

感知层坐标系是传感器原生输出的基准坐标系，核心用于描述传感器捕捉到的环境目标的相对位置，是自动驾驶环境感知的输入基础。

1.1 像素坐标系（u-v坐标系）

• 核心定义：数字图像的原生离散坐标系，原点在图像左上角，u轴沿图像宽度水平向右，v轴沿图像高度垂直向下，单位为像素（pixel），坐标值为整数。

• 核心特点：2维离散坐标系，无物理尺度，与图像分辨率强绑定，仅描述像素的行列位置，无三维空间信息。

• 应用范围：相机图像像素级处理，包括目标检测 bounding box 输出、语义分割像素标注、图像特征点提取、视觉SLAM像素匹配。

1.2 图像坐标系（成像平面坐标系，x-y坐标系）

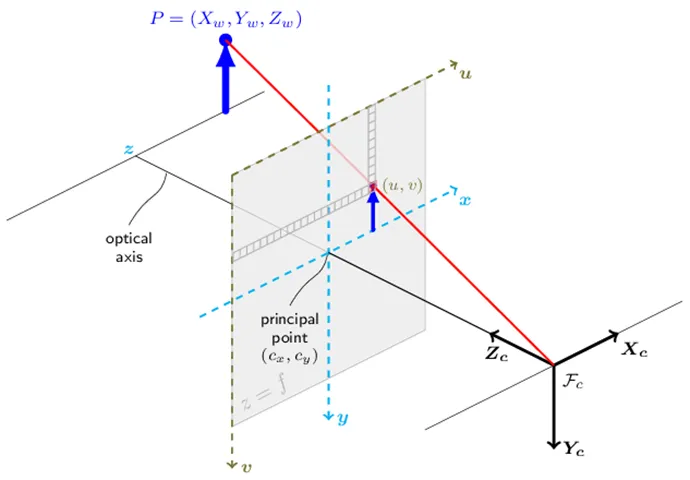

• 核心定义：像素坐标系的物理化转换，是衔接2D像素与3D空间的桥梁。原点在相机光轴与成像平面的交点（主点）（图像中心附近），x轴水平向右，y轴垂直向下，与像素坐标系平行，单位为毫米（mm），是连续物理坐标系。

• 核心特点：2维连续坐标系，具备物理尺度，与相机内参强相关，消除了图像分辨率对空间计算的影响。

• 应用范围：针孔相机模型建模、像素坐标到三维空间的投影反算、单目测距基础计算、图像畸变校正。

1.3 传感器坐标系

通用定义：每个车载传感器的原生3D基准坐标系，以传感器自身的光学/物理中心为原点，遵循右手定则，与传感器安装位姿刚性绑定，单位为米（m），用于描述目标相对传感器的三维位置。自动驾驶核心传感器坐标系细分如下：

2. 车身核心中间坐标系：车辆坐标系（车身坐标系）

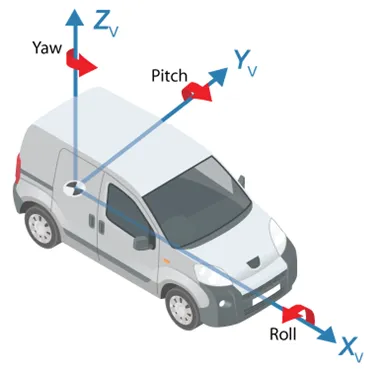

• 核心定义：自动驾驶全链路的核心枢纽坐标系，严格遵循ISO 8855道路车辆标准，主流工程定义：原点在车辆后轴中心与地面的交点（部分厂商定义在质心/前轴中心，以整车标定为准），X轴沿车辆纵向向前，Y轴沿车辆横向向左，Z轴垂直地面向上，右手定则，单位为米（m），3维笛卡尔坐标系。

• 核心特点：与车身刚性绑定，相对位置永久不变，不受车辆运动、转向、俯仰的影响；是所有传感器数据的统一局部基准，也是规划控制指令的输出基准，承上启下衔接感知与全局定位。

• 应用范围：多传感器融合统一基准、障碍物相对车身的位置/速度计算、车辆运动学/动力学建模、局部路径规划、横向/纵向车辆控制。

3. 定位与地图层坐标系

该层级坐标系用于描述车辆的全局绝对位置，衔接局部车身运动与全局地图、导航规划，是自动驾驶实现从A到B点导航的核心基准。

3.1 定位坐标系

定位坐标系是定位系统的输出体系，分为大地坐标系和站心局部坐标系，核心解决“车辆在地球上的绝对位置”问题。

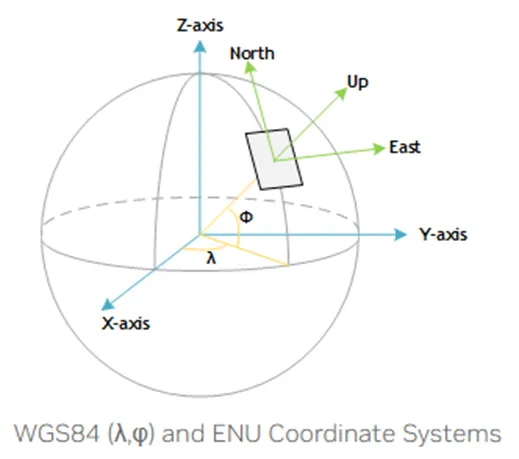

（1）WGS84大地坐标系

• 核心定义：全球通用的地心大地坐标系，是GNSS定位的原生输出基准，用经度、纬度、高程描述位置，原点为地球质心，长半轴6378137m，扁率1/298.257223563。

• 核心特点：全球统一绝对基准，无局部累计误差，但属于球面坐标系，无法直接用于平面几何计算。

• 应用范围：GNSS原始定位数据输出、高精地图绝对地理锚定、跨区域导航路径规划、全球位置标定。

（2）站心坐标系（ENU/NED坐标系）

• 核心定义：以固定参考点（通常为车辆定位天线初始位置）为原点的局部平面直角坐标系，自动驾驶主流使用ENU坐标系：X轴东向、Y轴向、Z轴天向（垂直地面向上），右手定则；航空领域常用NED坐标系（X轴北向、Y轴东向、Z轴地向），单位均为米（m）。

• 核心特点：将球面大地坐标转换为平面笛卡尔坐标系，适合局部区域位姿计算，坐标值直观，与全局坐标系衔接便捷，是组合导航高频位姿输出的基准。

• 应用范围：GNSS/IMU组合导航位姿解算、车身姿态（横滚/俯仰/航向）输出、局部定位与地图匹配、车辆运动补偿。

3.2 全局坐标系（世界坐标系）

• 核心定义：高精地图与全局路径规划的固定绝对基准，不随车辆运动变化，主流分为两类：

a. UTM坐标系（通用横轴墨卡托投影坐标系）：将WGS84经纬度按6度分带投影到平面的直角坐标系，单位米，X轴东向、Y轴向，全球分带统一，投影变形小，适合大范围城市道路场景；

b. 自定义全局坐标系：以固定地理点为原点的ENU平面坐标系，原点永久固定，适合封闭园区、固定路线等小范围场景。

• 核心特点：全局唯一固定基准，无局部漂移，可实现多车协同、全局地图匹配，是自动驾驶长距离导航的核心参考。

• 应用范围：高精地图存储与匹配、全局路径规划、多车协同与V2X、交通规则全局映射、车辆全局位姿锚定。

二、核心坐标系特点与应用范围对比

三、为什么必须进行坐标系转换？

坐标系转换是自动驾驶算法运行的核心前提，没有统一的空间基准，所有环境感知、定位、规划、控制都无法落地，核心原因分为六点：

1. 多传感器数据融合的必要前提

不同传感器安装在车辆不同位置（车顶激光雷达、挡风玻璃相机、前保险杠雷达），原始数据均基于自身传感器坐标系，不转换到统一基准，无法完成同一目标的感知数据融合。例如相机和激光雷达检测到的同一前车，只有都转换到车辆坐标系，才能确认目标同一性，融合位置、速度、轮廓信息，提升感知精度。

2. 实现2D图像到3D空间的语义映射

像素/图像坐标系是2D坐标系，无三维空间信息，只有通过坐标系转换（像素→图像→相机→车辆坐标系），才能将2D的目标检测框，转换为3D空间中相对车身的真实位置，进而判断障碍物的距离、碰撞风险，完成感知结果的空间语义落地。

3. 定位与地图匹配的核心基础

GNSS输出的WGS84经纬度是球面坐标，而高精地图、路径规划均基于平面直角坐标系，必须通过坐标投影转换，将球面坐标转换为全局平面坐标，再结合车辆姿态，将车辆坐标系与全局坐标系关联，才能实现车辆在高精地图中的精准定位，明确车辆在全局环境中的位置。

4. 规划与控制算法的落地要求

路径规划分为全局规划（全局坐标系）和局部规划（车辆坐标系）：全局规划的路径需要转换到车辆坐标系，才能计算车辆与目标路径的横向偏差、航向偏差，进而输出转向、油门、刹车控制指令；车辆的运动状态（速度、加速度）基于车辆坐标系，需要转换到全局坐标系，才能更新车辆在全局地图中的位姿，形成规划-控制的闭环。

5. 消除安装误差与运动畸变

传感器安装存在平移、旋转偏差（外参），车辆行驶中存在颠簸、转向、俯仰带来的运动畸变，通过坐标系转换，可通过标定参数补偿安装偏差，通过IMU实时姿态数据，将不同时刻的传感器数据转换到同一时刻的车辆坐标系，消除运动畸变，保证感知数据的时空一致性。

6. 简化计算，提升算法实时性

球面大地坐标系不适合平面几何计算，2D像素坐标系不适合3D空间计算，通过坐标系转换，可将复杂的球面运算、多维度映射，转换到适配当前计算需求的笛卡尔坐标系中，大幅简化算法计算量，满足自动驾驶毫秒级的实时性要求。

四、怎样进行坐标系转换最合适？

自动驾驶坐标系转换的核心准则是：统一基准、减少层级、标定优先、时空同步、工程高效，下面从标准转换链路、分环节最优转换方法、工程最佳实践三个维度说明。

1. 自动驾驶标准转换链路（工程最优路径）

为避免多级转换带来的误差累计，工程上采用“单向收敛、双基准闭环”的转换链路，所有数据最终统一到车辆坐标系（局部基准）和全局坐标系（全局基准），链路如下：

• 正向感知-定位链路：像素坐标系 → 图像坐标系 → 传感器坐标系 → 车辆坐标系 → ENU站心坐标系 → 全局坐标系

• 反向规划-控制链路：全局坐标系 → ENU站心坐标系 → 车辆坐标系 → 车辆控制指令输出

2. 分环节最优转换方法

（1）感知层内转换：像素坐标系 ↔ 图像坐标系 ↔ 相机坐标系

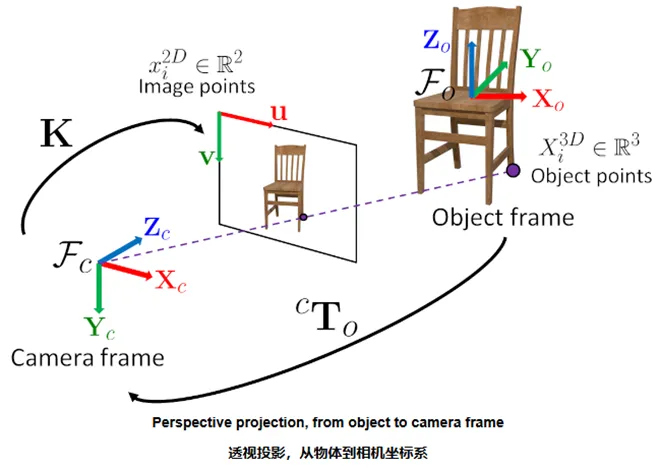

• 核心原理：基于相机内参的针孔相机模型，完成2D像素与3D相机坐标的映射，工程上采用齐次坐标运算，避免分步计算的精度损失。

• 最优转换方法：

a. 先完成相机标定与畸变校正：提前通过标定板获取高精度内参（含畸变系数），先对图像做去畸变处理，再进行坐标转换，避免图像边缘的转换误差；

b. 齐次坐标矩阵运算：统一使用3x3内参矩阵完成一次性转换，适配GPU并行计算，提升实时性；

c. 深度优先匹配：单目相机2D→3D转换必须依赖深度信息，优先使用激光雷达点云配准获取的深度值，精度远高于单目深度估计。

（2）传感器坐标系 → 车辆坐标系转换

• 核心原理：基于传感器外参的刚体变换，包含3个平移自由度（X/Y/Z安装偏移）和3个旋转自由度（横滚/俯仰/偏航），通过4x4齐次变换矩阵完成转换，公式为：P_body = T_sensor2body · P_sensor，其中T为传感器到车身的外参矩阵。

• 最优转换方法：

a. 高精度联合标定优先：采用成熟标定方案（手眼标定、Autoware标定工具、全站仪标定）获取外参，保证平移误差<1cm，旋转误差<0.1°，传感器拆装、车辆剧烈颠簸后必须重新校验标定参数；

b. 收敛式转换，避免多级传递：所有传感器直接转换到车辆坐标系，禁止传感器之间的多级转换（如A→B→车身），减少误差累计；

c. 运动畸变实时补偿：结合IMU高频姿态数据，将不同时刻的传感器数据转换到同一时刻的车辆坐标系，消除车辆运动带来的点云/图像畸变；

d. 预计算静态矩阵：外参为固定值，提前预计算矩阵及其逆矩阵，避免实时运算的耗时。

（3）车辆坐标系 ↔ ENU站心坐标系转换

• 核心原理：基于组合导航输出的车辆全局位姿的刚体变换，位姿包含ENU坐标系下的车辆原点坐标，以及车辆相对站心系的横滚、俯仰、航向角，通过4x4齐次变换矩阵完成转换。

• 最优转换方法：

a. 采用紧耦合GNSS/IMU组合导航：获取100Hz以上的高频高精度位姿，优先使用双天线GNSS方案，保证航向角误差<0.1°（航向角是长距离转换误差的核心来源）；

b. 固定站心系原点：将车辆上电初始位置设为站心系原点，避免原点漂移导致的全局坐标累计误差；

c. 全姿态引入：坡道、颠簸路面必须引入横滚、俯仰角，禁止直接近似为0，避免Z轴方向的转换误差。

（4）ENU站心坐标系 ↔ 全局坐标系转换

• 核心原理：大地坐标投影转换+固定刚体平移，WGS84经纬度通过墨卡托投影转换为UTM坐标，自定义全局坐标系直接通过固定平移矩阵与ENU坐标系转换。

• 最优转换方法：

a. 全系统基准统一：高精地图、规划算法、定位系统必须使用同一套全局坐标系（同一UTM分带/同一自定义原点），避免跨分带投影带来的误差；

b. 成熟库适配：使用PROJ等开源专业库完成投影转换，禁止自行实现投影公式，避免计算错误与精度损失；

c. 场景适配选型：小范围封闭园区优先使用自定义ENU全局坐标系，计算简单无投影变形；大范围城市道路优先使用UTM坐标系，保证与高精地图的全局一致性。

3. 工程落地最佳实践与避坑要点

•    时空同步是前提：所有参与转换的数据必须做硬时间同步（PTP/GPS时钟同步），时间戳误差<1ms，否则运动场景下会出现严重的转换漂移；

•    全系统轴向与定则统一：全链路统一右手定则，优先采用ISO 8855标准的X前Y左Z上轴向定义，避免符号错误导致的转换失效（工程最常见坑）；

•    静态/动态转换分离：传感器→车身的静态转换预计算矩阵，车身→全局的动态转换实时更新矩阵，分开处理提升运算效率；

•    实时校验与异常处理：对转换结果做闭环校验，例如同一目标多传感器转换后的坐标偏差超过阈值时，触发标定参数校验与异常告警；

•    精度分层适配：感知融合环节优先保证转换精度，规划控制环节在保证精度的前提下优化运算效率，平衡实时性与准确性。
