时间同步如何让自动驾驶感知系统认知统一?

编者语：后台回复“入群”，加入「智驾最前沿」微信交流群

在探讨自动驾驶时，人们关注比较多的是算法的先进性或算力的强弱，但在其底层，有一个决定了系统成败的基础设施，即时间同步。

自动驾驶感知系统之所以必须高度重视时间同步，主要原因在于车辆是在一个高速动态的物理世界中运行，而感知系统是由摄像头、激光雷达、毫米波雷达以及惯性导航等多个独立硬件组成的“感官集群”。

如果这些“感官”在时间上不能达成绝对的共识，车辆对环境的理解就会出现类似人类“幻觉”的偏差，进而导致严重的驾驶决策失误。

时钟漂移与硬件同步的物理基石

自动驾驶系统中的每一个传感器其实都是一台拥有独立晶振的时钟设备。尽管这些硬件在出厂时设定了相同的采样频率，但受限于物理工艺和环境温度，每个时钟都会存在微小的频率差异，这也被称为“钟漂”。

随着车辆行驶时间的增加，这种微小的差异会迅速累积。如果不加干预，原本应该同时拍摄画面的两台摄像头，在运行数小时后可能会产生数毫秒甚至数十毫秒的时间差。在每小时一百公里的高速行驶状态下，十毫秒的时间差意味着车辆已经向前移动了约二十八厘米，这种空间上的错位足以让传感器融合算法失效，导致系统无法确定障碍物的准确位置。

为了在物理层面解决这个问题，工程师们引入了多种硬件同步协议。早期的方案多依赖于全球定位系统提供的秒脉冲（PPS）信号。这种方式通过物理线路将一个精确的电平信号发送给各个传感器，告知它们新的一秒已经开始，并配合NMEA报文提供具体的年月日时分秒信息。

图片源自：网络

然而，PPS信号高度依赖卫星信号，一旦车辆进入隧道、地下停车场或高楼林立的城市峡谷，同步精度就会大幅度下降甚至丢失，这对于要求全场景覆盖的自动驾驶来说是一个致命的短板。

现阶段自动驾驶架构更倾向于采用车载以太网下的时间敏感网络（TSN）技术，特别是其中的IEEE 802.1AS协议，即广义精密时间协议（gPTP）。

gPTP建立了一个主从式的时钟架构，由一个具有高精度时钟源的设备担任“主时钟”，通过网络报文的持续交互，让所有接入网络的传感器都能获取微秒甚至纳秒级的全局时间。

gPTP的精妙之处在于它能够通过硬件时间戳技术扣除网络报文在传输过程中的延迟。当同步报文通过以太网交换机或网线时，设备会自动记录报文进入和离开的确切时刻，从而补偿路径产生的误差。这种协议不仅不依赖外界卫星信号，还具备极高的鲁棒性，当主时钟发生故障时，系统能迅速选出新的基准时钟，确保同步不间断。

传感器曝光机制与动态运动补偿

硬件协议提供了统一的“时间刻度”，但要让感知系统真正看清世界，还需要处理传感器内部的采样逻辑。摄像头和激光雷达由于工作原理不同，它们获取数据的方式存在显著的时间异构性。摄像头涉及曝光过程，目前市面上大多数高像素摄像头采用卷帘快门。这意味着图像并不是在同一瞬间被捕获的，而是从上到下逐行扫描，图像顶部的像素和底部的像素可能存在几十毫秒的时间差。

在车辆高速转弯或经过不平整路面时，这种行间延迟会导致画面产生形变，即所谓的“果冻效应”。为了消除这种影响，感知系统更青睐全局快门摄像头，它能确保所有像素在同一时刻开启和结束曝光，为后续的传感器融合提供一个完美的瞬间快照。

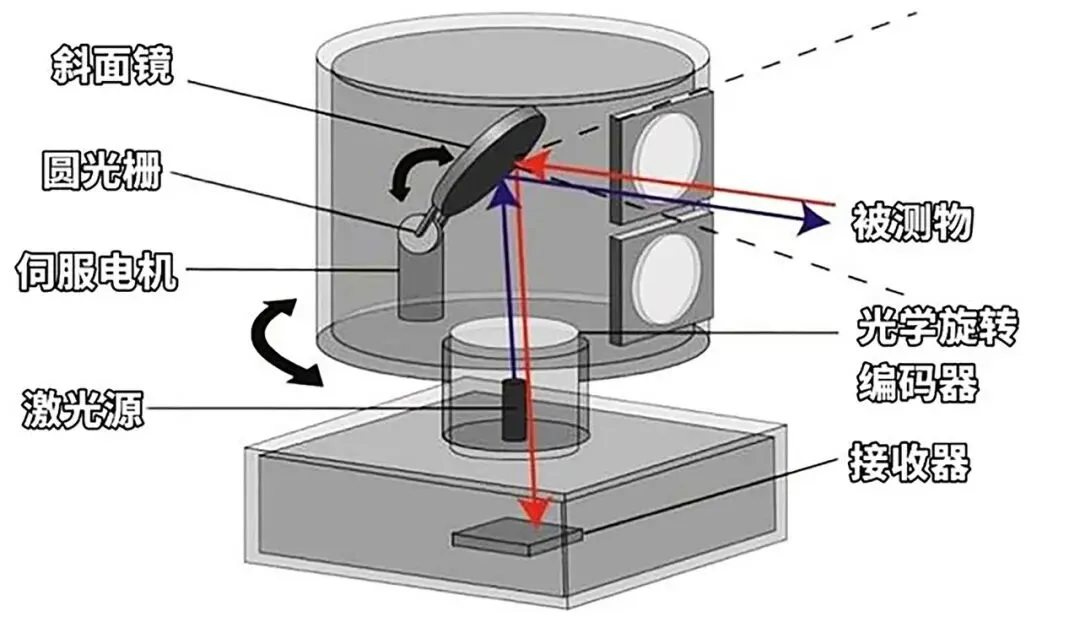

激光雷达的情况则更为复杂。机械旋转式激光雷达通过持续旋转发射激光束来构建周围环境的3D点云，完成一次360度的扫描需要50到100毫秒。

图片源自：网络

在这段扫描时间内，自动驾驶汽车自身也在高速移动。如果直接使用未经处理的点云，原本笔直的墙壁可能会在数据中呈现出弯曲的形状，这种现象被称为点云畸变。

为了修正这种“虚假的位移”，系统必须引入惯性测量单元（IMU）提供的车辆运动数据。通过给激光雷达扫描出的每一个点都打上相对于全局时钟的微秒级时间戳，系统可以根据IMU记录的车辆轨迹，将每一个点还原到该点被探测到的真实空间位置，这一过程被称为运动补偿。

在多传感器融合的过程中，硬件触发同步是实现高精度感知的重要手段。通过由主控单元发送精确的触发电平信号，可以强制让多个摄像头在同一时刻“按下快门”，或者让激光雷达转动到特定角度（例如正前方）时触发相机的曝光。

这种深度的硬件协同能够确保不同传感器观察到的是同一个物理瞬间。有实验数据表明，将传感器同步精度从传统的软件级毫秒提升到硬件级的微秒，可以将感知系统的缓存需求降低85%以上，并将端到端的处理延迟缩短约18.3毫秒。这节省下来的十几毫秒，在高速行驶中可能就是避开障碍物与发生事故之间的决定性红线。

软件层面的数据对齐与插值算法

即使拥有了精密的硬件同步，不同传感器的采样频率往往是不对等的。如摄像头可能以30Hz的频率运行，而激光雷达是10Hz，超声波雷达则可能更慢。

当感知算法需要在某一时刻T进行决策时，它面临的问题是，并没有所有传感器都能在T时刻产生数据。此时，软件层面的时间对齐算法便发挥了关键作用。其中最常用的方法是插值法和外推法。

内插对齐是通过建立数学模型，在已知的前后两帧数据之间计算出中间时刻的状态。例如，如果激光雷达在T-20ms和T+80ms各有一帧点云，而我们需要T时刻的信息，算法可以根据目标的运动矢量进行线性或高阶插值，模拟出一个T时刻的虚拟点云帧。

图片源自：网络

对于那些对实时性要求极高的场景，系统则会采用外推法，利用物体在过去一段时间的速度、加速度和偏航角，预测其在未来几毫秒后的位置。这种方式虽然引入了微小的预测误差，但极大地增强了系统的反应灵敏度。

软件对齐还需要应对复杂的系统延迟问题。传感器数据从产生到进入算法单元，需要经过数据采集、序列化、总线传输（如CAN或以太网）、去序列化以及操作系统调度等多个环节。每一个环节都会引入不确定的抖动（Jitter）。

如果操作系统是非实时的，调度产生的抖动可能高达数十毫秒，这会直接冲抵硬件同步带来的精度收益。因此，高性能的自动驾驶计算平台运行的是实时操作系统（RTOS），并配合特定的中间件（如经过优化的ROS2或自定义的调度器）来确保数据包能够在确定的时间内被处理。

多模态融合感知的成功在很大程度上取决于这些对齐策略的精确性。目前的BEV（鸟瞰图）感知方案需要将多路摄像头的图像特征映射到一个统一的3D空间。

如果各路摄像头的曝光时间存在偏差，融合出的鸟瞰图就会出现接缝处的撕裂或物体的断层。这种感知层面的不一致会误导下游的路径规划算法，使车辆做出无意义的紧急避让或晃动。

同步精度对决策控制与行驶安全的长远影响

感知系统的时间同步最终服务于车辆的控制稳定性。自动驾驶汽车的控制链路是一个典型的闭环反馈系统，其中包括感知环境、制定计划、执行指令、观察结果。

在这个闭环中，时间延迟和抖动是稳定性的大敌。如果感知系统提供的数据存在严重的时延波动，控制器的增益调节就会变得异常困难，甚至可能引发系统的共振和失控，这种现象在控制理论中与“时滞系统”的稳定性直接相关。

在车联网和编队行驶的场景下，时间同步的意义超出了单车的范围。如果领头车与跟行车之间的时间基准不统一，协同自适应巡航系统（CACC）就无法准确计算两车之间的安全距离梯度，导致所谓的“弦不稳定性”，即微小的速度波动在车队后方被不断放大，最终可能引发交通拥堵甚至追尾事故。

图片源自：网络

高精度的全局时钟同步是实现多车协同和车路协同的基础设施，确保所有的交通参与者都在同一个“时空框架”内交流信息。

此外，时间同步的缺失还会增加系统受攻击的风险。攻击者可以通过向车载网络注入延迟（延迟攻击）来诱发传感器之间的时间错位。如仅需对激光雷达流进行单帧延迟的注入，就可以使融合感知算法的目标检测准确率下降约88.5%。

这从反面证明了时间一致性是系统健壮性的核心组成部分。随着自动驾驶技术向L3和L4级别迈进，对时间同步的要求已不再仅仅是“尽力而为”，而是必须实现“确定性同步”。

最后的话

自动驾驶感知系统对时间同步的极致追求，源于其对物理世界精确还原的本能需求。时间同步不仅是硬件协议的匹配，更是涉及传感器驱动设计、系统架构调度以及融合算法补偿的一项系统工程。

只有确保每个传感器在每一微秒都拥有相同的时间视野，自动驾驶系统才能建立起对环境的真实信任，从而在瞬息万变的道路条件下做出既安全又平稳的驾驶选择。
