资料介绍 ：

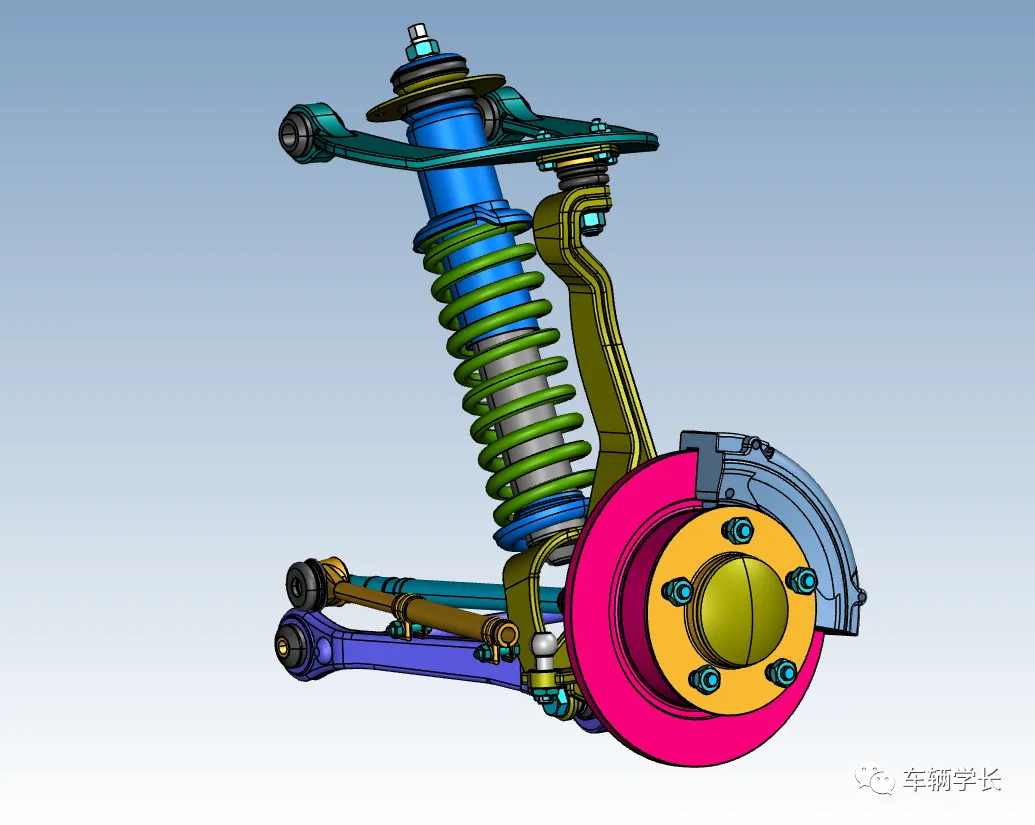

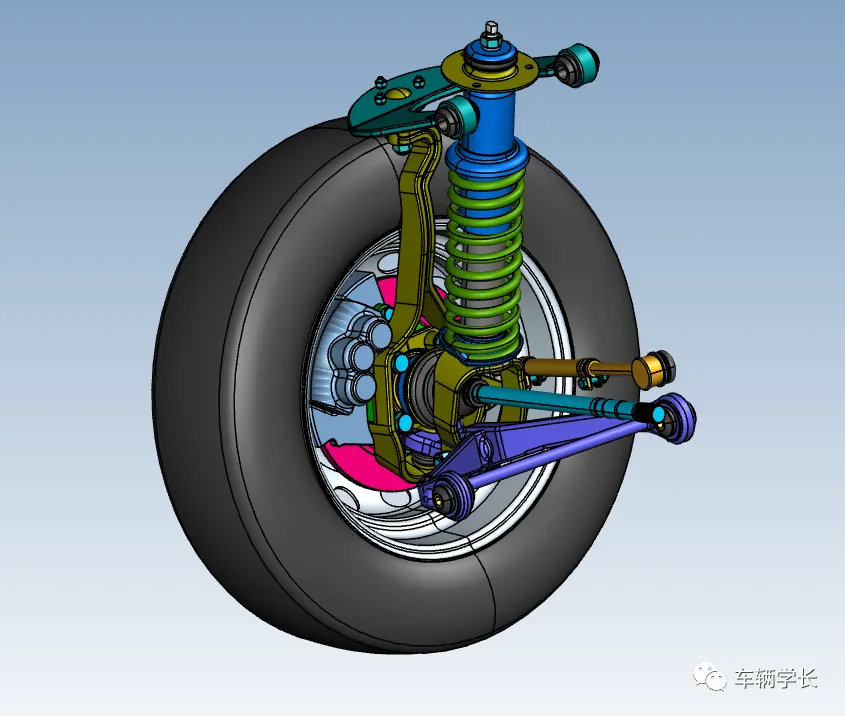

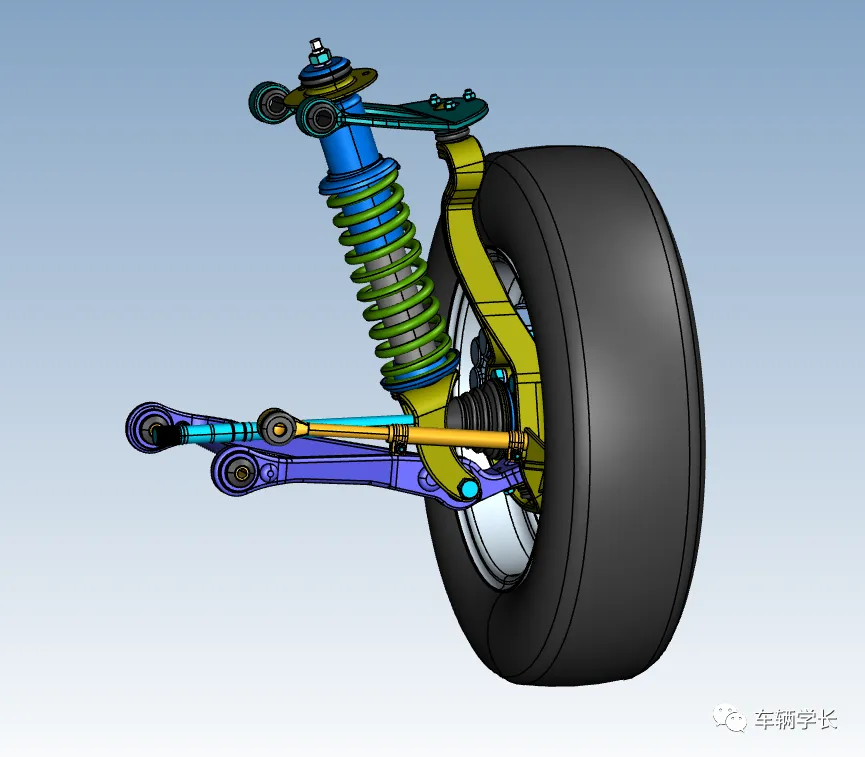

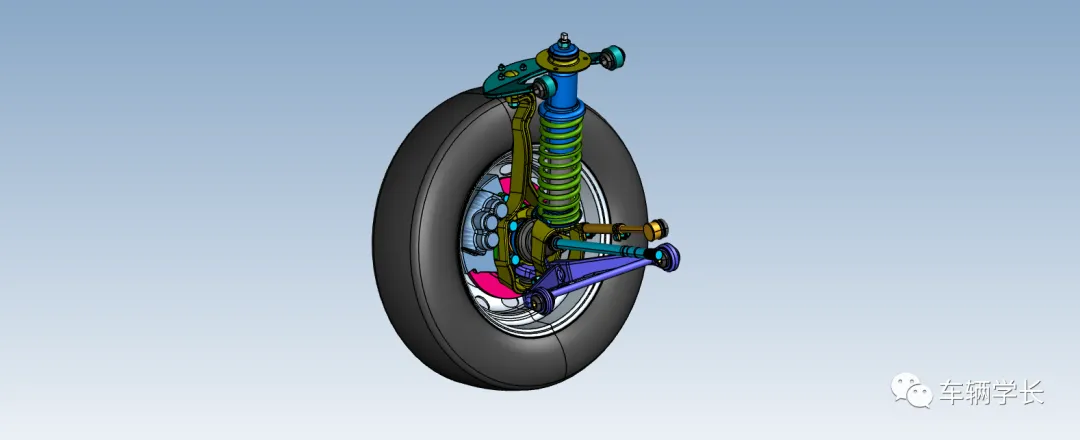

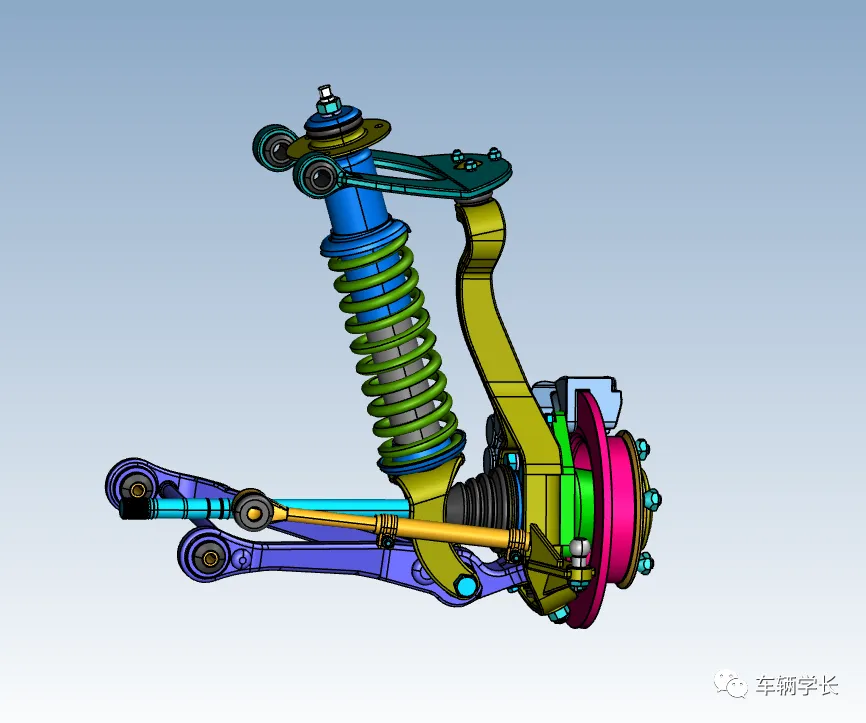

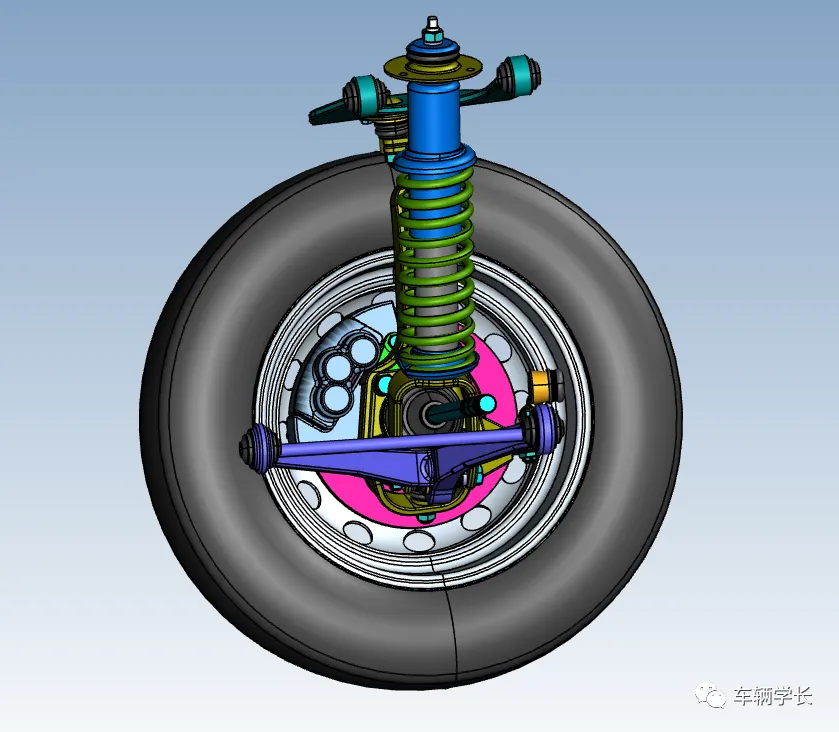

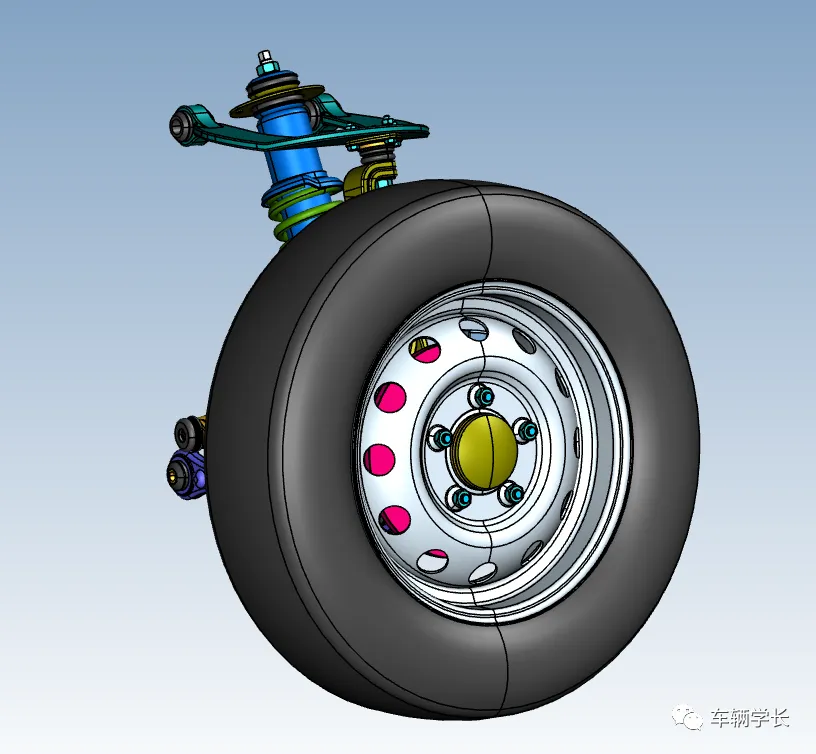

作为越野车核心性能部件，双 A 臂悬架是兼顾越野通过性与公路操控性的关键设计，也是不少机械设计爱好者的研究热点。今天我们就结合分享的 SUV 越野车双 A 臂悬架三维模型，从结构设计、工作原理到图纸规范，全方位拆解这款经典悬架的设计逻辑。

1. 核心结构设计

双 A 臂悬架的核心优势在于上下不等长摆臂的结构布局，从分享的三维模型中能清晰看到，上摆臂采用短臂设计、下摆臂采用长臂设计，这种不对称结构可有效减少车轮跳动时的主销倾角变化量，确保车轮始终贴合地面。设计时需重点匹配摆臂球头铰接刚度与悬架行程，参考 GB/T 13485-2009 汽车可靠性试验标准，摆臂需满足 10 万次疲劳循环无变形，材质优先选用高强度合金钢，通过有限元分析验证摆臂的应力集中区域，优化臂身截面形状实现轻量化与强度的平衡。

2. 结构组成讲解

整套悬架由上下 A 形摆臂、转向节、螺旋弹簧、减震器四大核心部件组成。从三维模型的装配关系可见，上下摆臂通过橡胶衬套与车架铰接，橡胶衬套可过滤路面震动并缓冲摆臂扭转力，配合公差按 GB/T 1800.1-2009 选用 H7/p6 过盈配合；转向节作为车轮与摆臂的连接枢纽，采用球墨铸铁 QT600-3铸造而成，表面需进行渗碳淬火处理提升硬度；螺旋弹簧与减震器分体布置，弹簧直接承载车身重量，减震器负责抑制弹簧谐振，两者的安装点位需保证受力方向与车轮跳动轨迹平行。

3. 工作原理讲解

当车轮遇到凸起路面时，下摆臂首先受向上的冲击力，带动转向节绕上摆臂铰接点转动，此时主销后倾角会产生小幅度变化，通过不等长摆臂的几何关系抵消车轮外倾变化，避免轮胎偏磨。在转向过程中，上下摆臂的协同运动可保持车轮接地点轨迹稳定，减少转向侧倾幅度，提升操控精准度；螺旋弹簧吸收路面冲击能量，减震器通过液压阻尼将能量转化为热能释放，快速抑制弹簧的往复跳动，确保车身姿态平稳，这套逻辑完美平衡了越野时的悬架行程需求与公路行驶的稳定性。

4. 图纸核心要素

配套 CAD 图纸需包含装配图、摆臂零件图、转向节零件图三类核心图纸。装配图需明确标注摆臂与车架的铰接中心距、弹簧安装预压量等关键尺寸，技术要求中需注明衬套的径向刚度范围；零件图需严格遵循 GB/T 4458.4-2003 尺寸标注规范，摆臂的球头安装孔需标注位置度公差（公差值≤0.1mm），转向节的轴承安装面需标注圆跳动公差（公差值≤0.05mm），同时在技术要求中明确表面粗糙度、热处理工艺等细节，确保加工精度符合设计要求。

5. 图纸绘制技巧

绘制三维模型时，需先建立车身坐标系作为设计基准，采用自顶向下的设计思路，先确定摆臂铰接点与车轮中心的位置关系，再绘制摆臂的三维轮廓。转换为二维 CAD 图纸时，需使用图层管理区分尺寸线、轮廓线、技术要求，标注尺寸时优先选择设计基准（如摆臂铰接孔中心）作为尺寸原点，避免出现封闭尺寸链；公差标注需结合加工工艺，球头安装孔的位置度公差采用最大实体要求，配合使用几何公差标注工具提升图纸规范性，同时添加标题栏与零件明细表，确保图纸信息完整可追溯。

结尾

从核心结构的几何优化到部件的材质选型，再到图纸的规范标注，双 A 臂悬架的设计处处体现着机械工程的严谨性。无论是越野车性能升级，还是机械设计学习，这款悬架的设计思路都值得深入研究。你在悬架设计或三维建模中，有哪些实用经验？评论区交流！
