半导体设计领域的人工智能已跨越试验阶段,成为全新常态。最初孤立分散的用例,例如布局优化与仿真分流,现已突破临界阈值。在28纳米及以下制程的先进芯片设计中,超过半数已借助AI辅助实现。随着智能体AI系统从对话式副驾驶演变为具备推理能力、可操作工具的协作者,设计团队正面临一项全新挑战:规划更为全面的部署策略以维持竞争优势。
这一转变标志着EDA领域的根本性变革。传统EDA中的AI是被动的、面向特定任务的。它仅对工程师指定的目标进行优化,且止步于此。相比之下,智能体AI是带有意图运作的。它能拆解复杂目标,跨工具协调动作,从结果中学习,并在人类监督下验证自身结论。就实际操作而言,这推动着行业从以工具为中心的自动化迈向大规模的自主设计编排。
其影响力已初现端倪,具备重塑芯片设计从初始规格到最终制造各个环节的潜力。早期部署的智能体AI方法正带来生产力飞跃,客户证实复杂工作流程的生产力提升幅度在10倍到100倍之间,这得益于更快的迭代速度、更广的设计空间探索以及人工协调工作量的减少。上市时间得以压缩,质量获得提升,高级设计专业知识在团队中变得更为普及。与此同时,各组织的预期差异巨大。有些正在构建AI优先的设计战略,而另一些则持谨慎态度,将AI视为一层渐进的效率提升工具。
这种分歧使得规划变得至关重要。核心问题已不再是“AI能做什么”,而是“组织应如何自我定位以吸收并扩展智能体能力,同时不破坏工程严谨性”。回答该问题需要一个清晰的成熟度框架、与之对齐的基础设施以及有意识的组织准备。
核心问题不再是"AI能做什么",而是"组织如何定位自己,才能在吸收和扩展智能体能力的同时,不破坏工程严谨性"。回答这个问题需要清晰的成熟度框架、匹配的基础设施,以及有意识的组织准备。
就像自动驾驶的五个级别,EDA中的智能体AI能力也可以分层理解。每一级不仅代表AI能力的提升,更意味着团队与工具、数据、决策互动方式的转变。关键不是识别当前处于哪一级,而是理解要前进需要改变什么。
在这一阶段,智能体AI通过模式识别和机器学习增强离散的设计任务。典型应用包括 placement 精修、PPA(功耗、性能、面积)优化、热点检测。例如在时序收敛环节,AI/ML强化学习技术会推荐针对性的修复方案(如单元升级或插入缓冲器),由工程师应用并验证这些变更。
规划重点:
到了Level 2,智能体AI成为工程知识的交互界面,而非单点工具。工程师不用翻查约束文件或文档,直接用自然语言提问,获得情境化的回答。比如工程师询问某条路径为何 setup 失败,AI读取时序报告、诊断 slack 违规,并引用历史修复案例。
规划重点:
创建结构化、及时更新的设计知识库
标准化文档和命名规范,便于AI检索
定义访问控制(谁能查询什么),确保数据保密性
Level 3:推理与工具执行型智能体——受控自动化
在这一级,AI智能体在工具内直接进行多步推理,同时处于人类监督之下。它们分析结果、提出修复、应用变更、重新分析,循环迭代。例如,AI智能体可自动识别失效路径,提出 ECO(工程变更指令),执行变更,并重跑时序直到满足收敛阈值。
规划重点:
多个AI智能体在中央规划智能体下协作,跨领域共享和协调决策。例如,独立的智能体分别处理约束调优、布线优化和裕量平衡,而规划智能体维护全局目标。
规划重点:
Level 5:全智能体设计系统——大规模治理与验证
在最高成熟度级别,智能体AI协调整个设计工作流。工程师设定目标(如PPA指标或布局约束),系统动态调整综合、placement 和布线策略。时序收敛成为自适应、目标驱动流程中的隐含环节,工程师专注于权衡和验证,而非迭代。
规划重点:
构建数据治理框架,确保AI决策的完整可追溯性
部署可解释性系统,让智能体推理过程可见
保持"人在回路"验证,以维护设计意图和信任
达到更高智能体成熟度需要的不仅是强大的模型,更是组织就绪度。团队必须在五个维度做好准备:
数据:统一设计、验证和制造数据,让AI能够访问
基础设施:确保安全的API、可用的算力、监控系统
流程:引入审计追踪和故障安全检查点
文化:培训工程师解读和挑战AI决策
治理:为AI驱动的行动定义明确的责任归属
智能体AI部署依赖于为自主性、可追溯性和规模设计的基础设施。实践中,这意味着混合云+本地架构,在弹性与控制之间取得平衡。
云端提供GPU算力用于训练和推理、自动扩展计算、全球模型分发、托管存储服务。这一层支持快速实验和扩展,无需过度运营开销。
本地系统锚定安全和性能。与本地EDA工具集成的模型托管实现低延迟交互,安全的设计数据仓库和私有网络保护敏感IP并满足合规要求。
全面的安全框架——零信任网络、加密、基于角色的访问控制、审计日志——确保每个智能体动作都可见、可问责。集成层通过API、消息队列和编排服务将AI系统连接到EDA工具,数据管道则将设计输入规范化为学习和推理的格式。
最后,AI/ML平台管理训练、部署、版本控制和监控。实时分析追踪性能、使用和成本,实现主动优化和运营稳定性。没有这一基础,智能体能力只能是孤立的实验,而非可扩展的系统。
行业领导者正在朝这个方向迈进。NVIDIA的智能体AI技术栈展示了统一设计数据与AI编排如何共存,让智能体能够直接与实时设计上下文交互。同样,行业对互操作性标准和共享上下文模型的推动,正在为协作式多智能体工作流奠定基础。
商业逻辑越来越清晰:引人注目的生产力提升将带来更短的设计周期、显著的效率改进、更高的首次流片成功率、更广阔的设计空间探索。更早的上市时间可直接转化为收入影响,而改进的设计质量则减少昂贵的 respin 和下游故障。
但差异化因素不仅是ROI。成功的组织将智能体AI视为战略能力而非工具部署。它们启动聚焦的试点,标准化数据治理,培训跨学科团队,采用防止碎片化的互操作性标准。它们在消除治理瓶颈的同时,坚持每个阶段的可追溯性和可解释性。
作为实施路线图,进展遵循清晰模式:统一数据、模块化架构、引入受监督的智能体、扩展到协调工作流、在治理 intact 的情况下扩展。每一步都建立在前一步之上,强化信任而非侵蚀信任。

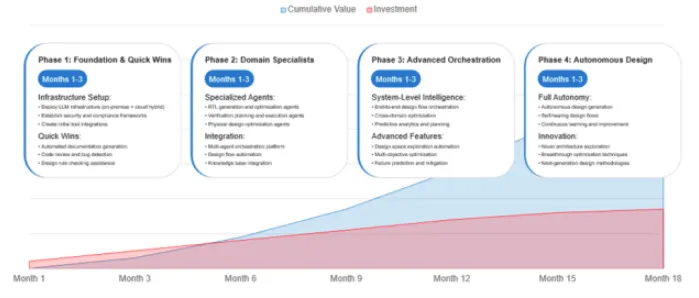

预期价值实现时间线 (Source: Cadence)
智能体AI不会取代工程判断。它会重新定位——从手工迭代转向意图、架构和验证。
芯片设计的未来不是孤立的自主,而是设计好的协作。
参考来源:EE Times《How to Plan Agentic AI Deployment for Chip Design》
