基于ASPICE 4.0的自动驾驶系统软件架构设计方案

0. 设计依据与ASPICE 4.0合规基线

本架构严格遵循ASPICE 4.0 系统工程+软件工程核心过程，完全满足评估级CL2~CL3核心实践要求，覆盖两大关键过程域：

• SYS.3 系统架构设计：定义系统静态/动态架构、需求分配、接口规范、架构分析、双向追溯、一致性保障

• SWE.2 软件架构设计：细化软件组件架构、任务调度、资源管理、动态行为、架构风险分析、设计 rationale

ASPICE 4.0 强制落地项（本方案100%覆盖）：

1）.同时交付静态架构（分层、模块、接口、依赖）+动态架构（数据流、时序、任务调度、状态流转）

2）.所有架构元素与系统/软件需求建立双向可追溯链路

3）.完成架构可行性、性能、负载、风险、冗余性专项分析

4）.明确任务周期、线程优先级、共享资源、中断策略、看门狗安全策略

5）.所有设计具备可验证、可审计、可维护、可变更管控能力

6）.记录每一项核心设计的设计理由，满足ASPICE评审证据要求

1. 架构总体设计原则（ASPICE 4.0 约束）

所有设计严格遵循标准约束，作为架构开发、评审、迭代的顶层准则：

• 需求驱动原则：所有模块、接口、功能、非功能特性均源自需求，无冗余设计、无需求外自定义功能

• 分层解耦与高内聚：层级职责单一、模块低耦合，支持独立开发、测试、交付、迭代

• 可追溯性原则：需求→架构→模块→接口→代码双向追溯，全程可审计

• 确定性与实时性：控制、定位等高优先级模块硬实时调度，周期、耗时、抖动可量化、可评估

• 安全容错与冗余：满足功能安全与ASPICE风险管控要求，具备故障检测、降级、兜底、恢复机制

•工程可管控：支持配置管理、版本管理、变更管控、自动化测试、离线回放调试

2. 系统分层静态架构（SYS.3 BP1 / SWE.2 BP1 静态架构）

采用ASPICE 4.0推荐的六层标准化分层架构，分层边界清晰、依赖单向向上，杜绝跨层乱依赖，满足静态架构规范性要求。

2.1 整体分层结构

1）.硬件物理层：激光雷达、相机、毫米波雷达、IMU、GNSS、线控底盘、车身CAN/Ethernet总线

2）.驱动与硬件抽象层（HAL）：设备驱动、总线解析、PTP时间同步、硬件抽象封装、状态采集

3）.基础服务层：日志服务、参数配置服务、数据录制服务、时钟服务、进程调度、状态机管理、版本管理

4）.核心算法业务层：感知、定位、预测、规划、控制、标定（自动驾驶核心业务组件）

5）.安全诊断与管控层：故障诊断、故障分级、系统降级、看门狗监控、安全兜底、风险管控

6）.云端运维与部署层：故障上报、数据回传、远程调试、版本升级、批量部署、运维报表

2.2 静态架构核心约束（ASPICE合规）

• 依赖规则：下层为上层提供服务，禁止上层反向依赖下层、禁止同层循环依赖

• 组件独立性：各业务组件功能内聚，接口标准化，可单独编译、单独测试、单独部署

• 配置与代码分离：所有阈值、增益、策略参数外置配置文件，无硬编码，支持变更追溯

3. 核心功能组件详细定义（需求分配落地）

基于ASPICE 4.0需求分配要求，将系统功能需求、非功能需求逐一分配至对应组件，明确组件职责、运行周期、输入输出、非功能指标、设计理由。

3.1 感知组件（Perception）

• 核心职责：多传感器数据同步、融合、目标检测跟踪、场景语义理解

• 运行周期：融合输出10Hz，相机30Hz，激光10Hz，毫米波20Hz

• 非功能指标：端到端延迟≤100ms，漏检率/误检率满足系统需求，异常数据过滤率100%

• 设计Rationale：多传感器冗余设计，规避单传感器失效风险，满足ASPICE风险降低要求

• 输入：相机图像、激光点云、毫米波点云、IMU时间同步数据

• 输出：障碍物列表、车道线、交通信号、可行驶区域、传感器健康状态

3.2 定位组件（Localization）

• 核心职责：多源位姿融合、高精地图匹配、定位精度评估、失效降级定位

• 运行周期：100Hz 硬实时

• 非功能指标：常规场景定位精度≤20cm，隧道/遮挡场景可降级持续输出，无定位中断

• 设计Rationale：高频实时输出保障控制闭环稳定性，多源融合满足可靠性非功能需求

• 输入：GNSS、IMU、轮速、激光匹配数据、地图数据

• 输出：车辆位姿、航向角、姿态、定位置信度、定位健康等级

3.3 预测组件（Prediction）

• 核心职责：周边交通参与者轨迹预测、行为意图识别、碰撞风险评估

• 运行周期：10Hz

• 非功能指标：预测时长3~5s，轨迹预测准确率满足场景需求，风险识别无遗漏

• 设计Rationale：为规划模块提供前置风险预判，降低动态场景通行风险，符合安全需求

• 输入：感知障碍物、车道信息、车辆定位状态

• 输出：目标预测轨迹、运动意图、碰撞风险系数

3.4 规划组件（Planning）

• 核心职责：全局路径规划、局部轨迹/速度规划、避障决策、场景自适应通行、兜底决策

• 运行周期：10Hz

• 非功能指标：轨迹平滑连续、无突变，无可行路径时100%触发安全兜底

• 设计Rationale：分层规划+兜底策略，规避极端场景系统卡死，提升系统鲁棒性

• 输入：定位、感知、预测、导航路况、系统状态

• 输出：平滑轨迹序列、目标速度曲线、驾驶决策指令、规划健康状态

3.5 控制组件（Control）

• 核心职责：轨迹跟随、横纵向闭环控制、指令限幅、防抖补偿、安全执行

• 运行周期：100Hz 最高优先级硬实时任务

• 非功能指标：周期抖动≤1ms，跟随误差满足整车性能要求，指令超差拦截100%

• 设计Rationale：硬实时+多层安全校验，保障执行层安全确定性，满足功能安全与实时性需求

• 输入：规划轨迹速度、车辆底盘状态、标定参数、系统故障状态

• 输出：标准化底盘执行指令、控制状态、告警信息

3.6 标定组件（Calibration）

• 核心职责：传感器时空/内外参标定、底盘参数校准、参数校验、热更新与版本回溯

• 运行周期：开机自检+动态校准+手动触发

• 非功能指标：标定参数可校验、可追溯、可回滚，异常参数禁止生效

• 设计Rationale：解决硬件一致性偏差，保障多车批量交付的参数统一，满足量产维护需求

• 输入：传感器原始数据、车辆状态、历史标定参数

• 输出：有效标定参数、标定误差、参数版本、标定状态

3.7 诊断与安全管控组件（Diagnosis）

• 核心职责：全链路故障监控、故障分级判定、降级策略执行、看门狗监控、黑匣子留存、故障上报

• 运行周期：100Hz 实时巡检

• 非功能指标：故障识别无遗漏、分级准确、降级响应及时，系统故障可100%追溯

• 设计Rationale：ASPICE强制风险管控与安全兜底，实现故障可检测、可处理、可审计

• 输入：全模块运行状态、通信状态、硬件状态、算法异常信息

• 输出：DTC故障码、故障等级、降级指令、系统健康度、黑匣子数据

4. 标准化接口设计（SYS.3 / SWE.2 接口规范）

ASPICE 4.0强制要求：所有组件外部/内部接口明确定义、标准化、可校验、可追溯，禁止隐式数据交互。本系统统一采用Protobuf结构化协议，基于ROS2/AutoSar标准化通信。

4.1 业务组件横向接口定义

• 感知→预测/规划：障碍物跟踪结构体、车道线结构体、交通状态、置信度、时间戳、状态码

• 定位→全业务组件：高频位姿、车体姿态、定位健康等级、坐标转换参数、时序标记

• 预测→规划：多目标预测轨迹序列、行为意图标签、碰撞风险概率

• 规划→控制：标准化轨迹点、时间戳、目标速度、曲率、加速度约束、决策指令

• 控制→HAL：限幅后安全指令（转角/油门/刹车/档位），无内部算法变量外泄

• HAL→全组件：底盘实际状态、总线状态、硬件故障码

4.2 支撑组件纵向接口定义

• 标定→感知/定位/控制：参数热更新接口、参数版本接口、参数校验结果接口

• 诊断→全组件：状态采集接口、故障下发接口、系统健康度同步接口

• 基础服务→全组件：统一日志、配置读取、数据录制、时钟同步标准化接口

4.3 ASPICE接口强制约束

• 所有消息强制携带：时间戳、版本号、置信度、状态码，保障时序可追溯

• 接口向下兼容，迭代不破坏原有业务链路，支持变更管控

• 所有输入接口内置合法性、超时、范围校验，杜绝脏数据传播

5. 动态架构与端到端数据流（SYS.3 BP2 / SWE.2 BP2 动态架构）

ASPICE 4.0要求必须明确系统动态行为、数据流转、时序关系、任务交互逻辑，以下为完整动态数据流及可视化拓扑图。

5.1 核心业务动态数据流

传感器采集→ 驱动同步与解析 → 基础服务预处理 → 感知融合 → 定位解算 → 目标预测 → 轨迹规划 → 控制闭环计算 → HAL硬件适配 → 底盘执行 → 车身状态回传闭环

5.2 辅助管控动态数据流

• 标定流：参数校准计算→ 合法性校验 → 热更新下发 → 业务模块参数生效 → 版本记录

• 诊断安全流：全模块状态巡检→ 故障判定分级 → 降级/兜底指令下发 → 故障数据留存+云端上报

• 工程调试流：全链路数据录制→ 本地存储 → 离线回放复现 → 问题定位与迭代验证

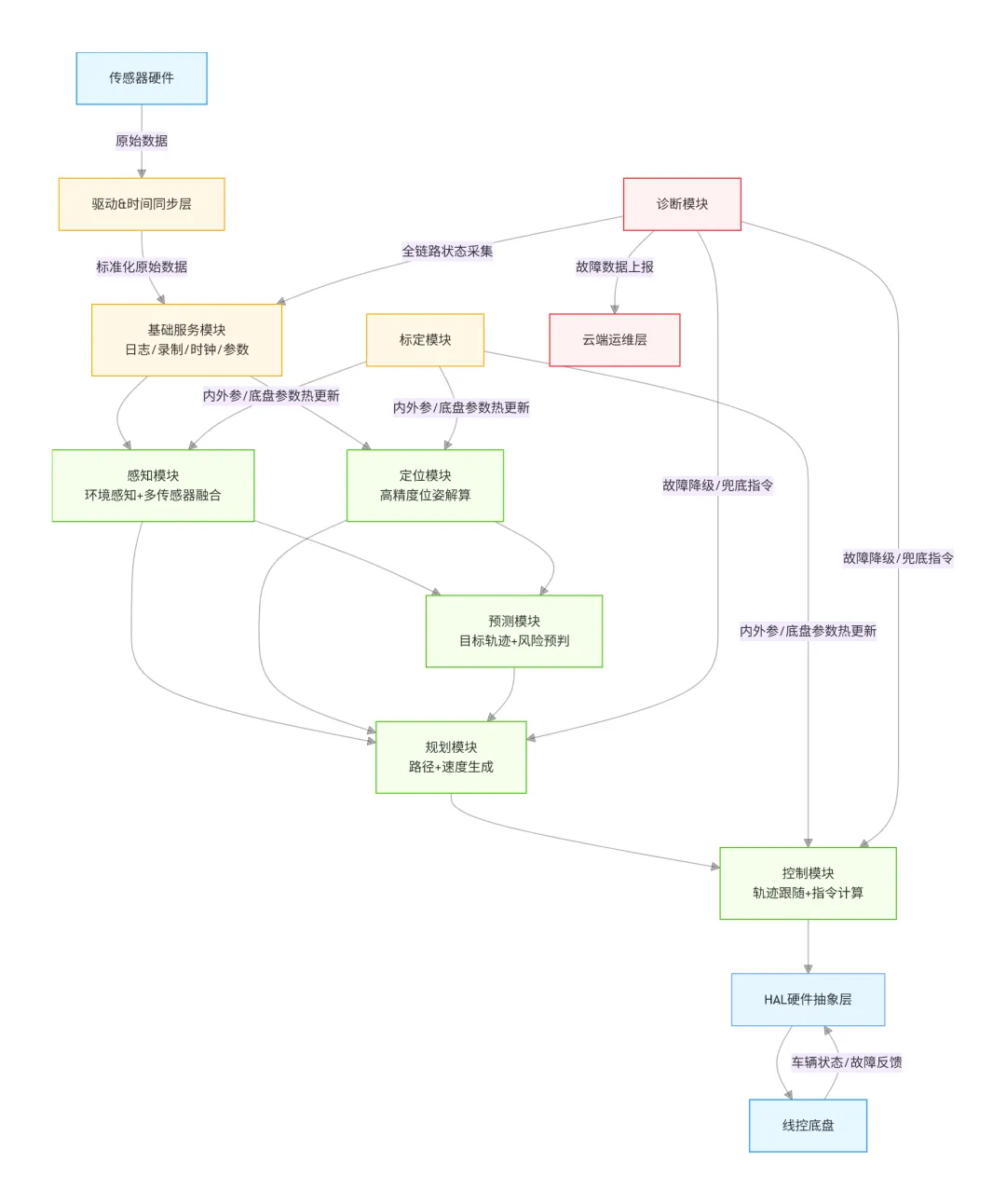

5.3 可视化端到端数据流拓扑图（ASPICE动态架构证据）

6. ASPICE 4.0专项架构设计（评审核心得分项）

6.1 任务调度与资源管理设计

满足SWE.2架构资源分析要求，明确所有任务属性，杜绝调度不确定性：

• 高优先级硬实时任务：控制、定位、诊断巡检（100Hz，独占CPU核心，无阻塞、无动态内存申请）

• 中优先级任务：感知融合、预测、规划（10Hz，稳定时序调度）

• 低优先级任务：日志写入、数据上传、参数同步、版本管理（非实时，错峰执行）

• 共享资源保护：总线数据、全局参数、状态变量加锁保护，杜绝竞态条件

• 看门狗策略：软件+硬件双看门狗，线程心跳监控，超时自动兜底复位

6.2 双向可追溯性设计（ASPICE CL2+ 核心证据）

• 建立需求ID→架构模块→接口→设计项→测试用例全链路追溯矩阵

• 每一项架构设计、模块功能、接口字段均关联对应系统/软件需求编号

• 架构变更强制触发需求追溯校验，确保无需求偏离、无功能遗漏

6.3 架构分析与风险评估（SWE.2 BP3）

• 性能分析：各模块延迟、任务耗时、CPU负载量化评估，保证车载嵌入式资源负载可控

• 可靠性分析：单传感器、单模块失效影响分析，通过冗余、降级策略消除单点故障

• 安全性分析：输出指令多层校验、故障分级处理，规避失控风险

• 可维护性分析：模块化解耦、参数配置化、版本可追溯、问题可回放复现

6.4 架构一致性与管控（SWE.2 BP4）

• 架构设计与需求完全一致，无超范围设计、无需求缺失

• 模块职责、接口定义、数据流全程统一，无逻辑冲突

• 建立架构基线，所有迭代变更走变更流程，留存评审记录

7. 工程化能力设计（适配调试/部署/维护，ASPICE可运维要求）

• 可调试：全链路数据录制回放、实时可视化、分级日志、故障黑匣子、远程指令调试

• 可部署：代码配置分离、容器化跨平台部署、批量参数下发、独立模块升级

• 可维护：版本全追溯、故障聚类分析、插件化迭代、自动化回归测试适配

8. 架构设计总结（ASPICE 4.0合规结论）

本架构完全满足ASPICE 4.0 SYS.3、SWE.2全部基础实践BP要求，同时覆盖自动驾驶量产车载场景的安全、实时、可靠、可运维核心诉求：

1）.完成静态架构（分层、模块、接口）+动态架构（数据流、时序、调度）双维度设计；

2）.实现需求双向追溯、架构分析、一致性管控、风险降级四大ASPICE核心合规能力；

3）.明确任务调度、资源管理、看门狗、共享资源策略，满足车载软件确定性要求；
