一台新能源自动驾驶矿车能不能在矿区稳定跑起来,不能只看电池有多少千瓦时,也不能只看电机峰值功率。真正决定生产效率与安全边界的,是整车质量、坡度、滚阻、轮胎、传动比、母线电压、电池充放电能力、电机持续能力、热管理和制动冗余等参数,是否围绕同一条运输路线完成了匹配。自动驾驶加入后,动力总成还要把这些物理边界实时、可信地反馈给运动控制器,避免上层规划提出执行器做不到的加速度。
本文把动力总成视为一个从“路线任务”到“轮端力”的完整系统,说明关键参数的含义、计算关系、标定方法与故障降级。文中的算例是一组用于展示方法的工程假设,不对应任何具体在售车型;实际项目必须使用目标车辆称重、轮胎数据、道路实测、零部件试验和法规符合性结果重新校核。
一、先看系统边界:动力总成不等于电池加电机
对于自动驾驶矿车,动力总成的上游是运输任务与运动控制:调度系统给出装卸点和节拍,规划模块形成速度曲线,纵向控制器给出期望加速度或轮端力。动力总成的下游则是轮胎—路面接触,它最终把直流电能转化为牵引力,也把下坡或减速时的机械能转回电能或消耗在制动装置中。
系统内部至少包含动力电池及其电池管理系统、主正负接触器与预充、直流母线、牵引逆变器、驱动电机、减速器或电驱桥、机械制动、转向与举升等高压附件、热管理、整车控制器以及绝缘监测。若采用换电、架线受电或动态充电,还要把站端功率、受流能力与路线覆盖率纳入同一模型。

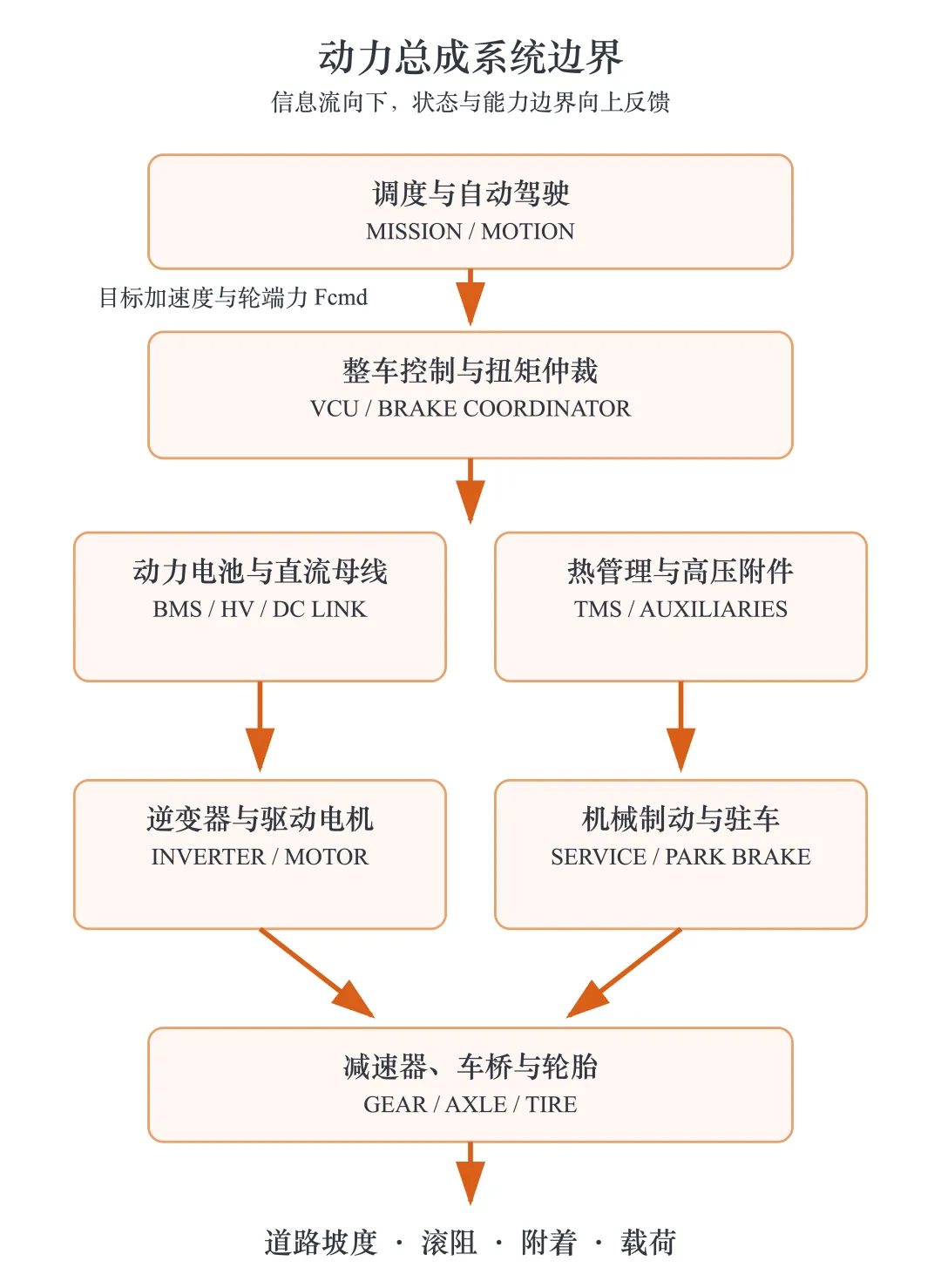

图 1:从调度与运动控制到电池、电驱、轮端和道路的能量—信息闭环
工程上最容易出现的错误,是各子系统分别按自己的峰值选型:电机看最大功率,电池看总电量,冷却系统看平均热负荷,自动驾驶只看最大减速度。这样得到的零部件可能个个“够大”,组合后却在满载长坡同时触发电池限流、电机降额和冷却饱和,车辆速度掉出生产节拍;下坡时又可能因为电池高荷电状态无法回收,导致机械制动热负荷突然升高。
二、第一组参数:路线、载荷与生产节拍
1. 路线不是一个坡度,而是一条随位置变化的功率曲线
矿区路线输入至少应包括里程、高程、分段坡度、曲率、路面类型、滚动阻力、限速、交叉口、装卸点、停车等待和低附着区域。坡度通常用百分数表示,动力学计算时可用坡角的正弦;小坡度下可近似为坡度值,但在高坡、精确能耗计算或制动校核中应使用真实几何关系。滚动阻力不能长期采用一个固定经验值,它会随碎石粒径、胎压、沉陷、积水和道路维护状态变化。
2. 质量参数必须分层管理
至少区分整备质量、额定载荷、允许总质量和实际载荷。新能源方案还要单列动力电池、换电框架、受电弓、热管理液体与高压附件的质量,因为增加电池并不只是增加续航,它也会提高滚阻、爬坡需求、轮胎负荷和制动能量。自动驾驶系统从称重传感器或悬架压力估算实际载荷后,应把质量估计值发送给纵向控制和能量管理,而不是始终使用额定满载质量。
3. 生产节拍决定持续功率,而非只决定平均能耗
矿车的典型循环由排队、装载、满载运输、卸载、空载返回组成。电池容量由每循环净能量和班次策略决定,而电机、电池功率、冷却能力则由长坡持续时间与相邻循环间的冷却窗口决定。两条净能耗相同的路线,如果一条把高功率集中在连续十分钟长坡,另一条分散在多个短坡,所需持续功率和热容量会完全不同。

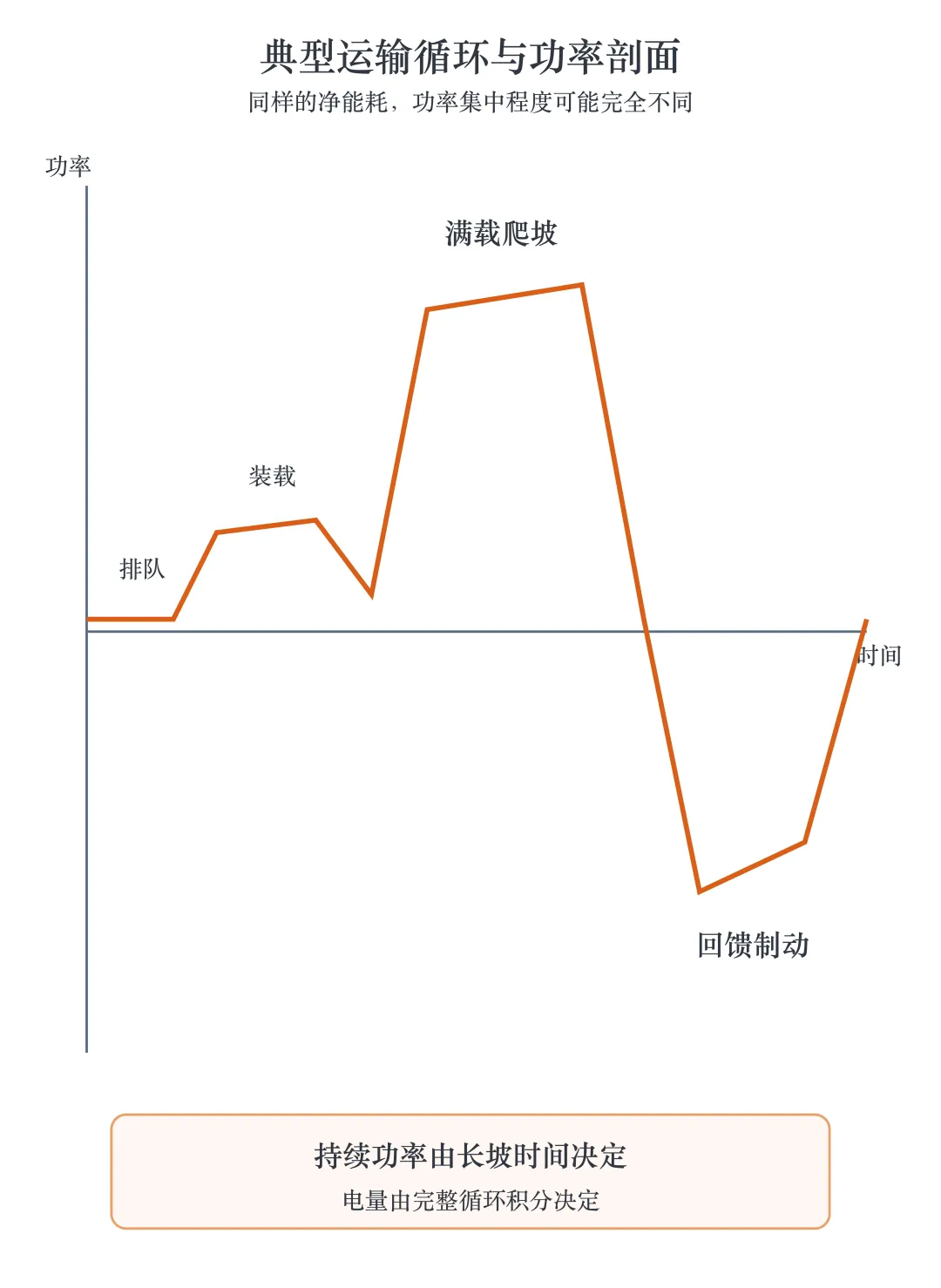

图 2:满载爬坡形成持续牵引峰,下坡形成回馈峰,等待阶段仍有附件功耗
三、整车动力学:把道路需求换算成轮端力与功率
低速重载矿车可先用纵向单自由度模型建立第一版匹配。轮端需求由加速阻力、坡度阻力、滚动阻力和空气阻力组成。矿车速度不高时,空气阻力往往不是主项,但在空载高速返程、强逆风或车体迎风面积很大时仍应保留。
Freq = δma + mgsinθ + mgfrcosθ + 0.5ρCdAv2
式中,Freq 为轮端总需求力;δ 为旋转质量换算系数;m 为车辆实际总质量;a 为纵向加速度;g 为重力加速度;θ 为坡角;fr 为滚动阻力系数;ρ、Cd、A 和 v 分别为空气密度、风阻系数、迎风面积和车速。该式输出的是车辆“需要多少轮端力”,还没有考虑传动效率、附件功率和执行器限值。
Pwheel = Freqv; Pdc = Pwheel / ηdrv + Paux
Pwheel 是轮端机械功率,Pdc 是直流侧需求功率,ηdrv 是逆变器、电机、减速器和车桥的综合效率,Paux 是冷却泵、风扇、空压机、转向、举升待机、传感器与计算平台等附件功率。效率应使用随转速、转矩和温度变化的地图,不宜从头到尾取一个常数。
以方法演示参数为例:车辆实际总质量取 165 吨,连续坡度 10%,滚阻系数取 0.02,忽略加速度和风阻时,需求轮端力约为 194 千牛。若以 10 千米每小时爬坡,轮端功率约 539 千瓦;若希望以 20 千米每小时通过同一坡段,轮端功率接近翻倍。这个简单计算说明:爬坡速度是功率选型的核心约束,而最大坡度更多决定低速轮端转矩。

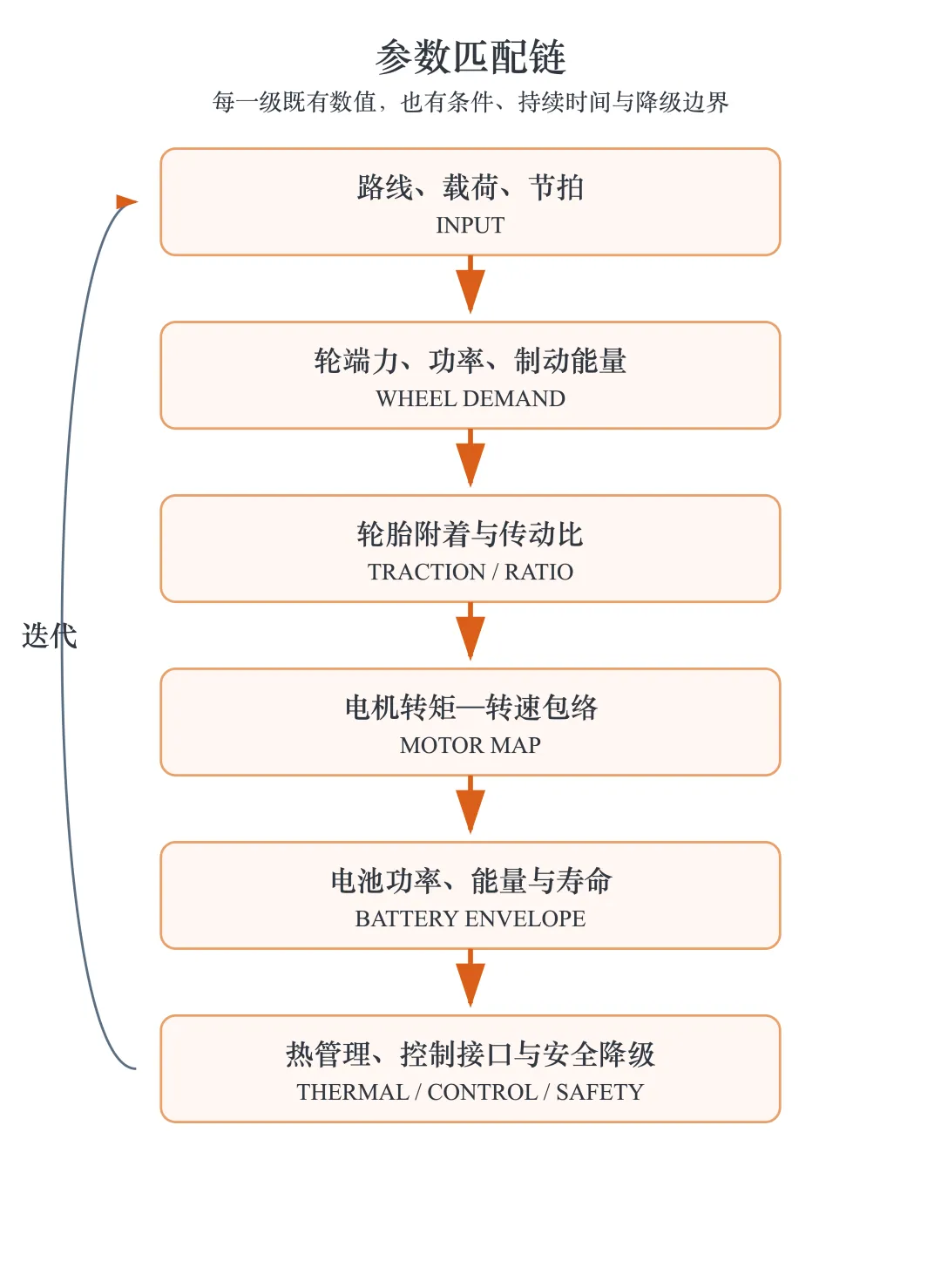

图 3:从路线与载荷开始,逐级得到轮端、传动、电驱、电池和热管理参数
四、动力电池:容量、功率和寿命必须同时成立
1. 总电量不等于可用电量
动力电池标称能量由标称电压和额定容量决定,但控制器真正可调度的是荷电状态窗口内的可用能量。窗口上边界需要为下坡回收留出空间,下边界需要覆盖绕障、回到安全停车点、热管理和低温功率下降。若路线先满载下坡,发车荷电状态就不能总是接近 100%;若路线先满载爬坡,则要优先保证低荷电状态下仍有足够放电功率。
Epack ≥ (Ecycle·Ncycle + Ereserve) / (DoDuse·ηage·ηtemp)
Epack 为所需标称电量,Ecycle 为单循环净耗电,Ncycle 为两次补能间循环数,Ereserve 为安全与调度储备,DoDuse 为允许使用的放电深度,ηage 和 ηtemp 分别表示寿命末期容量保持与温度修正。参数应以寿命末期、最不利温度和异常调度组合进行校核,而不是只在新电池、常温、标准循环下通过。
2. 功率能力由电流、内阻、温度和荷电状态共同限制
电池管理系统向整车控制器发布允许放电功率和允许回充功率。它们不是静态铭牌值,而是单体最高最低电压、温度、荷电状态、绝缘、接触器状态、冷却能力和故障等级综合计算出的动态边界。自动驾驶纵向控制器必须使用这个边界:当允许回充功率下降时,制动分配要提前增加机械制动;当允许放电功率下降时,速度规划要降低长坡目标速度,不能等到实际扭矩被硬截断后再追误差。
Pbat = UdcIbat; C-rate = |Ibat| / QAh
Udc 是工作母线电压,Ibat 是电池电流,QAh 是安时容量。提高系统电压可以在同等功率下降低电流和铜耗,但会提高器件耐压、绝缘距离、连接器、接触器、维修工具和人员防护要求。选电压平台时应同时看峰值功率、线束质量、器件供应、海拔降额、污染等级和绝缘监测方案。
3. 峰值功率、持续功率与脉冲功率要分开
短时起步、越障和紧急加速使用脉冲功率;数分钟爬坡对应峰值或短时功率;十分钟以上长坡更接近持续功率。电芯能在十秒输出的倍率,不代表整包能在高环境温度下持续输出同样倍率。连接排、熔断器、接触器、冷却板、母线电容和逆变器都必须在同一时间尺度校核。项目参数表若只写一个“最大功率”,后续控制和试验必然出现解释冲突。

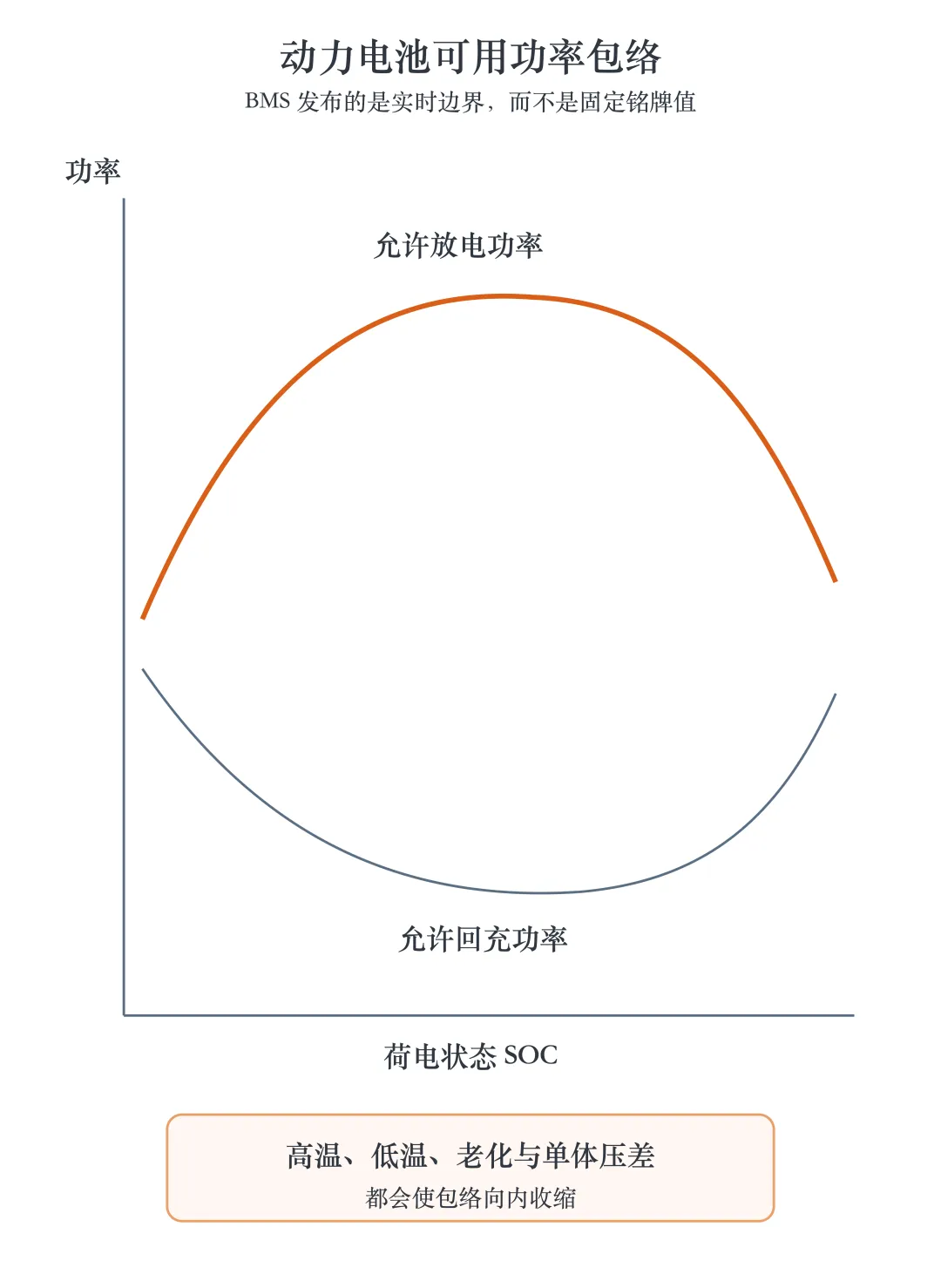

图 4:荷电状态与温度共同收缩放电和回充边界,控制器应使用实时允许值
五、电机与逆变器:功率决定坡速,转矩决定起步与越障
牵引电机的关键参数包括峰值/持续功率、峰值/持续转矩、基速、最高转速、效率地图、冷却入口温度、绝缘等级和超速能力。低于基速时通常处于恒转矩区,适合起步和低速爬坡;超过基速后进入弱磁恒功率区,转矩随转速升高而下降。选型时必须把轮胎半径和总传动比映射到电机转速—转矩平面,再与路线工况点叠加。
Tmotor = Fwheelrtire / (igηmechnm)
Tmotor 为单台电机需求转矩,Fwheel 为总轮端牵引力,rtire 为轮胎有效滚动半径,ig 为总传动比,ηmech 为机械传动效率,nm 为共同分担转矩的电机数量。有效半径应以载荷和胎压下的实测值为准,不能直接拿轮胎外径的一半。
双电机或多电机方案的价值不仅是把总功率平分。它还允许按车桥载荷、附着状态和温度做扭矩分配,并在单路故障时保留有限驱动力。但冗余并非自动成立:若两台电机共用同一逆变器冷却回路、同一高压接触器或同一通信链路,公共原因故障仍会让两路同时丢失。
逆变器选型要看直流电压范围、相电流、开关频率、母线纹波、过调制能力、短路保护、结温估算和冷却。电机峰值转矩通常受相电流限制,弱磁区最高转速受电压限制,持续功率受电机铜耗、铁耗以及逆变器结温限制。控制接口至少应返回实际转矩、可用正负转矩、转速、温度、故障等级与响应状态。

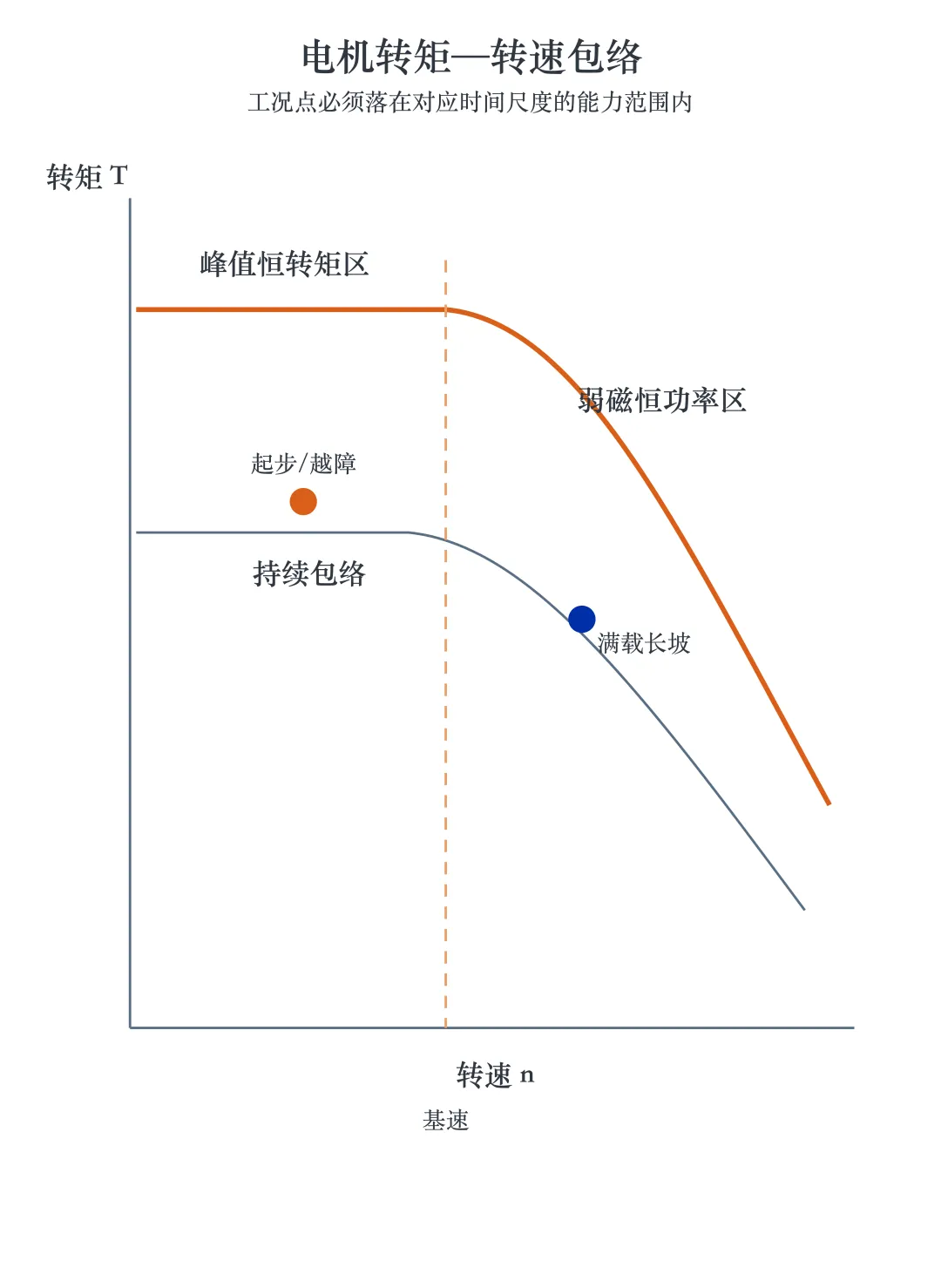

图 5:低速恒转矩、高速恒功率,持续包络受热约束,满载长坡必须落在持续区
六、传动比、车桥与轮胎:把电机能力真正送到地面
总传动比过小,最高车速容易满足,但低速轮端转矩不足,电机长期处于大电流区;总传动比过大,爬坡能力提高,却可能在空载返程时触碰电机最高转速。单级减速结构简单、可靠性高,适合速度范围较窄的矿区;两挡或多挡能兼顾爬坡和返程效率,但增加换挡机构、控制状态和故障模式。是否需要变速,不应从乘用车经验推断,应由路线速度分布与电机效率地图共同决定。
ig,min ≥ Fgradertire / (Tmotor,maxηmechnm)
ig,max ≤ 0.377nmotor,maxrtire / vmax
第一式给出满足目标坡度和起步牵引力所需的最小传动比;第二式给出在电机最高转速限制下允许的最大传动比,其中 0.377 是单位换算系数,适用于转速为转每分、半径为米、车速为千米每小时的组合。两个不等式若没有交集,说明单级传动无法同时满足需求,需要提高电机转速/转矩、改变轮胎、采用多挡或降低性能指标。
附着是最硬的轮端上限
μ 为路面附着系数,Fz 为驱动轮法向载荷。电机有再大转矩,也无法突破轮胎—路面的附着圆。转弯时轮胎还要提供横向力,纵向可用力应按附着椭圆继续收缩。自动驾驶系统需要使用横摆率、轮速、转角、估计附着和侧向加速度,动态限制驱动与回馈制动,避免在弯中因为单纯追踪纵向速度而引发侧滑。

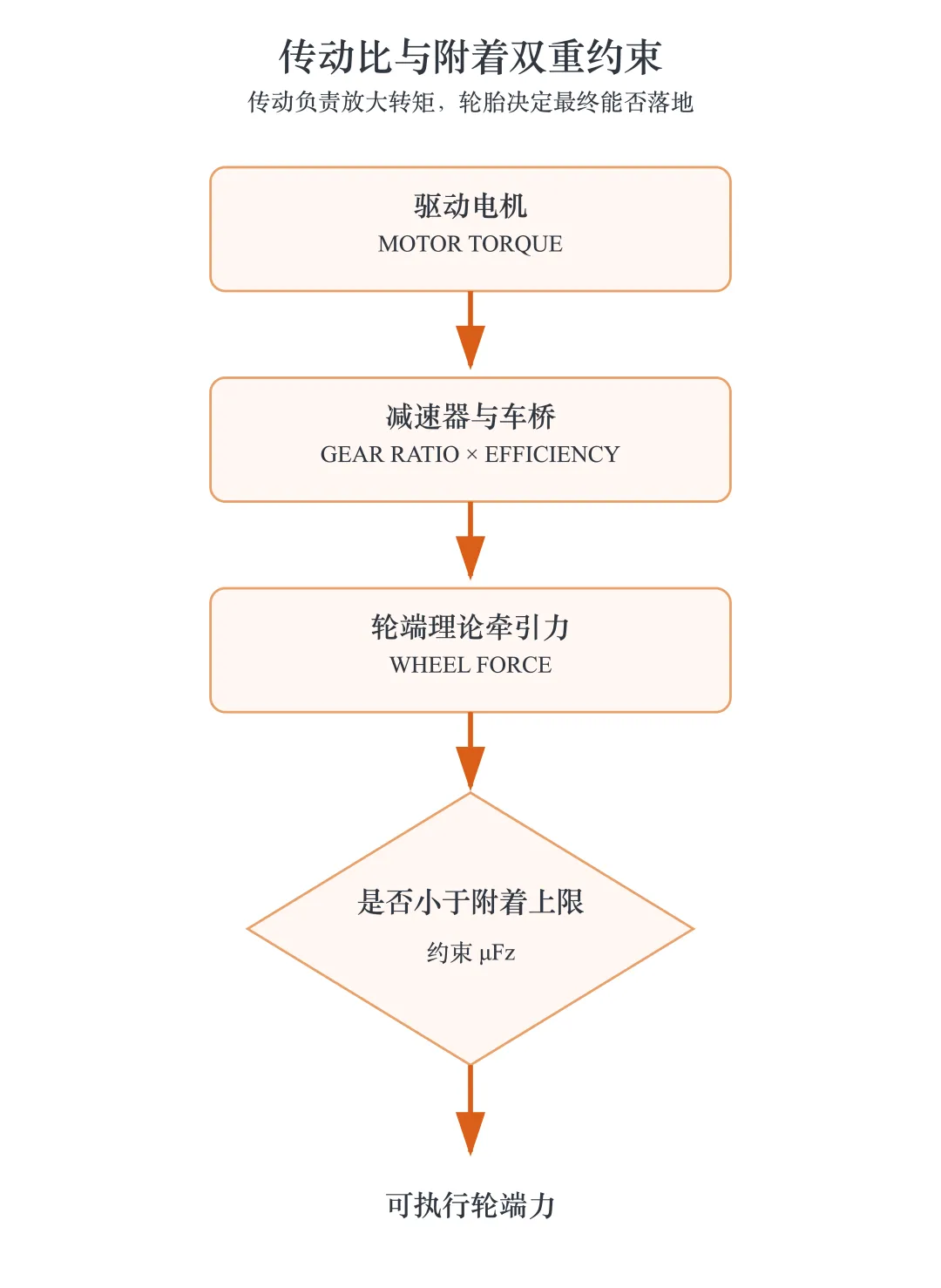

图 6:电机转矩经减速放大到轮端,但最终受轮胎附着与转弯横向力占用限制
七、制动与能量回收:回馈制动不是安全制动的替代品
新能源矿车下坡时,电机优先工作在发电状态,逆变器把交流电送回直流母线,电池在允许回充功率内吸收能量。若电池荷电状态高、温度低或单体压差大,回充能力会下降;若车速很低,电机回馈转矩也会衰减;若高压系统故障,回馈可能立即退出。因此服务制动、辅助制动和驻车制动仍需按照适用标准独立满足性能要求。ISO 3450:2011 就面向轮式土方机械的服务、二级和驻车制动系统规定了最低性能与试验框架。
Pregen,avail = min(Pmotor,gen, Pinv, Pbms,ch, Pthermal)
可用回馈功率取电机发电能力、逆变器能力、电池允许充电功率和热管理能力中的最小值。实际回馈还受轮胎附着、车辆稳定性和制动需求限制。制动协调器应把目标减速度换算成总制动力,再在回馈、机械服务制动和必要的缓速/电阻制动之间分配,并监控实际减速度闭环。
对自动驾驶而言,制动接口不能只有一个负扭矩命令。更稳妥的接口包括目标减速度、允许建立时间、最小可保证减速度、当前可用回馈力、机械制动可用状态和停车保持状态。上层规划器收到能力下降后,要同步延长停车距离;紧急制动链路则不应依赖普通应用层通信完成。

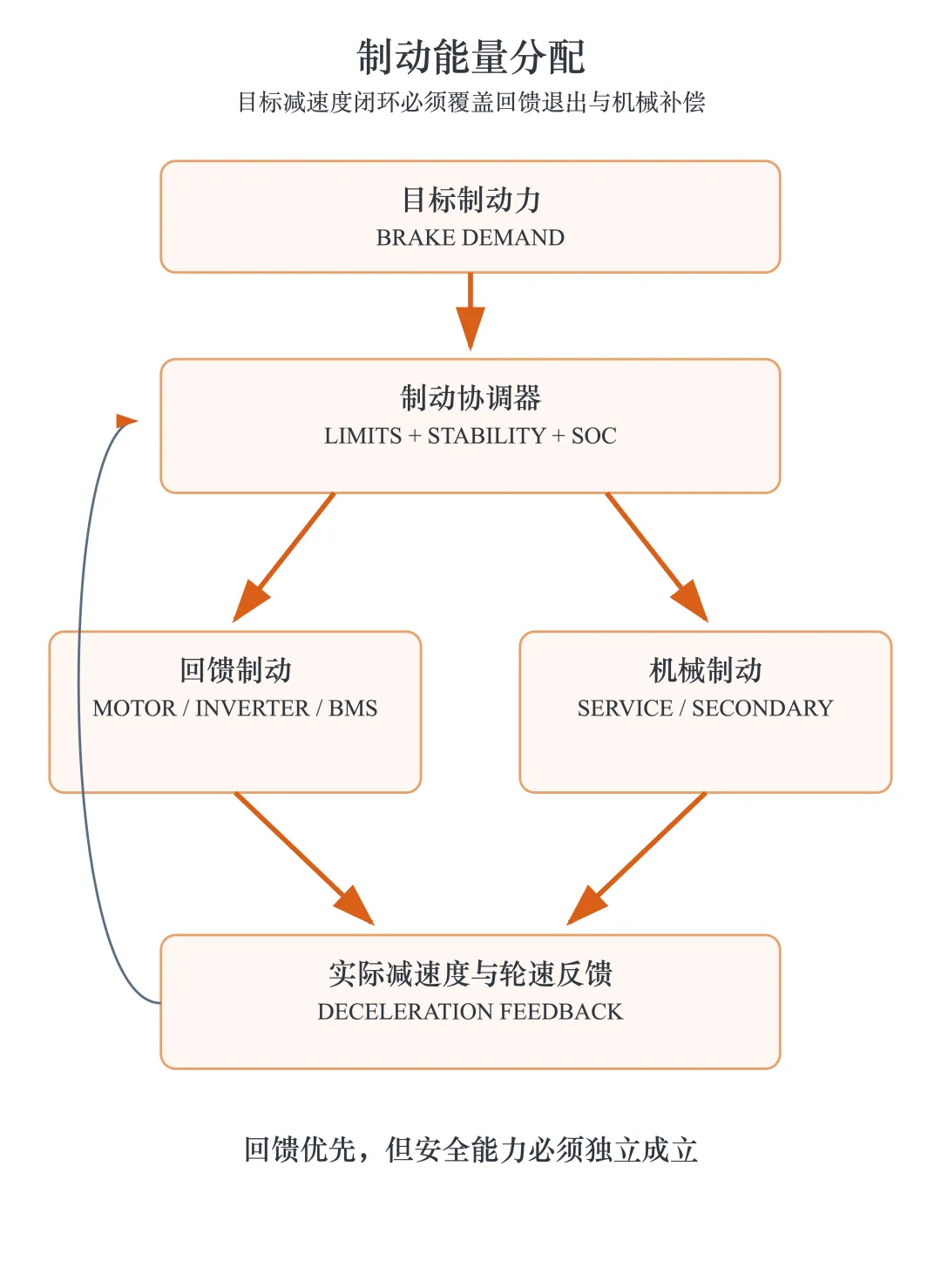

图 7:回馈优先但受多重边界限制,机械制动补足目标减速度并承担失效安全
八、热管理:持续性能的实际天花板
矿车动力总成热管理通常覆盖电池、电机、逆变器、充电接口、制动电阻以及驾驶室或电子设备。不同部件允许温度不同,不能简单串成一条回路。电池通常需要较窄、较均匀的温度范围;电机与逆变器允许更高温度但热流密度大;制动电阻在电池无法接收回馈时承受短时巨量热负荷。工程上常用独立回路或可切换回路,以降低热耦合。
Qloss = Pin − Pout; Qcool = ṁcpΔT
Qloss 是部件损耗转化的热功率;ṁ 为冷却液质量流量,cp 为比热容,ΔT 为进出口温升。初步估算可以从效率地图得到损耗,但散热器选型还要叠加环境温度、海拔导致的空气密度下降、风扇污堵、冷却液老化和泵性能衰减。矿区粉尘会显著改变换热器性能,因此清洁周期也是持续功率参数的一部分。
热控制不应只在超温后开风扇。基于路线预瞄的热管理可以在长坡前提前降低冷却液温度,在下坡回收前为电池预留温度和荷电状态空间,在停车等待阶段利用低功率窗口排热。对于自动驾驶车队,调度系统还可将连续重载任务与冷却窗口结合,避免所有车辆同时因热降额而破坏产能。

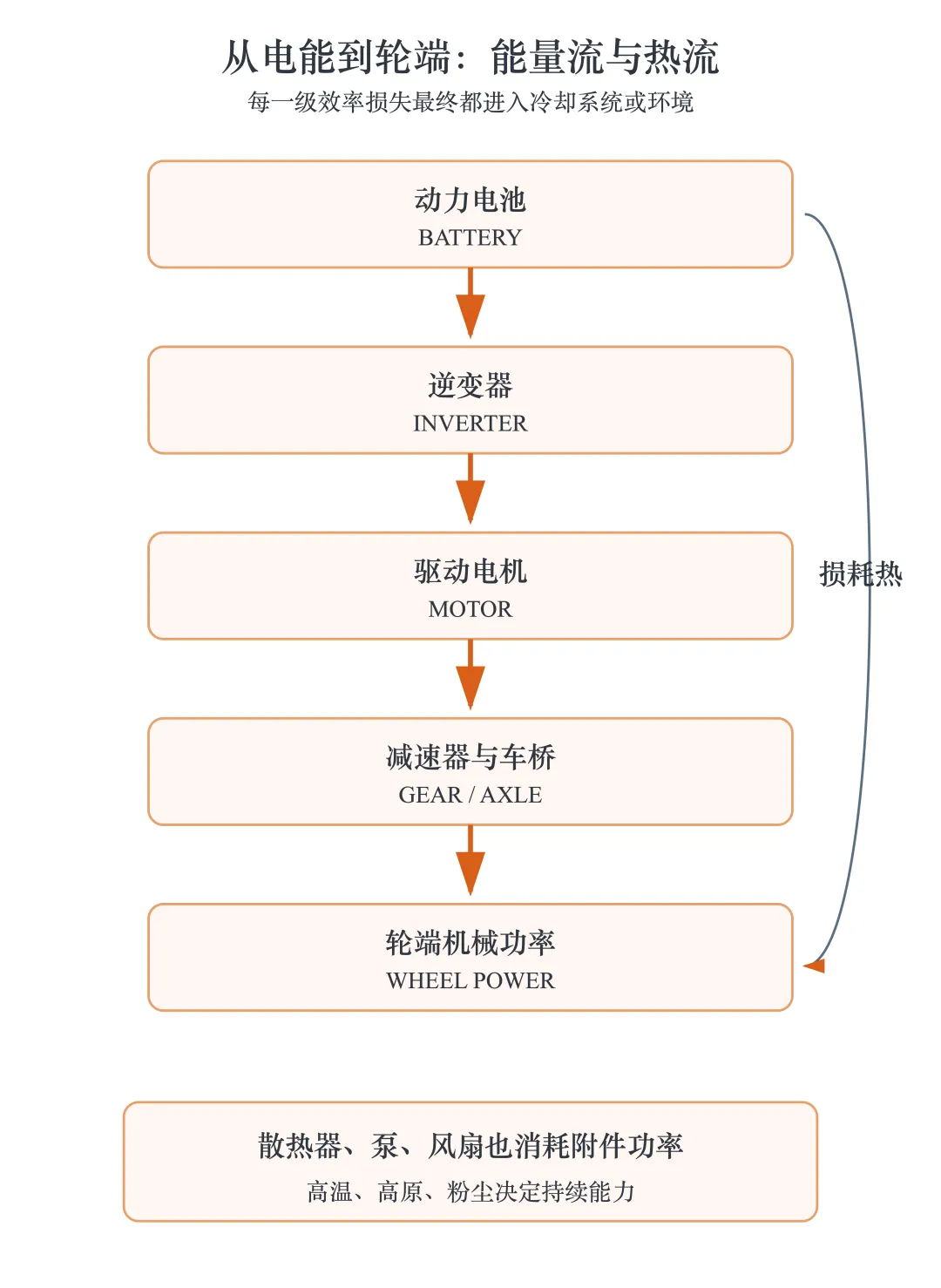

图 8:电池到轮端的各级损耗成为热负荷,附件和制动电阻也必须计入冷却设计
九、补能与高压附件:不要把非牵引负载当成常数
纯电矿车可以采用固定式充电、换电、机会充电,也可以在部分坡道使用架线受电或动态充电。补能方案决定车载电量、车辆质量、班次利用率和矿区配电峰值,因而必须与动力总成同时匹配。固定式快充需要在停车时间、充电倍率和电池寿命之间折中;换电能缩短车辆停机,但增加电池库存、机械锁止、高压盲插和电池一致性管理;动态供电可以降低车载电量,却增加路线基础设施、受流控制和离线切换工况。
充电功率不能简单用“电量除以停车时间”得到。还应考虑充电末段功率收缩、低温预热、站端功率共享、连接与对位时间、排队波动、转换效率和备用容量。对自动驾驶车队,调度器需要把剩余能量、到站时间、充电桩占用和下一循环能量需求联合优化,避免车辆到站后才发现电池温度或桩功率不允许计划倍率。
Psite,peak ≥ ksimΣPcharger / ηsite
Psite,peak 为站端所需峰值供电能力,ksim 为同时充电系数,ΣPcharger 为并行充电设备额定功率之和,ηsite 为从矿区配电到电池端的综合效率。实际设计还要校核短路容量、谐波、无功、电压波动、消防间距和故障隔离。对于动态供电,还要按最不利同时在线车辆数与坡道功率计算整流站和接触网容量。
高压附件也不能只按平均功率处理。电动转向泵在大转角低速行驶时可能达到峰值,空压机在连续制动后集中补气,举升泵在卸载阶段形成大功率脉冲,电池和电驱冷却在长坡后继续工作。整车控制器应对牵引与附件进行功率仲裁:安全相关的转向、制动供能优先于非关键附件;当直流功率不足时,先限制举升或舒适性负载,再降低牵引能力,并把降额原因传给自动驾驶和调度。
高压系统参数还包括预充时间、母线电容、接触器分断能力、熔断配合、绝缘阈值、高压互锁和主动/被动放电时间。预充过快会产生浪涌,过慢会延长上电并可能被误判故障;熔断器既要在短路时快速切断,又不能被正常爬坡电流和脉冲冲击误动作。ISO 14990-1 给出了电驱土方机械电气设备的一般安全框架,但具体项目仍需结合电压等级、机器类型、使用环境和所在地要求形成完整符合性矩阵。
十、自动驾驶接口:把物理能力变成可计算的约束
自动驾驶控制通常分为任务/路径层、速度规划层、纵向控制层、整车扭矩协调层和执行器控制层。规划层不应只接收车辆当前位置,还要接收动力总成能力:当前最大驱动力、最大稳定回馈力、机械制动状态、功率降额原因、可用能量和预测热裕量。这样生成的速度曲线才是“可执行轨迹”,而不是理想运动学曲线。
纵向控制器根据速度误差、目标加速度、坡度和质量估计计算目标轮端力。整车控制器随后做扭矩仲裁:驾驶/自动驾驶请求、安全控制请求、牵引力控制、热降额、电池功率边界、电机边界和机械保护按明确优先级合成。最后把正扭矩分配给各驱动桥,把负扭矩分配给回馈与机械制动。每一级都要返回执行状态,使上层知道命令是已执行、被限幅还是已拒绝。
Fcmd = sat(mades + Froad + Ffb, Fmin, Fmax)
ades 是规划目标加速度,Froad 是坡度、滚阻和风阻前馈,Ffb 是速度误差闭环修正,sat 表示在实时最小/最大可用轮端力之间限幅。限幅信息必须反馈到抗积分饱和与轨迹重规划,否则控制器会持续累积误差,在约束解除时产生突兀扭矩。
通信参数同样属于动力总成参数
接口定义至少要包含更新周期、最大端到端延迟、抖动、超时、计数器、校验、时间戳、物理单位、符号方向、缩放、无效值和故障默认值。扭矩命令若在网关中延迟 100 毫秒,对低速巡航可能不明显,但在低附着闭环和紧急制动中会直接消耗稳定性裕度。安全相关数据传输与软件开发可参考 ISO 19014-4 的原则,安全控制系统的性能等级与架构则应结合 ISO 19014 系列开展危害分析。

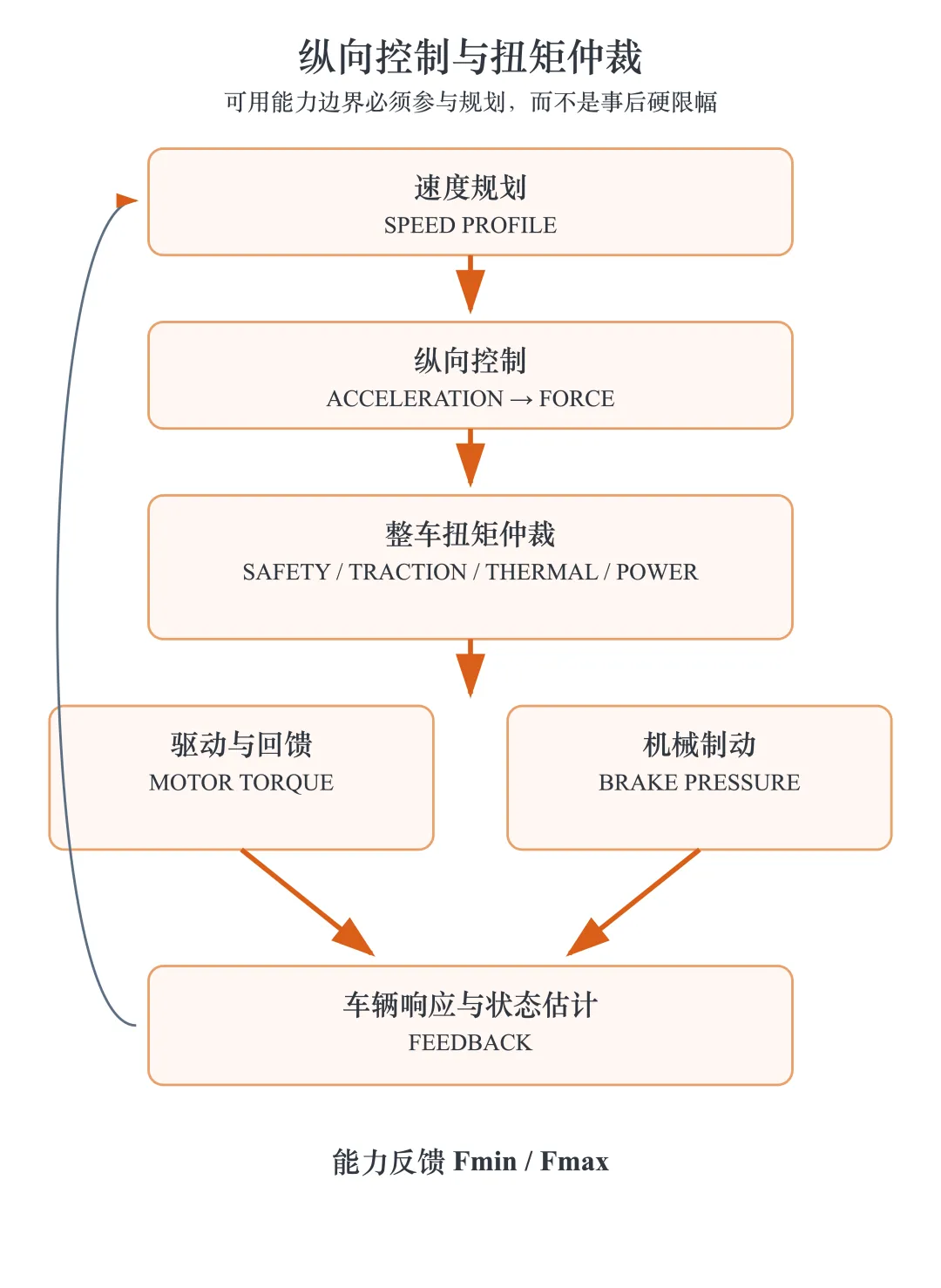

图 9:规划使用实时能力边界,VCU 在安全、附着、热与电功率约束下仲裁扭矩
十一、典型工况如何校核关键参数
一套参数是否成立,不能只靠额定工况。建议把车辆状态、道路状态和故障状态组合成工况矩阵,至少覆盖空载、满载、坡道、弯道、低附着、停车保持与降级。每个工况都同时检查动力性、能耗、温升、制动距离、执行器饱和时间和生产节拍。
| 工况 | 主要参数与风险 | 控制与校核重点 |
|---|
| 空载返程 | 质量低、速度高,驱动轮法向载荷变化 | 最高转速、传动比、弯道稳定性、能耗地图 |
| 满载平路 | 滚阻与轮胎负荷大,附件持续运行 | 持续功率、胎压、实际载荷估计、热平衡 |
| 满载爬坡 | 轮端力与持续功率同时达到高值 | 电池放电限值、电机持续区、冷却余量、坡速 |
| 长下坡 | 回馈能量集中,电池可能拒绝充电 | 荷电状态预留、回馈上限、机械制动热容量 |
| 常规制动 | 舒适性、停车精度与回收效率冲突 | 回馈/液压协调、低速退出、减速度闭环 |
| 低附着 | 驱动与制动均受附着限制 | 滑移率、扭矩斜率、车桥分配、路径速度下调 |
| 转弯 | 横向力占用附着裕量 | 附着椭圆、侧向加速度限制、差动扭矩 |
| 紧急停车 | 最短时间进入安全停车状态 | 独立制动链路、通信超时、驻车保持、故障记录 |
| 单路故障 | 电机、逆变器、传感器或通信失效 | 扭矩封锁、限速撤离、冗余可用性与最小风险状态 |
空载与满载:同一组控制增益未必合适
载荷变化会改变加速度响应、制动距离、车桥载荷与轮胎侧偏特性。若纵向控制只按固定质量计算,空载时容易扭矩过大、满载时又响应迟缓。可使用车载称重、悬架压力或基于坡度—加速度—扭矩的在线估计修正质量,并对估计值设置变化率限制,避免装载冲击或轮速噪声造成参数跳变。
满载爬坡:同时检查电功率、机械强度和热时间常数
爬坡校核应沿路线逐点计算需求轮端力和车速,再反算电机转速、转矩、直流功率、电池电流和各部件损耗。任何一个时间步越过持续包络,都要判断越界时间是否落在允许的短时能力内;不能把整条长坡用一个平均功率代替。减速器齿面接触应力、半轴扭矩、轮胎载荷和冷却液温升也需要同步验证。
长下坡:最危险的组合往往是高荷电状态加低温
低温会降低电池允许回充功率,高荷电状态又压缩电压裕量。当自动驾驶车辆在坡顶以接近满电状态开始下坡,回馈能力可能很快收缩。正确策略是在上坡或出发前规划荷电状态窗口,持续计算坡底预测荷电状态,并在回馈裕量不足时提前限速、增加机械制动或切换制动电阻,而不是等母线过压后紧急退出回馈。
急停与故障降级:先定义最小风险状态
急停并不总是“立刻切高压”。高速或坡道上直接切断牵引逆变器,可能同时丢失回馈和主动扭矩控制。安全概念应按故障类型与车辆状态定义序列:建立服务制动、确认减速度、牵引扭矩归零、必要时断开高压、车辆停止后施加驻车制动,并向调度系统报告位置和可用性。对绝缘严重下降、碰撞、高压互锁断开等风险,则可能需要更快隔离高压。

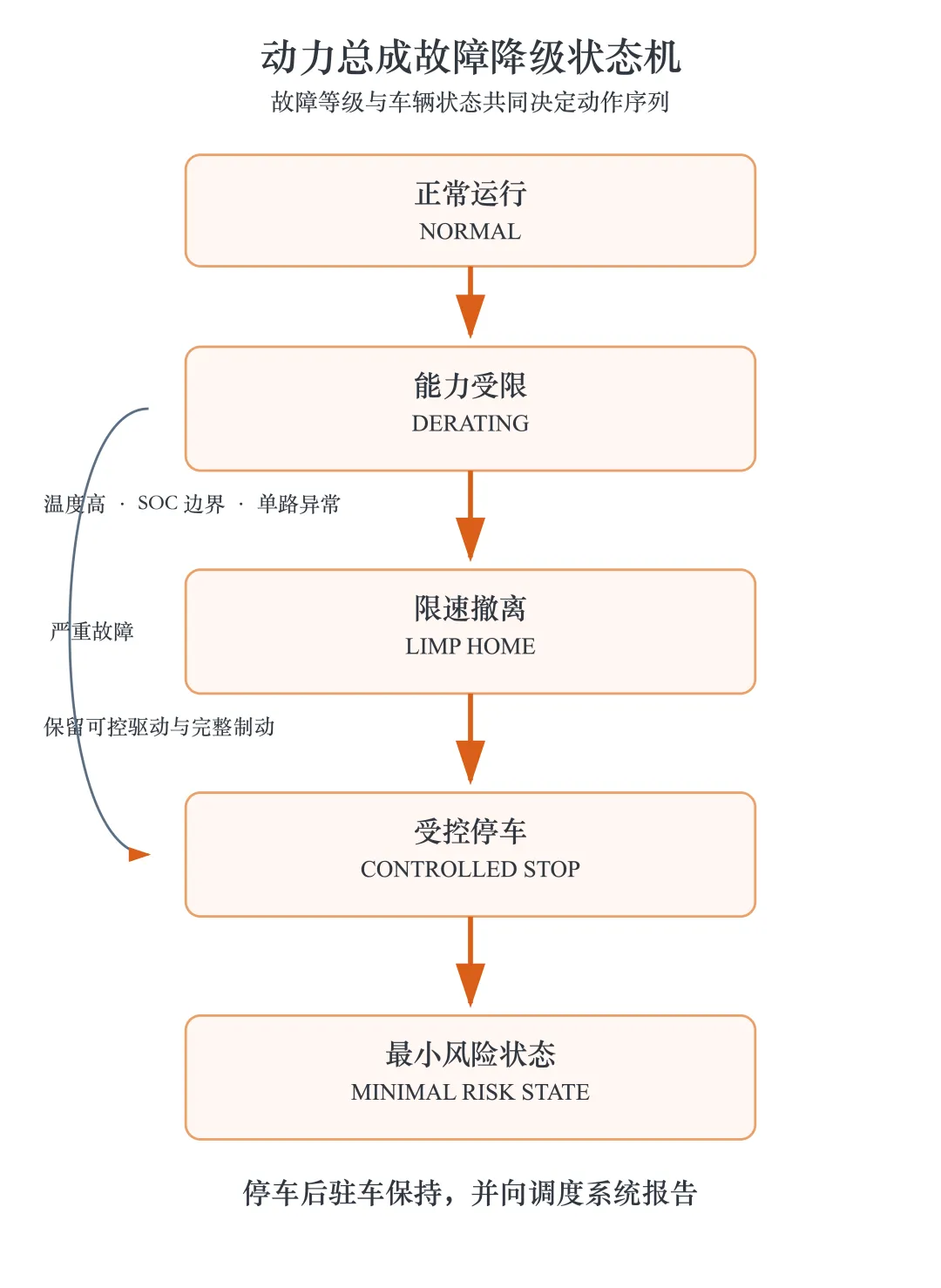

图 10:从正常、限功率到限速撤离和紧急停车,转换条件由故障与车辆状态共同决定
十二、关键参数表应该怎样写,才真正能用于开发
一份可执行的动力总成参数表,不应只有单值。每个参数至少应给出定义、单位、标称值、最小/最大值、持续时间、适用温度、荷电状态范围、测量位置、误差、刷新周期、数据来源和验证方法。比如“最大回馈功率 800 千瓦”没有说明持续时间、母线电压、温度和荷电状态,就无法用于制动距离分析;“最大爬坡度 30%”没有说明载荷、车速、路面附着和持续时间,也无法用于排产。
| 参数类别 | 建议字段 | 验证手段 |
|---|
| 整车与路线 | 质量、载荷分布、轮胎半径、坡度、滚阻、曲率、目标节拍 | 称重、路线测绘、滑行试验、轮胎数据 |
| 电池 | 总/可用能量、工作电压、峰值/持续充放电功率、SOC/SOH、温度 | 台架倍率、热箱、寿命、整车循环 |
| 电驱 | 峰值/持续功率转矩、基速、最高转速、效率与降额地图 | 测功机、温升、超速、控制响应 |
| 传动 | 总传动比、效率、最大输入/输出转矩、润滑温度 | 齿轮台架、道路牵引、耐久 |
| 制动 | 回馈/机械能力、建立时间、热容量、驻车坡度 | 制动距离、长下坡、失效与驻坡试验 |
| 控制接口 | 周期、延迟、超时、斜率、精度、有效位、降级值 | 总线负载、故障注入、HIL、封闭场测试 |
| 热管理 | 流量、压差、散热量、入口温度、风扇功率、污堵裕量 | 热平衡、环境舱、高原与粉尘工况 |
十三、一组完整的参数匹配算例
以下仍采用方法演示参数:整备质量 75 吨,额定载荷 90 吨,满载总质量 165 吨,轮胎有效半径 1.25 米,目标最高车速 45 千米每小时,满载持续坡度 10%,目标坡速 15 千米每小时,滚阻系数按 0.02 校核,机械传动效率取 0.95,两台驱动电机,总传动比初选 20。空气阻力在该爬坡点相对较小,初算先忽略。
1.
轮端力:坡度和滚阻合计约 194 千牛;若还要求 0.2 米每二次方秒的加速度,需要再增加约 33 千牛,得到约 227 千牛。
2.
轮端功率:15 千米每小时即约 4.17 米每秒,对应约 946 千瓦。考虑 95% 机械效率和电驱损耗,直流侧牵引功率需按约 1 兆瓦量级继续精算。
3.
单电机转矩:按 227 千牛、1.25 米半径、总传动比 20、两台电机分担,单机约需 7.5 千牛米。该点若持续数分钟,应落入持续或规定短时转矩区。
4.
电池功率:若直流侧峰值需求取 1.2 兆瓦、工作电压 1000 伏,电池电流约 1200 安。此时需要核对单体并联数、母排、接触器、熔断器与冷却系统的共同持续能力。
5.
电量:若一循环净耗电 180 千瓦时、两次补能间运行 3 个循环,另留 60 千瓦时安全储备,可用放电深度取 80%,再考虑寿命与温度修正,标称电量会明显大于 750 千瓦时;最终值要由全路线时序仿真确定。
6.
下坡:若回馈峰值达到 900 千瓦,而某一荷电状态与温度下电池只允许回充 500 千瓦,剩余制动功率必须由机械制动或制动电阻承担,速度规划也应提前降低目标坡速。
算例的价值不在于得到某个固定电量或功率,而在于展示参数之间的闭环:改变目标坡速会直接改变功率;增加电池会增加质量并反过来提高能耗;调整传动比会改变电机工况点与最高转速;提高回馈能力又会改变电池热负荷与机械制动需求。正确流程是迭代匹配,而不是一次性按表格选型。
十四、从样车到量产:标定与验证的落地顺序
第一阶段用路线数据和零部件地图建立后向能耗模型,筛掉明显不成立的电量、功率和传动比组合;第二阶段建立前向动力学模型,加入控制器、执行器延迟、限幅和热模型,验证坡速、制动与稳定性;第三阶段用部件台架和硬件在环验证边界;第四阶段进入封闭矿区,先空载、低速、低坡,再逐步增加载荷和自动驾驶权限。
数据采集要覆盖电池总压总流、单体极值、允许充放电功率、电机转速转矩、逆变器直流与相电流、减速器油温、冷却流量与进出口温度、轮速、坡度、车辆质量、制动压力、目标与实际减速度。所有信号应使用统一时间基准,否则在扭矩响应、滑移和制动切换分析中会把时间错位误判为控制问题。
标定应优先确定硬安全边界,再优化效率和舒适性。先验证过流、过压、超温、超速、绝缘和制动失效响应;再标定牵引力控制、回馈分配、扭矩斜率和换挡;最后结合路线优化速度曲线、荷电状态窗口和热预控。每次软件或关键参数变更,都应回归最不利工况与安全机制,不能只复测正常循环。
十五、工程上最难的不是峰值,而是边界的一致性
新能源自动驾驶矿车动力总成的核心工作,可以概括为四件事。第一,把路线、载荷和节拍变成随时间变化的轮端力与功率;第二,让电池、电驱、传动、制动和热管理在相同时间尺度、相同环境边界下同时成立;第三,把实时可用能力可靠地传给自动驾驶,使规划与控制尊重物理约束;第四,在传感器、通信、高压或执行器异常时,仍能进入定义明确、可验证的最小风险状态。
因此,关键参数说明不应是一张静态规格表,而应是一套“数值+条件+持续时间+接口+降级”的工程契约。只有当每个峰值都有时间定义、每个能力都有环境条件、每个命令都有状态反馈、每个故障都有安全序列,动力总成才真正具备支持无人化连续生产的基础。
