手机快充到电动汽车-碳化硅MOS管高效电能转换

当我们惬意地用快充为手机充电时，或许从未深入思考过手机和充电器是如何精准把控充电节奏的。从快速充电的迅猛阶段，到恒压补电的稳定过程，再到涓流收尾的细致呵护，每一个环节都暗藏玄机。而在这背后，一群“隐形指挥家”——MOS管正默默地履行着调控电流与电压的重要职责。它们如同幕后的精密工程师，确保着充电过程的安全、高效与稳定。

不仅仅是手机，MOS管的影响力广泛渗透到现代电子设备的各个领域。在电动汽车的电驱调速系统中，MOS管精确控制着电机的运转速度，为车辆的动力输出提供了有力保障；在CPU每秒数亿次的运算逻辑里，MOS管则如同高速运转的齿轮，支撑着复杂的计算任务顺利完成。可以说，现代电子设备的高效运行与智能控制，都离不开MOS管这个关键的半导体器件。

MOS管，全称金属氧化物半导体场效应晶体管。我们可以形象地把它理解为一个由电压控制的“电子水龙头”。它有三个重要的引脚，分别是栅极（G）、源极（S）和漏极（D）。栅极就相当于水龙头的开关，源极如同进水口，漏极则好似出水口。这种形象的比喻让我们更容易理解MOS管的工作原理。

当在栅极施加一个电压信号时，衬底表面会感应形成一条导电通道，此时电流便能从源极顺畅地流向漏极，电路实现导通；而当电压撤去，这条导电通道就会关闭，电流也随之截断。正是这种独特的“电压控制电流”的特性，使得MOS管成为电路中高效智能的开关，能够灵活地控制电流的通断，为电子设备的稳定运行奠定了基础。

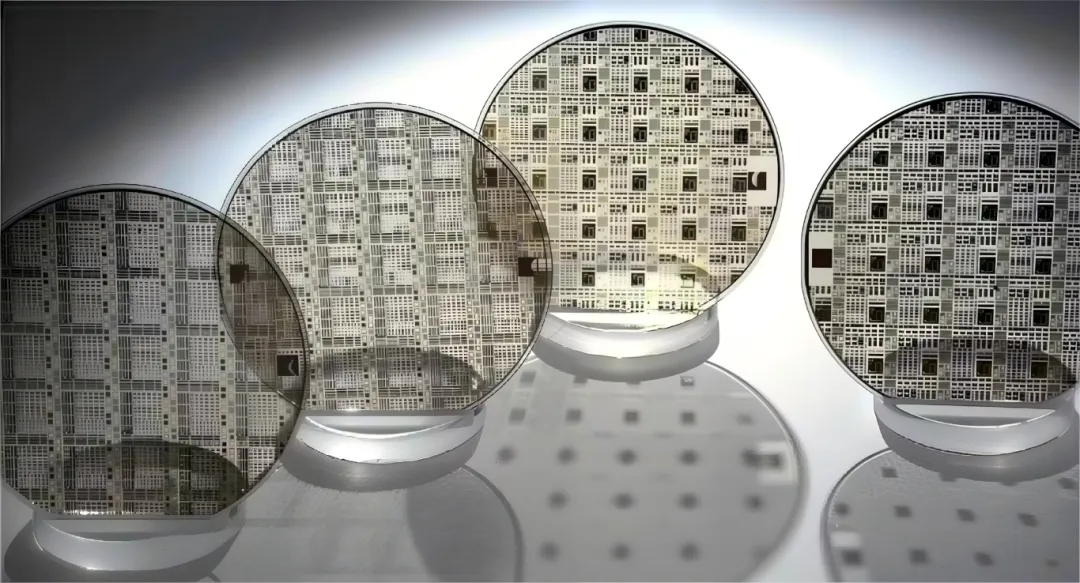

MOS管具有集成度极高的显著优势。它的结构简单，非常适合大规模集成。如今，先进的制程已经进入到3纳米时代，像苹果A19处理器，能在指甲盖大小的面积上集成203亿个晶体管。如此高的集成度，构筑起了现代算力的物理基石，让电子设备能够实现更强大的功能和更快速的运算速度。

MOS管的损耗极低，能效比十分出色。其栅极输入电阻可达兆欧级，这意味着控制功耗几乎为零；导通电阻可低至毫欧级，使得传导损耗极小。在追求节能化、绿色化的产业趋势下，MOS管在高效电能转换场景中表现卓越，能够最大程度地减少能量的浪费，提高能源的利用效率。

MOS管的开关速度极快，能够支持高频应用。其开关速度可达纳秒级，这一特性使其非常适用于高频开关电源。以手机充电器为例，它的开关频率可达200kHz。频率越高，磁性元件的体积就越小，从而使得充电器更加轻巧便携，方便我们在日常生活中使用。

由于MOS管具备快速的开关速度和高频应用的能力，它在电子设备的电源管理中发挥着重要作用。能够快速地对电流进行调整和控制，确保电子设备在不同的工作状态下都能获得稳定的电源供应，提高了设备的性能和可靠性。

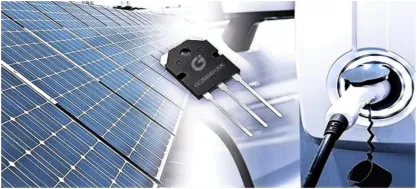

随着新能源汽车、光伏储能、工业电源等高压高频场景的不断发展，对效率与可靠性的要求也日益提升。传统硅基MOS管逐渐逼近其物理极限，难以满足这些领域日益增长的需求。在这样的背景下，碳化硅（SiC）MOSFET作为第三代半导体的代表应运而生。

与硅基器件相比，碳化硅MOS管具有诸多显著优势。它具备更高的耐压与耐温能力，工作结温可达175℃以上，能够在更恶劣的环境下稳定工作；同时，它具有更低的导通损耗与开关损耗，能够进一步提高能源利用效率；此外，它还拥有更高的开关频率，能够进一步提升系统的功率密度，为这些领域的发展带来了新的机遇。

成都巨子半导体专注于碳化硅技术方向，致力于提供基于碳化硅的高效电能转换系统解决方案。在电动汽车领域，他们的技术能够助力电动汽车续航提升、充电更快、系统更轻，为电动汽车的发展注入新的动力。在光伏逆变、工业电源等领域，巨子半导体推动这些领域迈向“能效97%+”的时代，为能源的高效利用做出了重要贡献。

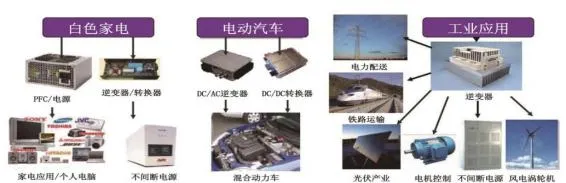

从手机到汽车，从家电到电网，MOS管如同电子世界的“细胞”，构筑起智能生活的物理基础。而在碳中和与能源革命的背景下，碳化硅MOS管正成为新一轮技术升级的核心引擎。作为高效电能转换系统的服务商，巨子半导体将持续深耕碳化硅技术，为每一瓦电能的绿色转换贡献技术与智慧，推动整个电子行业朝着更加高效、环保的方向发展。
