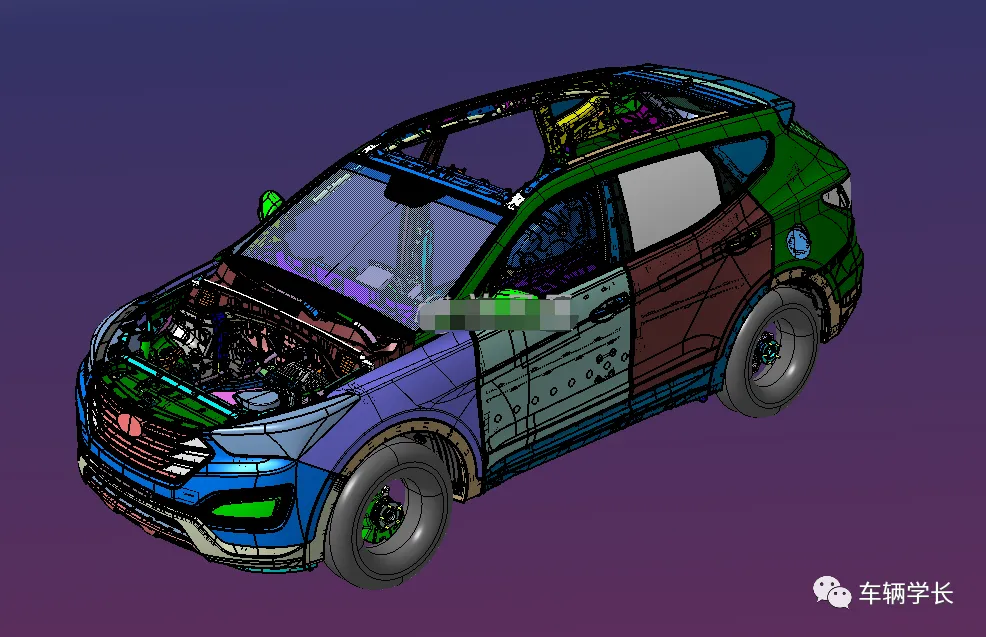

【某代 45SUV】整车 CATIA 模型全解析 | 附 3D 装配图纸,结构拆解 + 图纸解读 + 绘图技巧指南-025-

中型 SUV 是家用与户外出行的核心选择，某代 45SUV 凭借空间实用性与操控稳定性占据细分市场优势。本次我们基于 CATIA 整车 3D 模型，从核心结构到绘图技巧进行专业拆解，为汽车设计从业者提供参考。

1. 核心结构设计

该 SUV 采用横置前驱平台的承载式车身核心结构，通过 CATIA 模型的截面视图可见，车身地板采用阶梯式纵梁布局，在保证扭转刚度的前提下优化后排腿部空间。底盘系统采用麦弗逊前悬架 + 多连杆后悬架的组合方案，前悬架的一体化副车架集成了转向机与发动机悬置，有效降低NVH 振动传递效率；后悬架的H 型纵臂结构兼顾承载能力与侧向支撑，配合可变阻尼减振器，实现家用舒适性与户外操控性的平衡。设计中通过拓扑优化缩减了前机舱非受力结构，整车自重较上一代降低约 6%，同时满足 C-NCAP 五星碰撞标准。

2. 结构组成讲解

整车 CATIA 模型包含车身白车身、动力总成、底盘系统、内外饰件四大核心模块。白车身选用HSLA 高强度低合金钢与6000 系铝合金混合材质，关键受力部位采用热成型工艺，保证车身强度的同时实现轻量化；动力总成搭载2.0T 涡轮增压发动机，与7 速湿式双离合变速箱通过柔性飞轮连接，降低传动冲击；底盘的转向节采用铸铝一体成型，配合EPS 电动助力转向系统提升操控精准度；内外饰件采用PP+ABS 复合材质，通过卡扣 + 螺栓混合连接方式实现模块化装配，便于后期维修更换。

3. 工作原理讲解

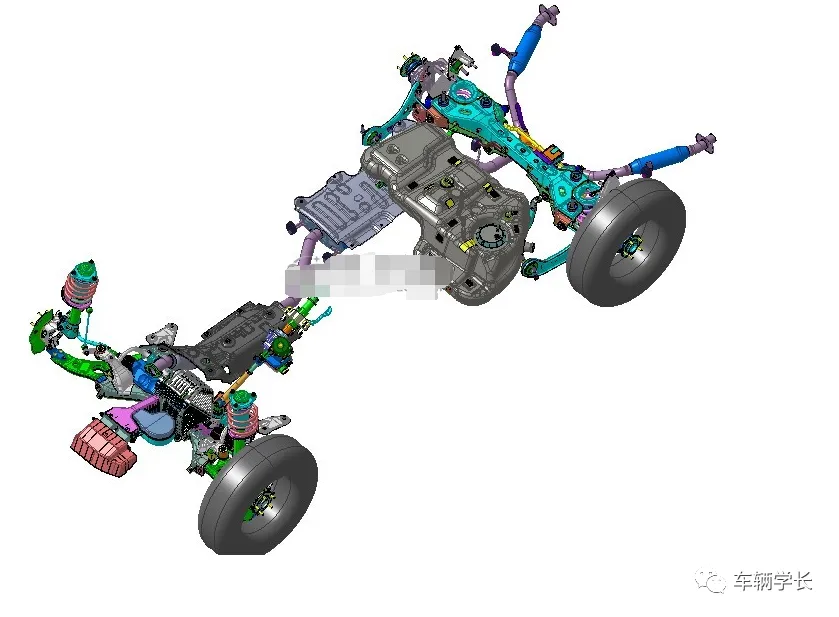

车辆行驶时，动力总成输出的扭矩经变速箱传递至前驱动轴，带动车轮实现驱动；转向时，EPS 系统根据车速调整转向助力扭矩，低速时提供轻盈手感，高速时增加阻尼保证稳定性。底盘悬架系统中，前麦弗逊悬架的螺旋弹簧承载车身重量，减振器过滤路面振动；后多连杆悬架通过上下控制臂、纵臂、横臂的协同运动，精准控制车轮定位参数，避免转向时的车身侧倾。车身的碰撞吸能区在发生事故时会通过预设褶皱结构溃缩，将冲击力分散至整个车身框架，保护乘员舱的生存空间完整性。

4. 图纸核心要素

本次 CATIA 整车模型包含全参数化特征、装配约束链、材料属性库三大核心要素。模型中所有部件均保留设计参数关联，修改发动机舱长度等核心尺寸时，前后悬、轴距等参数会自动联动调整；装配体采用自上而下的约束逻辑，以车身坐标系为基准，依次定义动力总成、底盘、内外饰的装配关系，保证整车的尺寸精度一致性；模型内置了汽车行业专用材料库，包含高强度钢、铝合金、工程塑料的密度、屈服强度、泊松比等参数，可直接导入 CATIA 分析模块进行碰撞仿真、NVH 分析。此外，模型附带的部件明细表明确了每个零件的编号、材质、加工工艺，为量产制造提供直接依据。

5. 图纸绘制技巧

绘制 SUV 整车 CATIA 模型时，需遵循基准统一、模块化建模、关联设计三大技巧。首先以整车坐标系为设计基准，定义车身长度、宽度、高度等硬点参数，保证所有模块的尺寸链统一；其次采用自上而下的模块化建模，先创建白车身框架，再依次设计动力总成、底盘、内外饰件，避免后期装配干涉；设计中使用CATIA 的关联设计功能，将悬架硬点与车身尺寸绑定，修改车身参数时悬架结构自动适配。导出模型时，需勾选保留参数与约束选项，同时符合GB/T 24734-2009机械产品三维建模规范，保证上下游部门的图纸兼容性。

本次解析覆盖了某代 45SUV 的核心结构、工作原理、CATIA 模型要素与绘图技巧，核心围绕用户需求与制造可行性展开，为同类 SUV 设计提供了参考框架。你在汽车 3D 建模或整车设计中，有哪些实用经验？评论区交流。
