自动驾驶:智驾芯片解析

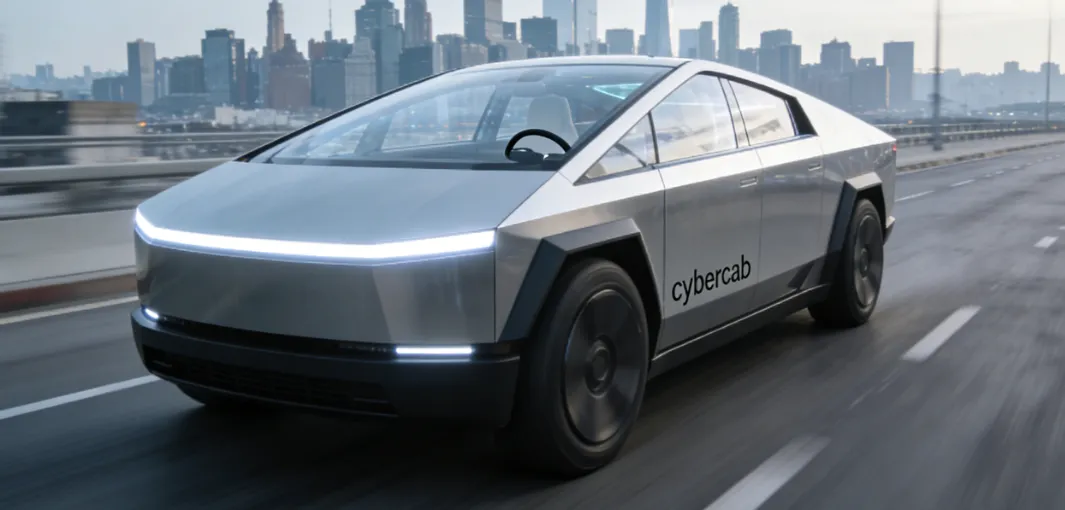

2月18日，特斯拉宣布首辆Cybercab在美国德州超级工厂下线，标志着Robotaxi开始向实车落地阶段迈进。

这款无踏板、无方向盘车型的落地，实现了从纯视觉感知到全场景决策，背后是特斯拉HW4.0芯片构成了技术护城河。可以说，智驾芯片的竞争，已经成为车企决胜无人出行时代的重要战场。

今天重点解读 智驾芯片。

智驾芯片基本介绍

什么是智驾芯片

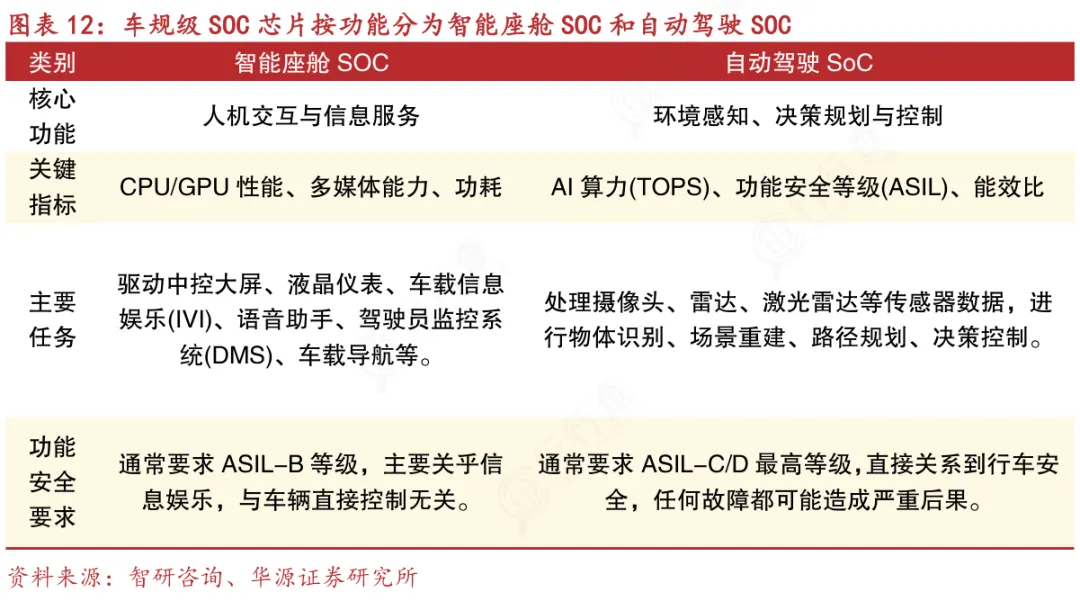

智驾芯片，全称智能驾驶计算芯片，是专为自动驾驶场景设计的车规级专用计算芯片，也是自动驾驶系统的核心硬件底座。

它的核心使命，是实时处理车载激光雷达、摄像头、毫米波雷达等传感器采集的海量环境数据，完成感知融合、决策规划、车辆控制等全链路自动驾驶任务。在毫秒级内做出符合行车安全要求的判断与指令，是决定自动驾驶能力上限的核心硬件。

不同于通用计算芯片，智驾芯片从设计之初就围绕自动驾驶的场景需求打造，所有的技术迭代都围绕“安全、实时、高效”三个目标展开。

智驾芯片的分类

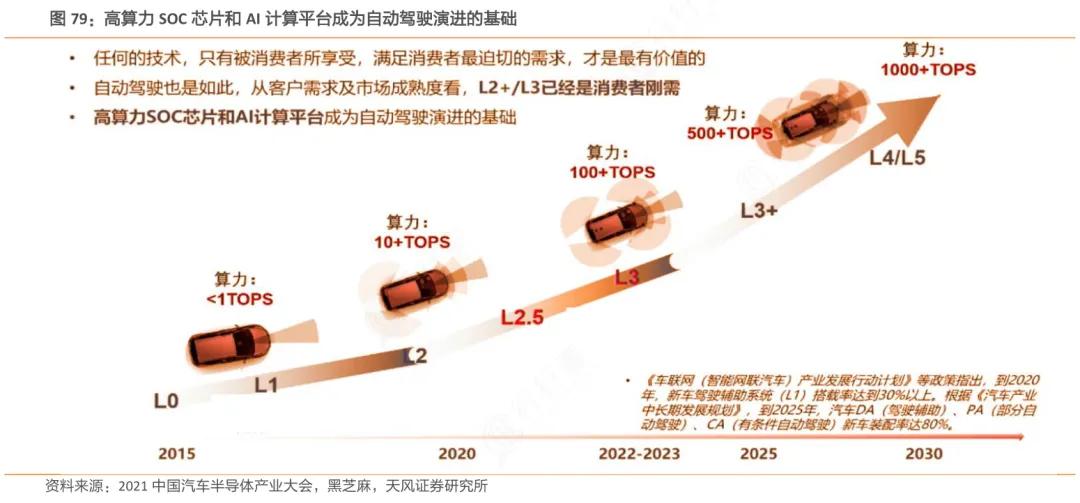

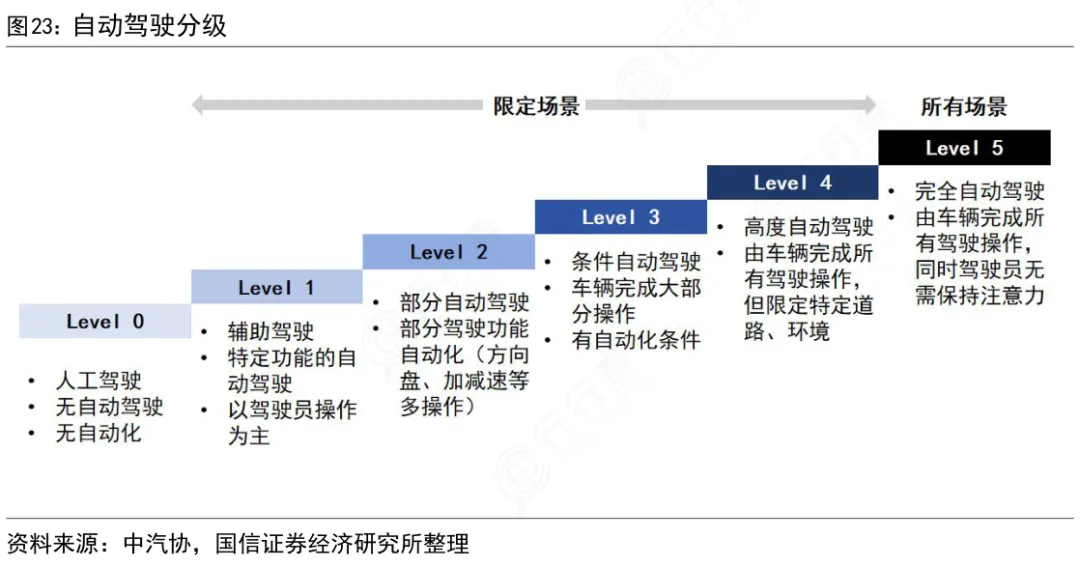

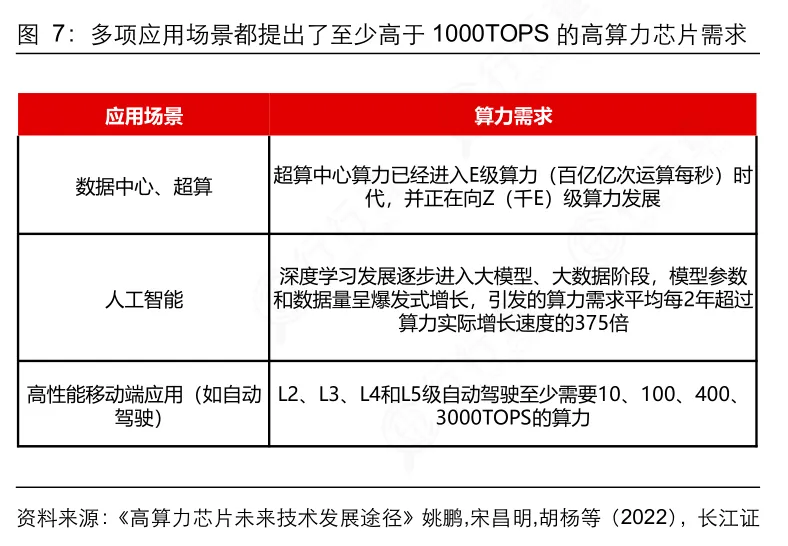

按照适配的自动驾驶等级、算力规模与应用场景，智驾芯片可分为三大类别。

第一类是低阶辅助驾驶芯片，主要适配L2~L2+级别的辅助驾驶系统，主打低功耗、低成本与高可靠性。这类芯片算力规模适中，仅需满足ACC自适应巡航、车道保持、自动紧急制动等基础辅助驾驶功能。

第二类是中高阶行泊一体芯片，主要适配L2+~L3级别的智能驾驶系统，是当前行业的主流发展方向。

这类芯片在算力、功耗与成本之间实现了平衡，可同时支持高速领航、城区辅助驾驶、自动泊车等全场景行泊一体功能，能够覆盖绝大多数的家用行车场景。

第三类是高阶全无人智驾芯片，主要适配L4~L5级别的全无人自动驾驶系统，主打超高算力、全冗余设计与最高等级的安全防护。

这类芯片具备极强的并行计算与复杂场景处理能力，可支撑Robotaxi、无人配送、干线物流等全无人运营场景，也是特斯拉Cybercab这类无方向盘车型落地的核心硬件支撑。

每天更多热点赛道（AI算力、半导体、机器人、商业航天、固态电池等）会发布在行业情报站，包含原创的 图文+视频+报告，欢迎加入。  👉🏻产品说明

点击预览捷哥的业情报站

捷哥的行业宇宙

《图解100个产业链》作者

《图解100个商业模式》作者

智驾芯片核心技术

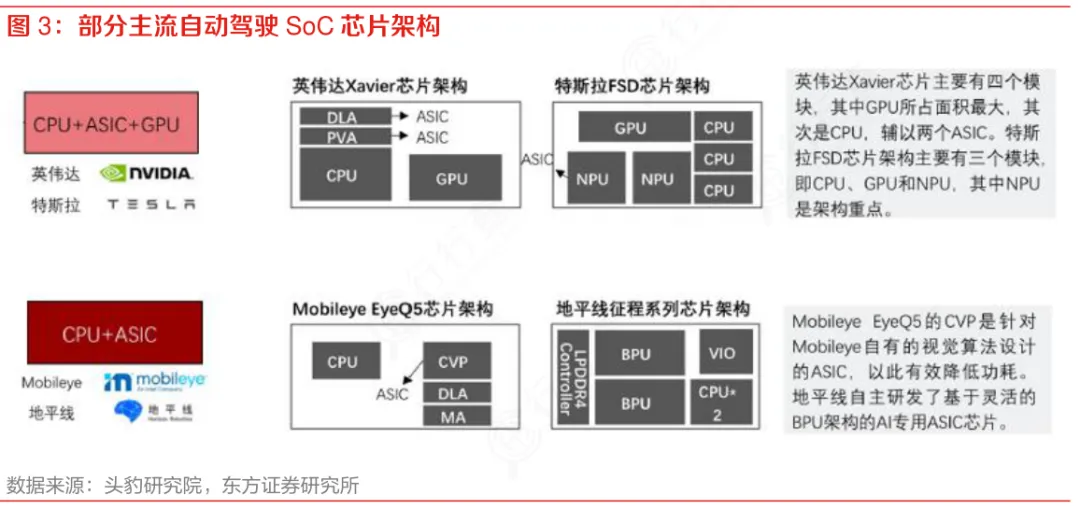

主流智驾芯片的技术架构

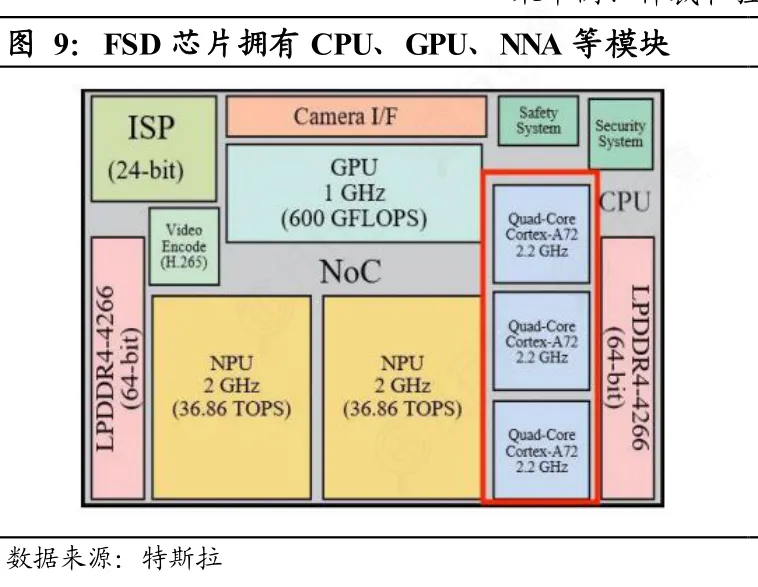

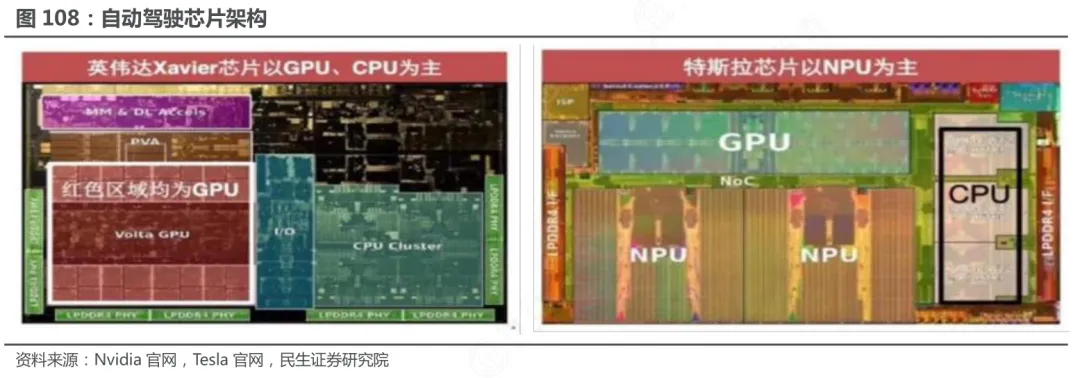

智驾芯片的核心能力，源于其专为自动驾驶场景设计的异构计算架构，简单来说，是将不同功能的计算单元集成在一颗芯片上，各司其职、高效协同，而非单纯的算力堆砌。

架构的核心模块中，CPU是整个芯片的“总指挥”，负责全局任务调度、系统管理与逻辑控制，统筹所有模块的协同运行。

GPU负责并行计算任务，承接部分感知数据处理与算法渲染工作，是算力体系的重要补充。

NPU是智驾芯片的“算力核心”，专为神经网络算法设计，专门负责自动驾驶感知、决策环节的 AI 模型推理，直接决定了芯片的 AI 计算效率。

ISP（图像信号处理器）负责处理车载摄像头采集的图像数据，完成降噪、矫正、增强等预处理，为后续算法提供高质量的输入信息。

安全岛独立于主计算单元运行，是现代智驾芯片（SoC）中专门设计的独立安全区域。安全岛全程监控芯片的运行状态，一旦出现故障立刻启动应急安全机制，是功能安全的核心保障，因此也被称为芯片里的“末日地堡”或“黑匣子”。

智驾芯片的关键技术

1）异构计算协同技术：单纯的算力数值没有实际意义，只有让算力被高效利用，才能真正转化为自动驾驶的能力。这项技术的核心就是解决不同计算单元的调度与协同问题，提升算力利用率。

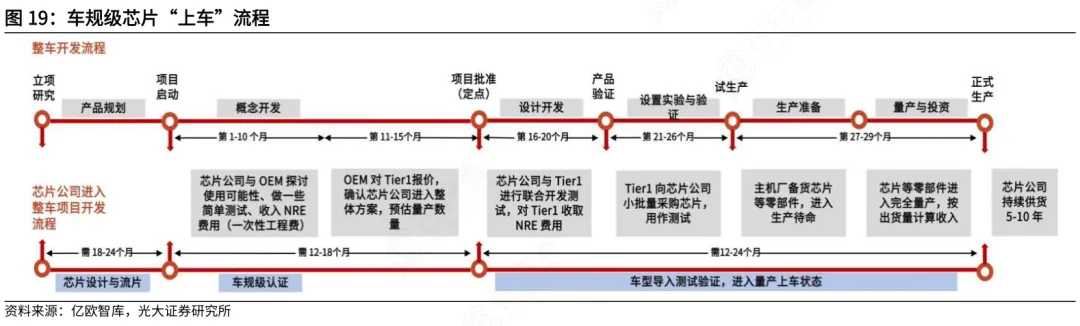

2）车规级功能安全技术：达到最高等级的车规功能安全标准，通过全链路的冗余设计、故障检测与容错机制，确保芯片在极端工况下依然能够稳定运行。

3）能效比优化技术：车载场景的供电能力与散热条件有着严格限制，如何在有限的功耗下实现更高的算力输出，是智驾芯片设计的核心难题。

4）实时性优化技术：通过硬件架构与软件调度的双重优化，将自动驾驶全链路的延迟控制在毫秒级，确保决策指令的实时输出，应对突发的行车场景。

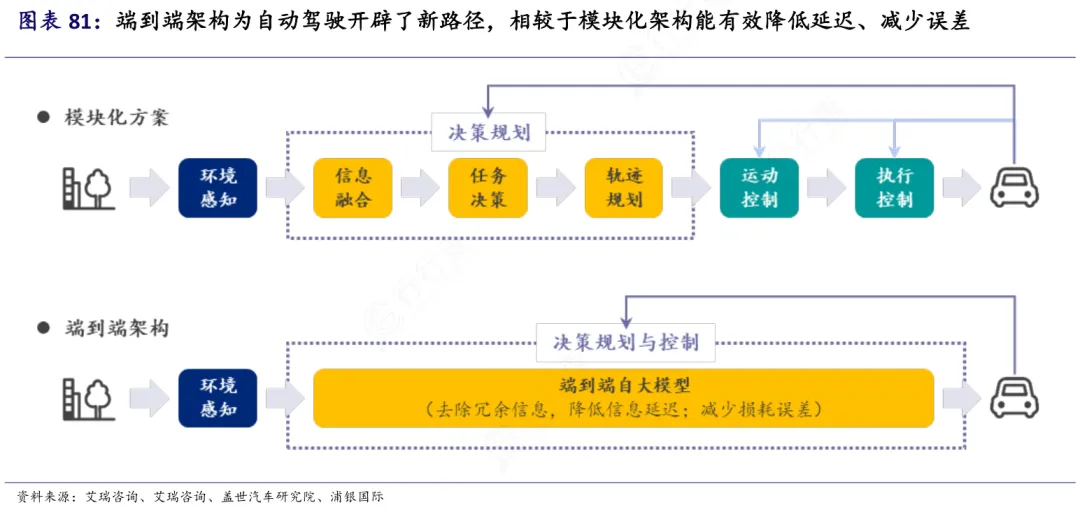

5）端侧大模型推理优化技术：随着端到端自动驾驶大模型的普及，如何在车载端侧实现大模型的高效、低延迟推理，已成为当前智驾芯片领域最核心的技术攻关方向。

自动驾驶产业链

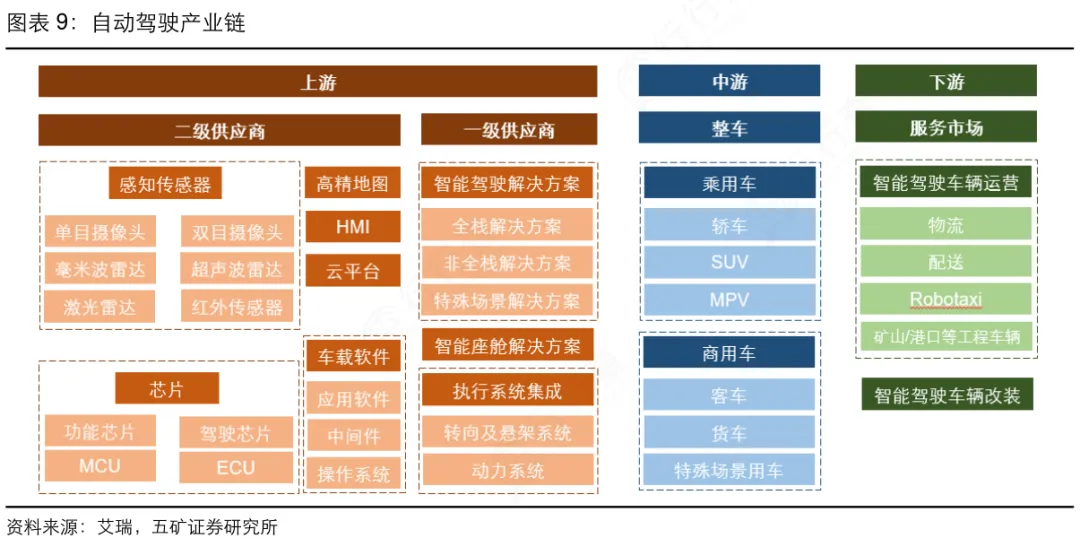

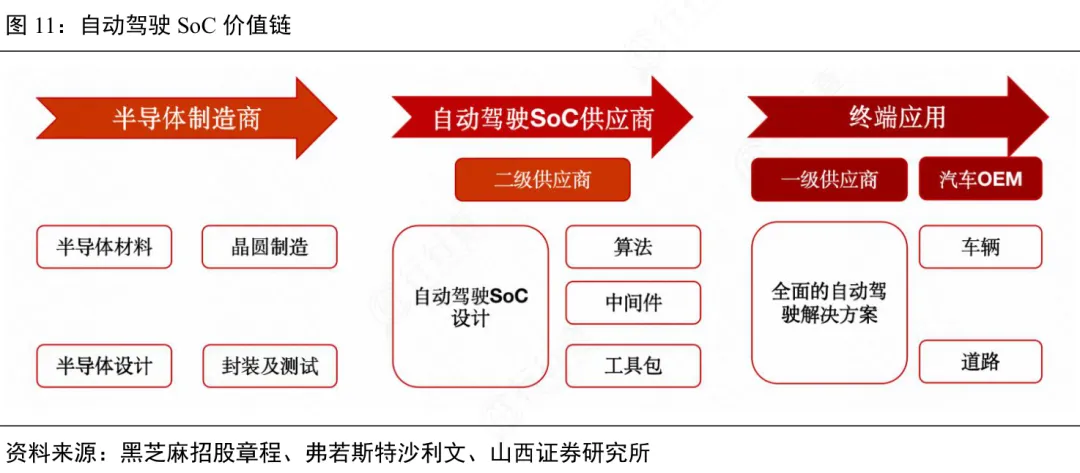

自动驾驶产业链可分为三大环节：上游是核心硬件与算法供应商，包括芯片、传感器、自动驾驶算法厂商；中游是域控制器集成商与整车解决方案提供商；下游是整车制造厂商与出行运营服务商。

智驾芯片作为上游的核心硬件，直接决定了中游域控制器的性能上限，也决定了下游整车产品的自动驾驶能力。没有高性能的智驾芯片，再先进的传感器也无法发挥作用，再优秀的算法也没有落地的载体。

智驾芯片市场规模

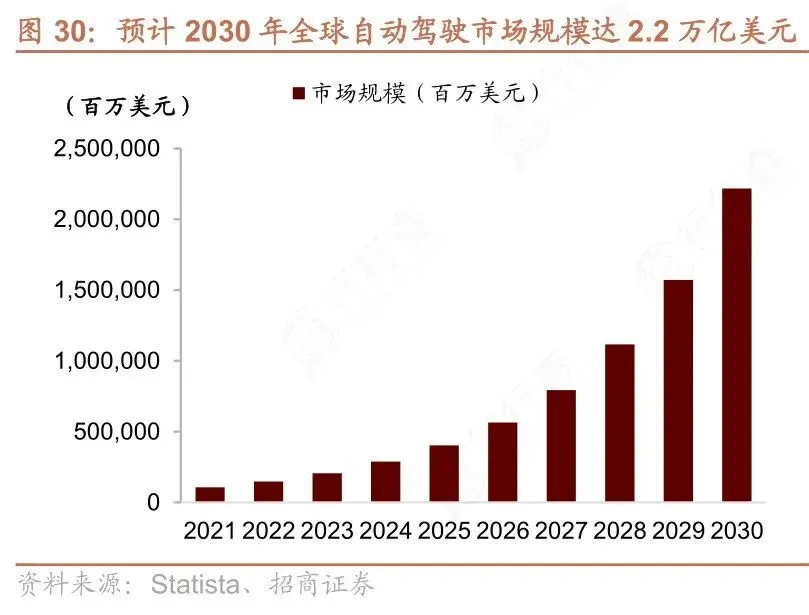

Statista数据显示，预计2030年全球自动驾驶产业全链条市场（包含L2及以上所有自动驾驶级别、车辆硬件、ADAS系统、软件服务、出行运营、基础设施等）将达到2.2万亿美元。

（数据日期：2026-2）

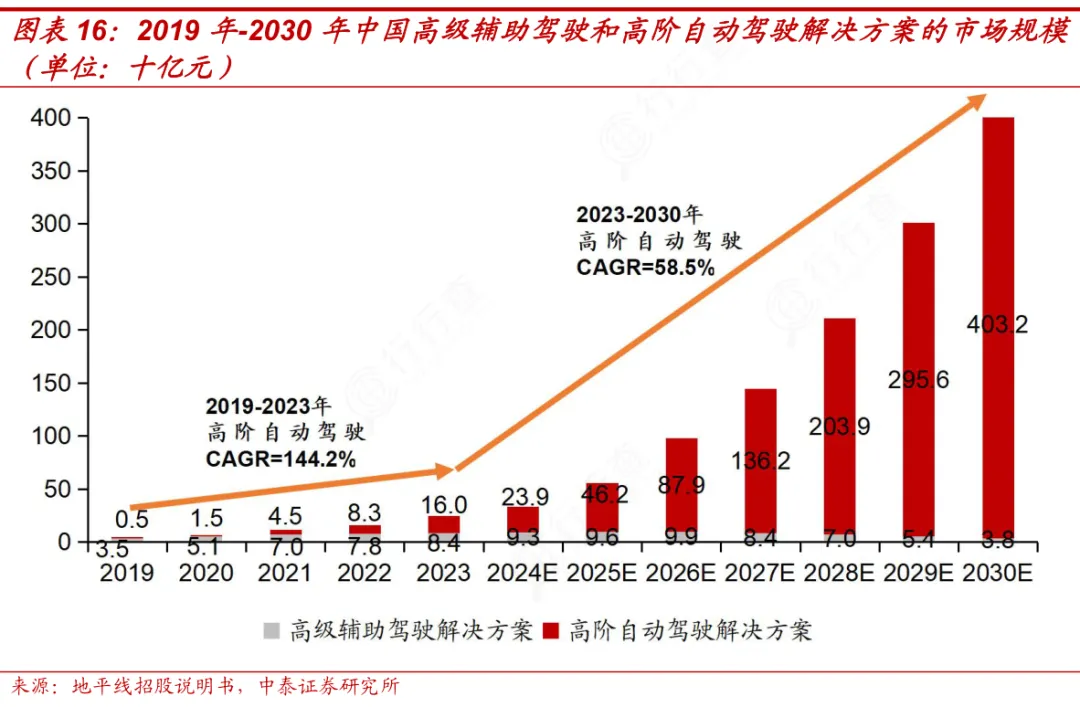

根据地平线招股说明书显示，2025年我国高级辅助驾驶和高阶自动驾驶解决方案市场规模有望超过500亿元，预计2030年将突破4,000亿元。

（数据日期：2024-11）

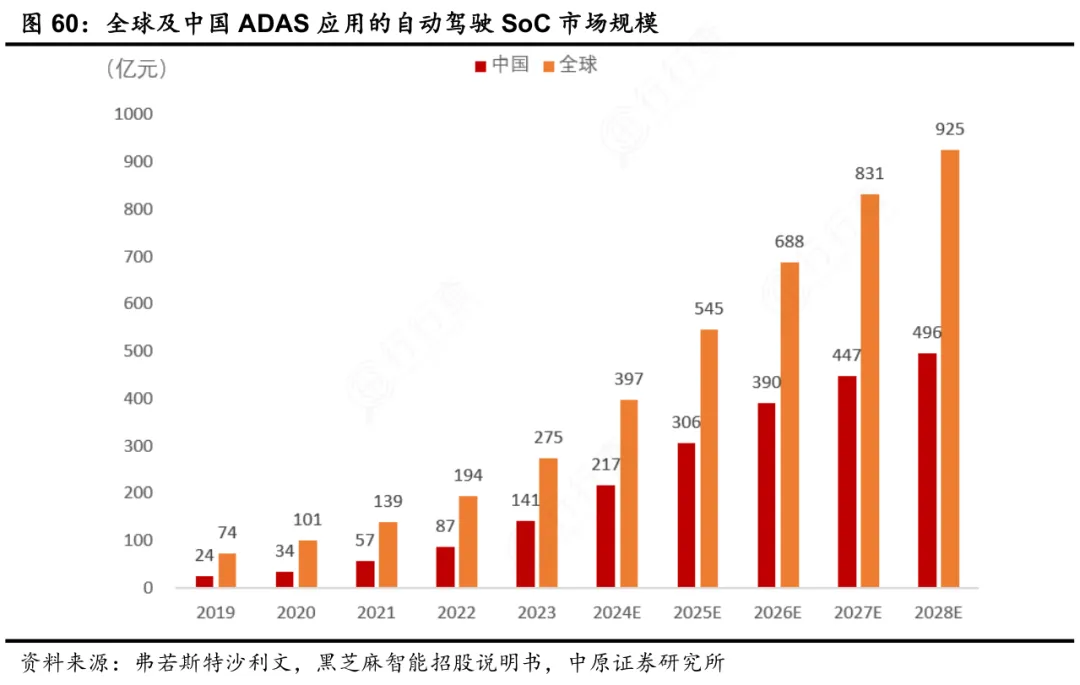

根据弗若斯特沙利文数据，预计到2028年全球及中国ADAS应用的自动驾驶SoC市场规模将增长至925亿元人民币和496亿元人民币，2023年至2028年间的复合年增长率将分别达到27.5%、28.6%。

（数据日期：2025-11）

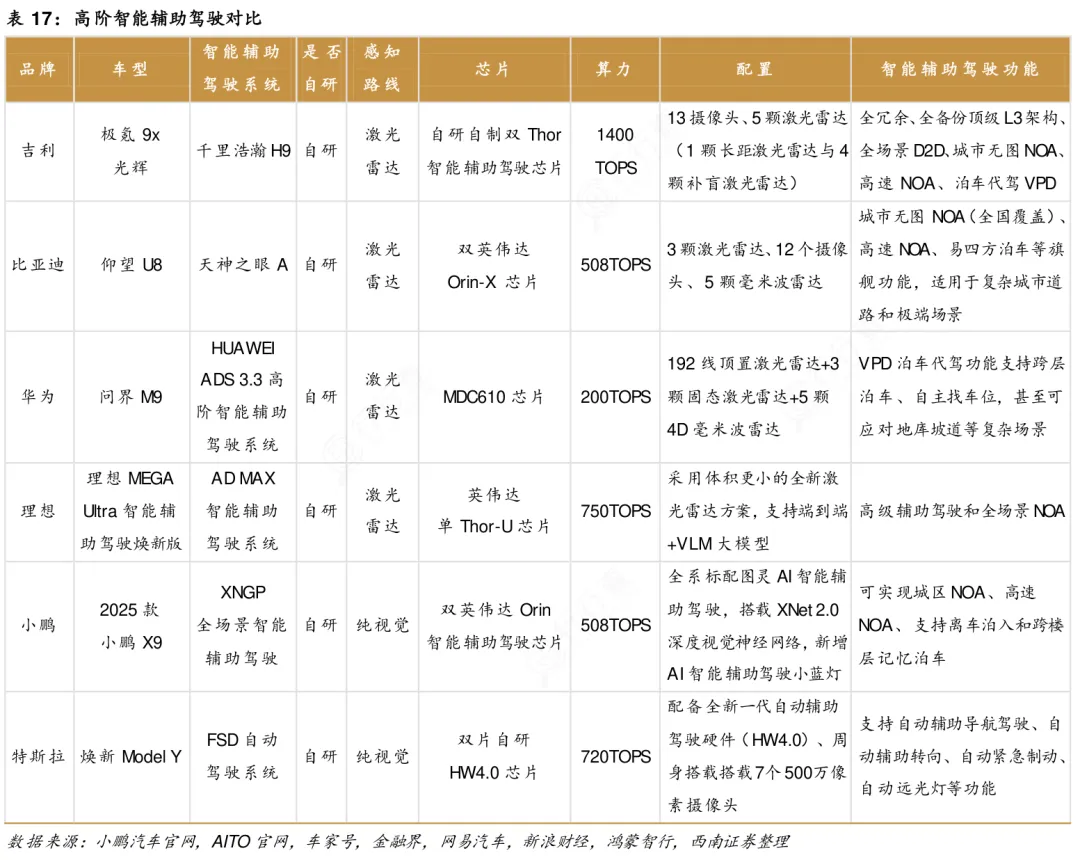

智驾芯片代表性产品解析

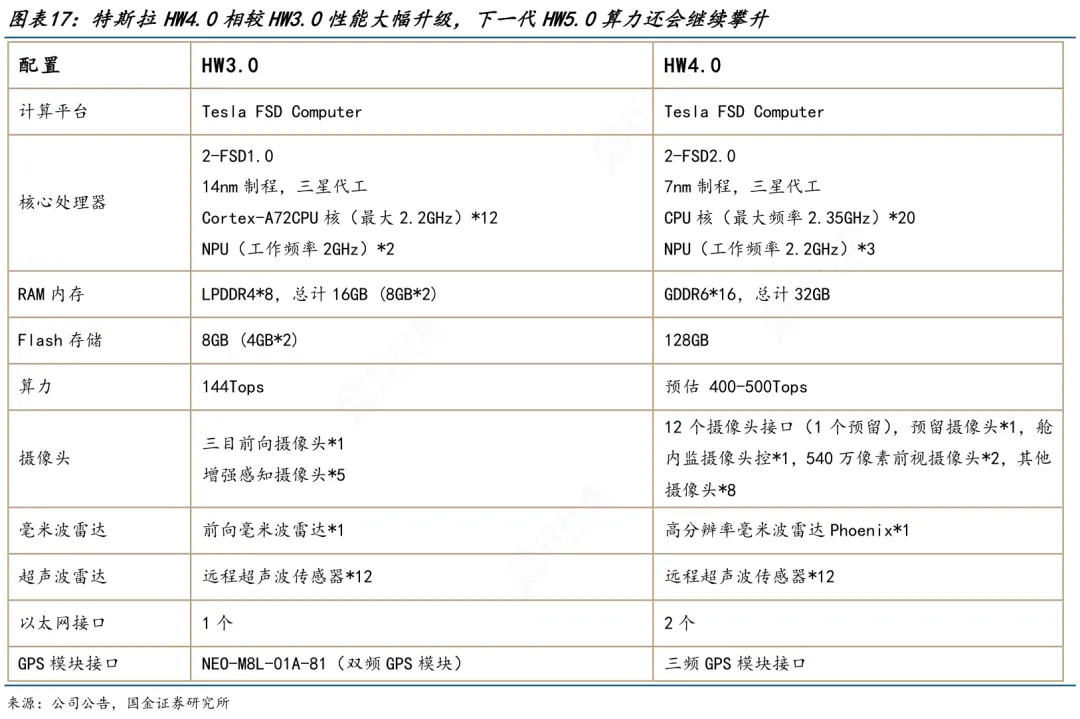

特斯拉HW4.0

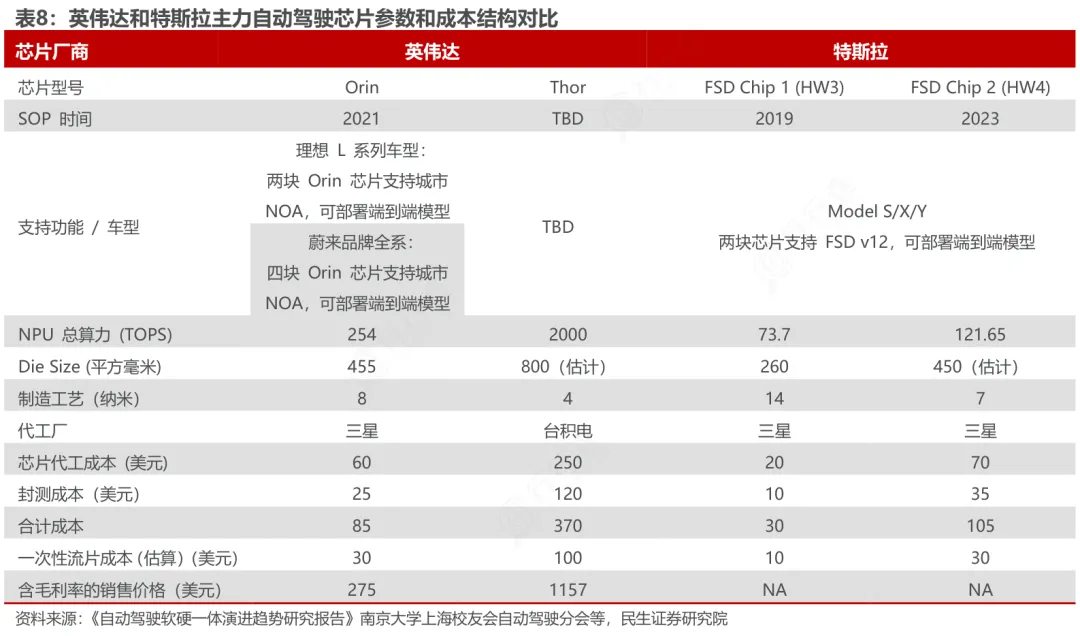

特斯拉HW4.0硬件平台搭载自研的第二代FSD智驾芯片，采用7nm先进制程，双芯冗余设计使其综合算力较上一代提升3-5倍。其原生适配纯视觉端到端FSD系统，具备高等级功能安全冗余，可高效处理多路高分辨率摄像头数据，通过软硬件深度绑定，成为全无人智驾落地的标杆级产品。

英伟达DRIVE Orin芯片

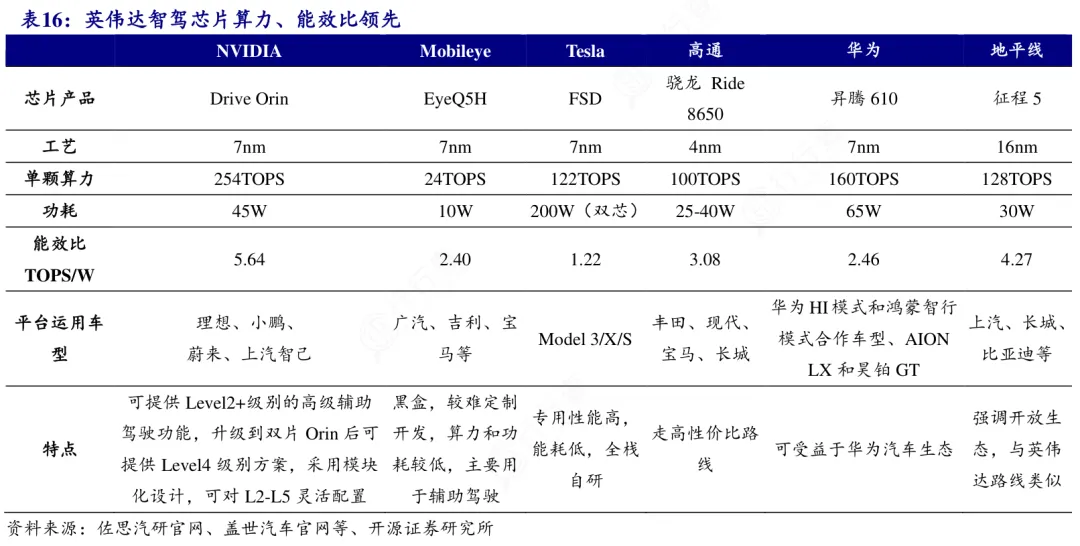

全球高阶智驾市场的通用旗舰标杆，采用7nm制程工艺，单颗芯片AI算力达254TOPS，凭借成熟的异构计算架构与完整的软件开发生态，可灵活适配从L2+行泊一体到L4级Robotaxi的全场景需求。它是全球多数头部车企高阶智驾车型的标配算力底座，生态兼容性与可扩展性处于行业领先地位。

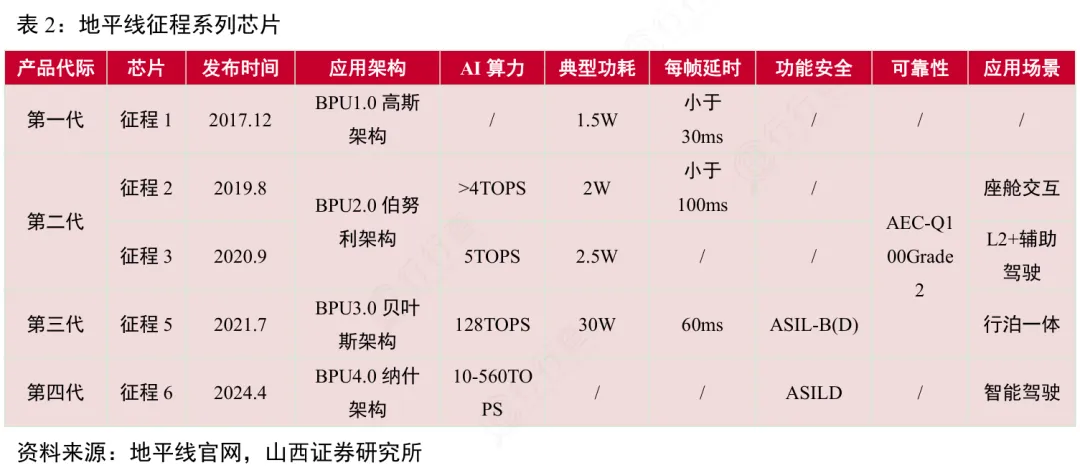

地平线征程6系列芯片

国产智驾芯片规模化落地的标杆产品，基于地平线自研的BPU纳什架构打造，算力覆盖10TOPS至560TOPS，原生支持Transformer端到端智驾大模型，实现了极致能效比。该系列可全面覆盖从入门辅助驾驶到高阶全场景智驾的差异化量产需求，已与多家头部车企达成量产合作，是国产智驾芯片技术突破的核心代表。

（公开资料整理，行业研究分享，勿做投资建议）
