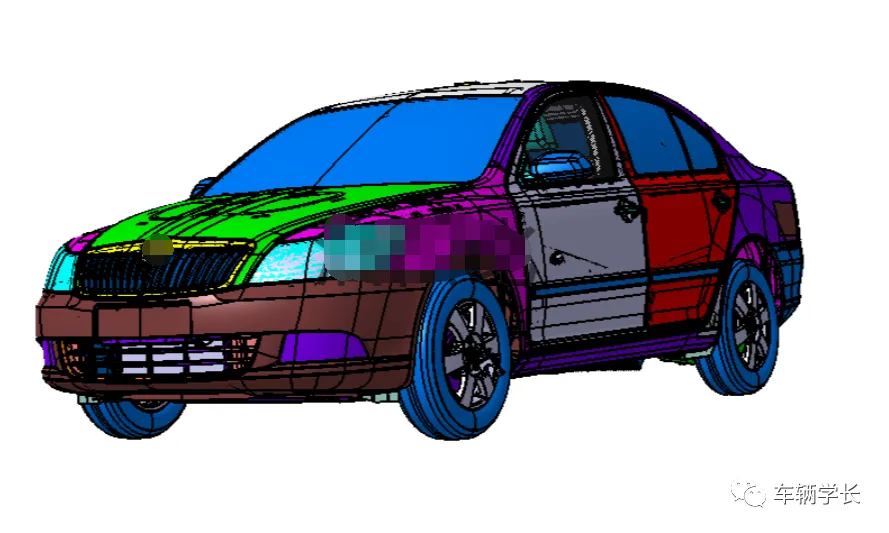

某锐轿车作为中高端家用轿车的代表，其轻量化车身与模块化动力布局是兼顾操控性与舒适性的核心设计亮点。本次解析的全套 CATIA 整车模型，覆盖白车身、动力总成、底盘系统等 12 大核心模块，是乘用车正向设计、逆向分析的权威参考素材。本文结合 CATIA 数模的设计逻辑，从核心结构到建模技巧进行全维度解析。
1. 核心结构设计
整车采用承载式车身结构，以高强度钢占比 65% 的白车身为核心承载框架，通过 CATIA 拓扑优化技术实现车身轻量化，整备质量控制在 1.5 吨以内。数模中重点优化了前副车架的四点式安装结构，将前悬架的冲击载荷均匀分散至车身纵梁，提升行驶平顺性；同时采用短前悬长后悬的比例设计，前后悬比例为 1:1.25，既保证车内后排腿部空间，又优化了前后轴荷比（52:48），兼顾操控稳定性与乘坐舒适性。此外，动力总成采用横置前驱布局，通过变速箱与发动机的集成式设计，缩短动力传递路径，传动效率提升至 92%。
2. 结构组成讲解

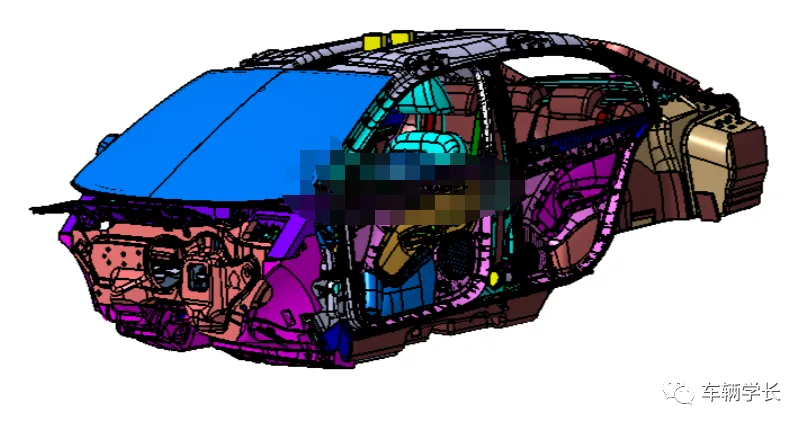

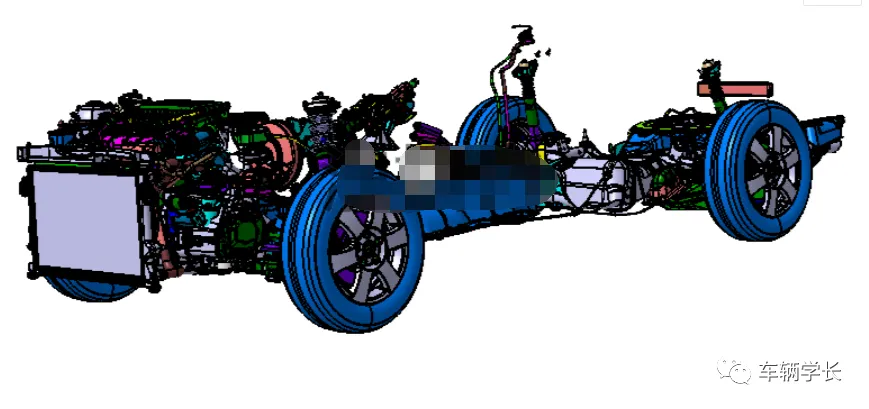

全套数模包含白车身模型、动力总成系统、前 / 后底盘悬架、转向制动系统等 12 大模块。白车身的A 柱、B 柱采用热成型高强度钢，抗拉强度达 1500MPa，保证碰撞时的乘员舱完整性；动力总成搭载 1.5T 涡轮增压发动机，配合7 速湿式双离合变速箱，最大扭矩达 250N・m；前悬架采用麦弗逊式独立悬架，后悬架为多连杆式独立悬架，通过可调阻尼减振器实现软硬调节；转向系统采用电动助力转向（EPS），转向传动比随车速实时调整，低速轻便性与高速稳定性兼顾。各模块通过标准定位销与螺栓实现模块化装配，装配精度误差≤0.1mm。
3. 工作原理讲解
整车动力传递路径为：涡轮增压发动机输出的动力通过双质量飞轮传递至双离合变速箱，经变速后通过半轴驱动前车轮旋转；行驶中，EPS 系统通过扭矩传感器检测转向力度，配合车速信号调整助力大小，车速≥60km/h 时助力减弱，提升转向稳定性；多连杆后悬架通过控制臂的几何优化，使车轮在跳动时保持近似垂直的运动轨迹，减少轮胎侧向滑移，提升抓地力；制动系统采用前通风盘 + 后实心盘结构，配合ESP 车身稳定系统，实时调整车轮制动力，避免紧急制动时的侧滑与甩尾。
4. 图纸核心要素
这套 CATIA 整车模型的核心要素符合 GB/T 19096 乘用车制图标准，每个模块包含三维实体特征、装配约束关系、材料性能参数三类核心信息。白车身模型标注了焊点间距（≤120mm）与激光焊缝的深度要求（≥1.5mm）；动力总成模型标注了发动机缸体的形位公差（圆柱度≤0.005mm）与变速箱齿轮的齿面粗糙度（Ra0.8μm）；底盘悬架模型标注了减振器的阻尼调节范围（10-30N・s/m）与控制臂的衬套刚度参数。数模中嵌入碰撞仿真边界条件，便于后续 CAE 分析直接调用。
5. 图纸绘制技巧
使用这套 CATIA 整车模型时，需掌握三大核心技巧：一是采用自上而下的正向建模思路，以车身坐标系原点为全局基准，依次完成白车身、底盘、动力总成的装配，保证整车同轴度误差≤0.15mm；二是利用CATIA 的 DMU 运动模块进行干涉检查，重点转向拉杆与悬架、传动轴与车身地板的间隙，最小间隙≥20mm；三是导出二维工程图时，启用关联标注功能，保证三维模型修改后二维尺寸自动更新，同时添加断面视图展示 A 柱的热成型钢结构与变速箱的行星齿轮组。此外，可通过数模轻量化处理，隐藏非关键的装饰件特征，提升模型操作效率。
本次解析从核心结构、组成部件、工作原理到图纸要素与建模技巧，完整覆盖了某锐轿车 CATIA 模型的设计与应用全流程。其轻量化车身设计、模块化动力布局的思路，对中高端乘用车开发具有重要参考价值。你在乘用车设计或 CATIA 建模中，有哪些实用经验？评论区交流！
