【直接送】【轿车后扭力梁非独立悬架】设计全解析 | 附 CATIA 数模图纸,结构拆解 + 图纸解读 + 建模技巧指南

资料源文件链接:

链接：https://pan.baidu.com/s/1GaU3GAxnPEpIwwKluumr3g

提取码（密码）领取方法:

1.关注☞车辆学长

2.公众号内发消息：777

资料介绍 ：

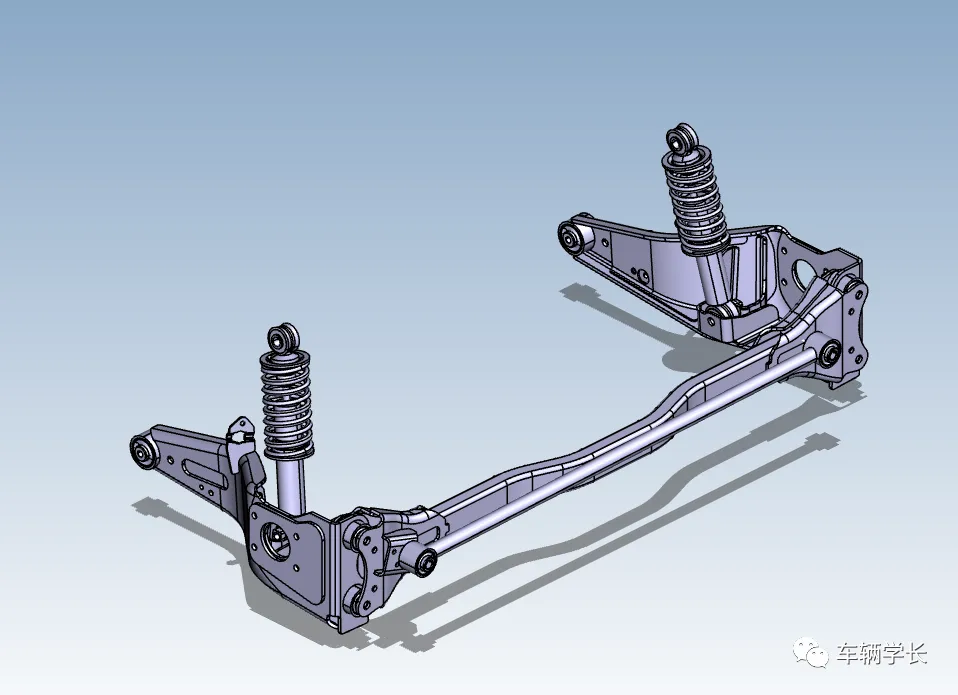

后扭力梁非独立悬架是紧凑级轿车兼顾空间利用率与制造成本的经典方案，其设计需平衡操控稳定性、滤震性能与后排乘坐空间。本文结合 CATIA 数模图纸，从核心结构到绘图技巧进行全维度解析，为乘用车底盘设计从业者提供实用参考。

1. 核心结构设计

本悬架采用V 型扭转梁作为核心承载结构，针对紧凑级轿车 1.2-1.4 吨的整备质量，选用QStE500TM 热轧高强度钢作为主材，通过变截面设计平衡扭转刚度与轻量化需求，扭转刚度达 5500N・m/rad。从 CATIA 数模可见，悬架采用扭力梁与纵臂一体化冲压成型工艺，取消传统焊接纵臂结构，降低焊缝应力集中风险；设计中重点优化了扭力梁的扭转中心位置，将扭转中心与车轮中心的纵向距离控制在 120mm 以内，减少转向时的车身侧倾，同时匹配150mm 的减振器行程，提升颠簸路段的滤震效果。

2. 结构组成讲解

悬架系统由V 型扭力梁总成、减振器、螺旋弹簧、稳定杆集成件四大核心部件构成。扭力梁总成采用一次冲压成型工艺，纵臂末端通过橡胶衬套与车身副车架铰接，衬套采用三腔式液压结构，可吸收横向与纵向的冲击振动；减振器选用双向作用筒式结构，上端与车身地板铰接，下端与扭力梁侧面连接，阻尼力曲线根据车型调校，兼顾舒适与操控；螺旋弹簧采用50CrVA 弹簧钢，通过弹簧座与扭力梁的刚性连接，保证弹簧力的有效传递；稳定杆与扭力梁采用一体化设计，无需额外连杆，简化结构同时降低制造成本。

3. 工作原理讲解

当单侧车轮遇到路面颠簸时，车轮向上推动扭力梁纵臂，使扭力梁产生扭转变形，将冲击能量转化为弹性势能；同时液压衬套通过内部油液流动缓冲纵向冲击，减少振动向车身传递；当车辆转向时，两侧车轮的高度差使扭力梁产生更大扭转，一体化稳定杆产生反向力矩抑制车身侧倾，侧倾角度控制在 3°/g 以内；螺旋弹簧与减振器配合工作，减振器通过活塞阻尼消耗弹性势能，避免车轮高频弹跳，保证轮胎始终贴合地面。满载工况下，扭力梁的最大扭转角可达 8°，满足后排满员时的承载需求。

4. 图纸核心要素

本次配套的 CATIA 数模图纸包含5 张零件图、2 张装配图与1 张扭转刚度仿真报告，核心要素符合 GB/T 19096 乘用车底盘制图标准。零件图标注重点包括扭力梁的平面度公差（≤0.15mm）、液压衬套的过盈量（0.1-0.12mm），以及减振器活塞的圆柱度公差（≤0.01mm）；装配图中明确了扭力梁与车身的安装同轴度（≤0.1mm）、螺旋弹簧的预压缩量（10-12mm），并在技术要求中注明扭力梁的电泳防锈处理要求与盐雾试验时长（≥720 小时）；仿真报告中记录了扭力梁扭转角与扭矩的对应曲线，为底盘调校提供量化依据。

5. 图纸绘制技巧

使用 CATIA 绘制该悬架图纸时，需掌握三大核心技巧：一是以车身后桥中心线为全局基准，建立关联尺寸链，保证扭力梁扭转中心与车轮中心的位置精度；二是利用CATIA 的创成式外形设计模块生成扭力梁的变截面曲面，再通过实体化命令转化为冲压零件，兼顾结构强度与轻量化；三是标注公差时，采用几何公差标注替代单一尺寸标注，例如扭力梁的扭转中心同轴度公差（≤0.08mm）需与纵臂衬套的安装位置公差关联标注。此外，导出二维工程图时，启用CATIA 的 GB 标准模板，自动生成符合国标的标题栏与技术要求，同时通过断面视图清晰展示液压衬套的三腔结构。

本次解析从核心结构、组成部件、工作原理到图纸要素与绘图技巧，完整覆盖了轿车后扭力梁非独立悬架的设计全流程。其一体化冲压成型、三腔液压衬套的设计思路，对紧凑级轿车底盘开发具有参考价值。你在乘用车底盘设计或 CATIA 绘图中，有哪些实用经验？评论区交流！
