深度解析焊球空洞率对自动驾驶芯片长期可靠性的影响

随着高级辅助驾驶系统向L4/L5级别自动驾驶的演进，车载计算平台的核心——自动驾驶芯片，其性能与可靠性已成为决定整车安全性的基石。与消费级电子产品不同，车规级芯片必须在长达15年或20万公里的生命周期内，承受极端恶劣的工作环境，包括剧烈的温度循环、高湿度、强振动和电磁干扰。

在这种背景下，芯片封装内部的微观缺陷，尤其是BGA（球栅阵列）或FC-BGA（倒装芯片球栅阵列）封装中常见的焊球空洞，其潜在危害被显著放大。

常用封装类型与高密度互连趋势

自动驾驶芯片通常集成了CPU、GPU、NPU等多个高性能计算单元，对数据吞吐量和功耗效率要求极高。为满足这些需求，行业普遍采用倒装芯片技术，并结合BGA或LGA（无引脚栅格阵列）等高密度封装形式。

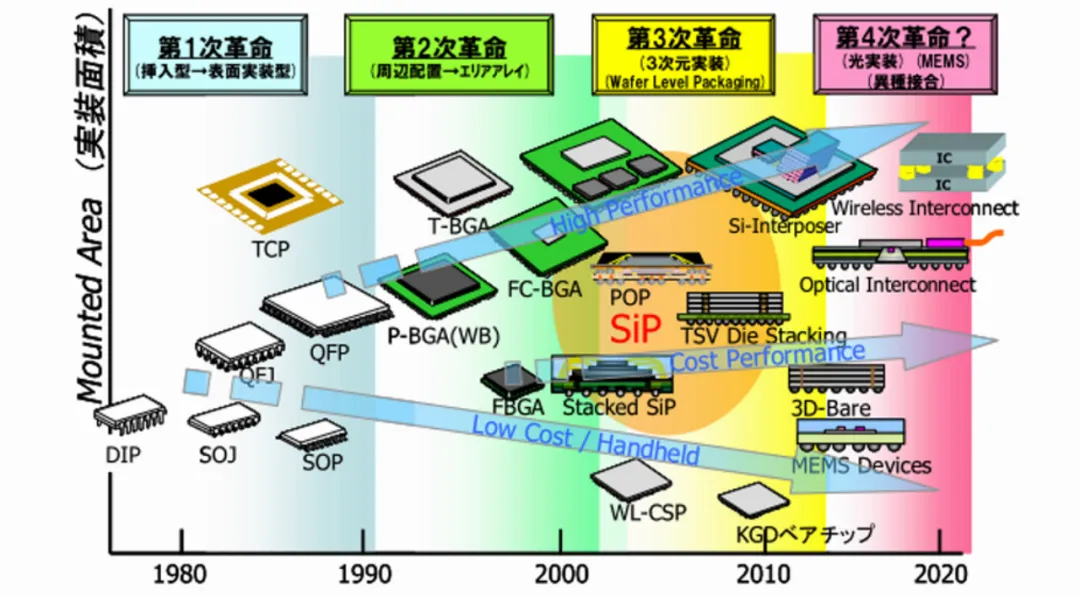

FC-BGA封装通过微小的焊球将芯片正面直接连接到封装基板上，大幅缩短了信号路径，提升了电气性能。随着芯片集成度的提高，2.5D/3D封装和系统级封装等先进技术也被引入，使得封装结构更为复杂，互连焊点的数量和密度急剧增加。

这种高密度、多材料的复杂结构，也为热机械可靠性带来了新的挑战。

焊球空洞的成因、检测与行业标准

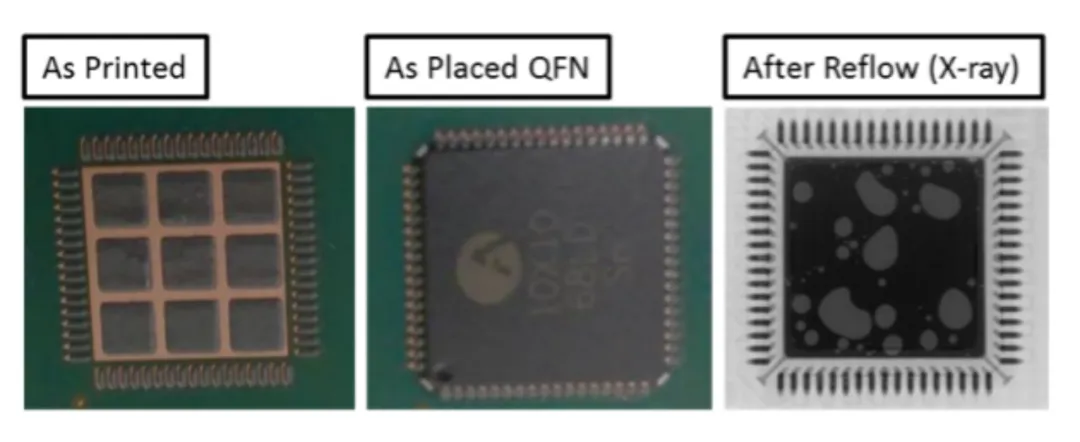

焊球空洞是在回流焊过程中，由于焊膏中有机溶剂挥发不完全、PCB焊盘污染、或电镀层析出气体等原因，导致气体被困在熔融的焊料中而形成的空腔。空洞的存在会减小焊点的有效导电和导热截面积，更重要的是，它会破坏焊点的机械结构完整性。

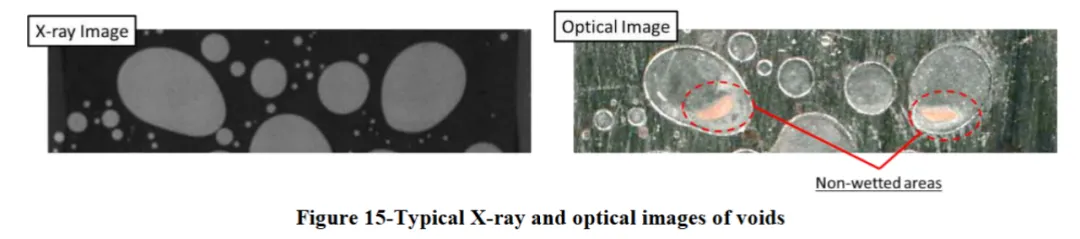

在行业实践中，X射线检测是发现并量化焊球空洞的主要无损检测手段。通过高分辨率的2D或3D X射线设备，可以清晰地观察到焊点内部的空洞形态、尺寸和位置，并计算出空洞率。

目前，关于焊球空洞率的行业标准并不完全统一，这给质量控制带来了一定的模糊性。

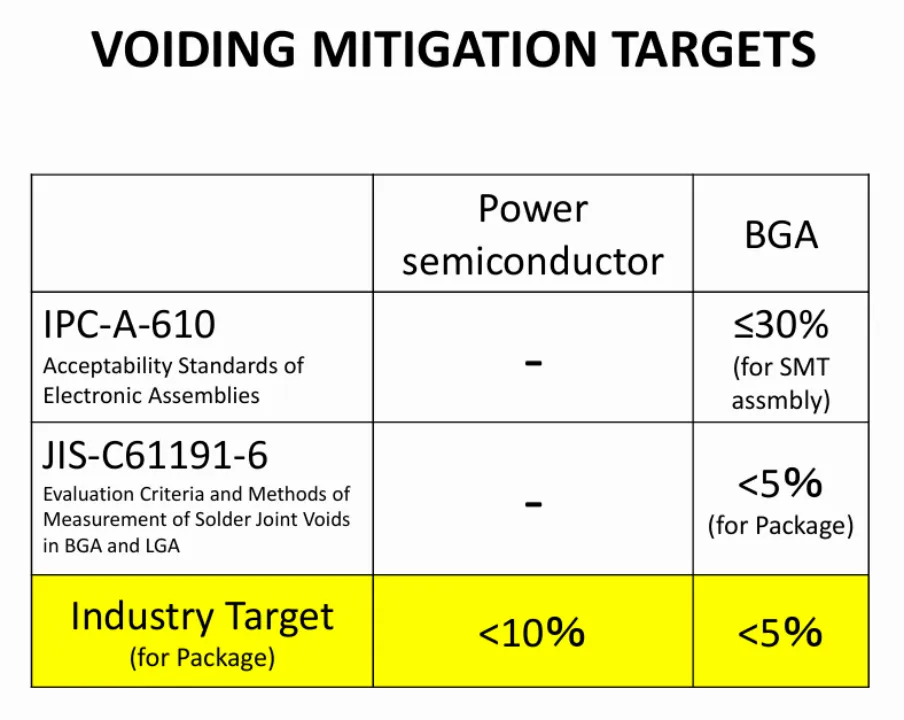

IPC-A-610和IPC-7095是电子组装领域最常被引用的标准。IPC-A-610标准通常规定，BGA焊点的空洞面积不应超过焊点总面积的25%或30%。然而，这些标准主要面向通用电子产品，对于要求更严苛的汽车电子不够充分。

许多高可靠性产品制造商会制定更严格的内部标准。例如，功率半导体领域的焊点空洞率目标常被设定在10%以下，而一些领先的科技公司则可能要求空洞率低于15%。

极端温差下的封装应力与芯片翘曲

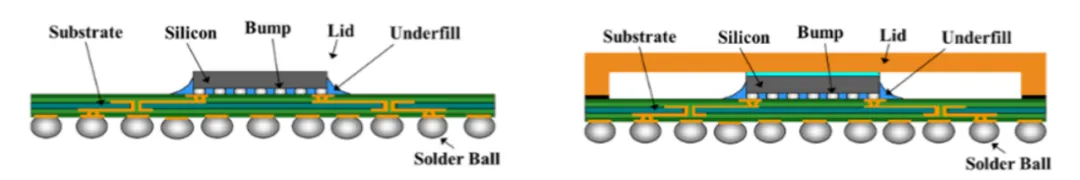

自动驾驶芯片封装是一个由多种材料构成的复杂层状结构，包括硅芯片（Die）、底部填充胶（Underfill）、封装基板（Substrate）、焊球（Solder Ball）和印刷电路板（PCB）。

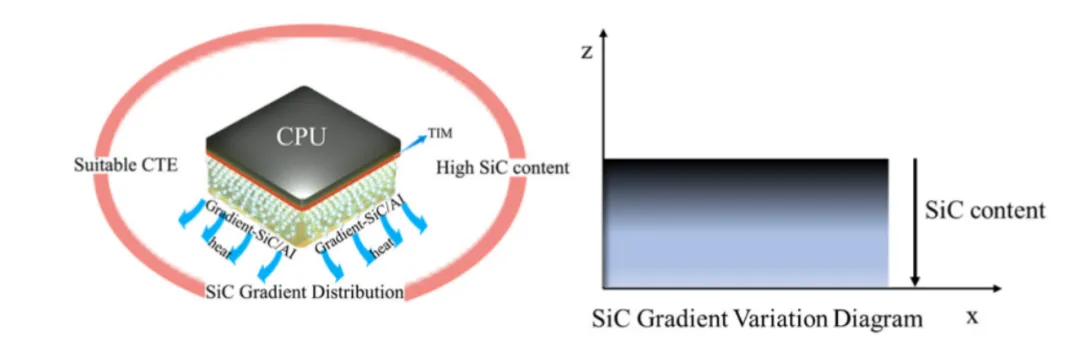

这些材料拥有显著不同的热膨胀系数。

• 硅芯片的CTE约为2.6 ppm/°C。

• 封装基板（如BT树脂）的CTE约为15-17 ppm/°C。

• 焊球（如SAC305）的CTE约为22 ppm/°C。

• PCB（如FR-4）的CTE约为14-18 ppm/°C。

在制造过程中，封装体从回流焊的峰值温度（约240-260°C）冷却至室温，以及在车辆实际运行中经历-40°C至150°C的温度循环时，巨大的CTE失配会导致各材料层之间产生显著的收缩/膨胀差异。这种差异在封装体内转化为巨大的内部应力，即热机械应力。

该应力直接导致两个宏观现象：

• 芯片与封装翘曲：由于封装结构通常是不对称的，热应力会导致整个封装体发生弯曲变形，即翘曲。过度的翘曲会影响二级组装（将封装焊接到PCB上）的良率，并在工作时对焊点施加额外的机械应力。

• 焊点疲劳：在温度循环过程中，焊球作为连接芯片与基板、基板与PCB的关键枢纽，会反复承受剪切应力和应变。这种循环加载会像反复弯折金属丝一样，在焊点内部引发微裂纹的萌生和扩展，最终导致焊点断裂，造成电气连接失效。这是电子封装中最主要的长期失效模式之一。

焊球空洞的存在，恰恰恶化了上述过程。空洞相当于焊点内部的预制缺陷，它不仅减小了焊点承载应力的有效面积，更重要的是，其不规则的边缘会成为应力集中点。

在宏观应力作用下，空洞周围的局部应力可以远高于平均应力水平，从而极大地加速了疲劳裂纹的萌生。此外，大尺寸或位于关键位置（如焊点与焊盘连接界面附近）的空洞，会显著降低焊点的机械强度，使其在热循环的“拉扯”下更易失效。

量化评估空洞影响的关键工具

为了在设计阶段就预测并规避焊球空洞带来的风险，工程师广泛采用有限元分析（FEA）来模拟封装在热循环下的行为。通过构建高保真的虚拟模型，可以精确评估不同空洞率、尺寸和位置对封装应力、翘曲和焊点寿命的影响。

仿真模型的构建

一个典型的用于分析焊球空洞影响的FEA模型包含以下关键要素：

（1）几何模型与网格划分

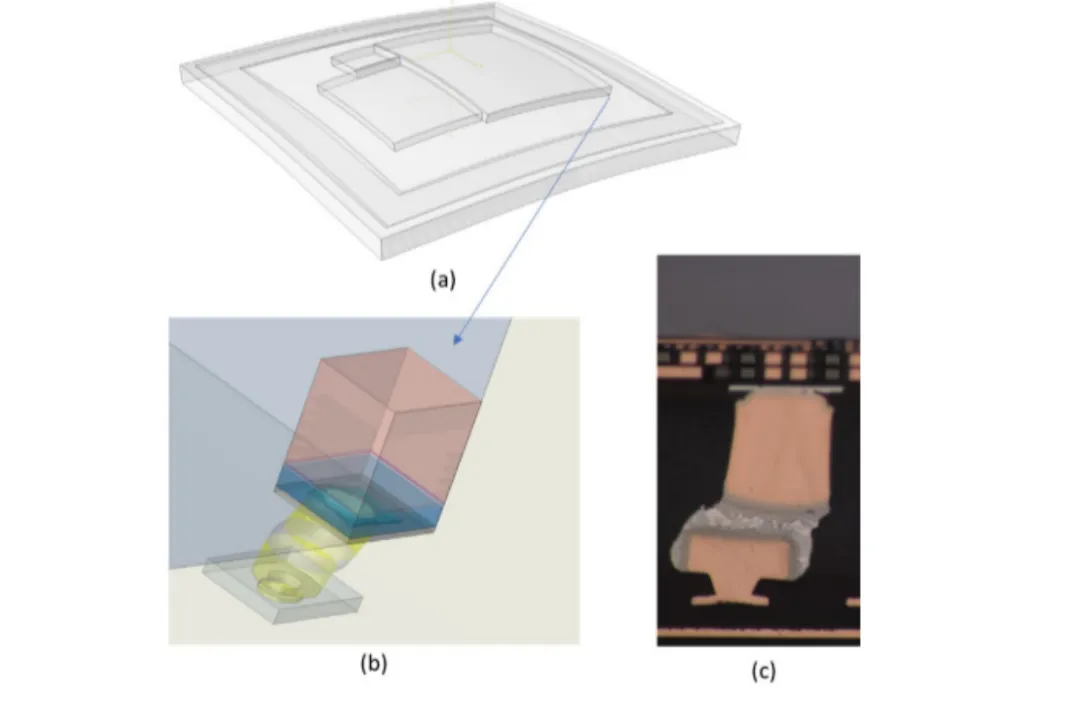

• 首先，建立包含芯片、基板、焊球、Underfill等所有关键部件的3D几何模型。为提高计算效率，通常利用对称性，只建立1/4或1/8的模型，并通过施加对称边界条件来模拟整体行为。

• 网格划分是将连续的几何体离散化为有限个单元的过程，是FEA的核心步骤。在焊球，特别是靠近芯片和基板的界面区域，需要进行网格细化‍，因为这些区域是应力梯度最大、最容易发生失效的地方。

• 空洞的表示：空洞在模型中被创建为焊球几何体内部的“空腔”或“缺失的材料区域”。通过改变空腔的尺寸、形状和位置，可以模拟不同空洞场景。

（2）材料属性的定义

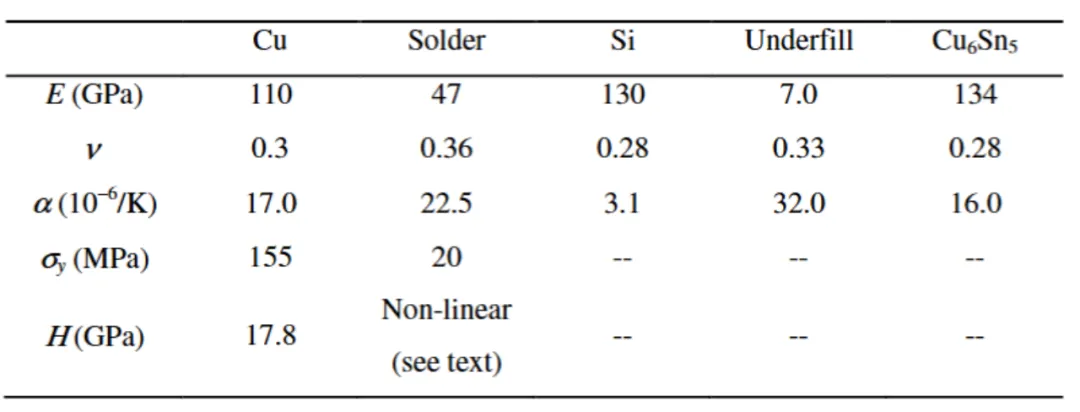

• 为模型的每个部分赋予准确的材料属性是仿真结果可信度的基础。关键属性包括：弹性模量、泊松比和热膨胀系数。

• 对于车规级芯片的宽温域仿真，必须考虑材料属性的温度依赖性。例如，焊料在高温下会表现出显著的蠕变行为，其力学性能随温度变化很大，这必须在材料模型中予以体现。

（3）边界条件与载荷施加

• 边界条件定义了模型的约束。通常，为了防止模型在空间中自由刚性移动，会在模型的对称中心点或底面中心点施加固定约束（例如，固定X、Y、Z三个方向的平移）。

• 载荷是模拟物理过程的驱动力。在本场景中，主要载荷是温度循环。仿真软件会施加一个随时间变化的温度场到整个模型上，例如，模拟AEC-Q100标准中定义的Grade 1温度循环测试：从-40°C升温至150°C，保温一段时间，再降温至-40°C，如此循环。

  仿真通常会设定一个“零应力参考温度”，一般为回流焊的固化温度，模型从该温度冷却时开始计算热应力。

仿真结果分析与洞察

通过求解，FEA软件可以输出一系列云图和数据，直观地揭示空洞的影响：

（1）应力分布云图

• 无空洞模型的仿真结果会显示，在焊点的根部（与芯片或基板连接处）应力最高。

• 含空洞模型的结果则会清晰地显示，在空洞的边缘出现了明显的应力集中现象。局部区域的冯·米塞斯等效应力值会比无空洞时高出数倍。这证明了空洞是“应力放大器”。

• 通过对比不同空洞率的模型，可以发现随着空洞率的增加，应力集中的程度和范围也随之扩大。

（2）应变能密度与疲劳寿命预测

• 在热循环下，焊点的塑性应变是导致疲劳失效的主要原因。仿真可以计算出每个温度循环中焊点累积的非弹性应变能密度。

• 仿真结果显示，随着焊球空洞率的增加，每个温度循环产生的累积塑性应变会显著增大，从而导致预测的疲劳寿命急剧下降。例如，一个25%空洞率的焊点，其在-40°C至150°C循环下的寿命可能仅为无空洞焊点的几分之一。

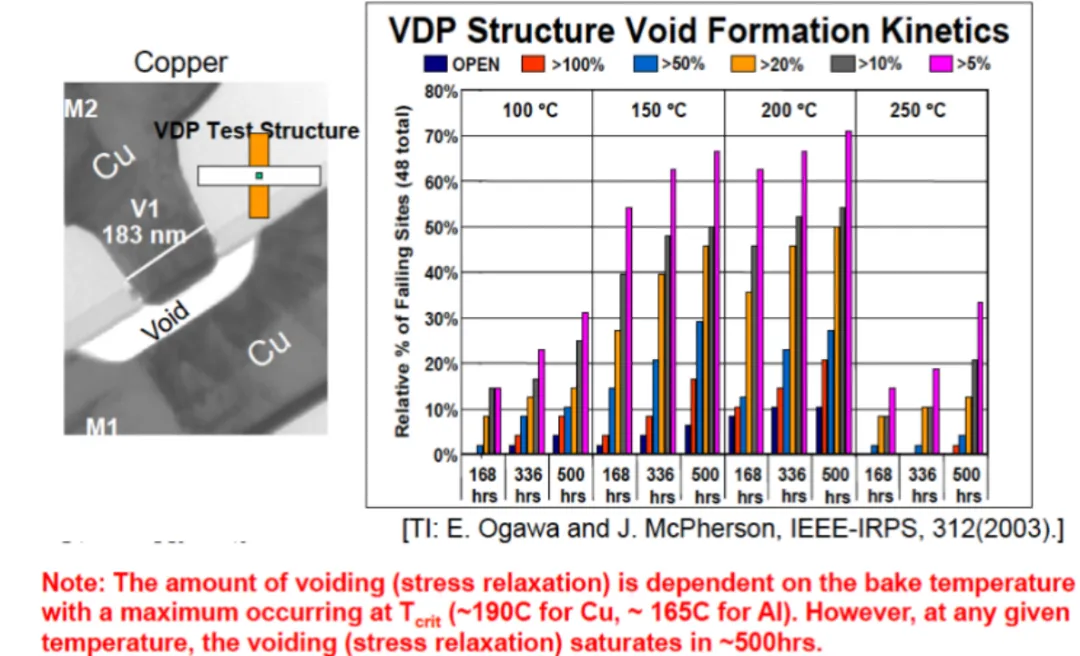

  这与实验观察到的趋势一致，即更高的温度会加速空洞导致的失效过程。

（3）芯片翘曲分析

• 仿真模型可以精确计算出在特定温度下（如室温25°C）整个封装的翘曲变形量（Z方向位移）。

• 虽然单个焊球空洞对整体翘曲的影响可能不显著，但大面积或系统性的空洞问题会改变封装的等效刚度，从而影响翘曲行为。更重要的是，翘曲本身会给焊点带来初始应力，空洞的存在会使这些本已承受预应力的焊点更加脆弱。

通过仿真分析和已有的加速寿命试验研究，我们可以构建一个清晰的逻辑链条：

1.空洞率升高➔ 应力集中加剧：FEA仿真清晰地揭示了这一物理现象。

2.应力集中加剧➔ 循环应变增大：在相同的温度循环载荷下，空洞周围的材料承受更大的变形。

3.循环应变增大➔ 疲劳寿命缩短：根据疲劳理论，寿命与应变成反比关系。研究表明，更极端的温度循环（如-40°C至125°C）本身就会使焊点寿命比温和条件（0°C至100°C）差2.6倍。空洞的存在会在此基础上进一步、非线性地恶化寿命。

4.疲劳寿命缩短➔ 失效率增高：在产品生命周期内，更早出现疲劳失效意味着更高的失效率。虽然从仿真寿命预测到FIT率的转换需要复杂的威布尔分布统计分析，但其正相关趋势是确定的。

未来，随着芯片封装向异构集成和3D堆叠方向发展，互连结构的复杂性和密度将进一步增加，对焊点质量的控制将变得更具挑战性。

未来的研究应致力于开发更先进的多物理场耦合仿真模型（结合热、电、力），更精确地表征焊料在复杂应力状态下的本构关系，并探索新的无损检测技术以更精确地识别微小空洞。最终目标是实现从设计、制造到测试的全链路协同，确保自动驾驶芯片在整个生命周期内的极致可靠性。
