自动驾驶HIL测试必看:驾驶输入为啥不能直接给动力学模型?
在自动驾驶测试领域，硬件在环（HIL）系统是验证自动驾驶域控制器（ADCU）性能的“核心战场”。但很多刚接触HIL测试的朋友，都会陷入一个误区：驾驶模拟器的转向、油门、刹车等输入信号，能不能直接给到动力学模型？标准且正确的闭环测试流程，必须让驾驶输入先经过域控制器，再由域控制器输出指令驱动动力学模型。今天就用最易懂的语言，把这个HIL测试的核心逻辑讲透，帮你避开测试误区，搞懂每一步的意义～标准闭环测试：驾驶输入的“正确旅途”
标准HIL闭环测试的核心，是让“驾驶输入→域控制器→动力学模型”形成完整回路，每一步都缺一不可，我们一步步拆解这个过程：驾驶员操作：生成原始输入信号

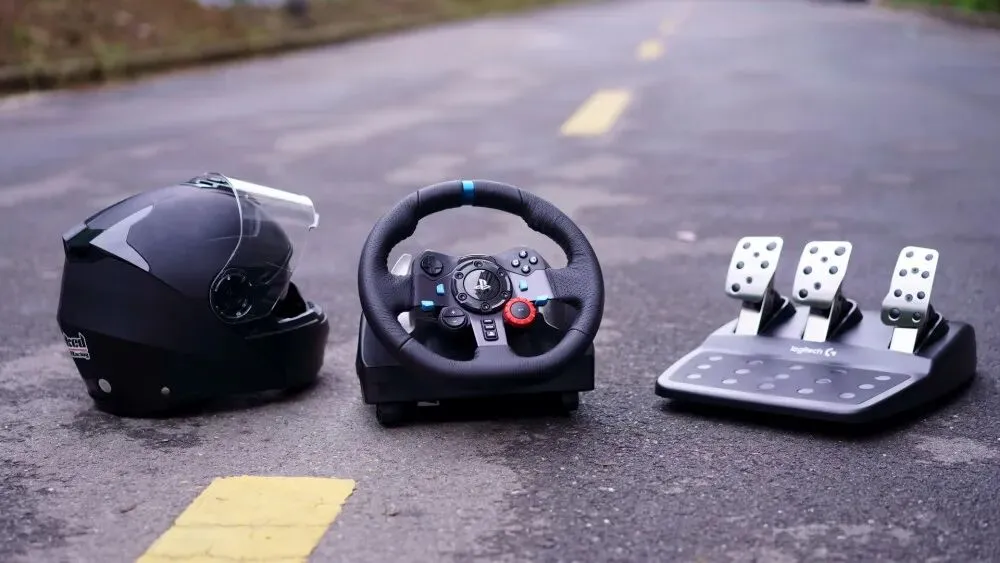

测试人员在驾驶模拟器上完成转向、踩油门、踩刹车等操作，模拟器会同步生成转向角、油门开度、制动踏板位移等原始信号，这些信号和实车驾驶时的信号完全一致。信号注入：给域控制器“传指令”
这些原始信号会通过CAN/LIN/Ethernet总线，或是I/O接口板卡，精准复刻实车的信号传输方式，发送给真实的域控制器。此时域控制器会将其识别为真实驾驶员的操作，自动切换到人工驾驶或人机共驾模式，进入工作状态。域控决策：输出控制指令
域控制器内部的算法会快速解析驾驶意图，对输入信号进行处理、校验，最终输出标准的车辆控制指令，比如转向力矩、驱动扭矩、制动压力等，相当于给车辆下达“该怎么开”的指令。驱动模型：计算车辆状态
这些控制指令会被发送回HIL实时仿真机，驱动里面的车辆动力学模型，模型会根据指令计算出车辆的实时姿态、速度、位置等核心状态，模拟车辆真实的行驶反馈。闭环反馈：形成完整回路
动力学模型计算出的车辆状态，会同步更新虚拟测试场景，传感器仿真模块也会根据新的场景生成环境数据（比如障碍物距离、道路标线信息），再回传给域控制器。至此，一个完整的闭环测试流程就完成了，循环往复，持续验证域控制器的性能。关键误区：为啥不能直接给动力学模型？
很多人会觉得“跳过域控制器，直接把驾驶输入给到动力学模型，测试效率更高”，但这种操作会让HIL测试失去核心意义，相当于“白费功夫”，主要原因有4点：违背HIL的核心定义
HIL测试的核心价值，就是测试真实的域控制器——包括它的硬件性能、底层驱动、通信接口和逻辑正确性。如果直接跳过域控，本质上就变成了纯软件仿真（SIL/MIL），和HIL“硬件在环”的初衷完全不符，无法验证真实硬件的性能。丢失核心测试环节
域控制器的核心功能之一，就是解析驾驶输入信号、进行冗余校验（防止信号错误）、故障诊断（识别异常信号）、模式切换（人工/自动驾驶切换）。跳过域控，这些关键功能就无法被测试，相当于“只测了车辆，没测核心大脑”。无法验证人机共驾逻辑
自动驾驶的核心场景之一是人机关联，比如驾驶员突然接管、权限仲裁（驾驶员和自动驾驶系统谁来控制车辆）、预警提示等。这些逻辑都需要域控制器来协调，直接跳过域控，就无法验证这些关键交互场景，测试结果毫无参考价值。信号真实性缺失
实车行驶中，信号传输会有延迟、存在电气特性差异、总线会有负载压力，这些真实工况只有通过域控制器才能复刻。绕过域控直接控制车辆模型，相当于“理想化测试”，无法模拟实车的复杂环境，测试结果不具备实用性。特殊场景：只有这3种情况能直接输入动力学模型
不是所有场景都必须走标准闭环流程，以下3种非标准、开环测试场景，可跳过域控制器，直接将驾驶输入给到动力学模型，但仅适用于特定测试需求：早期算法验证（MIL/SIL阶段）
在自动驾驶算法研发早期，域控制器还处于虚拟模型阶段（没有真实硬件），此时可以直接用驾驶输入驱动车辆动力学模型，快速验证动力学算法的合理性，节省研发时间。域控离线/故障测试
当需要进行故障注入测试（比如模拟域控制器故障）、离线标定（调整模型参数），或是对比测试（对比有无域控时的车辆表现）时，可以人为绕过域控制器，直接控制车辆模型，专注于测试模型本身或故障场景。静态/开环测试
如果测试目的只是验证传感器仿真或场景仿真的准确性，车辆轨迹已经预定义（不需要实时调整），此时无需域控制器参与，直接输入驾驶信号驱动模型即可，简化测试流程。总结：记住这1个核心原则，不踩测试误区
最后用一句话总结HIL测试的核心逻辑，记牢就能避开90%的误区：- 标准HIL闭环测试（必选）：驾驶输入 → 域控制器 → 动力学模型；
- 纯软件/开环测试（可选）：驾驶输入 → 动力学模型；
核心原则：只要测试对象包含真实域控制器，所有真实驾驶员输入必须经过域控处理，才能保证测试的真实性与有效性。其实HIL测试的核心逻辑很简单：域控制器是自动驾驶的“大脑”，测试的核心就是验证这个“大脑”的能力，跳过它，测试就失去了意义。如果觉得这篇科普对你有帮助，不妨点赞收藏，后续还会拆解更多自动驾驶测试的核心知识点～
