高精度地图与多源传感器融合定位:自动驾驶中的3S技术集成与应用

高精度地图与多源传感器融合定位：自动驾驶中的3S技术集成与应用

摘要:高精度地图与多源传感器融合定位是实现高级别自动驾驶的核心支撑技术。本文基于3S技术集成视角，系统分析了高精度地图的构建流程、多源传感器（GNSS、INS、视觉、激光雷达）融合定位原理，以及GIS在动态地图更新与车路协同中的作用。重点探讨了INS/GNSS与视觉传感器的紧耦合定位方法、高精度地图的语义建模与实时匹配技术，并分析了在复杂城市峡谷、隧道等GNSS信号受限环境下的鲁棒定位策略。研究表明，3S技术（GIS、RS、GNSS）与人工智能、传感器技术的深度集成，能够有效提升自动驾驶系统的环境感知能力与定位精度，为车路协同自动驾驶的工程落地提供理论依据。

关键词:高精度地图；多源传感器融合定位；INS/GNSS/视觉集成；自动驾驶；3S技术集成

High-Definition Maps and Multi-Sensor Fusion Localization: 3S Technology Integration and Application in Autonomous Driving

Abstract:High-definition (HD) maps and multi-sensor fusion localization are core enabling technologies for high-level autonomous driving. From the perspective of 3S technology integration, this paper systematically analyzes the construction workflow of HD maps, the principles of multi-sensor (GNSS, INS, vision, LiDAR) fusion localization, as well as the role of GIS in dynamic map updating and cooperative vehicle-infrastructure systems. The discussion focuses on tightly coupled localization methods integrating INS/GNSS with vision sensors, semantic modeling and real-time matching techniques for HD maps, and robust localization strategies in GNSS-challenged environments such as complex urban canyons and tunnels. The results indicate that the deep integration of 3S technologies (GIS, RS, GNSS) with artificial intelligence and sensor technologies can effectively enhance the environmental perception and localization accuracy of autonomous driving systems, providing a theoretical foundation for the engineering deployment of cooperative vehicle-infrastructure autonomous driving.

Keywords:High-definition map; multi-sensor fusion localization; INS/GNSS/vision integration; autonomous driving; 3S technology integration

1. 引言

自动驾驶技术对车辆的位置、姿态和环境感知提出了厘米级精度与毫秒级实时性的要求。传统的单一GNSS定位在城市峡谷、隧道、林荫道等场景下易受信号遮挡或多路径效应干扰，难以满足连续可靠的需求。以地理信息系统（GIS）、遥感（RS）和全球导航卫星系统（GNSS）为核心的3S技术，通过与惯性导航系统（INS）、视觉传感器、激光雷达（LiDAR）及高精度地图的深度集成，构建了“天-空-地”一体化的定位与导航框架。本文聚焦于图中“高精度地图”与“INS/GNSS与视觉传感器集成定位”两项关键技术，深入剖析其技术原理、集成方法及在自动驾驶中的应用路径。

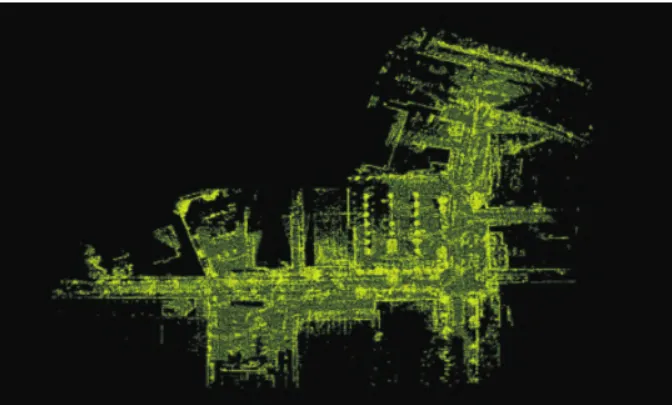

图1芜湖港自动驾驶车辆SLAM定位（宋辉，融合定位技术在港口无人驾驶车辆中的应用，2026.4.07）

2. 高精度地图：从静态数据到动态智能体

2.1 高精度地图的构成与层级

高精度地图区别于传统导航电子地图，其包含车道级几何信息（车道线、曲率、坡度、横坡）、交通语义要素（交通标志、信号灯、路缘石、护栏）以及动态层（实时拥堵、事故、施工区域）。按层级可划分为：静态底图层（厘米级精度）、准静态层（道路设施变化）、动态事件层（秒级更新）。

2.2 基于RS与GIS的高精度地图构建

1)遥感数据获取：使用机载LiDAR、无人机倾斜摄影、高分辨率卫星影像（如WorldView-3）采集原始点云与影像数据。

2)GIS空间处理：通过点云滤波、地面分割、矢量化提取，在GIS平台（如ArcGIS、QGIS）中建立道路网络拓扑关系，并赋予车道连接属性。

3)语义标注与验证：结合深度学习（如PointNet++、LaneNet）自动提取车道线、箭头、标牌，再经人工校验生成高精地图数据库（如NDS、OpenDRIVE格式）。

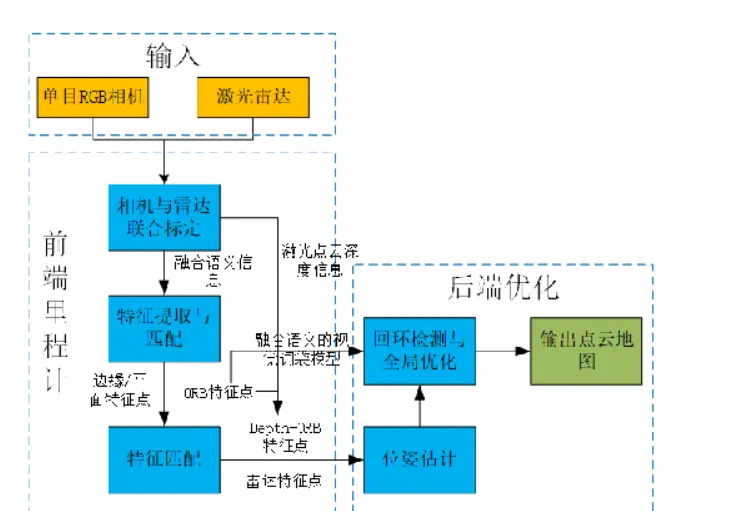

图2融合系统框图（马松玉，《基于多传感器融合的高精度地图生成方法研究》，安徽建筑大学，2023年（硕士论文））

2.3 高精度地图在自动驾驶中的作用

1)先验感知：提供超视距信息（如前方弯道曲率、坡度变化），弥补车载传感器探测距离的不足。

2)定位约束：通过地图匹配（Map-Matching）将传感器观测到的道路特征（如车道线、杆状物）与地图中的绝对坐标对应，修正定位漂移。

3)规划决策：基于地图的拓扑与几何约束，生成平滑的局部路径（如Lattice Planner、EM Planner）。

3. 多源传感器融合定位：INS/GNSS与视觉的紧耦合

3.1 定位定姿系统（POS）的基本架构

定位定姿系统（POS）由GNSS接收机、惯性测量单元（IMU） 和数据处理计算机组成。GNSS提供绝对位置与速度，IMU提供高频率的相对加速度与角速度。二者通过卡尔曼滤波（松耦合/紧耦合）融合，输出位置、速度、姿态（横滚、俯仰、航向）。

3.2 INS/GNSS集成定位的技术难点与改进

1)松耦合：GNSS输出位置/速度作为观测值更新INS误差，结构简单但GNSS失效时误差快速发散。

2)紧耦合：直接利用GNSS原始伪距、载波相位观测值，结合IMU预报的状态进行滤波。在GNSS星数不足4颗时仍可维持有限精度。

3)深耦合：INS辅助GNSS跟踪环路（如载波环、码环），显著提高抗干扰与高动态性能。

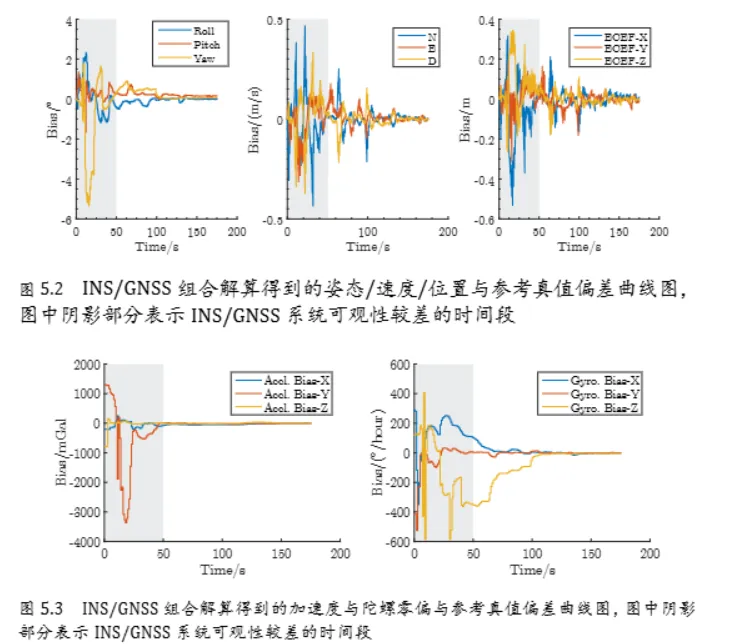

图3INS/GNSS组合解算值与参考真值偏差曲线图（苏景岚，《车载视觉/INS/GNSS多传感器融合定位定姿算法研究》，武汉大学，2019年（硕士论文））

3.3 视觉传感器的增强作用

视觉传感器（单目/双目/环视相机）能够提取丰富的环境特征（ORB、SURF、SuperPoint），通过视觉里程计（VO/VIO）获得相对位姿变化。视觉-惯性-卫星融合方案（VINS-Fusion、OpenVINS）的典型流程：

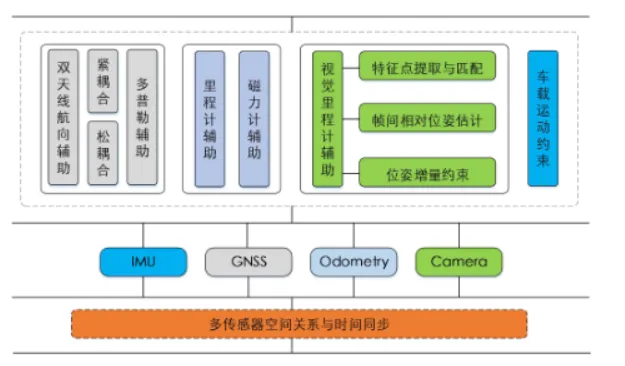

图4视觉/INS/GNSS等多传感器融合算法整体框架（：苏景岚，《车载视觉/INS/GNSS多传感器融合定位定姿算法研究》，武汉大学，2019年（硕士论文））

1)视觉前端：对连续帧进行特征跟踪，采用光束法平差（BA）估计帧间运动。

2)IMU预积分：在两帧图像之间对IMU数据进行积分，提供相对约束。

3)因子图优化：将GNSS绝对观测、视觉重投影误差、IMU预积分残差作为因子，进行全局或局部非线性优化。

实验表明，在城市峡谷环境下，纯GNSS定位误差可达10~50米，而VINS-GNSS紧耦合系统可将误差控制在0.5~2米；配合高精度地图匹配后，横向误差可收敛至0.1米以内。

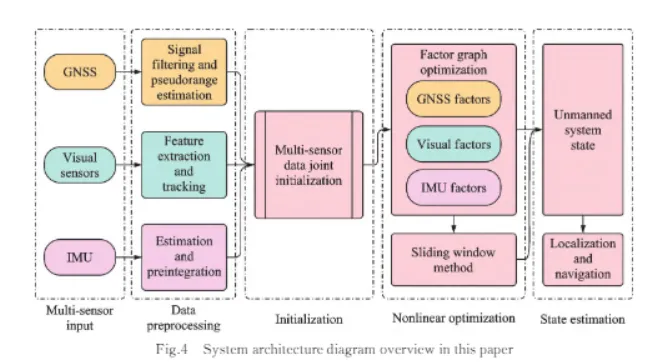

图5GNSS/INS/视觉多传感器融合状态估计因子图优化框架（朱泽堃，杨忠，薛八阳等，《基于因子图优化的无人系统GNSS/INS/视觉多传感器融合状态估计方法》，《南京航空航天大学学报（英文版）》，2024年）

4. 高精度地图与多源融合定位的集成应用

4.1 基于地图的定位修正方法

1)几何特征匹配：提取实时激光点云中的杆状物（路灯、标志牌）与高精地图中的地物库进行ICP（迭代最近点）配准，反算车辆位姿。

2)语义匹配：使用深度学习检测车道线、停止线、箭头，与地图中的矢量线进行迭代最近点匹配，或采用隐马尔可夫模型（HMM）进行序列匹配。

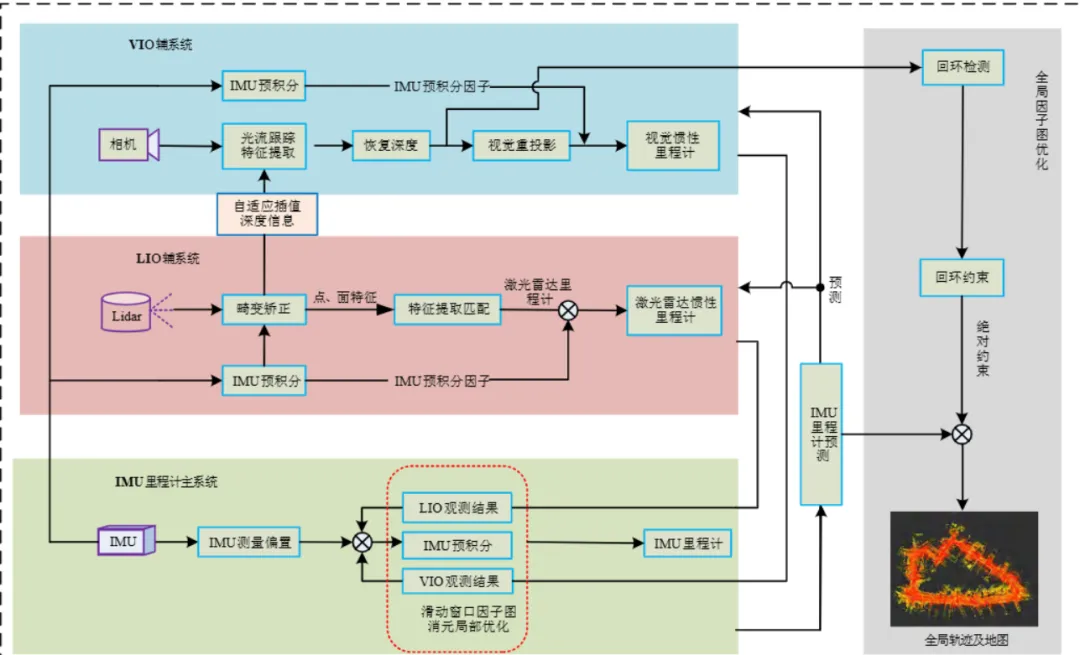

图6激光雷达-视觉-惯性融合SLAM方法框图（一种基于因子图消元优化的激光雷达视觉惯性融合SLAM方法，《电子学报》，2023年11期）

4.2 车路协同中的动态地图更新

在车路协同自动驾驶框架下，路侧单元（RSU）将施工区、临时事故、红绿灯状态等信息通过V2X通信广播至车辆。车载单元（OBU）接收到动态事件后，对本地高精度地图的动态层进行实时更新，并触发局部路径重规划。例如，当感知到前方100米有事故占用最左侧车道，车辆可结合地图中车道连接关系提前变道。

4.3 典型应用场景分析

1)隧道场景：GNSS信号完全丢失，依靠INS+视觉里程计+轮速计进行递推，同时通过隧道内壁的线阵相机或预先铺设的二维码/反光条与地图匹配，抑制漂移。

2)多层立交桥：高精度地图提供精确的垂直剖面信息（Z值），辅助GNSS高程定位区分上下层道路，防止错误匹配。

5. 挑战与展望

当前技术仍面临以下挑战：

1)地图更新成本高：道路设施频繁变化（如改道、施工），传统测绘车辆更新周期长，难以实现“分钟级”鲜度。

2)传感器与地图的时空同步：多传感器（相机、LiDAR、IMU）的外参标定、时间戳对齐误差会导致地图匹配错位。

3)复杂天气与光照：雨雪、夜晚条件下视觉特征退化，需依赖高线数LiDAR与高精度IMU的冗余设计。

未来发展方向包括：

1)众包地图更新：利用量产车上的低成本传感器（相机、GNSS）采集变化信息，云端融合生成增量地图。

2)端到端与地图的深度融合：基于Transformer架构将高精地图作为先验嵌入BEV感知模型，实现感知与定位的一体化。

3)高精地图与车路协同的标准统一：推动NDS、OpenDRIVE与V2X消息集（如SAE J2735）的互操作。

总结

本文围绕3S技术集成在自动驾驶领域的核心应用，深入分析了高精度地图的构建方法、INS/GNSS与视觉传感器的多源融合定位原理，以及两者相结合的车路协同实践。研究表明，高精度地图提供了先验的几何与语义约束，而多源融合定位保证了复杂环境下的连续鲁棒性；二者的紧耦合通过因子图优化、地图匹配等算法，显著提升了自动驾驶系统的环境适应能力。尽管目前仍面临地图更新、标定同步等挑战，但随着边缘计算、5G/V2X和群体智能技术的发展，基于3S集成的车路协同自动驾驶将加速迈向大规模商业化落地。
