压铸人必看!轿车零部件压铸模设计全拆解:从二维图纸到三维成型的硬核落地指南

🔥 压铸人必看！轿车零部件压铸模设计全拆解：从二维图纸到三维成型的硬核落地指南

文末附压铸模设计全套模板+仿真参数表，工程师直接套用，少走3年设计弯路！

在压铸行业，做轿车零部件压铸模的师傅都有共识：一副合格的轿车压铸模，是精度、寿命、效率的三重博弈。不是简单的零件拼接，而是要在开合模、成型、脱模的每一个环节，抠住细节、守住参数。

今天结合《现代压铸模》里的轿车零部件压铸模实例，再配上这张超清晰的二维图纸+三维造型图，把模架设计、结构拆解、图纸要点、仿真逻辑全掰开揉碎讲透——不管你是刚入行的设计新人，还是想优化工艺的老工程师，这篇内容都能直接落地！

一、先看图纸！一张图看懂轿车压铸模核心架构

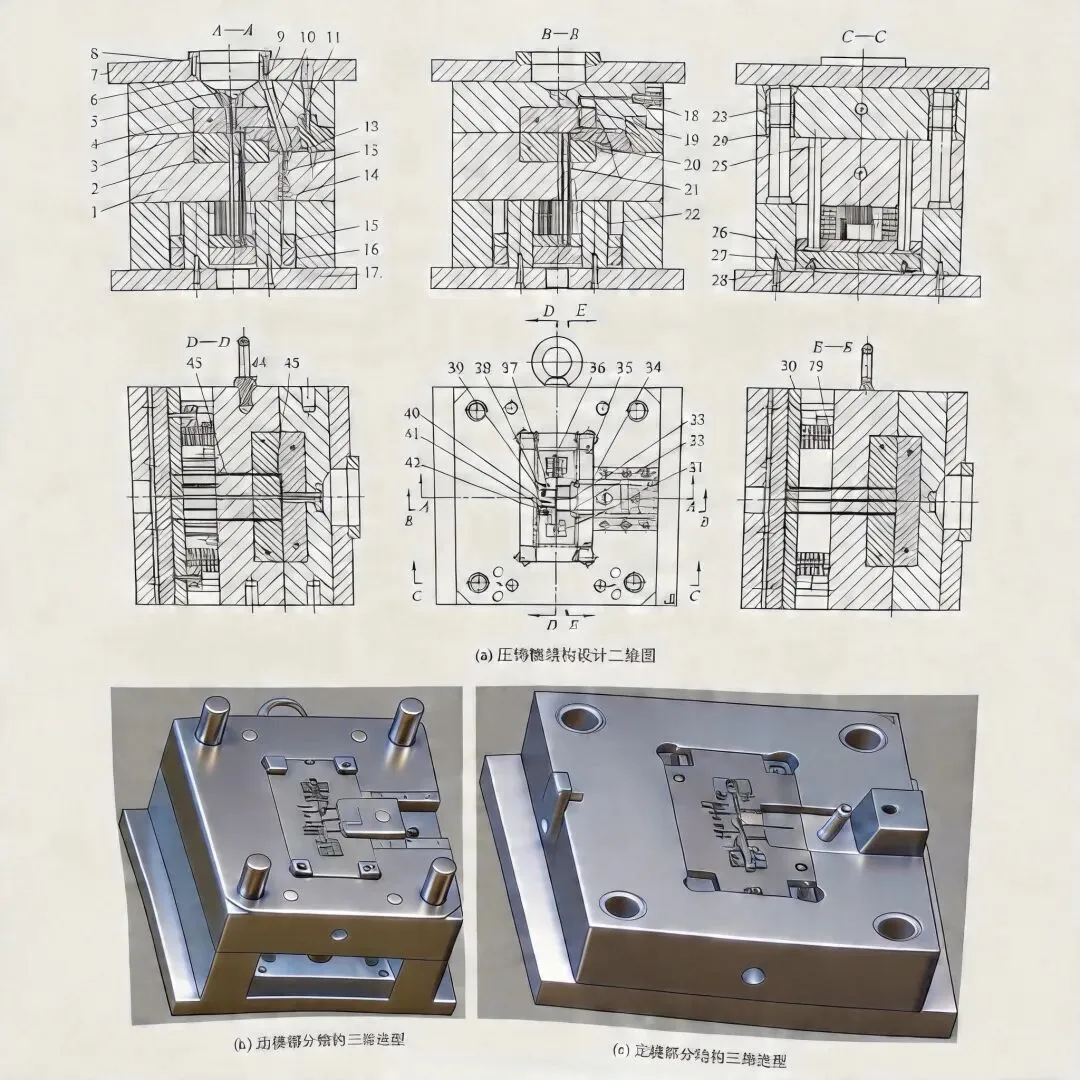

先看这张压铸模结构设计二维图+三维造型图，这是整副模具的“骨架”，从二维标注到三维成型，藏着所有设计逻辑：

1. 二维图纸：标注所有设计细节（图a）

这张二维图包含A-A、B-B、C-C、D-D、E-E多个剖面，把模具的核心结构拆解得明明白白：

- 剖面核心标注：每个剖面精准对应模具不同部位，A-A剖面聚焦浇注与成型核心区，B-B、C-C剖面展示导向、顶出系统布局，D-D/E-E剖面细化动模/定模配合关系，每一条标注都对应零件功能。

- 零件编号全覆盖：从1号动模板到79号相关构件，从核心的浇口套、顶杆，到辅助的弹簧、螺塞，所有零部件的位置、配合关系、运动方向一目了然。

- 关键尺寸隐含逻辑：导柱/导套的孔位精度、顶针排布间距、浇口尺寸、冷却水路走向，这些标注直接决定模具成型精度和生产效率。

2. 三维造型图：动模+定模成型全貌（图b/c）

- 动模部分三维造型（图b）：清晰展示动模侧的顶出机构、抽芯预留槽、吊环、导柱安装位，能直观看到铸件成型后的脱模路径，每一个凸起、凹槽都对应铸件的倒扣、凸台结构。

- 定模部分三维造型（图c）：重点呈现定模侧的浇注系统、冷却水路布局、定模板与定模垫板的配合结构，是保证铝液/镁合金平稳充填、模具均匀控温的核心。

这张图纸+造型图的组合，完美诠释了轿车压铸模“二维定细节，三维定成型”的设计逻辑。

二、深度拆解：轿车压铸模4大核心系统+图纸对应要点

结合图纸和前文内容，把轿车压铸模的核心系统拆解开，每一个系统都能在图纸上找到对应位置，设计时绝不踩空：

1. 成型系统：决定铸件“长相”的核心（图纸核心区）

成型系统是压铸模的“灵魂”，直接决定铸件的形状、尺寸精度，对应图纸中动模板、定模板、各类镶件：

- 核心零件：动模板（1）、定模板（6）、定模镶件、推件板（16）、各类凸台/滑块成型件（如33、37、41号构件）。

- 图纸要点：二维图纸中成型区的轮廓标注需精准匹配铸件尺寸，三维造型图中需体现铸件的倒扣、侧孔、多凸台结构，复杂部位必须做镶件设计（如图纸中的多凸台件33、滑块压条34），便于后期维修更换，避免整模报废。

- 设计标准：成型表面粗糙度需达Ra1.6-3.2μm，配合公差按H7/g6执行，这是图纸标注的核心硬性要求。

2. 导向系统：保证开合模“不跑偏”的关键（图纸C-C/B-B剖面）

轿车压铸模重量大、开合模频率高，导向系统是“防跑偏、保精度”的核心，对应图纸中导柱（24）、导套（23）、推板导柱（22）：

- 图纸可见细节：导柱/导套的孔位对称分布在模架四角，二维图纸中精准标注了孔位间距、孔径尺寸，三维造型图中能看到导柱的安装高度与配合深度。

- 核心参数：导柱/导套配合精度需≤±0.01mm，模架刚性需达标，否则开合模过程中易出现模具碰撞、铸件尺寸偏差。

3. 顶出系统：实现铸件“顺利脱模”的关键（图纸D-D/E-E剖面）

轿车零部件包紧力大、结构复杂，顶出系统设计直接决定脱模成败，对应图纸中顶杆（21/45）、推件板（16）、回程杆（25）、限位块（30）：

- 图纸要点：二维图纸中顶杆的排布位置与铸件厚壁区、凸起区精准对应，三维造型图中展示了顶杆的顶出方向与行程范围。

- 硬性要求：厚壁区顶杆直径≥12mm，中心距45mm，顶出同步性≤±0.1mm，限位块需精准控制顶出行程，避免顶白、顶穿铸件或顶杆断裂。

4. 浇注+冷却系统：决定铸件“成型质量+效率”的关键（图纸A-A剖面）

浇注系统决定铝液/镁合金充填路径，冷却系统决定凝固速度，二者是轿车压铸模的“命脉”，对应图纸中浇口套（3）、定位圈（8）、冷却水接头（18）、O形密封圈（19）：

- 浇注系统：二维图纸中标注了浇口尺寸、与压铸机射嘴的对接位置，设计要求浇口与射嘴同轴度≤0.02mm，轿车件多采用多浇口协同，避免缩孔、卷气。

- 冷却系统：三维造型图中清晰展示了冷却水路的走向，设计核心是均匀控温：水路与型腔表面距离≥13mm≤20，模温温差控制在5℃以内，铝合金模温180-220℃、镁合金200-280℃，优化后可让铸件凝固时间减少1.9s，生产效率提升40%。

三、关键避坑！轿车压铸模设计的3个“致命细节”

结合图纸和行业实战，总结3个新手最易踩的坑，设计时务必守住：

避坑1：不做“铸件形体分析”，上来就画图纸

图纸上的每一个结构，都对应铸件的实际特征。如果不先拆解铸件的厚热节区、侧孔/倒扣、包紧力，直接画图纸，后期必出问题：

- 厚热节区（如轿车支架的厚壁部位）：需强化冷却/补缩，否则会出现缩孔、缩松；

- 侧孔/倒扣：图纸中需提前规划抽芯机构，否则脱模时会直接拉裂铸件；

- 包紧力计算：轿车件包紧力大，顶杆数量、直径必须精准计算，顶出力需＞120kN，否则脱模失败。

避坑2：冷却水路“随便打孔”，忽略均匀性

看图纸就能发现，轿车压铸模的冷却水路是环绕式、精准布局的，不是随便打孔。随便打孔会导致模温不均，铸件变形、成型周期变长：

- 薄壁区：需均匀布水，保证快速凝固；

- 厚热节区：需增加3D打印水路，快速降温；

- 密封圈：必须选用耐温≥200℃的材质，避免漏水导致模具开裂。

避坑3：导向/顶出系统“凑合用”，忽略精度

轿车压铸模吨位大、开合模频繁，导向和顶出系统的精度直接决定模具寿命：

- 导柱/导套：必须按H7/g6配合，否则开合模跑偏，磨损模具；

- 顶针：需做氮化处理（硬度≥HV1100），避空段间隙扩大至1.2-1.5mm，避免热膨胀卡针；

- 螺栓/螺钉：全部选用12.9级高强度件，避免高温高压下松动失效。

四、落地流程：轿车压铸模设计“5步标准化模板”

结合图纸和前文逻辑，整理出可直接套用的设计流程，按步骤走，效率翻倍：

步骤1：铸件形体分析（图纸设计的前提）

- 拆解铸件结构：标注厚热节区、侧孔/倒扣、薄壁区；

- 计算关键参数：包紧力、凝固时间、脱模斜度；

- 明确设计要求：尺寸精度（IT7-IT8级）、表面粗糙度（Ra1.6-3.2μm）。

步骤2：图纸初步设计（按二维/三维分步）

- 二维图纸：按图纸标注规范，画模架、成型区、导向/顶出/浇注/冷却系统，标注所有尺寸、公差、材料；

- 三维造型：按二维图纸搭建动模/定模三维模型，验证零件干涉，确认成型路径合理性。

步骤3：仿真验证（关键提效环节）

用Cast-Designer/FLOW-3D CAST做仿真，重点验证：

- 充填过程：浇口速度是否≤35m/s，是否有卷气风险；

- 凝固过程：热节位置是否存在缩孔，凝固时间是否达标；

- 温度场：模温温差是否≤5℃，冷却效果是否合格。

步骤4：图纸优化+BOM清单制作

- 根据仿真结果修改图纸，调整浇口、水路、顶杆布局；

- 制作零部件清单（BOM），明确每个零件的规格、材料、数量（参考前文44个部件清单）。

步骤5：试模验证+最终定稿

- 试模检查铸件成型质量、脱模效果、模具稳定性；

- 调整浇注速度、冷却时间、顶出行程，最终定稿图纸。

五、干货福利！轿车压铸模设计全套模板（直接复制使用）

为了让大家直接落地，整理了图纸模板+仿真分析模板+核心参数表，全部可直接复制到Word、CAD、CAE软件中使用。

1. 压铸模设计图纸模板（二维/三维通用）

（1）图纸封面

标题：轿车XX零部件压铸模总装图

图号：QC-MOLD-2026-XXX

产品材料：ADC12/AZ91D

压铸机吨位：1600T/2000T

设计/审核/日期：XXX / XXX / 2026-XX-XX

（2）二维图纸标注规范

- 视图组成：主视图+多剖面（A-A/B-B/C-C等）+局部放大图+三维造型插入图；

- 必标内容：模架尺寸、开合模行程、顶出行程、浇口尺寸、水路参数、顶针规格、铸件精度等级。

（3）BOM零部件清单（核心件）

序号 零件名称 规格 材料 数量 核心要求

1 动模板 定制 H13 1 调质HRC40-45

2 定模板 定制 H13 1 成型精度匹配铸件

3 浇口套 定制 H13 1 同轴度≤0.02mm

4 顶杆 φ12/φ10 SKD61 按需 氮化处理

5 导柱/导套 φ20/H7/g6 20Cr 各4 配合精度±0.01mm

6 冷却水接头 定制 黄铜 按需 密封无泄漏

2. 仿真分析模板（Cast-Designer/FLOW-3D通用）

（1）基础参数

- 铸件材料：ADC12；浇注温度：660-680℃；

- 模温：180-220℃；环境温度：25℃；

- 充填时间：15-25ms；水流速：1.5-2.0m/s。

（2）结果分析清单

分析维度 合格标准 问题判定 优化方案

浇口速度 ≤35m/s ＞35m/s 加大浇口尺寸

模温温差 ≤5℃ ＞5℃ 优化水路布局

缩孔风险 Niyama＞0.2 ＜0.2 强化热节冷却

顶出力 ＞120kN ＜120kN 增加顶杆数量

3. 核心参数速查表（保存即用）

设计环节 核心参数 轿车件标准

模架设计 导柱配合精度 ≤±0.01mm

浇注系统 浇口同轴度 ≤0.02mm

冷却系统 水路与型腔距离 ≥3mm

顶出系统 厚壁区顶杆直径 ≥12mm

成型系统 表面粗糙度 Ra1.6-3.2μm

最后：写给压铸人的心里话

轿车零部件压铸模设计，从来不是“画图纸”这么简单。这张二维图纸+三维造型图，每一条线条、每一个标注，都是对精度、细节、工艺的极致要求。

好的压铸模，是设计先行、图纸精准、仿真验证、细节落地的结果。每一个零件的选型、每一个参数的确定，都直接影响铸件质量、模具寿命和生产效率。

💬
