资料介绍：

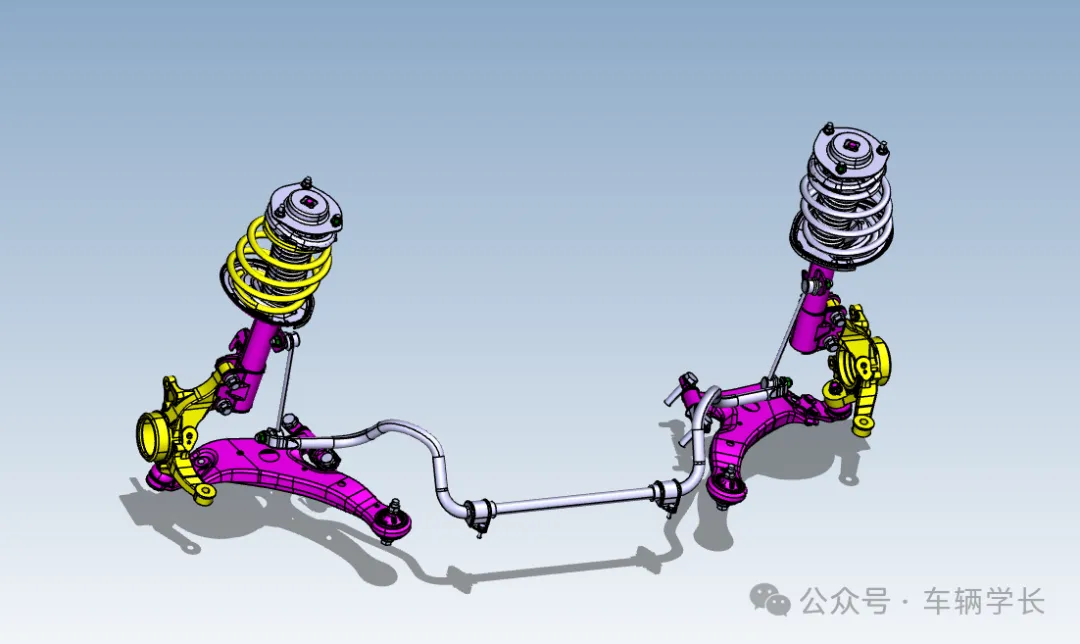

前麦弗逊悬架是中级轿车底盘的核心部件，直接影响车辆操控性与舒适性。本次解析结合CAD图与三维模型，带大家掌握其设计细节与绘图技巧，助力车辆工程设计实践。

【核心结构设计】

前麦弗逊悬架核心为麦弗逊式独立悬架结构，适配中级轿车轻量化、操控与舒适平衡的需求。其核心设计围绕（减震器、螺旋弹簧、下摆臂、转向节、横向稳定杆）展开，通过部件协同实现减震、导向与稳定功能，结构紧凑，空间利用率高，适配轿车前舱布局。

【结构组成讲解】

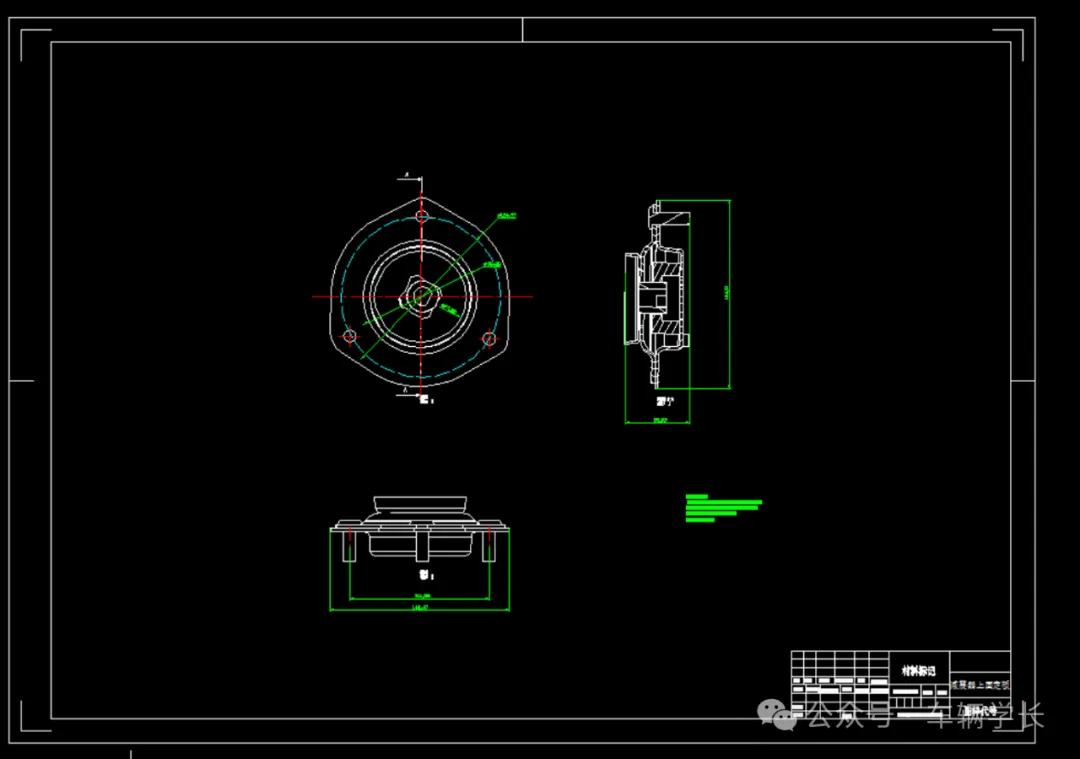

该悬架主要由五大部件组成：（减震器）集成螺旋弹簧，承担减震与支撑车身重量；（螺旋弹簧）为弹性元件，缓冲路面冲击；（下摆臂）多为三角臂结构，实现车轮纵向与横向定位，传递力与力矩；（转向节）连接车轮与悬架，实现转向功能；（横向稳定杆）抑制车身侧倾，提升操控稳定性。此外，还有（减震器上座、衬套、球头）等辅助部件，保障连接与运动灵活性。

【工作原理讲解】

车辆行驶时，路面冲击经车轮传递至下摆臂，下摆臂带动减震器与螺旋弹簧运动，弹簧缓冲冲击，减震器通过阻尼力衰减振动，使车身平稳。转向时，转向节随方向盘转动，下摆臂与减震器配合实现车轮转向，横向稳定杆在车辆转弯时产生反向力矩，减少车身侧倾，提升过弯稳定性。各部件协同，实现减震、导向、转向与稳定的综合功能。

【CAD图深度技术解读】

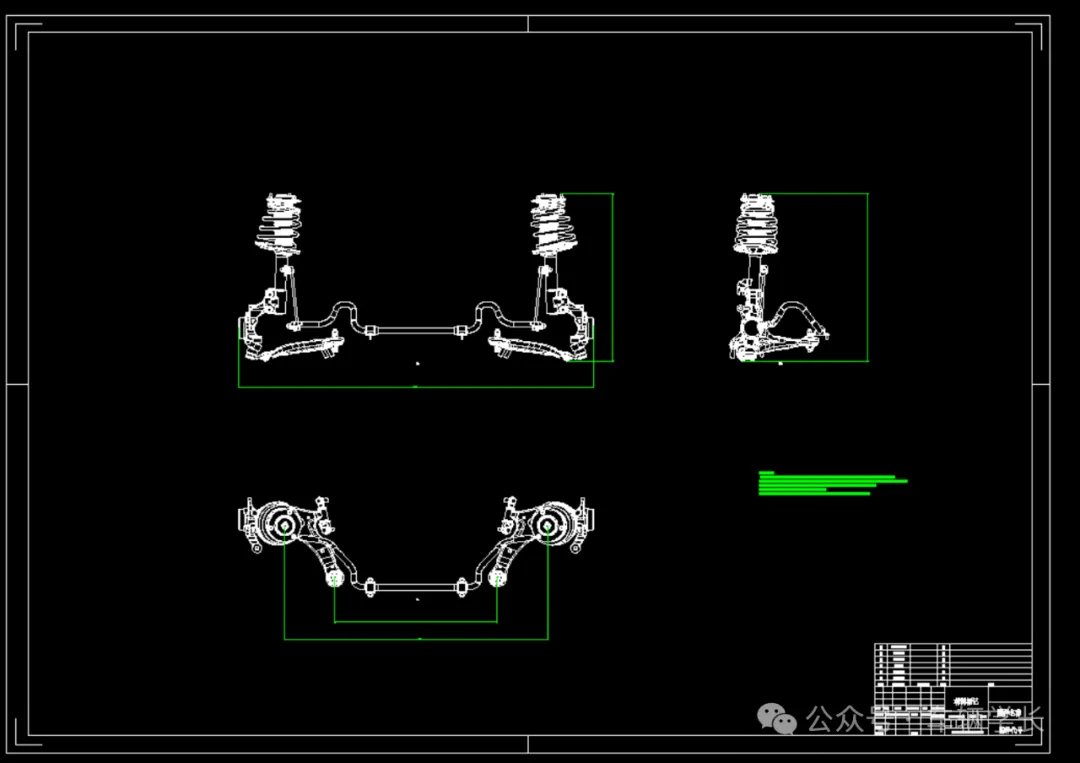

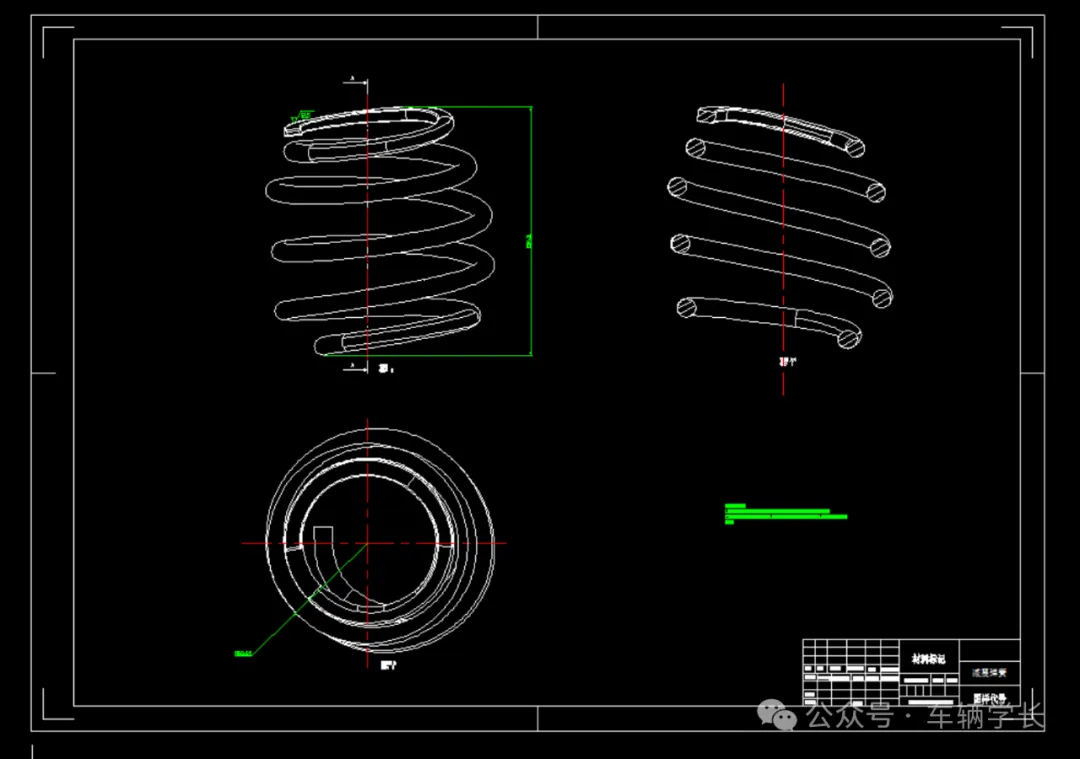

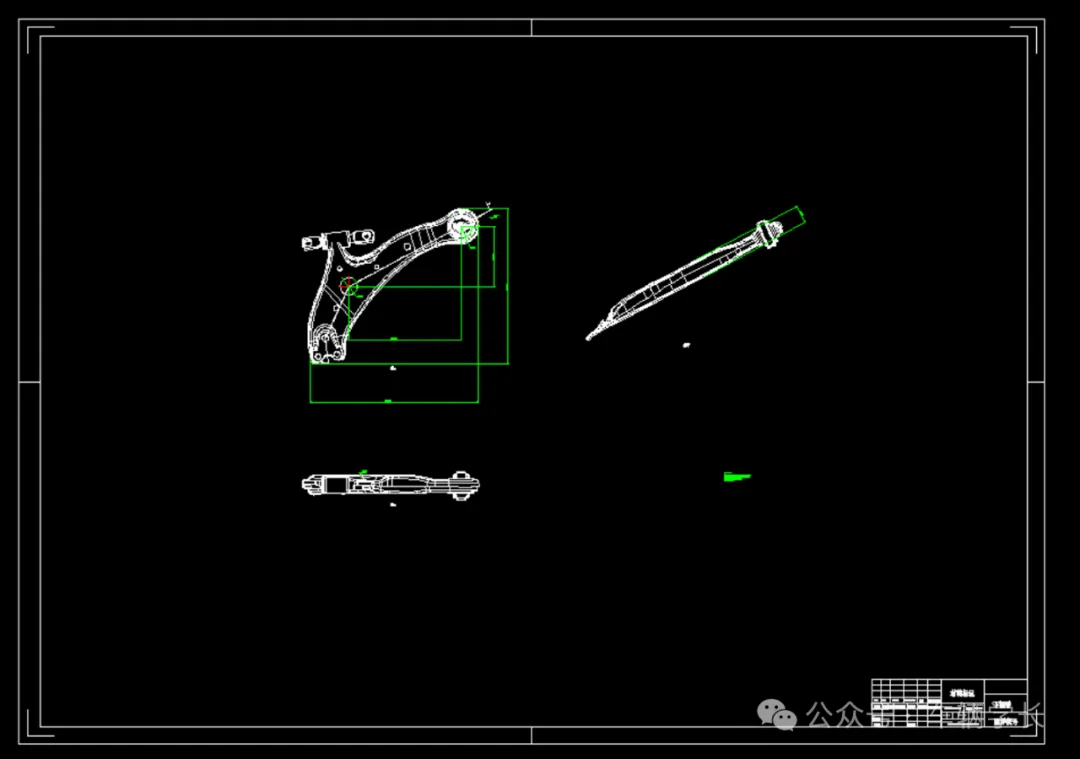

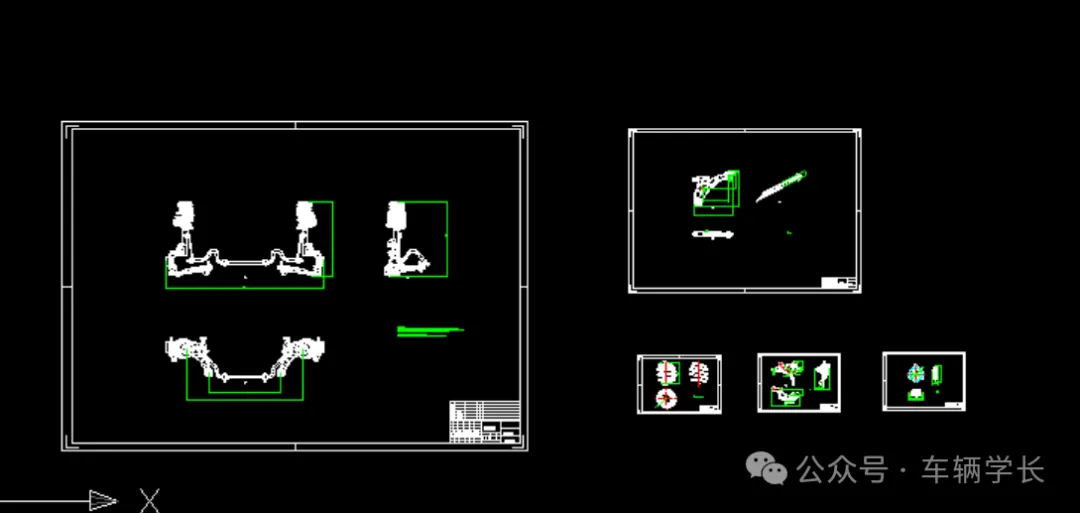

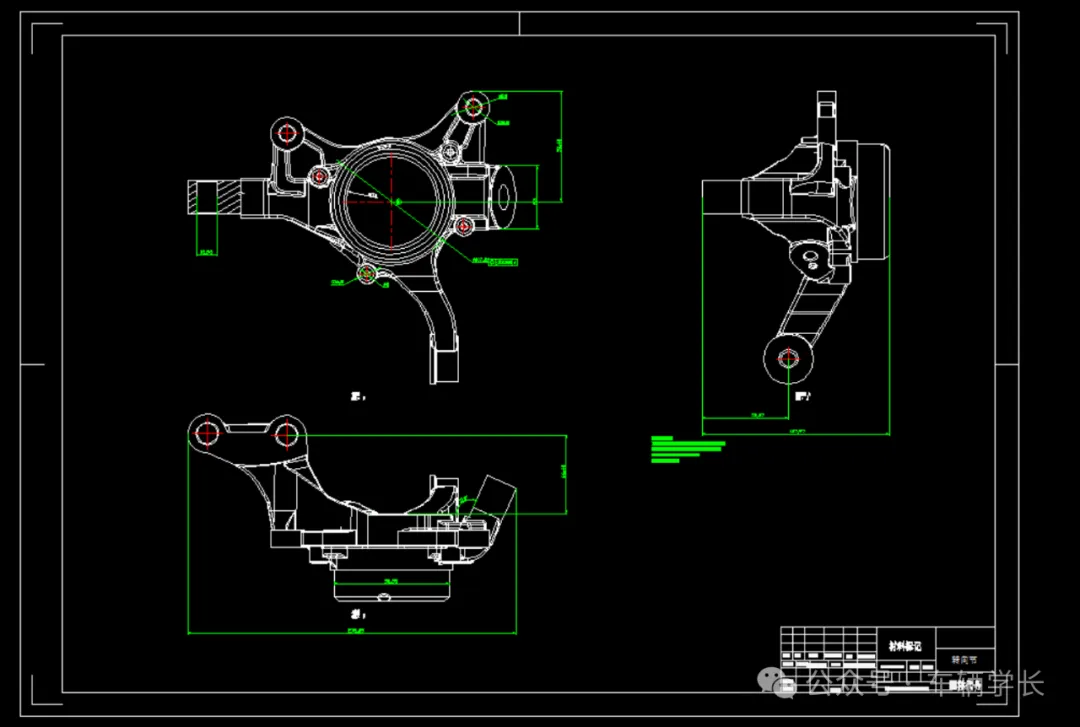

从CAD图纸看，装配图清晰展示部件装配关系，（下摆臂与转向节通过球头连接），标注的（基准轴与基准面）保障装配精度；零件图中，下摆臂的（轮廓尺寸、孔位公差）需严格遵循GB/T 1804 - 2000中等公差要求，螺旋弹簧的（圈数、线径、自由高度）标注明确，需参考弹簧设计规范；转向节的（轴颈尺寸、安装孔位置度）直接影响车轮定位与转向性能，绘图时需用（形位公差标注）保障精度。绘图技巧方面，装配图需合理布置视图，突出装配关系；零件图需准确标注尺寸、公差与技术要求，利用CAD的（块、图层、标注样式）提高绘图效率，复杂零件可结合三维模型投影生成二维视图，保障视图准确性。

本次解析涵盖前麦弗逊悬架的结构、原理、图纸细节与绘图技巧。机械设计需兼顾功能、精度与工艺，从需求出发，优化部件协同。你在悬架设计或图纸绘制中，有哪些实用经验？评论区交流。
