轿车两轴四档变速器设计全解析 | 附CAD图+说明书，结构拆解+图纸解读+绘图技巧指南

在汽车传动系统中，变速器是实现动力合理分配与车速调节的核心部件。本次聚焦轿车两轴四档变速器设计，结合配套CAD图纸、说明书及开题报告，从结构到绘图技巧深度剖析，助力车辆工程从业者与爱好者掌握设计精髓。

【核心结构设计】

两轴四档变速器核心为输入轴、输出轴及各档位齿轮副（含常啮合齿轮、换挡齿轮）、同步器、壳体等。输入轴接收发动机动力，输出轴将动力传递至主减速器。四档设计（含倒档）通过不同齿轮副啮合实现，（重点：两轴布局简化结构，减少传动环节，提升传动效率）。

【结构组成讲解】

输入轴：与离合器从动盘相连，轴上布置常啮合主动齿轮、各档主动换挡齿轮，通过轴承支撑于壳体，需满足强度与动平衡要求（材质多为20CrMnTi，经渗碳淬火处理）。

输出轴：安装常啮合从动齿轮、各档从动换挡齿轮、同步器及输出法兰，齿轮与轴多为花键连接，保证动力可靠传递。

齿轮副：常啮合齿轮为斜齿轮（降低噪音），换挡齿轮含直齿与斜齿（结合同步器实现平顺换挡），倒档齿轮为直齿（通过惰轮实现反向传动）。

同步器：由结合套、锁环、滑块等组成，实现换挡时齿轮同步，消除冲击（遵循GB/T 5344 - 2006《汽车同步器性能要求及试验方法》）。

壳体：分上下或前后壳体，采用铝合金压铸（轻量化），内部设轴承座、油道、安装孔，保证部件安装精度与润滑。

【工作原理讲解】

发动机动力经离合器传递至输入轴，常啮合齿轮副持续啮合（输入轴主动齿轮带动输出轴从动齿轮）。换挡时，操纵机构推动同步器结合套，锁环与目标齿轮同步后，结合套与齿轮结合，动力经对应齿轮副传递至输出轴，最终至主减速器。倒档时，惰轮介入，改变动力传递方向，实现倒车。

【CAD图深度技术解读】

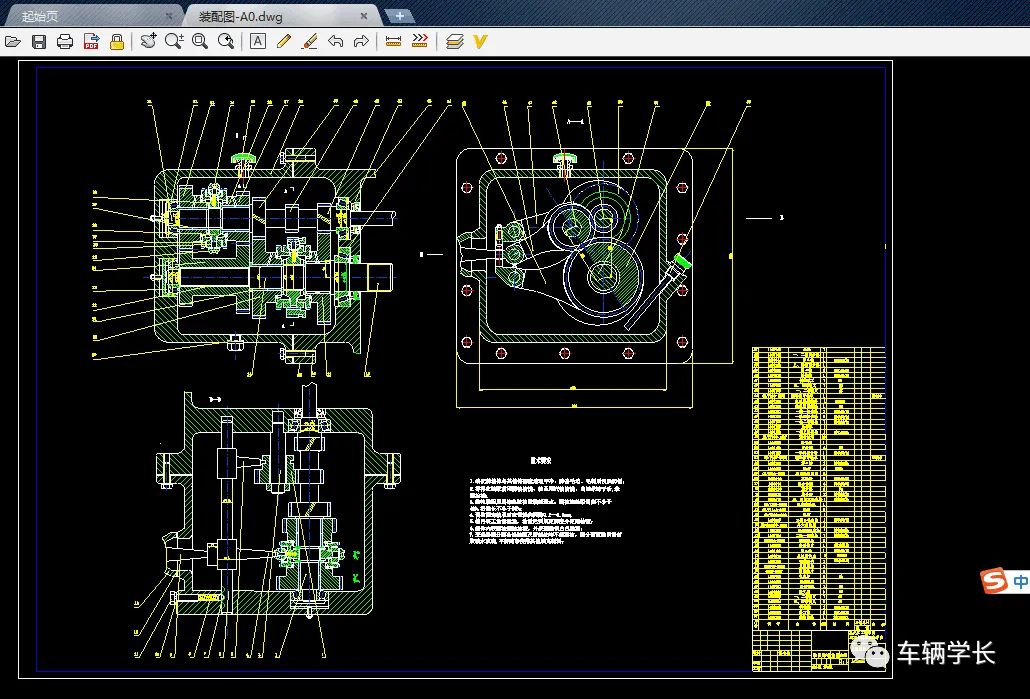

装配图（A0.dwg）：展示变速器整体布局，输入轴、输出轴平行布置，标注各部件装配关系、配合公差（如轴承与轴为过渡配合，公差带H7/k6），油道、安装孔位置清晰，（绘图技巧：采用全剖视图+局部放大，突出内部结构，装配关系用指引线标注）。

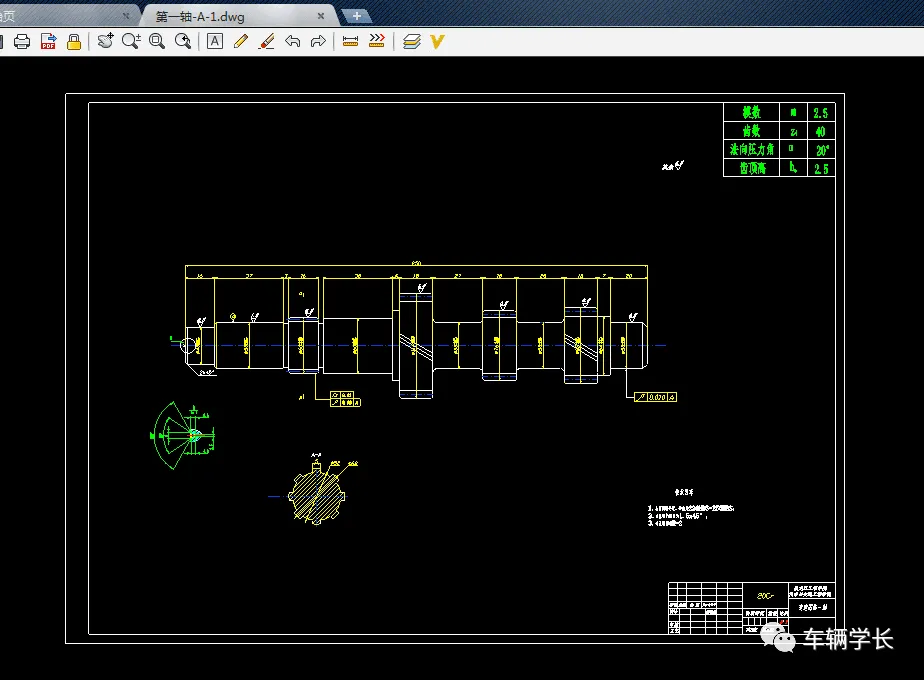

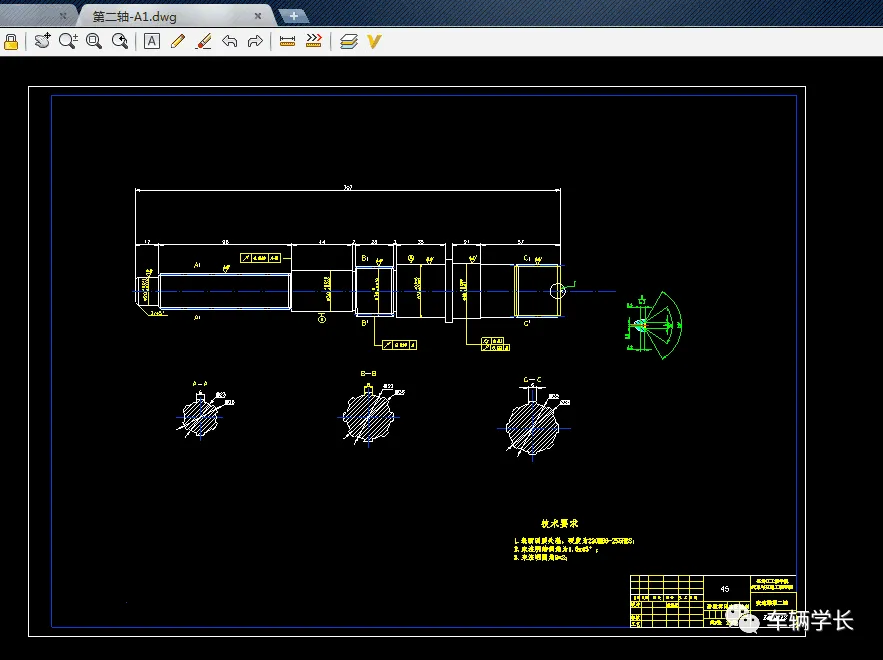

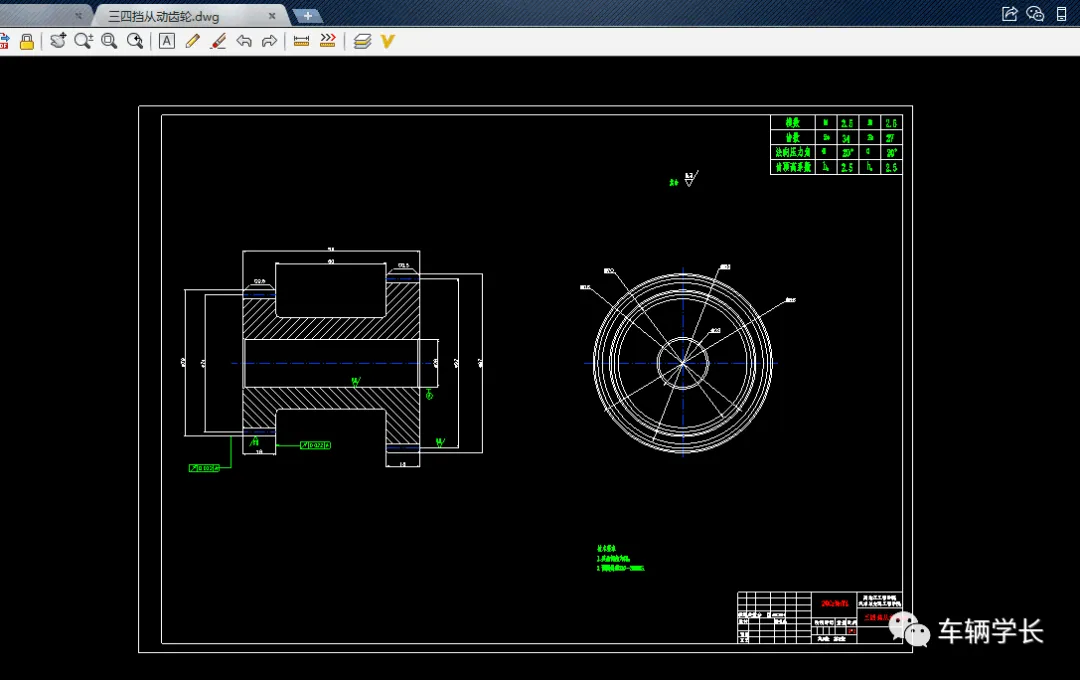

零件图（如第一轴、第二轴、从动齿轮等）：第一轴（A - 1.dwg）标注轴的长度、直径、键槽尺寸（遵循GB/T 1095 - 2003平键标准），表面粗糙度Ra1.6（配合面）、Ra3.2（非配合面）；从动齿轮（三四档从动齿轮.dwg）标注齿形参数（模数、压力角、齿数，模数m根据设计载荷计算，压力角α=20°），齿面热处理要求（渗碳淬火，硬度HRC58 - 62）。

绘图规范：图层分明（轮廓线、中心线、尺寸线、文字层），尺寸标注完整（线性尺寸、角度尺寸、形位公差），技术要求用文字说明（如“未注倒角C1”“去毛刺”），（技巧：利用CAD块功能重复标注相同部件，采用动态块实现参数化调整）。

本次围绕轿车两轴四档变速器，从核心结构到CAD绘图技巧全面解析。机械设计需兼顾功能、性能与制造可行性，绘图时注重规范与细节。你在变速器设计或CAD绘图中，有哪些实用经验？评论区交流。
