◉ 摘要

随着自动驾驶向L3/L4+高阶演进，智驾域控制器（自动驾驶大脑）的核心高速PCB正经历一场深刻的技术变革。

超大算力需求迫使主板信号向112G SerDes及PCIe Gen5/Gen6代际迈进，带来了材料物理特性、层叠架构及垂直互连工艺的全面重构。

深圳健翔升科技有限公司深耕车规级与高精密线路板制造多年，凭借IATF16949（汽车电子）与GJB9001C等多重核心资质，依托高级工程师团队的早期DFM技术支持，在制造端将层压偏位控制在 ±1.5 mil 的行业高标阈值内，核心差分阻抗公差稳定压制在 ±5%。

配合高端HVLP超低轮廓铜箔加工、车规级高温 OSP（HT-OSP）工艺及高精度控深背钻，显著降低高速链路损耗，满足智驾主板对严苛误码率（BER）与高可靠性边界的系统级要求。

◉ 自动驾驶驱动高速PCB迎来的四大核心变化趋势

进入2026年，高阶自动驾驶域控制器需要实时处理毫米波雷达、激光雷达与高分辨率摄像头融合的超海量数据流。面对算力风暴，传统的汽车PCB制造边界正在被全面打破，行业迎来四大颠覆性趋势：

▸ 1. 信号架构的阶跃：从28G/56G SerDes全面迈向112G SerDes

传统车载总线已无法承受高算力芯片的吞吐量。高阶智驾主板已引入PCIe Gen5/Gen6以及112G SerDes通道。

尤其是PCIe 6.0所采用的PAM4（四电平）调制技术，使信号眼高急剧压缩至传统NRZ模式的三分之一。

普通的FR4板材在如此高频下损耗严重，信号能量衰减剧烈，智驾主板对低损耗（Low Loss）及超低损耗（Ultra Low Loss）树脂基材的被迫升级成为必然。

▸ 2. 工艺结构的跨越：层数向30层+迈进与高阶对称HDI工艺

为了在极小的域控模块内完成数千个引脚的超大算力BGA芯片布线，PCB必须从传统的低层通孔板，向12层至30层以上的高多层板演进。

在宏观量产与良率平衡的工程现实下，电路板密集应用高阶HDI（如 3+N+3、4+N+4 复杂结构）与多次压合工艺。

这种高多层与高阶一阶/多阶打孔的结合，使得过孔厚径比急剧增大，对压合阶段的层间偏位控制与垂直互连可靠性提出了极限压迫。

▸ 3. 微观物理死角浮出：玻纤效应（Glass Weave Effect）对时序平衡的严苛挑战

在DDR5/LPDDR5x（数据速率飙升至 6400~8533 MT/s 且未来迈向DDR6）的高速差分对中，由于信号上升沿时间（Rise Time）极陡，普通的编织玻璃布织网（经纬纱线与树脂交错造成的微观Dk不均匀）会触发毁灭性的“玻纤效应”。

一旦两根差分线经历不同的微观Dk路径，电磁波传输速率不一致，就会产生严重的动态时钟抖动与时序相位偏差（Skew）。

指定开纤布（Spread Glass）与特定角度走线成为设计刚需。

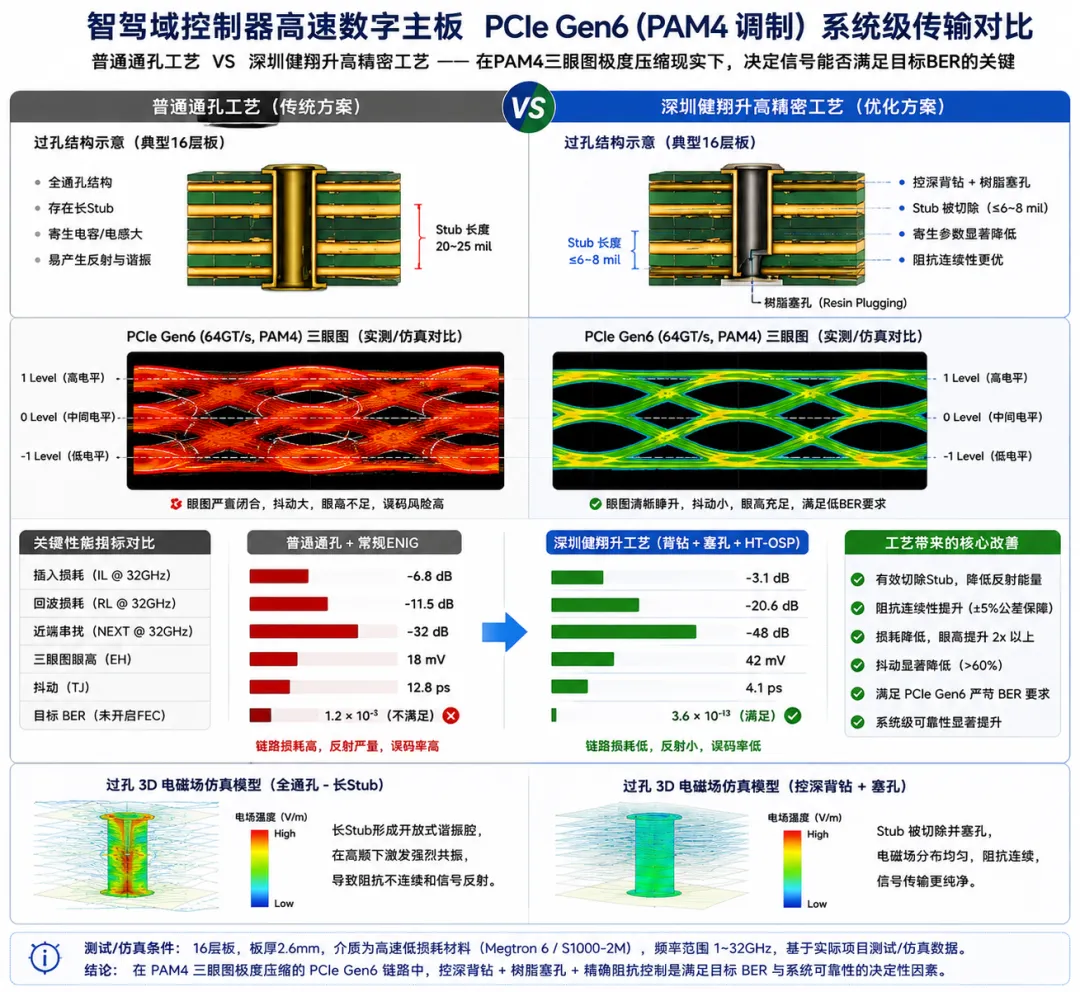

▸ 4. 垂直阻抗控制的精细化：过孔3D电磁场仿真与去Stub工艺常态化

当信号切换到垂直过孔传输时，传统的2D阻抗规划失效。

垂直立体过孔引入的寄生电容和寄生电感会造成严重的阻抗不连续。

硬件工程师不仅需要在前端通过3D电磁场全波仿真提取S参数来优化过孔，在制造端也必须通过控深背钻（Backdrill）和树脂塞孔来清除残桩（Stub），防止其转化为开放式谐振腔。

◉ 核心工艺控制：智驾主板高精制造技术指标

针对上述趋势，深圳健翔升科技有限公司通过前端可制造性设计（DFM）与后端精密控制，建立了闭环的工艺矩阵：

▸ 技术维度对比

层压偏位与可靠性传统车载PCB工艺极限：偏位通常在 ±3 mil 以上，多次压合HDI易引发应力集中智驾时代高速PCB（深圳健翔升实践）：依托高精度定位系统，将偏位控制在 ±1.5 mil 阈值内，显著降低层间剪切应力，确保高厚径比过孔在车规热循环下的物理可靠性

垂直互连去Stub传统：常规通孔，残桩引发反射与谐振实践：PCIe Gen4/5/6、112G SerDes全面应用控深背钻，残桩控制在 6~10 mil（高端可4~8 mil），基本消除谐振隐患

特性阻抗公差传统：±10%实践：通过仿真+蚀刻补偿控制在 ±5%

表面处理工艺传统喷锡/ENIG实践：车规级高温 OSP（HT-OSP），降低高频损耗并提升共面性

后处理与可靠性缺陷传统背钻无塞孔实践：树脂塞孔（Resin Plugging）+孔除胶，提升车规可靠性

◉ 硬件工程师避坑指南：三个工程现实

▸ 1. 频散效应（Dispersion）

覆铜板Dk随频率变化 → 阻抗偏移风险

▸ 2. 车规级环境对BGA与OSP挑战

-40°C ~ 125°C循环可靠性问题

▸ 3. 过孔SI必须全波仿真闭环

S参数 + TDR + 3D EM模型

◉ 深圳健翔升科技有限公司的行业实践与解决方案

作为深耕电子行业/线路板行业多年的专业企业，深圳健翔升科技有限公司凭借 IATF16949（汽车电子）、ISO13485（医疗器械）、GJB9001C（军工体系）以及ISO9001 等多重高标质量管理体系资质认证，为全球汽车智能驾驶供应链提供卓越的 高频/高速板 一站式制造方案。

◉ 核心优势

通过DFM前置介入 + HVLP材料选型 + 开纤布应用 + 3D EM仿真实现：

核心阻抗公差稳定控制在 ±5%满足严苛BER要求

◉ 成功案例

在某高阶自动驾驶域控制器项目中：

问题：PCIe高速链路 + 过孔残桩 + HDI应力方案：重新叠层 + 控深背钻 + HT-OSP + 树脂塞孔结果：◉ 层压偏位控制 ±1.5 mil◉ 过孔断裂风险显著降低◉ 一次通过车规级可靠性验证

◉ 总结与未来趋势

2026年，智能汽车进入舱驾一体化阶段，高速PCB进入“112G+多层HDI+极限SI控制”时代。

传统通孔与粗放材料设计正在退出历史舞台。

具备DFM前置能力 + 高精度制造能力 + 车规体系认证的制造商，将成为智驾供应链核心节点。
