一、项目设计背景
本项目为国外某电动汽车品牌最畅销SUV天窗玻璃外周转器具。
①、器具外部轮廓尺寸限定：2030mm×1720mm×1340mm；
②、外形尺寸 1636.9mm×1276.1mm×156.5mm，单件重量 21kg；
③、额定最大装载数量：24 片；
④、使用场景：跨厂区外部物流周转 + 自动化工作站对接，属于自动化高精器具，需要满足机械手自动逐层取放料，兼顾物流转运刚性与自动化定位精度要求。
二、总体结构方案设计思路
天窗玻璃属于高风险 A 面外观件，表面严禁划伤、磕碰，同时自动化产线对器具一致性、动作可靠性、重复定位精度有要求。传统分层托盘式料架存在堆叠高度受限、机械手取放干涉、托盘搬运成本高、无法实现连续逐层取料等缺陷；固定间隔隔板式料架空载占用空间大，外周转运输装载率低。综合工况需求，最终确定整体框架 + 多组立式堆叠柱联动舌片支撑的核心结构方案。

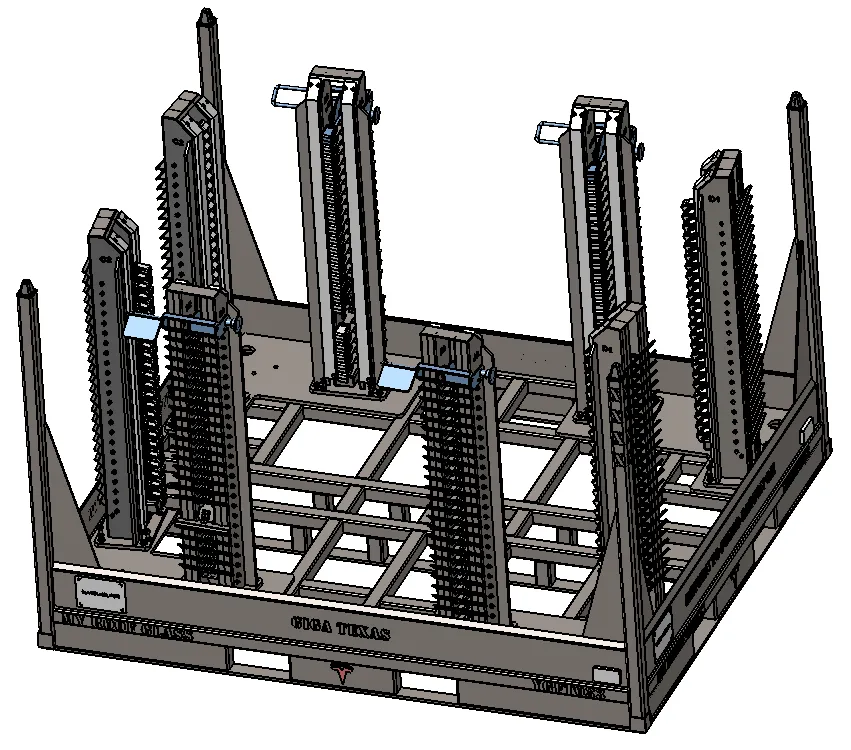

具体思路：器具主体采用矩形金属方管焊接形成封闭式外框底座，底座预留自动化工作站定位基准、叉车作业通道与吊点安装接口，满足物流转运与机器人工位双重使用需求。
沿玻璃四周布置多组立式堆叠柱（支撑立柱），所有堆叠柱协同形成 24 层独立支撑点位，整片天窗玻璃依靠四周堆叠柱上的舌片同步托举，实现单层独立承载。整套料架无需额外独立隔板、托盘，工件直接层叠排布在联动舌片机构上，空载状态无多余可拆卸零部件，最大化优化外周转空间利用率。
整套结构划分为三大模块：底座外框总成、立式堆叠柱总成、端部锁止机构。

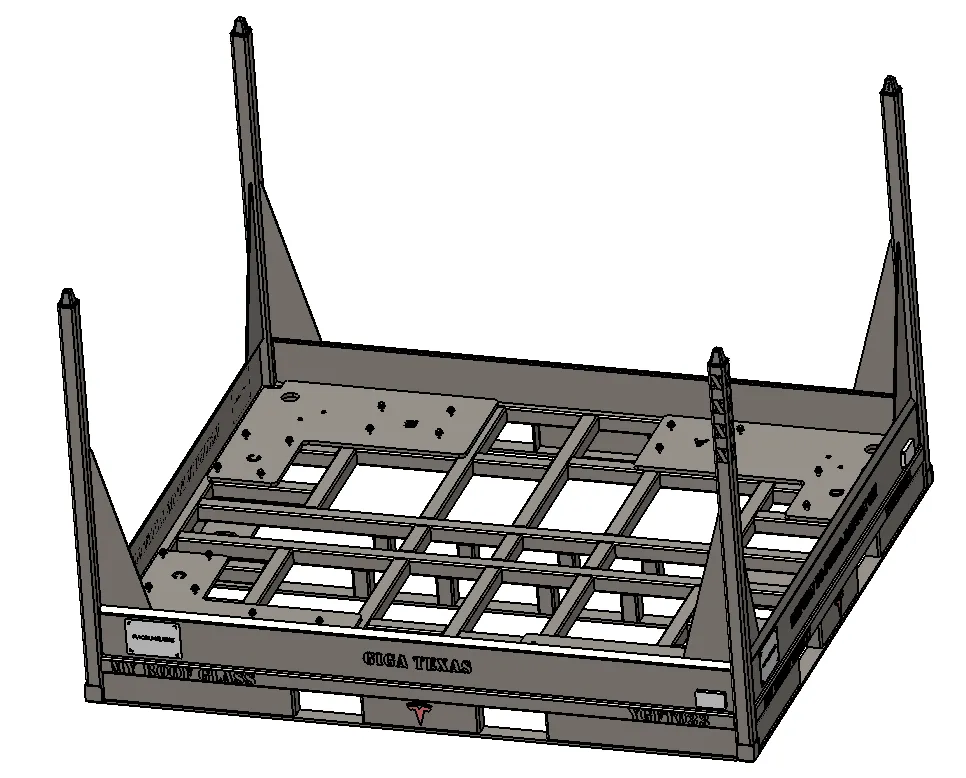

①、底座外框总成：采用厚壁方管焊接框架，要求制作精准焊接治具，保证焊后成品公差±2mm精度，同时要保障多器具之间互换精度（多器具一致性），满足自动化工作站快速定位；框架内部预留避让空间，防止玻璃下摆、运输颠簸时框架与产品发生干涉。

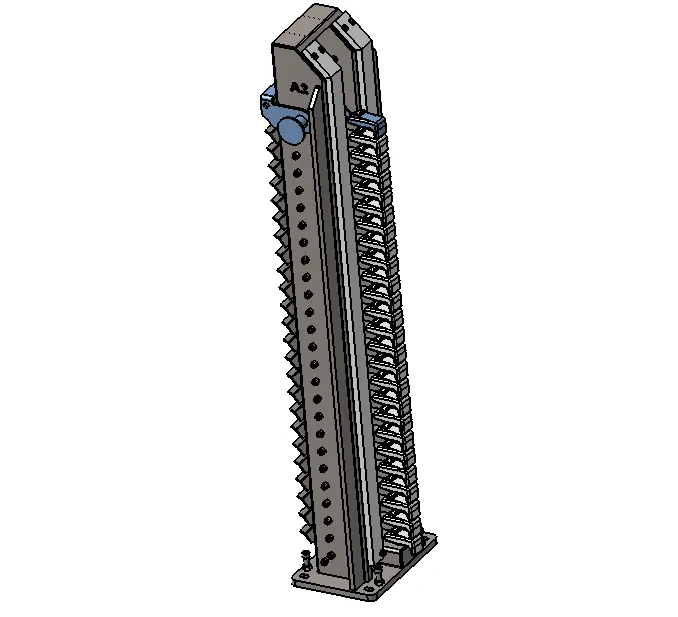

②、立式堆叠柱总成：为本器具核心功能模块，均匀布置在玻璃轮廓四周，内部集成 24 组可旋转支撑舌片，实现逐层联动承载，是实现机械手自动上下料的关键。

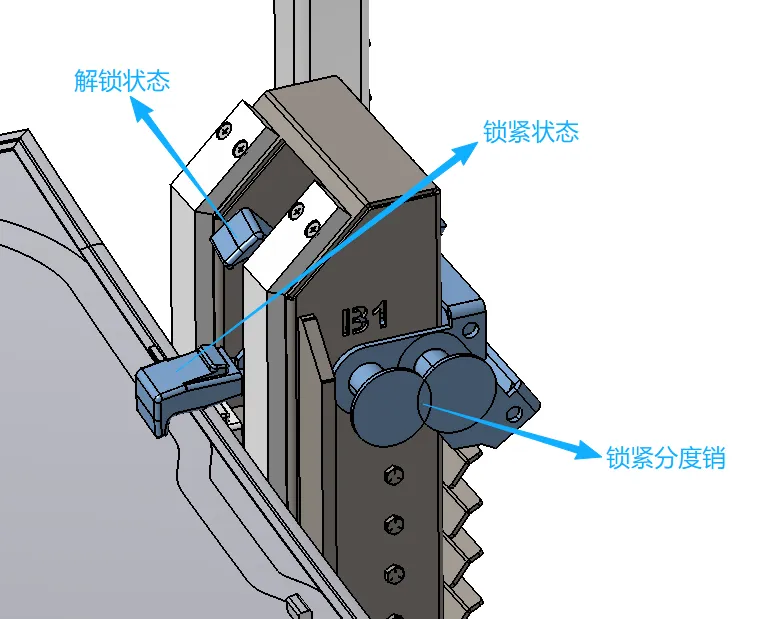

③、上方锁止机构：布置于堆叠柱顶端，器具满载转运时实现舌片机构限位锁止，规避长途外周转颠簸工况下舌片意外翻转、工件失稳掉落风险；进入自动化工作站解锁后，方可执行机械手取放件动作。
三、核心 —— 堆叠柱联动舌片机构
1、初始空载状态

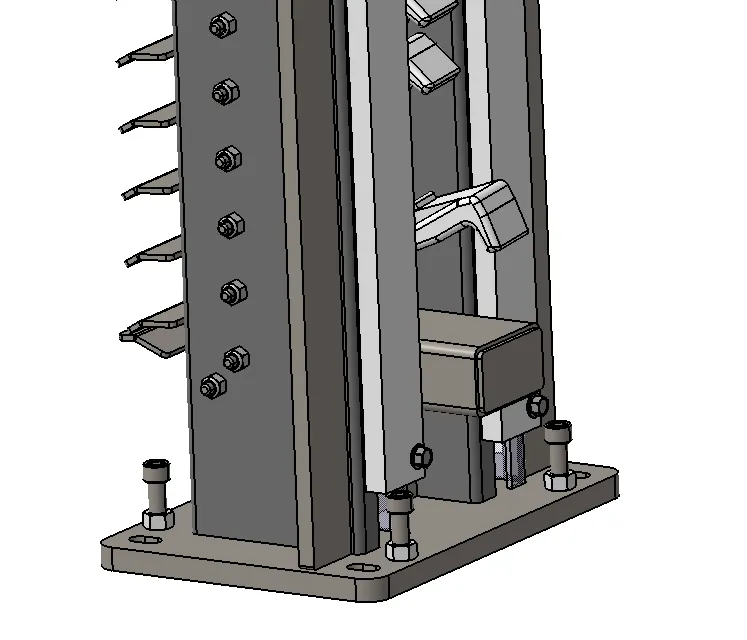

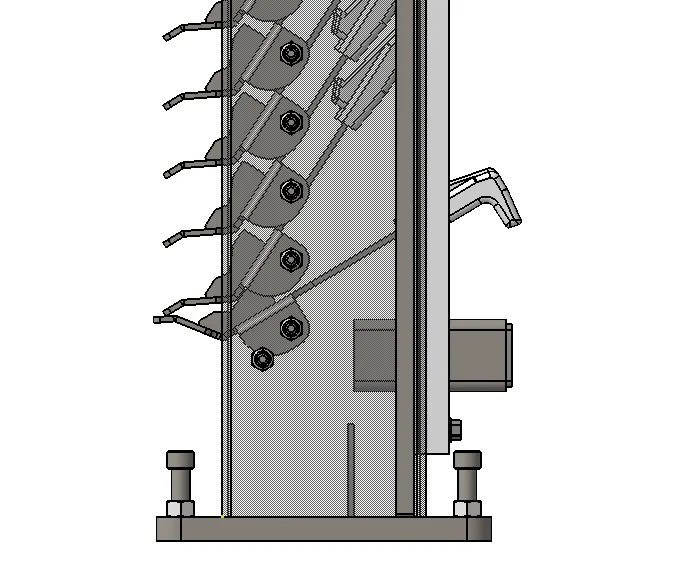

空载时，堆叠柱内首个舌片保持半开启（半关闭）支撑角度，第 2 片至第 24 片舌片处于完全收回（全关闭）状态，舌片不向料架内侧伸出，为机械手放入第一片玻璃预留足够进出空间，避免机械手带料进入时与舌片发生碰撞干涉。舌片依靠自重（可选配配重块优化回位性能）保持初始姿态。
2、上料装载过程（机械手放件）

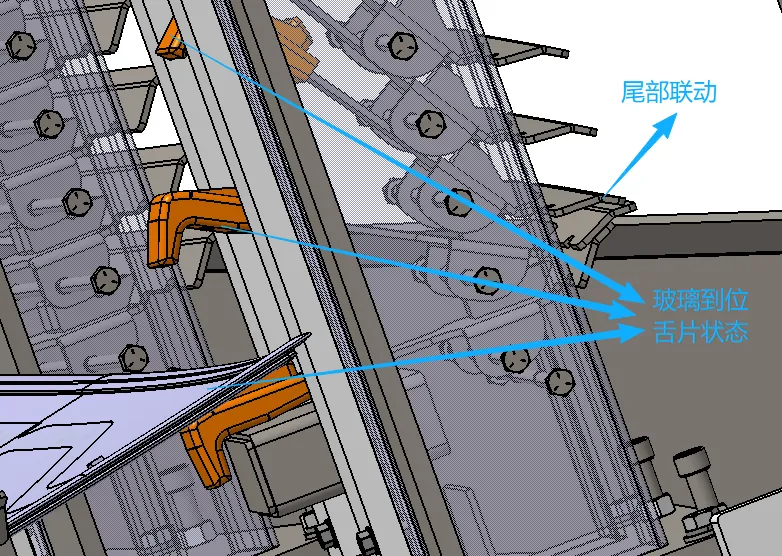

机械手夹持天窗玻璃平稳移入器具内部，垂直缓慢下放，玻璃底边首先接触四周堆叠柱的首个舌片上支撑面；在玻璃自重作用下，首个舌片绕铰接转轴向下旋转、逐步放平。

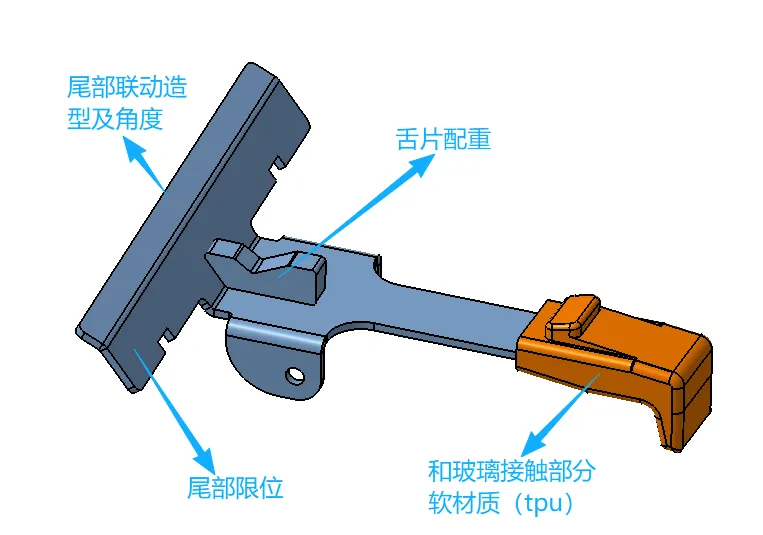

首个舌片向下转动过程中，舌片尾部同步向上翘起，机械触碰后方相邻第二个舌片尾部，推动第二个舌片旋转至半开启支撑角度，复刻空载时首个舌片初始姿态。
当第一片玻璃完全落位、首个舌片放平稳定托举工件后，第二个舌片已经处于就绪支撑姿态。机械手继续放入第二片玻璃，玻璃下压第二个舌片，依次联动触发第三组舌片…… 以此逐级向后传递动作，直至第 24 片天窗玻璃装载完成，全部 24 组舌片依次打开并分层托举工件，实现 24 片玻璃竖向分层有序堆叠。
每层玻璃由四周8根立柱舌片同步支撑，受力均匀，单点载荷可控，防止玻璃局部应力集中产生变形、破损。
3、取料卸料过程（机械手取件）
取料逻辑与上料反向执行。机械手垂直下降抓取最上方第一片玻璃，垂直向上提升取出；上方舌片失去工件压力，依靠自重（配重）反向回转，舌片尾部后退，解除对下一级舌片的限位约束，下一层舌片维持支撑状态继续托举剩余玻璃。
最顶层工件取出后，顶层舌片自动复位至全关闭状态，不会阻挡下层工件向上取出；持续循环动作，即可自上而下逐层取出所有天窗玻璃。全部工件取完后，所有舌片恢复至初始空载姿态，等待下一轮上料循环。
4、机构优势说明
①、无独立托盘：工件直接由舌片支撑，省去托盘往返流转，降低物流零部件管理成本；
②、自动化友好：空载状态下层舌片全部收回，机械手进出无持续干涉；逐层联动动作匹配机器人单层取放工艺；
③、容错性强：依靠纯机械联动，无需气动、电气驱动，适应外周转露天、长途运输复杂工况，无管线损坏风险；

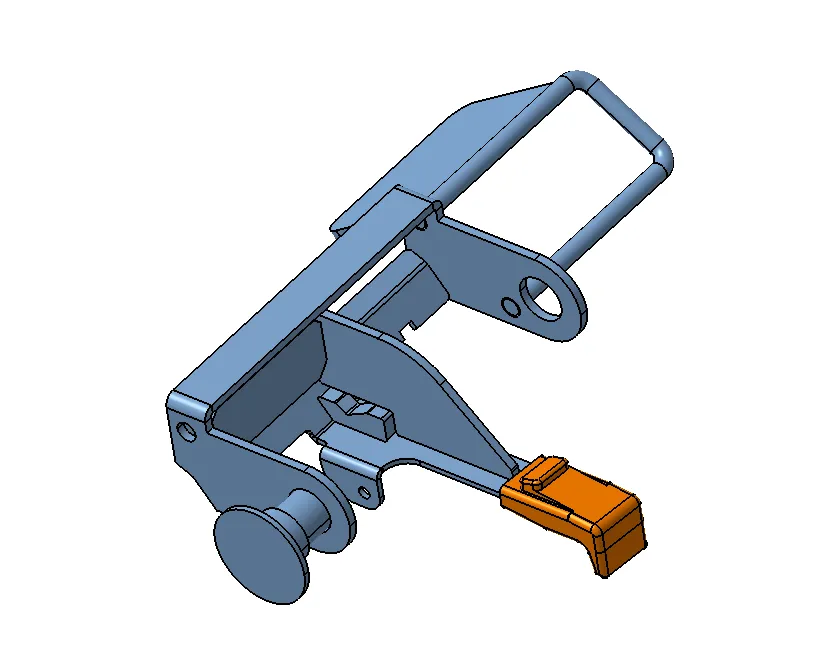

④、易于维护：舌片采用铰接安装，单组舌片磨损后可单独拆装更换。
四、关键细节优化设计考量
1. A 面外观件防护设计
天窗玻璃为外观 A 件，所有舌片与玻璃接触区域加装弹性缓冲耐磨垫层（邵氏A70-75°聚氨酯为宜），杜绝金属直接接触玻璃造成划伤、压痕；舌片支撑点位避开玻璃印刷区域、边角薄弱位置，分散支撑载荷，防止玻璃边缘崩边。
2. 外周转工况可靠性设计
器具配置顶端机械锁止机构，满载长途运输时锁定舌片旋转自由度。道路颠簸、加减速工况下，避免舌片受冲击意外回转，防止层间玻璃窜动、叠片碰撞；器具进入自动化工作站后，人工或气缸完成解锁，方可开展自动化上下料，兼顾物流安全与自动化功能。
3. 精度与互换性设计
整套器具所有焊接结构均要做焊接治具保证整体精度及批量一致性；堆叠柱采用模块化总成设计，单根立柱可独立拆装、更换；同型号器具舌片铰接位置、旋转行程统一，保障不同料架在同一条自动化产线通用，满足产线多器具混流生产需求。
4. 载荷与安全校核
单件玻璃 21kg，满载总载荷较高。在舌片转轴、立柱型材、底座框架设计阶段进行强度、刚度校核；限制舌片最大旋转行程，设置机械限位，避免舌片过度翻转失效；层间预留足够安全间隙，防止运输过程中玻璃上下表面互相摩擦。
5. 人机与自动化兼容
底座预留标准叉车通道满足公路转运；基准定位结构匹配自动化工作站定位销；整体外轮廓严格控制在 2030×1720×1340mm 边界内，适配厂区运输车、产线辊道空间限制。
五、方案总结
本汽车天窗玻璃自动高精周转器具摒弃传统分层料架方案，创新采用立式堆叠柱 + 逐级机械联动舌片结构。依托纯机械联动实现逐层支撑与自动避让，完美适配机器人自动化逐层取放料需求；一体化框架结构兼顾外部长途物流周转强度与自动化工作站高精定位需求。
结构上省去多层独立托盘，有效降低空载运输体积，优化物流成本；纯机械机构适应复杂工业环境，故障率低、维护便捷；分层柔性支撑方式充分保护天窗玻璃 A 面外观质量，同时满足最大 24 件装载容量的产能需求，实现自动化生产工位、跨厂区外周转全流程通用。
下期内容前瞻：本篇展示了靠舌片自身重力及尾部造型联动的结构，下期咱们做重力连杆式堆叠柱器具的设计思路及机械机构原理剖析。
