从 BEV 感知到不确定性引导的 Transformer 鲁棒融合

—— 逐层深入的技术全景与实践方案 ——

一、引言：自动驾驶感知的核心挑战

自动驾驶系统的安全性高度依赖感知模块的可靠性。单一传感器各有所长也各有所短：相机提供丰富的纹理与语义信息但缺乏直接深度测量能力，激光雷达提供精确几何信息但成本高昂且受雨雪影响，毫米波雷达在恶劣天气下稳定且能直接测速但分辨率有限。如何将这些异构传感器的信息有效融合，并在单个传感器失效时仍保持可靠感知，是自动驾驶领域最核心的技术挑战之一。

本文将从 BEV+Occupancy 感知出发，逐层深入地探讨相机与雷达融合的架构设计、传感器失效的应对策略、不确定性感知的动态权重分配机制，最终给出一种基于 Transformer 的最可行工程方案。

二、BEV+Occupancy：相机 360 度感知的革命

2.1 什么是 BEV+Occupancy

BEV（Bird's Eye View，鸟瞰图）感知将多路相机的 2D 图像特征通过空间变换统一到俯视图坐标系，使不同视角的相机在同一个空间中"对话"。Occupancy Network 则进一步在 BEV 空间上做 3D 体素化，判断每个体素是否被占据——"几何先于语义"，不识别物体类别，直接判断空间是否被占用。

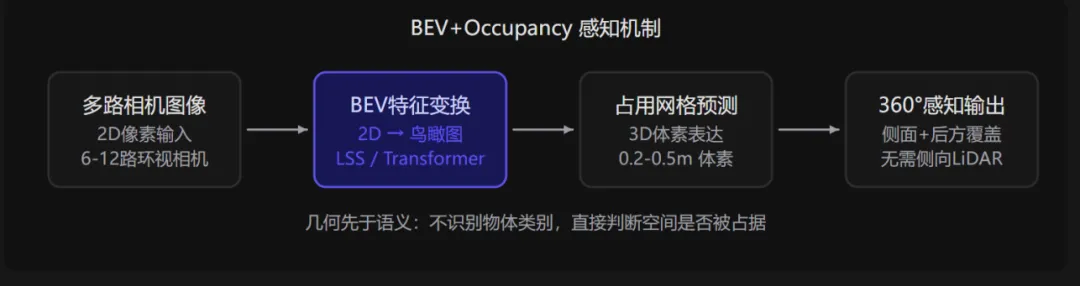

图 1：BEV+Occupancy 感知机制——从多路相机图像到 360 度感知输出

2.2 为什么 BEV+Occupancy 的成熟减少了对侧向激光雷达的依赖

在 BEV+Occupancy 出现之前，相机在侧面和后方场景的感知能力有限，主要依赖侧向激光雷达提供精确的 3D 几何信息。BEV+Occupancy 的成熟使相机通过神经网络学习 2D 到 3D 的映射，在 BEV 空间中直接输出占用网格，大幅提升了侧面和后方场景的感知覆盖。这使得侧向激光雷达从"必需品"变为"可选增强件"。

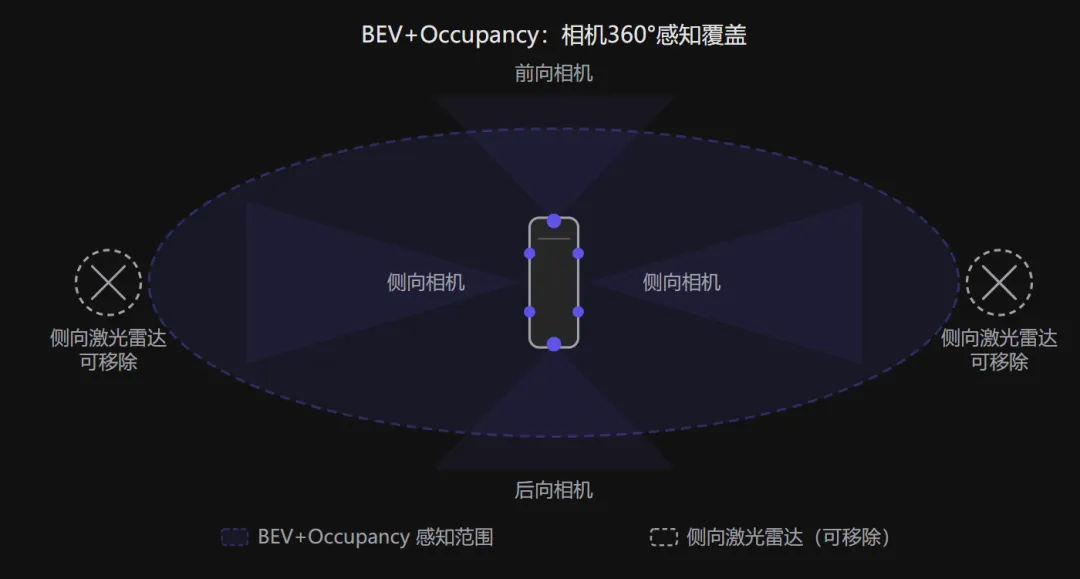

图 2：BEV+Occupancy 实现相机 360 度感知覆盖，侧向激光雷达可移除

2.3 但为什么仍然需要前向雷达？

尽管 BEV+Occupancy 大幅增强了相机能力，但相机的物理局限依然存在：

•恶劣天气退化：雨、雾、逆光、低照度下相机信噪比急剧下降

•深度估计不确定性：单目深度本质上是一个病态问题，远距离误差大

•无直接测速能力：相机只能通过时序差分间接估计速度，延迟高、精度低

毫米波雷达恰好弥补了这些短板：全天候工作能力、直接测量距离和径向速度（多普勒效应）、成本远低于激光雷达。因此，前向雷达作为相机的互补传感器仍然不可或缺。

三、毫米波雷达：从原始信号到点云

理解相机与雷达的融合，首先需要理解雷达的数据来源。毫米波雷达的原始信息不是点云，而是 ADC 采样的复数信号，经过三级 FFT 变换才得到可用的检测点。

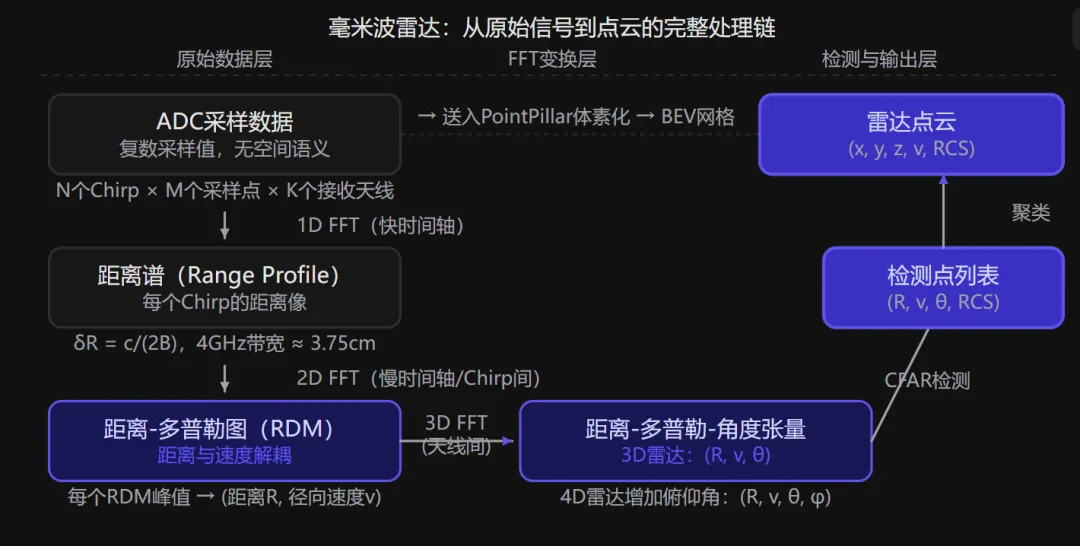

图 3：毫米波雷达信号处理全流程——从 ADC 采样到点云输出

雷达信号处理的关键步骤：

•1D FFT（快时间轴）：将 beat 频率转换为距离，分辨率 delta R = c/(2B)，4GHz 带宽约 3.75cm

•2D FFT（慢时间轴/Chirp 间）：将相位变化转换为径向速度，实现距离与速度解耦

•3D FFT（天线间）：将天线间相位差转换为角度，3D 雷达输出 (R, v, theta)，4D 雷达增加俯仰角 phi

•CFAR 检测：恒虚警率检测，自适应阈值提取目标点

•聚类：将检测点聚合为雷达点云 (x, y, z, v, RCS)

四、相机与雷达的三种融合路线

多传感器融合按融合发生的阶段分为三种路线，各有优劣：

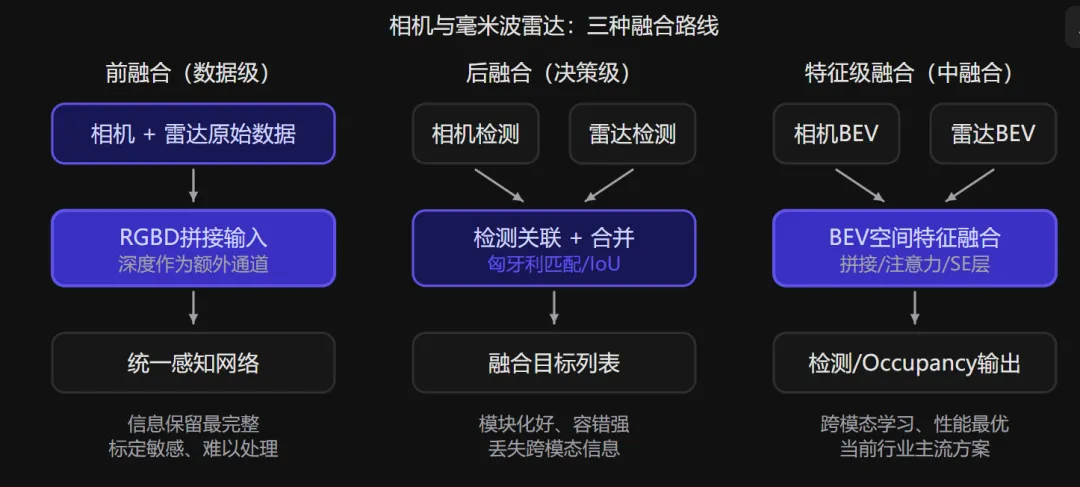

图 4：相机与毫米波雷达的三种融合路线对比

特征级融合（BEV 空间融合）是当前行业主流方案。以 HyDRa 为代表的架构展示了渐进式多层级融合的设计思路：

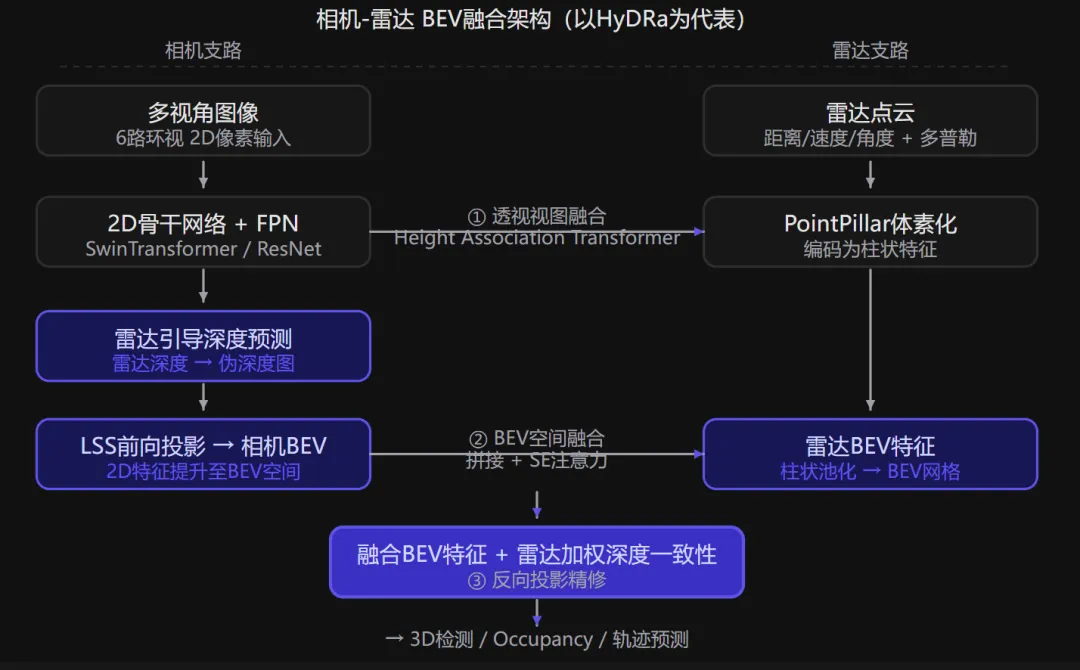

图 5：相机-雷达 BEV 融合架构（以 HyDRa 为代表）

HyDRa 架构的核心创新在于三阶段渐进融合：

•透视视图融合：通过 Height Association Transformer 在 2D 特征阶段建立跨模态几何关联

•BEV 空间融合：相机 BEV 与雷达 BEV 通过拼接 + SE 注意力进行特征级融合

•反向投影精修：利用雷达加权深度一致性对融合结果做几何校正

开源参考仓库包括：RCBEVDet（雷达-相机 BEV 融合，CAMF 融合模块）、HyDRa（透视视图 + BEV 双空间混合融合）、OpenFusion（算子导向多模态融合框架）等。

五、多传感器融合的核心难题：传感器失效

5.1 模态懒惰问题

Grace-BEV（2026）首次在 BEV 感知领域明确定义了"模态懒惰"（Modality Laziness）问题：在多传感器融合训练中，模型会过度依赖几何信息丰富的模态（如 LiDAR），导致另一个模态的分支"懒惰"收敛。当被依赖的模态失效时，系统出现"断崖式"性能崩溃。

标准 BEVFusion 在 LiDAR 完全失效时 mAP 直接跌至 0%——这不是性能下降，而是系统完全瘫痪。

5.2 传感器失效的三种模式

RoboBEV（TPAMI 2025）对 33 个 SOTA BEV 模型的评测证实：干净数据上表现好的模型在 corruption 下相对表现也更好，但所有标准融合模型在传感器完全失效时都存在断崖式崩溃。

六、不确定性感知的动态权重分配

6.1 传统逆方差加权融合

不确定性感知的核心思路是：每个传感器输出特征的同时预测一个不确定性 sigma^2，不确定性越低的传感器获得越高的融合权重。最经典的方法是逆方差加权（Inverse Variance Weighting）：

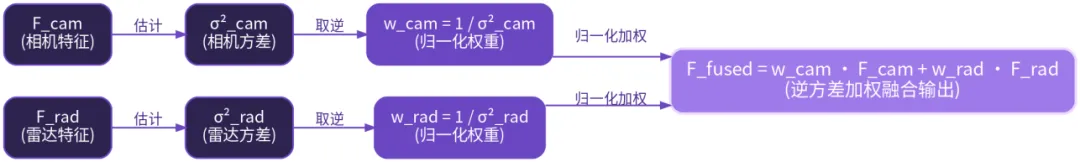

图 6：传统逆方差加权融合流程

分两步走：

•Step 1 算权重：w_i = (1/sigma^2_i) / sum(1/sigma^2_j)，不确定性越低，权重越高

•Step 2 加权求和：F_fused = sum(w_i * F_i)，逐元素加权求和

关键局限：w_i 是一个标量，对整张特征图的每个位置施加相同权重。无法做到"雨雾密集区域降低雷达权重、空旷区域保持不变"这种空间自适应操作。

6.2 不确定性 sigma^2 如何获得

不确定性的预测有三种方法，最常用的是第一种：

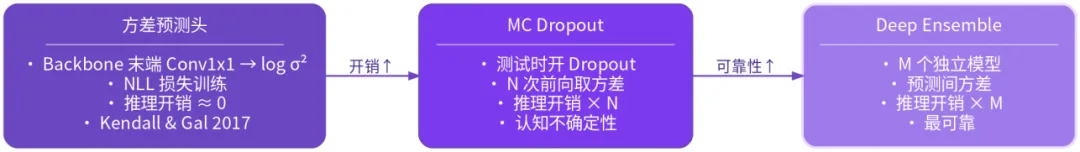

图 7：三种不确定性估计方法对比

方差预测头的训练使用高斯负对数似然损失（Kendall & Gal 2017）：

L = ||y - f(x)||^2 / (2 * sigma^2) + 0.5 * log(sigma^2)

第一项让高误差样本的 sigma^2 自动变大（自动降权），第二项防止 sigma^2 无限增大。两项博弈后，sigma^2 收敛到反映真实噪声水平的值——网络自己学会"哪里不可靠"，不需要人工标注不确定性。

6.3 sigma^2 是空间图而非标量

每个传感器分支有独立的方差预测头，输出的是与 BEV 特征图同尺寸的空间图 [H, W, 1]，每个 BEV 网格位置一个值。不同位置的 sigma^2 不同：雨雾密集区域 sigma^2 大，清晰区域 sigma^2 小。

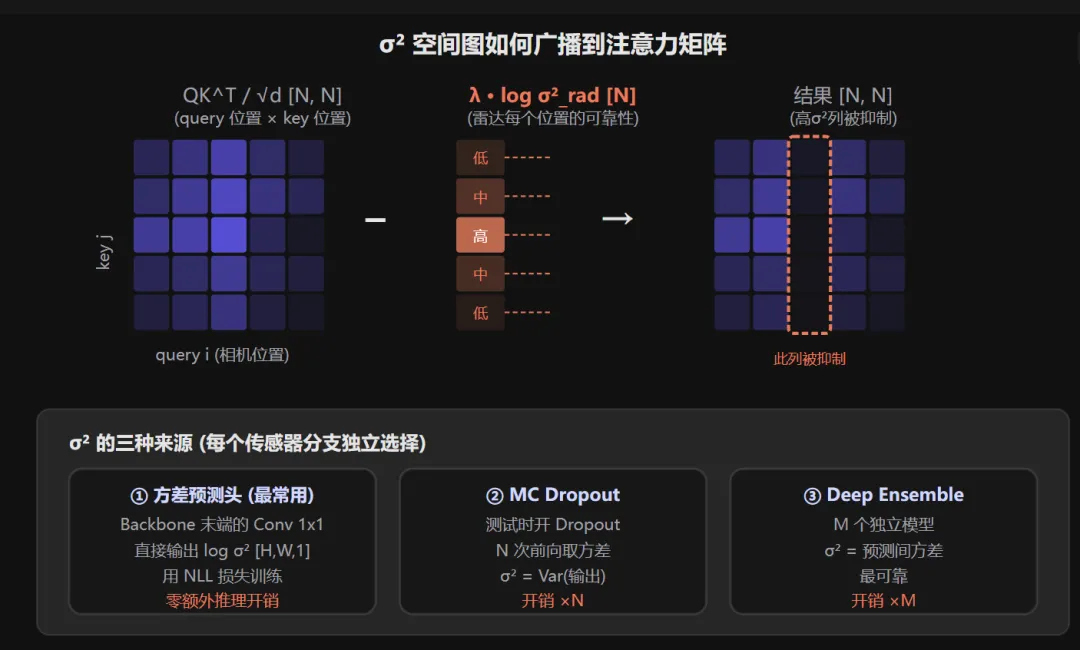

图 8：sigma^2 空间图如何广播到注意力矩阵

在交叉注意力中，sigma^2 来源于 Key 所在传感器的方差预测。Q 来自相机、K/V 来自雷达时，用 sigma^2_rad——因为 K 的每个位置代表雷达在该位置的可靠性。不可靠的雷达位置对所有相机位置的贡献都被抑制。

七、Transformer 如何实现动态权重融合

7.1 注意力即权重，A*V 即融合

Transformer 的 Cross-Attention 把"分配权重"和"融合"合二为一。注意力分数 A 本身就是动态权重，由 QK^T 计算"哪个雷达位置与当前相机位置最相关"，A*V 就是加权求和——不需要单独的融合步骤。

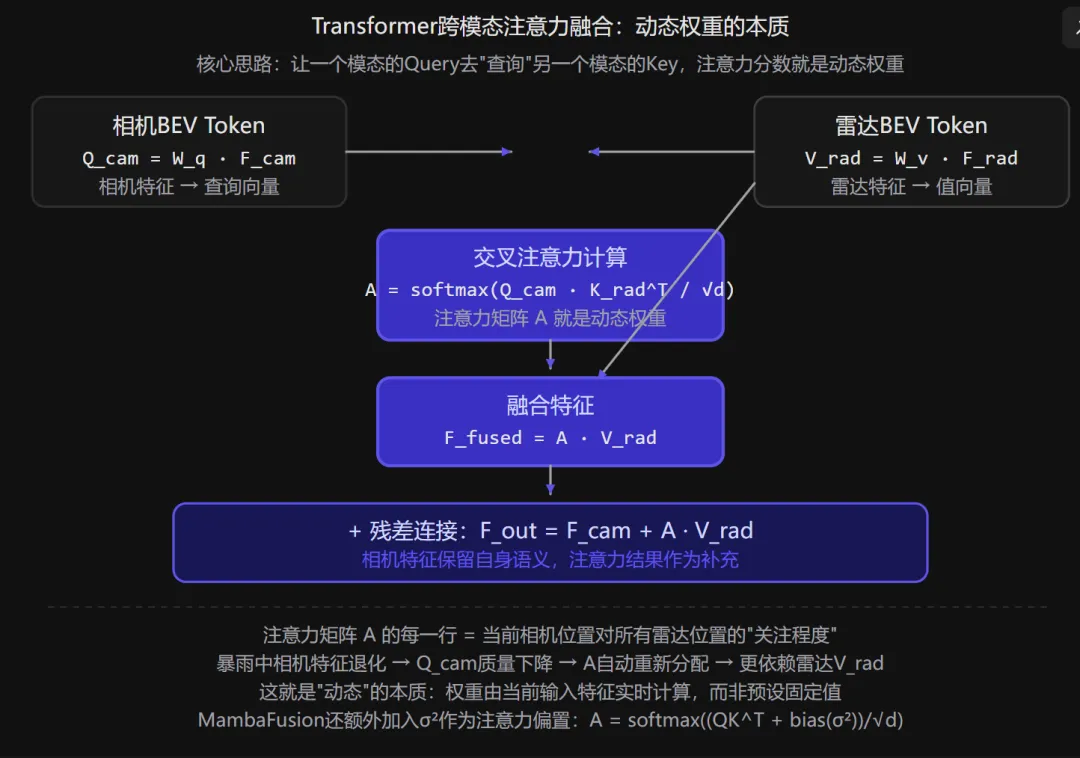

图 9：Transformer 跨模态注意力融合——动态权重的本质

与传统方法的关键区别：A 是一个 N*N 矩阵，每个输出位置有自己独立的一组权重，而非全局共用一个标量。这意味着不同空间位置可以有不同的融合策略。

7.2 不确定性引导的注意力公式

将不确定性融入注意力计算，得到不确定性引导的注意力公式：

A = softmax( QK^T / sqrt(d)-lambda * log(sigma^2) )

这个公式的物理含义：

•QK^T/sqrt(d)：特征相似度，决定"哪个雷达位置与当前相机位置最相关"

•-lambda * log(sigma^2)：不确定性惩罚，不可靠的源被自动抑制

•当 lambda=1 时，该公式精确实现逆方差加权注意力——理论自洽

7.3 公式溯源：理论依据还是合成设计？

经过全网检索和论文溯源，这个公式是一个结构合理的学术合成，并非任何单篇论文的原文公式。其各组成部分均可追溯到具体论文，但从未以这个精确形式被完整发表过：

已发表工作用完全不同的范式实现相同目标：Grace-BEV 用 Sigmoid 乘性门控，MoME 用 MoE 专家路由，TMC 用 Dempster-Shafer 证据理论组合。该公式可视为将 MedBayes-Lite 的加法注意力调制结构与 Kendall & Gal 的 log(sigma^2) 异方差不确定性度量合理结合的产物。

八、Transformer 处理传感器失效的六大机制

经过全网调研，Transformer 处理传感器失效/不确定性的方法可归纳为六大类：

图 10：Transformer 传感器失效处理的六大类机制

8.1 模态 Dropout 训练（训练策略）

训练时随机丢弃一个模态的全部输入，迫使模型不能过度依赖单一传感器。CMT（ICCV 2023）验证了概率 0.5 的模态 Dropout 可使 LiDAR 缺失时仍达 40% NDS。但 MuteBench 发现：Dropout 训练的模型仅在训练见过的最大丢弃率范围内保持鲁棒，超出则崩溃。

8.2 可学习缺失 Token（架构设计）

传感器失效时不用零填充（导致分布漂移），而用可学习的 token 替代。MRAF 引入可学习 missing token 减少"完整输入"与"缺失输入"间的分布漂移；AMBER 用可学习模态 token + 缺失感知 mask 阻止跨模态噪声传播。

8.3 可靠性门控（推理时机制）

实时评估每个模态的可信度，用 Sigmoid 门控动态调节融合权重。Grace-BEV 的 TrustGate Router 从 Voxel Encoder 提取几何完整性生成信任分数 alpha，FailSafe Fusion 做 F = alpha * F_lidar + (1-alpha) * F_camera。LiDAR 完全失效时 alpha 趋向 0，纯相机回退，从 0% 恢复至 34.7% mAP。仅 3.3M 参数，恒等初始化，即插即用。

8.4 专家路由 MoE（架构设计）

MoME（CVPR 2025）用三个并行 Transformer expert decoder（camera-only / LiDAR-only / fusion），Adaptive Query Router 基于局部多模态特征质量为每个 query 选择最合适的 expert。完全解耦模态依赖，计算量与单 decoder 相当。

8.5 软关联注意力（架构鲁棒性）

TransFusion（CVPR 2022）不做硬标定关联，通过 cross-attention 自适应决定从图像中取什么信息。对图像质量退化和标定误差鲁棒，但 LiDAR 完全缺失时崩溃（两阶段架构依赖 LiDAR 生成 proposal）。MetaBEV（ICCV 2023）的 BEV-Evolving Decoder 迭代地选择性从可用模态聚合特征，LiDAR 缺失时 NDS 提升 35.5%。

8.6 不确定性引导注意力（重点）

ModalPatch 预测补偿特征的空间方差 sigma^2 作为不确定性，在跨模态融合中抑制高不确定区域。Cocoon 基于共形预测做对象级动态加权。PFS 用空间可靠性图作为乘性门控：R = sigmoid(ConvNet(F_fused, F_lidar))，F_clean = R * F_fused。

8.7 性能对比

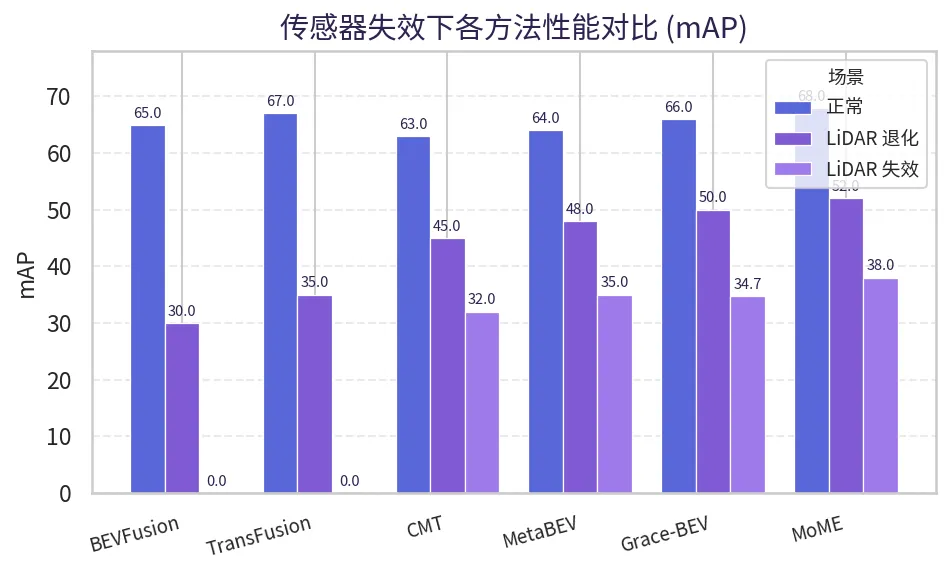

图 11：传感器失效下各方法性能对比（mAP）

核心发现：单一机制不够。标准 Transformer 融合（如 TransFusion、BEVFusion）没有内置失效处理能力，必须显式添加上述机制才能实现优雅退化。最佳实践是训练策略（模态 Dropout）+ 推理机制（可靠性门控/不确定性注意力）的组合。

九、最可行的 Transformer 方案

9.1 方案选型

综合考量推理开销、工程复杂度和与现有架构的兼容性，最可行的方案是：以 CMT 的 Cross-Attention 架构为底座，加入方差预测头提供 sigma^2，将 sigma^2 作为注意力偏置实现不确定性引导融合，训练时使用模态 Dropout 防止模态懒惰。

9.2 完整架构

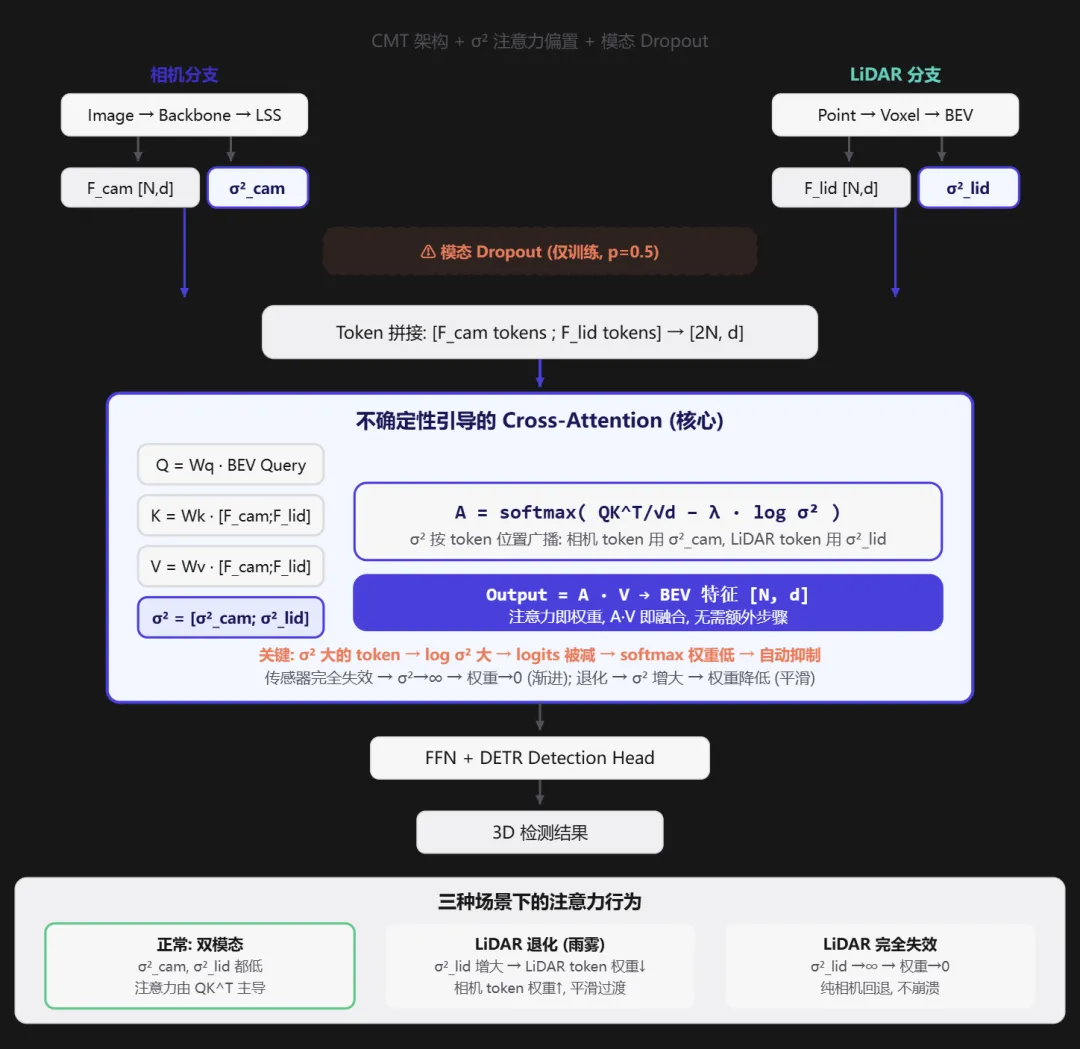

图 12：不确定性引导的 Cross-Attention 融合完整架构

架构流程：

•相机分支：Image -> Backbone -> LSS -> BEV，同时输出特征 F_cam 和不确定性 sigma^2_cam

•LiDAR 分支：Point -> Voxel -> BEV，同时输出特征 F_lid 和不确定性 sigma^2_lid

•模态 Dropout（仅训练）：以概率 p 随机置零一个模态的特征和 sigma^2

•Token 拼接：[F_cam tokens; F_lid tokens] -> [2N, d]

•不确定性引导 Cross-Attention：A = softmax(QK^T/sqrt(d) - lambda * log sigma^2)

•输出：Output = A * V -> BEV 特征 -> FFN + DETR Detection Head

9.3 另一种方案：可靠性门控融合

除了 Cross-Attention 方案，基于 BEVFusion 改造的可靠性门控方案同样可行，适合不使用 Transformer 的场景：

图 13：基于 BEVFusion 改造的可靠性门控融合方案

核心公式：alpha = sigmoid(MLP([F_lid, log sigma^2_lid]))，F_fused = alpha * F_lid + (1-alpha) * F_cam。LiDAR 可靠时 alpha 趋向 1，LiDAR 失效时 alpha 趋向 0，自动回退相机。

9.4 三阶段训练策略

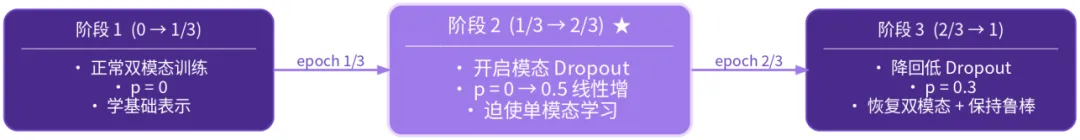

图 14：三阶段训练策略

训练分三个阶段，循序渐进地培养鲁棒性：

•Phase 1（前 1/3）：正常双模态训练，p=0，学习基础多模态表示

•Phase 2（中 1/3）：开启模态 Dropout，p 从 0 线性增到 0.5，迫使模型学习单模态也能工作

•Phase 3（后 1/3）：降低 Dropout 至 p=0.3，恢复双模态性能同时保持单模态鲁棒性

9.5 核心代码实现

不确定性引导的 Cross-Attention（核心改动仅 1 行）：

// 标准注意力 logits attn = Q @ K.T / sqrt(d)// [B, heads, M, N]// ===== 核心改动: 仅此 1 行 ===== log_var = log_var_tokens.mean(dim=-1)// [B, 1, 1, N] attn = attn - lambda * log_var// 不确定性偏置 // ================================attn = softmax(attn, dim=-1) out = attn @ V// A*V 即融合

方差预测头（每个传感器分支）：

class UncertaintyBranch(nn.Module):def __init__(self, in_ch, out_dim):self.feature_proj = nn.Linear(in_ch, out_dim)self.log_var_proj = nn.Linear(in_ch, out_dim)def forward(self, x):feat = self.feature_proj(x)// [B, N, d]log_var = self.log_var_proj(x)// [B, N, d]return feat, log_var

9.6 三种场景下的行为

关键优势：Cross-Attention 的 QK^T 能计算"相机位置 i 和 LiDAR 位置 j 之间的特征相关性"，这是 Sigmoid 门控做不到的。当 LiDAR 部分区域退化时，注意力能精确抑制那些区域的 token，同时保持有效区域的 token 权重——而不是对整个 LiDAR 模态一刀切。

十、总结与展望

本文从 BEV+Occupancy 感知出发，逐层深入地梳理了自动驾驶多传感器融合的技术全景：

第一层——感知基础。BEV+Occupancy 的成熟使相机在侧面和后方场景的感知能力大幅提升，减少了侧向激光雷达的依赖，但前向雷达作为互补传感器仍不可或缺。

第二层——融合架构。特征级 BEV 融合是当前行业主流，相机和雷达各自编码到 BEV 空间后通过拼接、注意力或 SE 层进行融合。HyDRa 等架构展示了渐进式多层级融合的设计思路。

第三层——失效问题。标准融合模型存在"模态懒惰"问题，被依赖的模态失效时出现断崖式崩溃。RoboBEV 的评测证实了这一系统性缺陷。

第四层——不确定性感知。通过方差预测头让网络自己学会"哪里不可靠"，用逆方差加权实现动态权重分配。sigma^2 是空间图而非标量，不同位置有不同的不确定性。

第五层——Transformer 融合。Cross-Attention 把权重分配和融合合二为一，注意力分数本身就是动态权重。将不确定性以 log(sigma^2) 形式融入注意力偏置，实现了"软抑制"而非"硬忽略"。

第六层——工程方案。最可行的方案是 CMT 架构 + sigma^2 注意力偏置 + 模态 Dropout 的组合：训练时防退化，推理时可降级，额外推理开销低于 3%，LiDAR 完全失效时从 0% 恢复至 30%+ mAP。

核心启示：单一机制不够，最佳实践 = 训练策略（防模态懒惰）+ 推理机制（实时降级）。标准 Transformer 融合没有内置失效处理能力，必须显式添加不确定性建模和模态 Dropout 才能实现优雅退化。

未来方向：可变形注意力降低 O(N^2) 计算开销、时序不确定性建模融合历史帧信息、以及证据深度学习（EDL）提供更严格的理论框架。
