探索绿色动力:一文读懂纯电动汽车的心脏与灵魂

内燃机汽车主要由发动机、底盘、车身和电气设备4大部分组成，发动机把燃料燃烧产生的热能变成机械能，再通过底盘上的传动机构，将动力传给驱动车轮，使汽车行驶。纯电动汽车与内燃机汽车相比，取消了发动机，底盘上的传动机构发生了改变，根据驱动方式不同，有些部件已被简化或省去；增加了电源系统和驱动电机系统等。

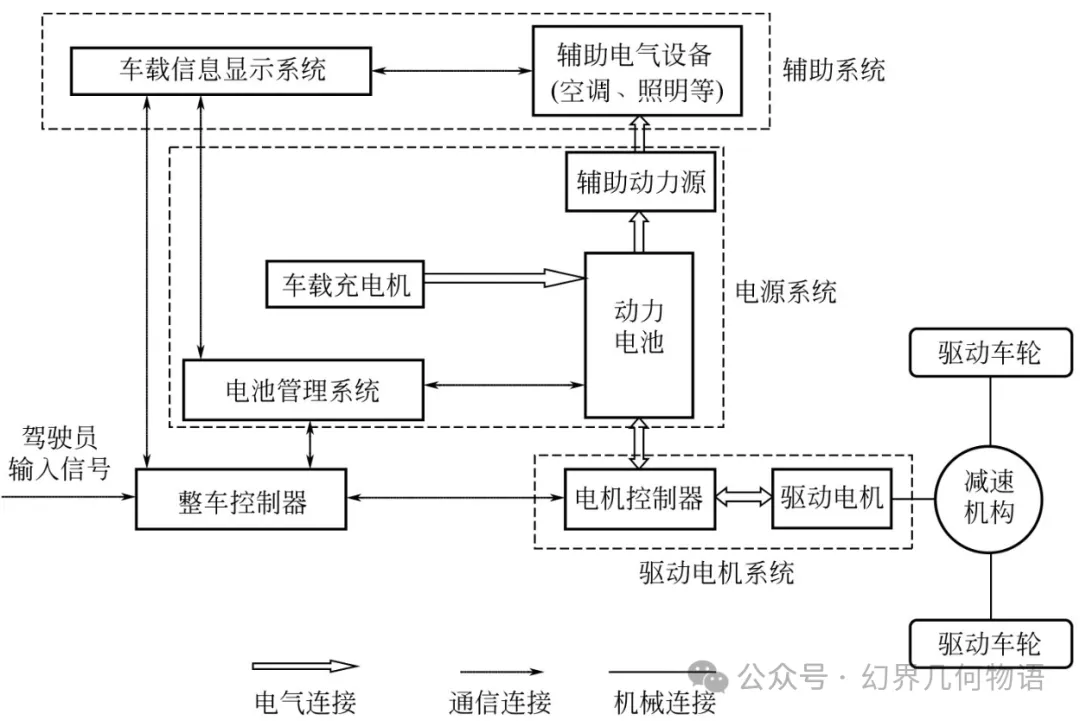

典型纯电动汽车组成如下图所示，主要包括电源系统、驱动电机系统、整车控制器和辅助系统等。动力电池输出电能，通过电机控制器驱动电机运转产生动力，再通过减速机构，将动力传给驱动车轮，使电动汽车行驶。

1.电源系统

电源系统主要包括动力电池、电池管理系统、车载充电机及辅助动力源等。动力电池是电动汽车的动力源，是能量的存储装置，也是目前制约电动汽车发展的关键因素，要使电动汽车与内燃机汽车相竞争，关键是开发出比能量高、比功率大、使用寿命长、成本低的动力电池。目前纯电动汽车以锂离子蓄电池为主。电池管理系统实时监控动力电池的使用情况，对动力电池的端电压、内阻、温度、电解液浓度、当前电池剩余电量、放电时间、放电电流或放电深度等动力蓄电池状态参数进行检测，并按动力电池对环境温度的要求进行调温控制，通过限流控制避免动力蓄电池过充、过放电，对有关参数进行显示和报警，其信号流向辅助系统的车载信息显示系统，以便驾驶员随时掌握并配合其操作，按需要及时对动力电池充电并进行维护保养。车载充电机是把电网供电制式转换为对动力电池充电要求的制式，即把交流电转换为相应电压的直流电，并按要求控制其充电电流。辅助动力源一般为12V或24V的直流低压电源，它主要给动力转向、制动力调节控制、照明、空调、电动窗门等各种辅助用电装置提供所需的能源。

2.驱动电机系统

驱动电机系统主要包括电机控制器和驱动电机。电机控制器是按整车控制器的指令、驱动电机的转速和电流反馈信号等，对驱动电机的转速、转矩和旋转方向进行控制。电机在纯电动汽车中被要求承担着电动和发电的双重功能，即在正常行驶时发挥其主要的电动功能，将电能转化为机械旋转能；而在减速和下坡滑行时又被要求进行发电，承担发电机功能，将车轮的惯性动能转换为电能。

3.整车控制器

整车控制器根据驾驶员输入的加速踏板和制动踏板的信号，向电机控制器发出相应的控制指令，对电机进行启动、加速、减速、制动控制。在纯电动汽车减速和下坡滑行时，整车控制器配合电源系统的电池管理系统进行发电回馈，使动力蓄电池反向充电。整车控制器还对动力蓄电池充放电过程进行控制。对于与汽车行驶状况有关的速度、功率、电压、电流及有关故障诊断等信息还需传输到车载信息显示系统进行相应的数字或模拟显示。

4.辅助系统

辅助系统包括车载信息显示系统、动力转向系统、导航系统、空调、照明及除霜装置、刮水器和收音机等，借助这些辅助设备来提高汽车的操纵性和乘员的舒适性。未来电动汽车的车载信息显示系统将全面超越传统汽车仪表的现有功能，系统主要功能包括全图形化数字仪表、GPS导航、车载多媒体影音娱乐、整车状态显示、远程故障诊断、无线通信、网络办公、信息处理、智能交通辅助驾驶等。未来的车载信息显示系统是人、车、环境的充分交互，集电子、通信、网络、嵌入式等技术为一体的高端车载综合信息显示平台。如下图所示为某纯电动汽车的结构。
