【HVIL】详解电动汽车/动力电池包高压互锁控制原理

新能源汽车的电压互锁，一般称为危险电压互锁回路，简称HVIL；

高压互锁（HVIL）是一种安全功能，它旨在使用低压回路来监控高压回路的完整性，确保被拔掉的高压连接器在被拔掉后不再带电，进而避免可能接触电动汽车高压部件的人员触电的风险。

通俗来讲，就是通过低压来检测高压，即通过低压回路来监测V车辆高压器件、电气线路、连接器以及护盖的电气完整性。

当高压动力插件松脱或者插接不到位的时候，可以快速检测到低压侧的通断，从而判断高压动力接插件连接是否可靠；一旦检测出高压回路中的异常断开，就可以通过BMS反馈信号，并传送故障至整车来切断高压；

以上对于高压，尤其是目前大规模受到欢迎的800V 平台来说尤其重要；

对于新能源车的使用者、从业人员、售后人员等带来了安全保障；

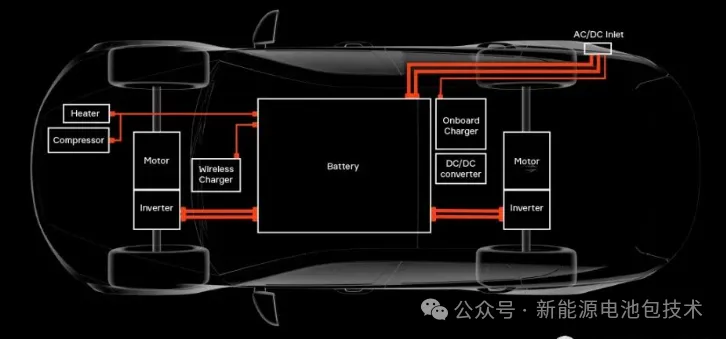

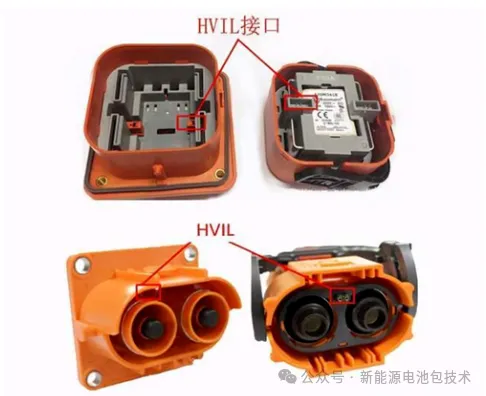

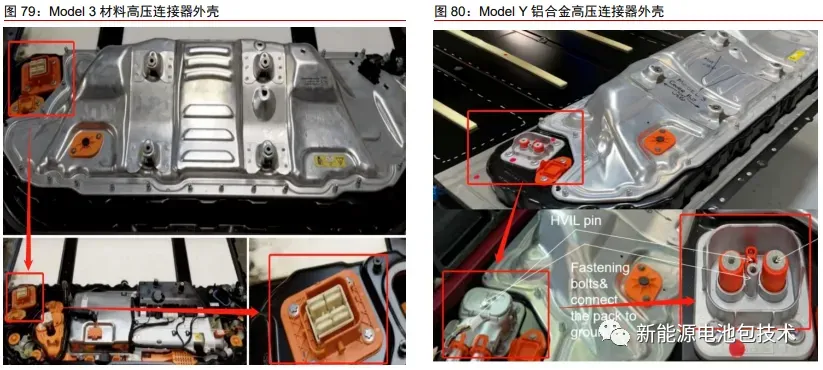

常见高压接插件，由高压插入和低压插入两部分组成。

即监测到高压断开或有问题时，有故障信号传出，通过仪表、声音等进行故障报警；

显而易见的限功率运行也是必要的，甚至断开高压；

由BMS上报电池故障信号给到VCU整车控制器，实施断高压操作；

通过在整车高压上电之前检测高压系统的完整性，实现将高压系统置于封闭的工作环境中，从而提高整个高压系统的安全性。这一步骤旨在防止可能的电气故障或漏电现象，确保高压系统在操作时处于可靠的状态。

在车辆运行过程中，如果出现异常情况，如高压系统回路断开或完整性受到破坏，高压互锁系统将启动车辆高压安全防护机制。这旨在防止触电、漏电、短路等危险事故的发生。通过及时切断高压电源，系统迅速应对异常情况，保障车辆及乘员的安全。

通过高压互锁系统，有效防止在带电状态下插拔高压连接器的可能性，以避免高压端子产生拉弧损坏。这一措施旨在最小化在连接或断开高压设备时的风险，确保这一过程的安全性和可靠性。

这三个目标共同构成了高压互锁系统的重要功能，通过这些措施，确保了整车高压系统在各种情况下的安全运行。

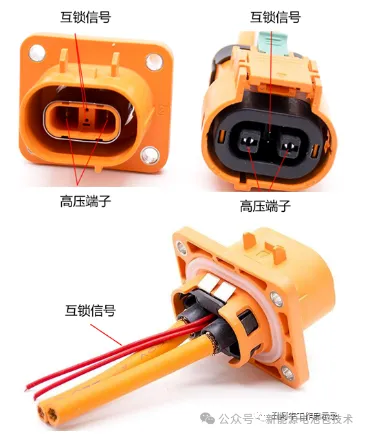

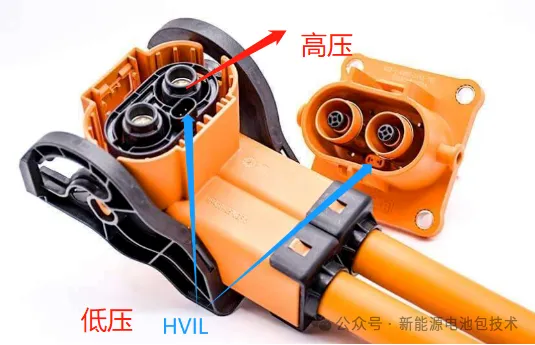

低压插头实际上是短接导通的（插头的正中心位置），高压插入是高于低压插入部分的，也就是说插头插入插座时，高压插座先一步被插入，直到低压插头也完全插入后，连通低压插座。

图来源-电车兔

而根据检测形式的不同，高压互锁检测可分为高压接口断开检测和高压部件开盖检测等多种形式。

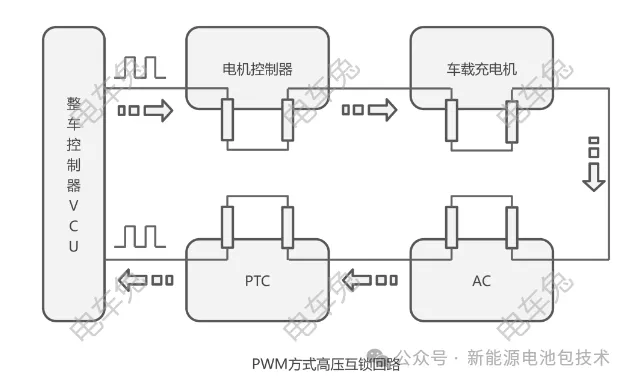

常见的恒压方式高压互锁检测（图来源-电车兔）
