英飞凌自动驾驶制动与转向系统核心产品及行业应用

一、摘要

本分享是基于英飞凌自动驾驶制动与转向系统产品组合文档及行业技术资料，系统梳理了自动驾驶核心执行域的技术演进、英飞凌核心产品布局、技术创新优势及市场应用现状。报告聚焦英飞凌 MOTIX™栅极驱动 IC、AURIX™安全 MCU 等核心产品，分析其在功能安全、冗余设计、集成化等方面的技术突破，结合全球线控系统市场趋势与竞争格局，展望未来技术发展方向。旨在为汽车产业链上下游企业提供产品选型参考与技术发展借鉴，助力自动驾驶制动与转向系统的安全化、智能化升级。

二、行业背景与市场现状

（一）技术定位与战略价值

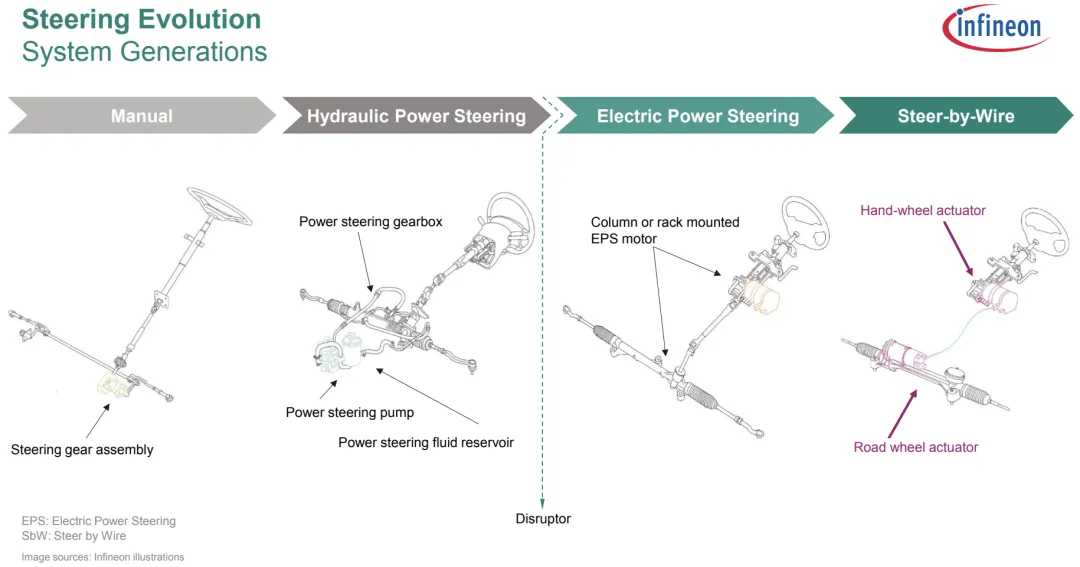

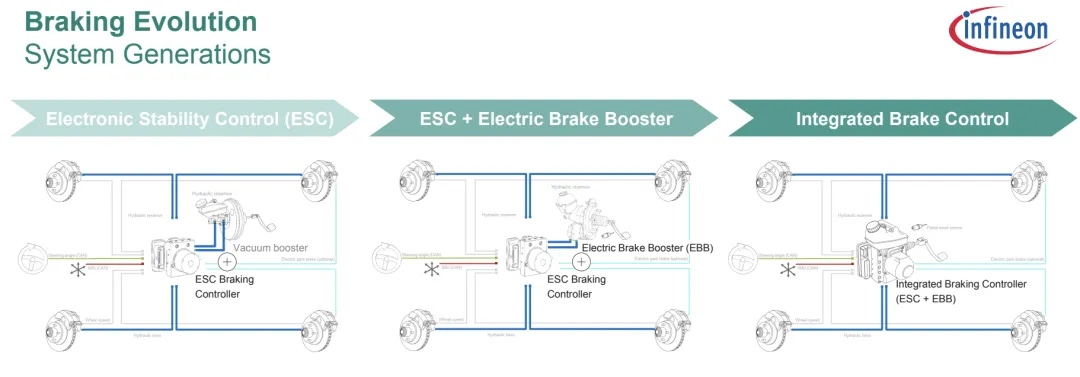

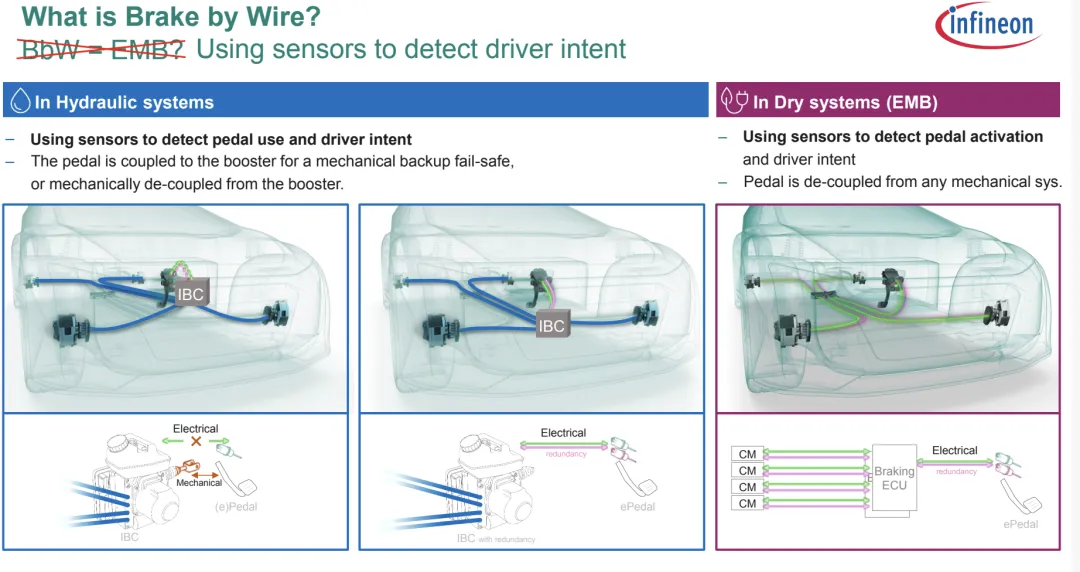

制动与转向系统是自动驾驶车辆的核心执行部件，其响应速度、控制精度与可靠性直接决定自动驾驶功能的安全落地。随着自动驾驶从 L2 向 L3 及以上级别演进，传统机械控制架构逐步被线控系统（Brake-by-Wire、Steer-by-Wire）替代，对半导体解决方案的功能安全、实时性、集成度提出了更高要求。

（二）行业标准与合规要求

ISO 26262 功能安全标准为制动与转向系统设定了严格的安全等级要求，其中线控制动系统需达到 ASIL-C 至 ASIL-D 级别，线控转向系统随着自动驾驶级别提升也逐步向 ASIL-D 升级。UNECE 自动驾驶法规进一步明确，高阶自动驾驶车辆必须具备故障容错能力，确保突发情况下的安全响应。

（三）全球市场规模与增长趋势

线控转向系统市场呈现爆发式增长态势，2023 年全球市场规模已达 56.8 亿美元，预计 2030 年将突破 210 亿美元，年复合增长率高达 18.7%。中国市场表现突出，2025 年预计占据全球 35% 以上市场份额，2030 年市场规模有望突破 500 亿元人民币。线控制动系统同步受益于新能源汽车与自动驾驶渗透，2025 年全球市场规模预计突破 80 亿美元，其中商用车领域因燃油效率提升需求，渗透率年增速达 11.2%。

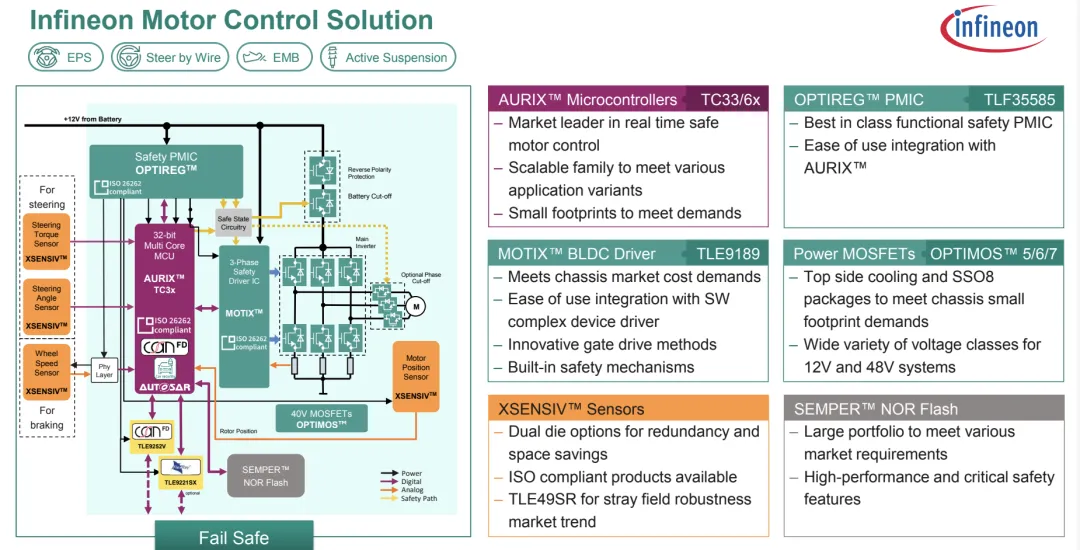

三、英飞凌核心产品组合与技术特性

（一）制动系统半导体解决方案

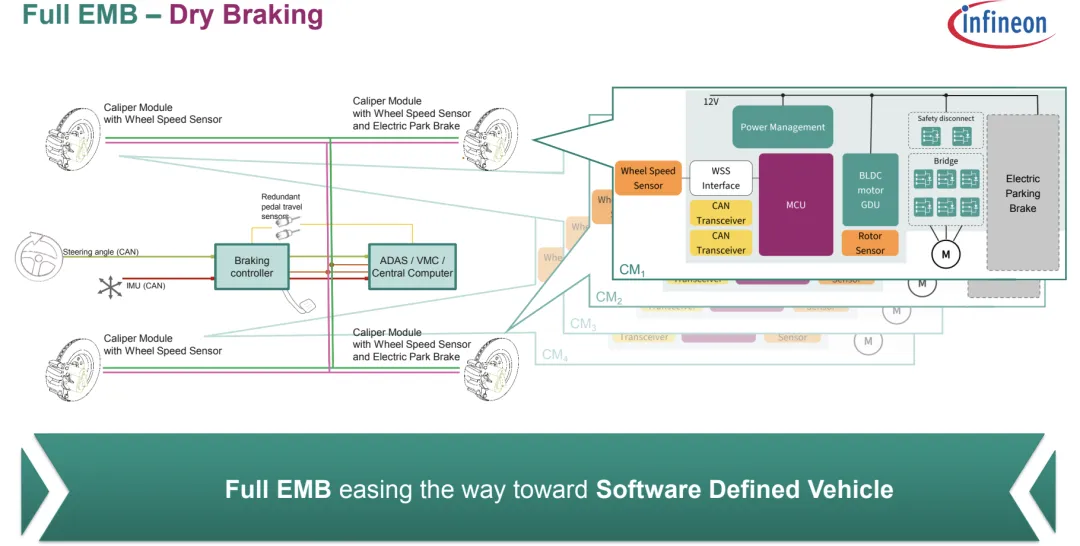

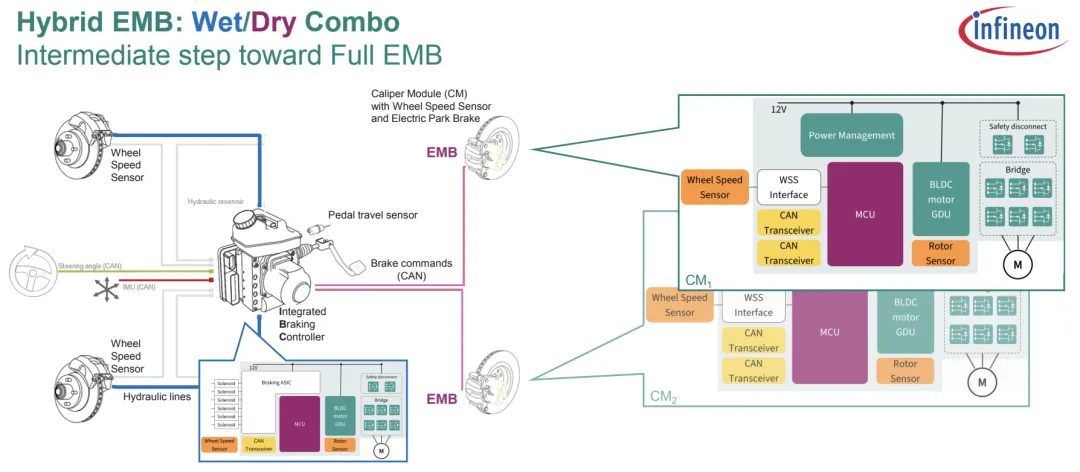

英飞凌为电动和线控制动系统提供全系列产品支持，覆盖从执行器驱动到安全控制的完整链路：

1. MOTIX™ BLDC 栅极驱动 IC 系列

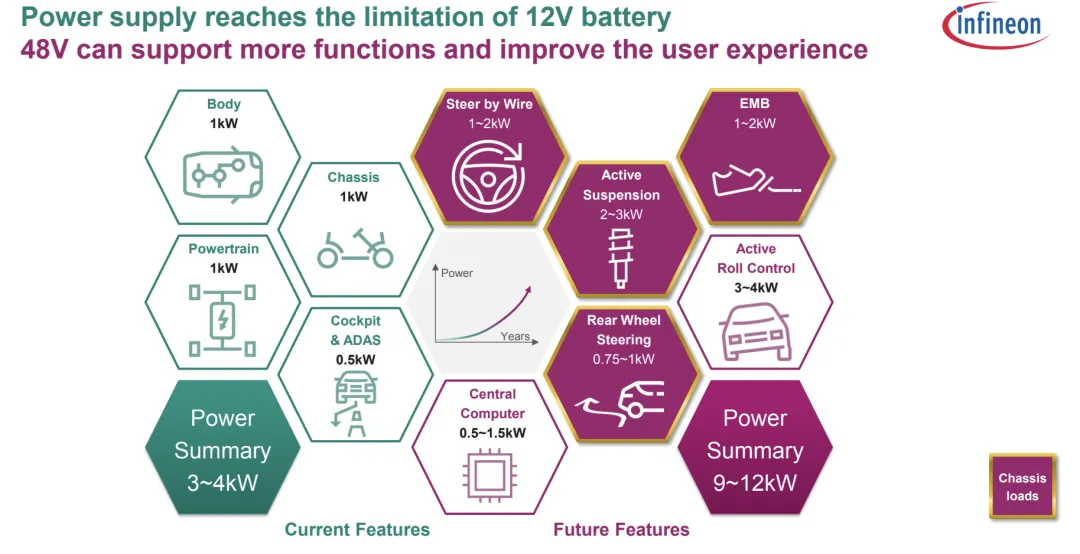

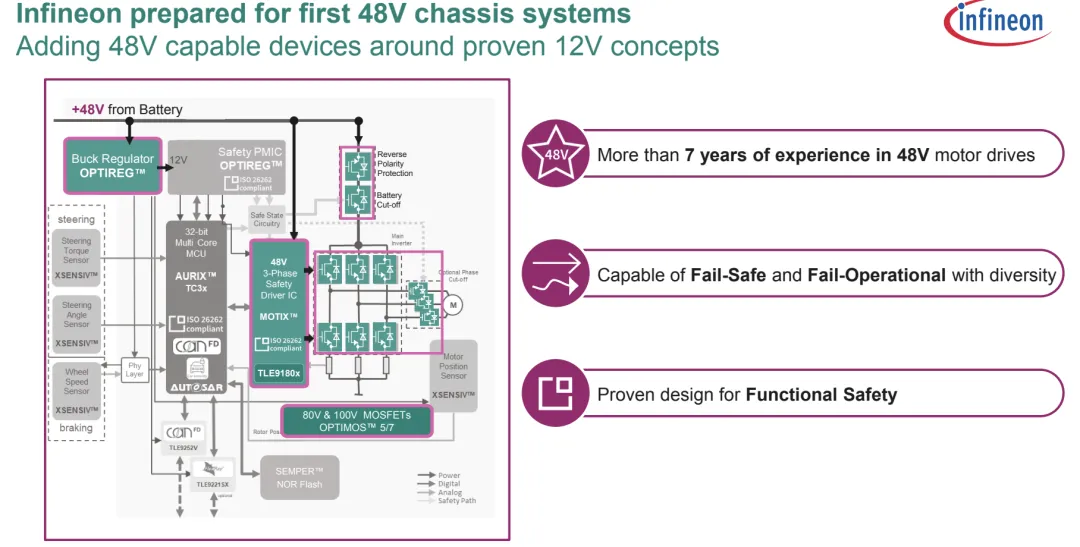

• 电压覆盖 4.2V-72V 宽范围，适配 12V-48V 制动助力器、电子驻车制动（EPB）等应用场景。
•
• 核心型号包括 TLE9189 系列（PG-VQFN-48 封装，-40℃至 175℃工作温度）、TLE9140EQW（支持 8V-72V 宽电压，ISO 26262-compliant）等。
• 集成多通道电流检测放大器（CSA），支持自适应 MOSFET 栅极控制，优化 EMC 性能，满足制动系统快速响应需求。

2. AURIX™安全 MCU 系列

• 第二代 TC3xx 系列（如 TC37xTX）集成 3 个 300MHz TriCore™内核，配备 4.3MB 嵌入式 RAM 与镜像闪存，支持 A/B SWAP 功能，功耗低于 2W。
• 采用锁步架构与安全管理单元（SMU），提供 LBIST、ECC RAM 等安全机制，原生支持 ASIL-D 等级，是线控制动控制器的核心算力平台。
• 丰富的通信接口包括 2 路 Gb 以太网、12 路 CAN（含 CAN FD），满足制动系统与域控制器的高速数据交互需求。
•

（二）转向系统半导体解决方案

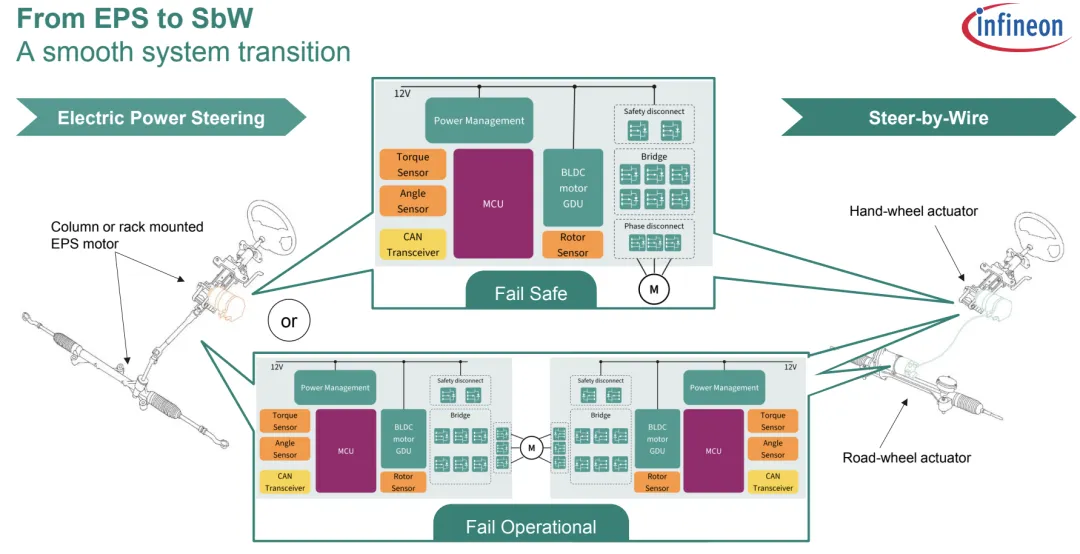

针对电动助力转向（EPS）及线控转向系统，英飞凌构建了高集成度产品矩阵：

1. MOTIX™转向专用驱动 IC

• 支持 24V 电子助力转向系统，适配乘用车、商用车及工程机械等多场景应用。
• TLE9183QK 等型号通过 ISO 26262 合规认证，集成 3 路电流检测放大器，确保转向力矩的精准控制。
• 宽温工作范围（-40℃至 150℃）与高电压耐受能力，适应汽车复杂工况环境。

2. 第三代 AURIX™ TC4x 系列 MCU

• 采用 TriCore™ v1.8 内核，主频高达 500MHz，集成并行处理单元（PPU），支持 SIMD 矢量运算，可满足 AI 算法实时运行需求。
• 创新采用 RRAM 阻变存储技术，解决传统闪存的性能瓶颈，存储容量最高可达 32MB，支持 SOTA 软件空中升级。

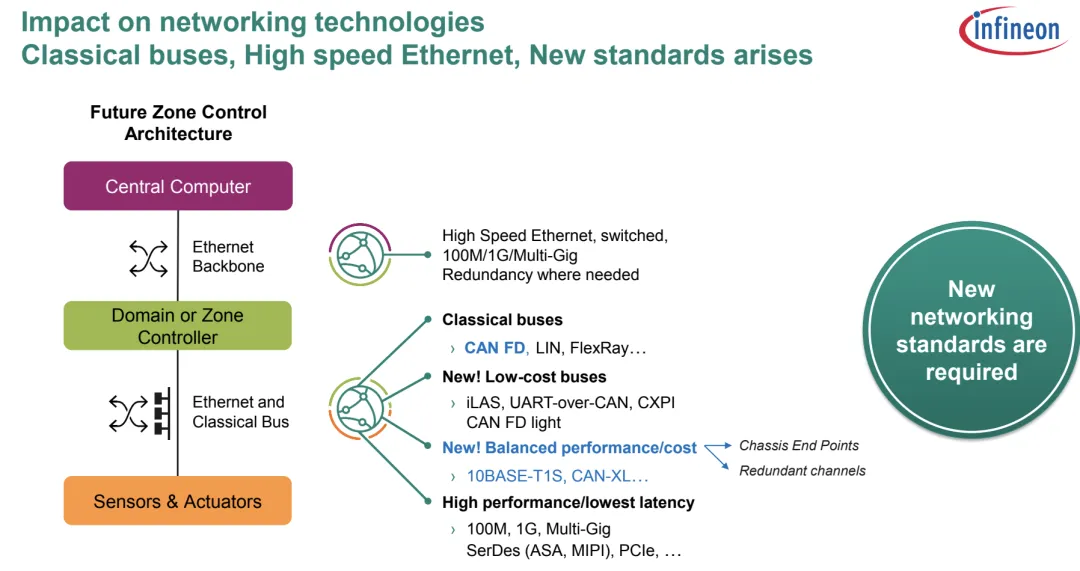

• 配备 5Gbit 以太网、PCI Express® 等高速接口，兼容 CAN-XL 与 10BASE T1S 以太网，适配新一代汽车 E/E 架构。

（三）产品核心技术优势

1. 全栈功能安全保障

• 从芯片设计到软件工具链全面遵循 ISO 26262 标准，提供从 ASIL-A 到 ASIL-D 的可扩展安全解决方案。

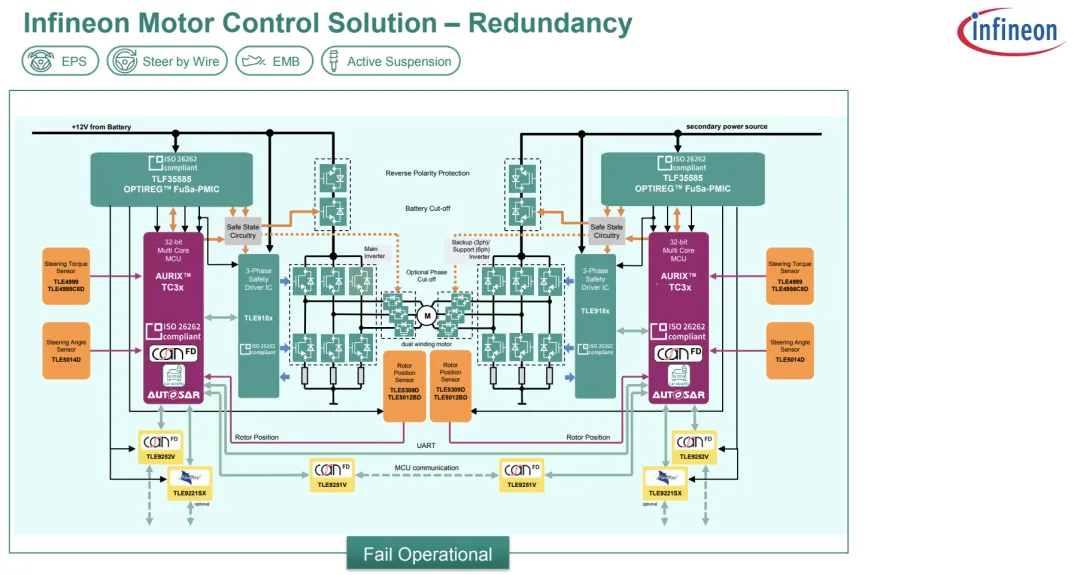

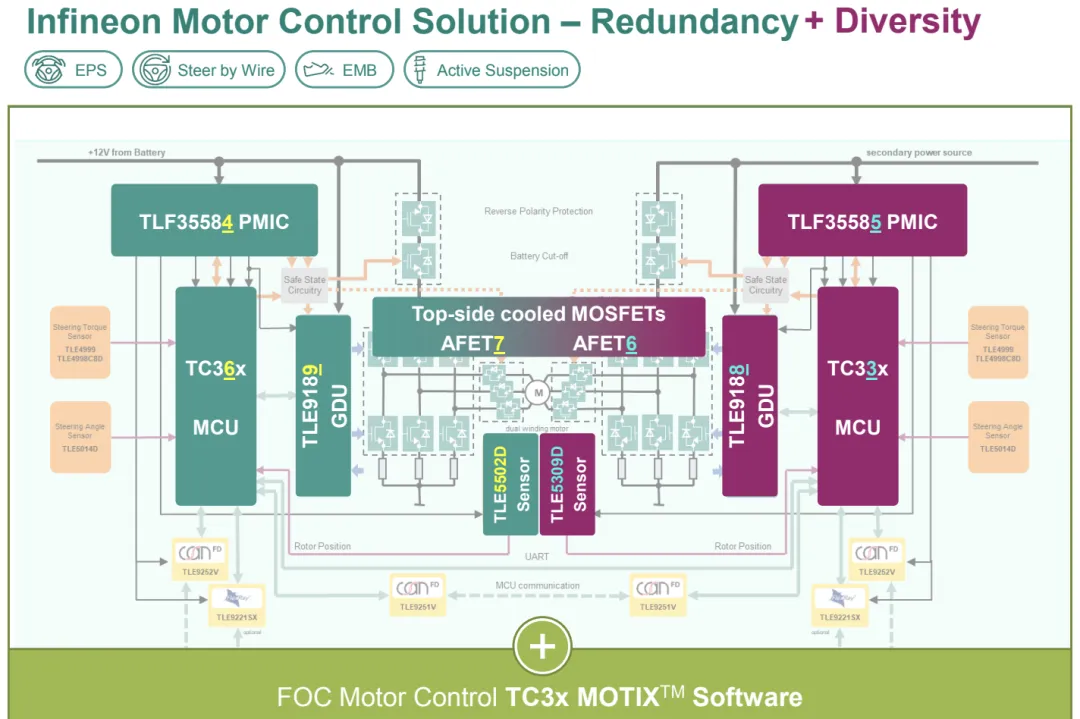

• 硬件层面采用锁步内核、冗余定时器模块，软件层面配套 SafeTlib™自检库与 MC-ISAR AUTOSAR 驱动程序，实现故障快速检测与隔离。

2. 高集成度与能效优化

• 栅极驱动 IC 集成电流检测、诊断功能，减少外部元器件数量，降低 PCB 板面积 30% 以上。
• MCU 采用 40nm/28nm 先进工艺，在提升算力的同时降低功耗，TC3xx 系列功耗较同类产品低 20%。

3. 跨代兼容的生态体系

• AURIX™系列 MCU 保持硬件引脚与软件架构的向下兼容，TC3x 用户迁移至 TC4x 平台可复用 80% 以上现有代码。
• 联合 Synopsys 等合作伙伴提供 Virtualizer™开发套件与 MetaWare 工具包，支持 MATLAB 自动代码生成，缩短产品开发周期。

四、市场应用与竞争格局

（一）核心应用场景与客户覆盖

英飞凌半导体解决方案已广泛应用于全球主流车企的自动驾驶车型：

• 乘用车领域：适配高端新能源车型的线控转向与电子制动系统，2023 年 30 万元以上车型配置率达 31%。
• 商用车领域：24V 电子助力转向解决方案已应用于重型卡车、城际客车，可实现 7%-9% 的燃油效率提升。
• 客户案例：国内 95% 以上智能驾驶系统采用 AURIX™ TC39X 系列 MCU 作为底盘执行器安全控制核心，蔚来等车企已将 TC4x 系列应用于新一代域控制器。

（二）行业竞争格局分析

1. 核心竞争优势

• 安全 MCU 市场垄断地位：AURIX™系列占据全球 ASIL-D 级别汽车 MCU 市场的主导份额，远超恩智浦、瑞萨等竞争对手。
• 产品组合完整性：从栅极驱动 IC 到安全 MCU，提供制动与转向系统的端到端半导体解决方案，集成优势显著。

2. 主要竞争对手对比

• 恩智浦：主攻网关领域 MCU，转向制动专用产品以 ASIL-B/C 级为主，在高阶安全等级市场占比不足。
• 瑞萨：采用 STT-MRAM 存储技术，TC4x 竞品仍处于量产爬坡阶段，生态成熟度不及英飞凌。
• 意法半导体：选择 PCM 存储技术，存在功耗较高问题，在汽车安全 MCU 领域市场份额较小。

（三）供应链与本土化布局

英飞凌与台积电等晶圆厂深度合作，解决 RRAM 等先进工艺的量产瓶颈。针对中国市场，已与中芯国际、华虹半导体探讨产能合作，同时通过首选设计公司（PDH）生态，为本土车企提供定制化技术支持，加速产品落地。

五、未来技术发展趋势

（一）技术演进方向

1. 安全等级持续升级

• 针对 L4 级以上自动驾驶，开发更高容错率的冗余芯片方案，强化故障隔离与安全降级机制。
•
• 信息安全与功能安全深度融合，通过硬件加密模块（HSM）抵御网络攻击，保障制动转向系统控制指令安全。
•

2. 集成化与智能化提升

• 推动驱动 IC 与 MCU 的系统级集成（SiP），进一步缩小封装尺寸，降低系统成本 40% 以上。
•
• 增强 MCU 的 AI 算力，集成雷达信号处理加速器（SPU），实现制动转向与环境感知数据的实时融合处理。

3. 多系统协同控制

• 适配汽车域控与区控架构，开发支持底盘多系统协同的半导体解决方案，实现制动、转向、悬架的一体化控制。
• 强化 V2X 通信接口支持，通过车路协同数据优化制动转向控制策略，提升复杂路况适应性。

（二）市场发展展望

1. 成本下探推动渗透率提升

• 随着规模化量产与本土化供应链成熟，2030 年线控转向系统单套均价有望从 2023 年的 380 美元降至 210 美元，加速向 15-20 万元主流价格区间车型渗透。

2. 政策驱动标准落地

• 中国《新能源汽车产业发展规划》明确支持线控转向等核心零部件研发，L4 级自动驾驶车型强制配备线控系统的标准将进一步拉动市场需求。

3. 国产化替代机遇

• 本土车企在 15-25 万元价格区间的突破，为英飞凌与本土供应商的合作创造空间，预计 2028 年国内核心零部件本土化率将突破 50%。

六、结语

英飞凌凭借在功能安全、高集成度半导体领域的深厚积累，构建了覆盖自动驾驶制动与转向系统的完整产品矩阵。其 AURIX™安全 MCU 与 MOTIX™栅极驱动 IC 系列，通过 ISO 26262 最高等级认证、跨代兼容的生态设计及持续的技术创新，已成为全球主流车企的首选解决方案。随着自动驾驶技术向高阶演进与线控系统市场的快速扩张，英飞凌将持续深化在功能安全、智能化、集成化方面的技术投入，同时加强本土化布局，与产业链伙伴共同推动自动驾驶制动与转向系统的安全落地与规模应用。
