资料介绍 ：

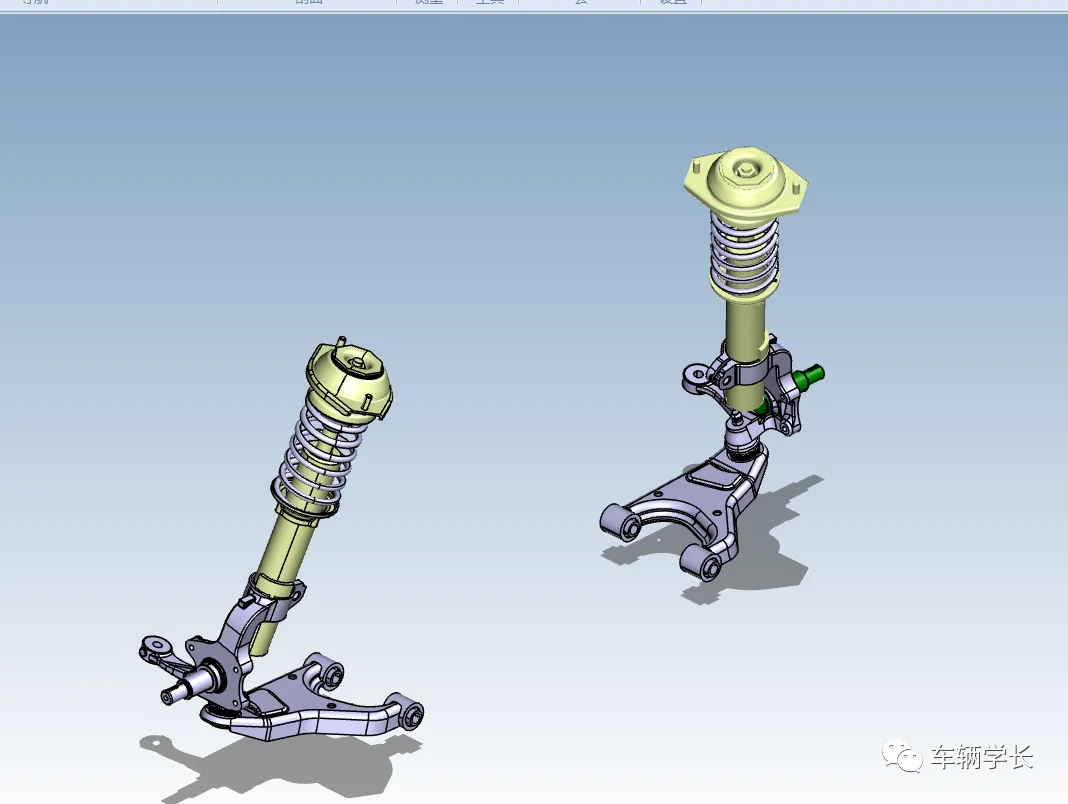

麦弗逊独立前悬架是家用轿车的主流底盘配置，凭借紧凑布局与轻量化优势，完美适配前置前驱车型的空间需求。本次我们结合 CATIA 三维模型，从核心结构、工作原理到图纸应用进行专业解析，为乘用车底盘设计从业者提供实操参考。
1. 核心结构设计
麦弗逊悬架的核心设计围绕滑柱式减震器与下摆臂组合布局展开，减震器上端与塔顶轴承连接，下端与转向节刚性铰接，替代了传统双横臂悬架的上横臂结构，有效缩短了悬架的轴向占用空间，为发动机舱预留更多布局空间。从 CATIA 模型的结构特征可见，下摆臂采用L 型冲压焊接结构，相较于梯形下摆臂，重量减轻 20%，同时保证了足够的横向支撑刚度，符合 GB/T 3077 汽车用高强度钢的材质规范。此外，悬架配备横向稳定杆，通过连接杆与下摆臂连接，可降低车辆转向时的侧倾角度，提升操控稳定性。
2. 结构组成讲解
悬架核心部件可分为滑柱减震器总成、下摆臂导向机构与转向节组件三大模块：滑柱减震器的螺旋弹簧采用50CrVA 弹簧钢，经淬火 + 低温回火处理，疲劳寿命达 10 万次以上，弹簧预紧力设定为 1200N，保证空载时的支撑性；下摆臂的球头销采用自润滑球头结构，球头与球座的配合间隙控制在 0.03-0.08mm，兼顾转向响应精度与磨损寿命；转向节采用铝合金铸造工艺，重量仅为钢制转向节的 45%，有效降低簧下质量。从 CATIA 模型的部件属性可见，塔顶轴承的轴向承载能力达 5000N，满足车辆满载时的载荷需求。
3. 工作原理讲解
麦弗逊悬架的工作逻辑围绕车轮跳动的几何约束实现：当车轮遇到凸起路面时，下摆臂绕车架支撑点向上摆动，带动转向节与滑柱减震器同步运动，螺旋弹簧压缩吸收冲击能量，减震器通过液压阻尼衰减振动；转向时，转向机推动转向拉杆，带动转向节绕滑柱轴线转动，下摆臂随转向节摆动，通过下摆臂的几何角度设计，使车轮外倾角随转向角度线性变化，保证轮胎接地面积。从 CATIA 模型的运动仿真可见，车轮上下跳动 50mm 时，车轮外倾角变化≤0.8°，有效避免轮胎偏磨，同时主销后倾角保持在 3°±0.5° 范围内，保证高速行驶的直线稳定性。
4. 图纸核心要素
本次配套的 CATIA 三维模型包含零件建模文件、悬架装配体文件与工程图导出文件三类核心内容：零件图需明确设计基准与形位公差标注，如下摆臂的球头销孔需标注同轴度公差≤0.05mm；装配体文件需定义运动副约束，如下摆臂与车架的转动副、滑柱与转向节的刚性连接；工程图需符合 GB/T 4457.4 机械制图标准，包含悬架主视图、滑柱总成剖视图与下摆臂局部视图，技术要求中明确标注，滑柱减震器的阻尼力曲线需满足空载与重载双向调节，转向节的静强度安全系数≥1.5。
5. 图纸绘制技巧
使用 CATIA 绘制麦弗逊悬架图纸时，需掌握三大核心技巧：一是采用参数化建模，以下摆臂的车架支撑点与球头销点为设计基准，通过公式驱动下摆臂的几何角度，便于后期调整车轮定位参数；二是进行装配仿真时，添加重力载荷与路面激励，通过 CATIA 的DMU 运动模块模拟车轮跳动过程，验证定位参数的变化范围；三是导出工程图时，利用自动标注工具提取三维模型的尺寸，手动补充形位公差与技术要求，并通过GD&T 分析工具验证公差链的合理性。此外，需遵循 GB/T 19670 机械产品三维建模规范，统一模型的图层命名与特征树结构，便于团队协作修改。
结尾
本次麦弗逊独立前悬架设计解析，从滑柱式布局优势、轻量化部件选型到CATIA 图纸应用技巧，覆盖了乘用车悬架设计的核心要点。其紧凑布局与操控稳定性的平衡，是家用轿车底盘设计的经典方案。你在麦弗逊悬架设计或 CATIA 建模中，有哪些实用经验？评论区交流。
