搞自动驾驶的朋友们，是不是经常听到这些词？Open-loop SIL、Closed-loop HIL……每个字都认识，连在一起就懵了？别慌，今天我们用最接地气的方式，把 ASAM 标准框架下的仿真测试「四象限」给你讲明白。顺便聊聊为什么"看录像"已经不够用了，以及 E2E 架构是怎么把这些假设全部推翻的。

先搞清两个维度，世界就清晰了

在开始之前，我们需要理解两个正交的维度：

维度一：SIL vs HIL —— 你的「被测对象」跑在哪里？

SIL（Software-in-the-Loop，软件在环）意味着被测的自动驾驶算法跑在普通 PC 或者云服务器上，不需要任何真实硬件。而 HIL（Hardware-in-the-Loop，硬件在环）则是把算法烧到目标 ECU / 域控制器上运行——真正的芯片在真正地跑。

维度二：Open-loop vs Closed-loop —— DUT 的输出能不能「反作用」于输入？

这是最容易被误解的一组概念，很多人以为 Open-loop = 录制数据回放、Closed-loop = 仿真环境。错！ 根据 ASAM 框架下的定义，区分 Open-loop 和 Closed-loop 的唯一标准是：被测系统（DUT）的输出是否会反馈影响后续的输入。

Open-loop（开环）意味着：输入是预先确定的（predefined），DUT的输出被记录和评估，但不会反馈回去改变输入序列。注意，这里的"预先确定的输入"可以来自多种来源——真实路测录制的数据、合成生成的数据、甚至是对录制数据做了增强/篡改/变换（data manipulation）之后的数据。只要 DUT 的输出不影响输入，就是 Open-loop。

Closed-loop（闭环）意味着：DUT的输出（比如控制指令）会被送回仿真环境，仿真环境据此动态生成新的输入——形成一个完整的反馈循环。DUT 的每一个决策都会改变它接下来"看到"的世界。

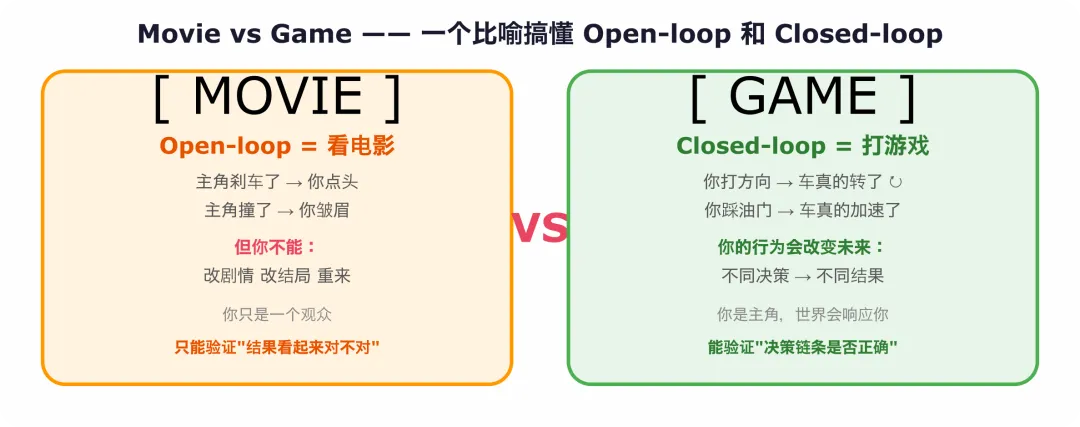

最通俗的比喻？看电影 vs 打游戏。

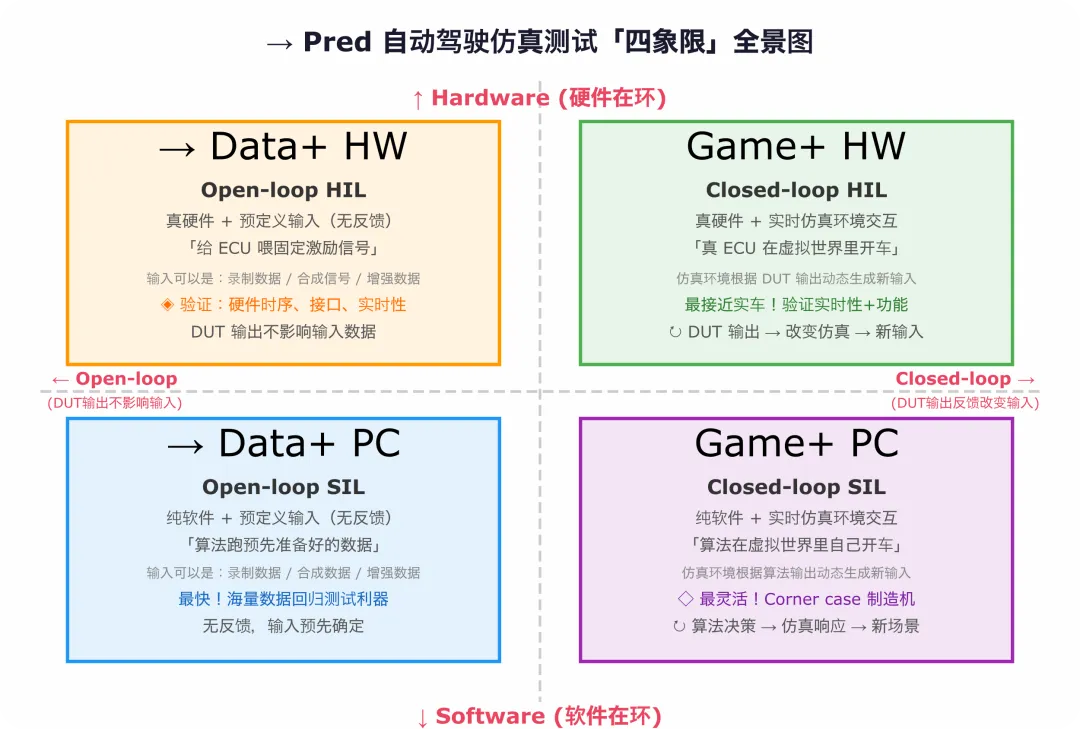

Open-loop 就像看电影——主角刹车了你点头，主角撞了你皱眉，但你改不了剧情、改不了结局。你只是一个观众，只能验证"当下你的系统决策看起来对不对"。Closed-loop 就像打游戏（比如 GTA）——你打方向车就转，你踩油门车就跑，你撞了世界就变了。你的行为会改变未来，每个决策都会产生不同结果。把两个维度画成坐标轴，就得到了下面这张经典的「四象限图」：

好，接下来我们一个一个拆开聊。

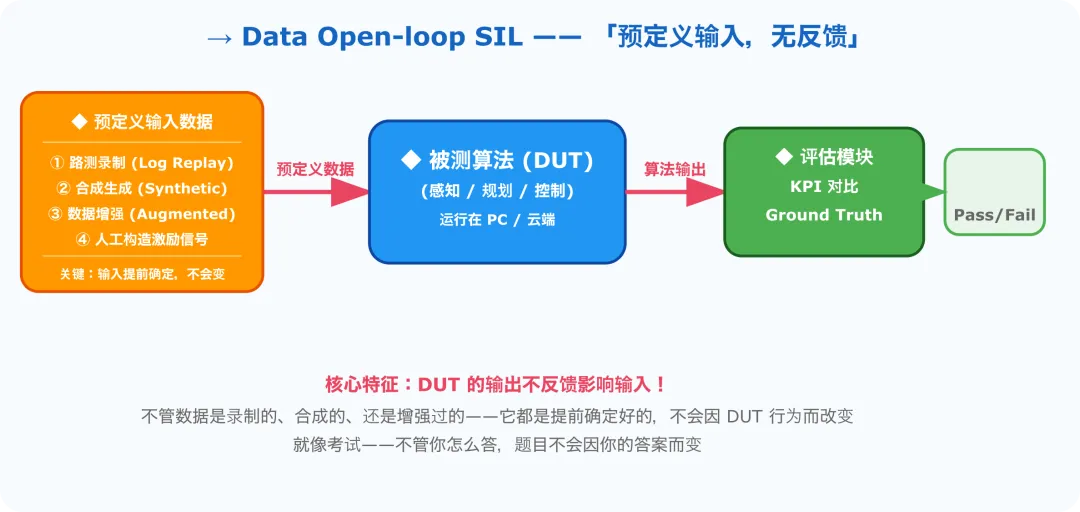

1. Open-loop SIL：预定义输入 + 纯软件执行

一句话总结

给算法一份「预先确定好的」输入数据，在仿真环境下 跑一遍，看输出对不对——不管算法输出了什么，输入都不会变。

这是最简单、最快、成本最低的测试方式，不需要渲染，不需要跟环境进行交互，把只需要预先准备好的传感器数据「喂」给算法，然后对比算法输出和期望结果。

这里的「预先准备好的数据」有很多来源：

• 录制回放（Log Replay）：直接使用路测采集的原始数据，这是最常见的做法
• 合成生成（Synthetic Generation）：用工具生成特定的传感器信号序列（比如 ASAM MIL 报告中提到的 "stimulate Vego with a constant value" 这种人工构造的输入激励）
• 数据增强/篡改（Data Manipulation）：在真实录制数据的基础上做变换——比如修改天气条件、替换前方车辆、注入噪声等，生成「半真半假」的新数据

不管数据来自哪里，只要 DUT 的输出不反馈影响输入，就是 Open-loop。

为什么它这么受欢迎？

理由很直白：速度快，成本低，可以海量并行。想象一下你有 100 万公里的路测数据，再加上对这些数据做各种增强变换后生成的衍生数据，在云端开 1000 个容器同时跑，可能一个晚上就能把整个模块的评估跑完。这就是为什么几乎每一家自动驾驶公司的 CI/CD 流水线里都有 Open-loop SIL——它是回归测试的绝对主力。

但它的致命弱点是什么？

没有反馈回路。不管你的输入数据是真实录制的、合成生成的、还是增强变换过的——它终归是「提前确定好的」。算法说"我要左转"，但世界不会因为你左转而发生变化。这意味着你永远无法回答那个核心问题：如果当时它做了另一个决策，会发生什么？

你能判断"这个算法有没有识别到行人"、"有没有刹车"、"行为看起来对不对"，但你验证的其实是：在一个已经写好的剧本里，演员有没有演对。 而不是：演员能不能随机应变。

用 ASAM 的话说，Open-loop 测试是 "testing of driving functions without scenarios"——这里的 "without scenarios" 不是说没有数据，而是说没有动态交互的场景演进。输入是预先定义好的序列，不会因为 DUT的行为而发生分支。

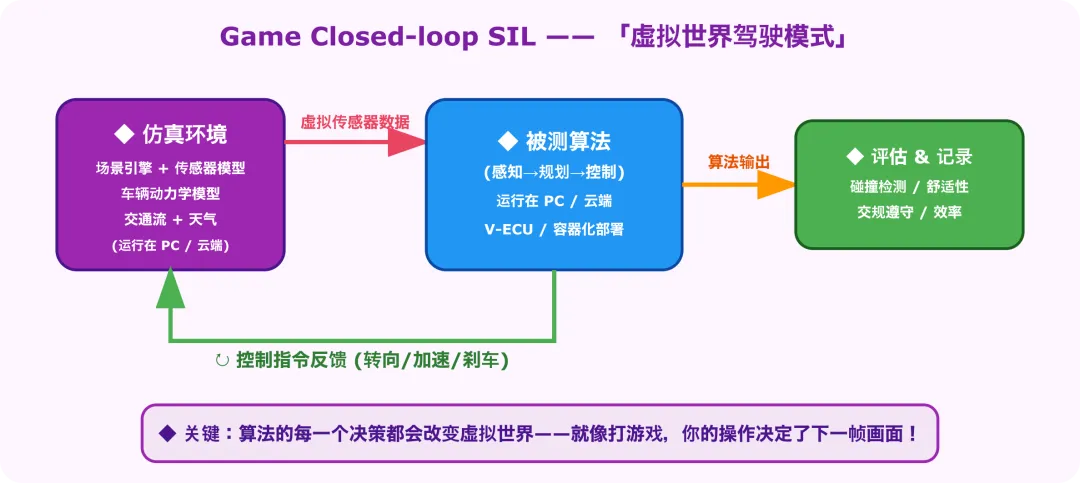

2. Closed-loop SIL：虚拟世界驾驶模式

一句话总结

算法在虚拟世界里「自己开车」，它的每个决策都会改变世界。

这是仿真测试的核心战场。你需要一个仿真引擎（比如 CARLA、51Sim、aisim，dSPACE SIMPHERA 等），它模拟整个驾驶环境：道路、交通参与者、天气、光照，甚至传感器的物理特性。算法运行在这个虚拟世界中，它的输出（比如"打方向盘 15 度、踩油门 30%"）会实时反馈给仿真引擎，仿真引擎据此更新世界状态，再生成新的传感器数据。

为什么自动驾驶「必须」进入 Closed-loop？

因为自动驾驶真正难的，从来不是"看见"，而是决策（Decision）和规划（Planning）。而这两件事有一个共同前提：未来是可以变化的。

如果世界是固定的——别的车不会因为你变道而反应，行人不会因为你靠近而躲避，场景不会发生分叉——那你验证的不过是"在一个固定剧本里，你有没有演对"。这在工程上是非常危险的。

Closed-loop 就不同了。你变道，旁边的车可能让你、可能加速、可能直接撞你。"前方 50 米突然有个小孩跑出来"、"暴雨 + 逆光 + 前车急刹"——这些在真实路测中可能几百万公里才遇到一次的极端场景，在仿真里你可以无限复现、参数化扫描。

ASAM OpenSCENARIO 标准就是为此而生的：它定义了一套场景描述语言，让你可以用代码精确地描述"在什么条件下，哪个交通参与者做了什么动作"。OpenSCENARIO 2.0 更进一步，支持跨平台复用——同一套场景可以在 SIL、HIL、测试场、实车上运行。

它的痛点在哪？

两个字：仿真度。虚拟传感器数据和真实传感器数据之间的差距（Sim-to-Real Gap）是闭环 SIL 的阿喀琉斯之踵。你的渲染引擎生成的摄像头画面，和真实世界的摄像头画面，在像素层面差异巨大。如果你的感知算法对渲染伪影敏感，那仿真结论就不可信了。

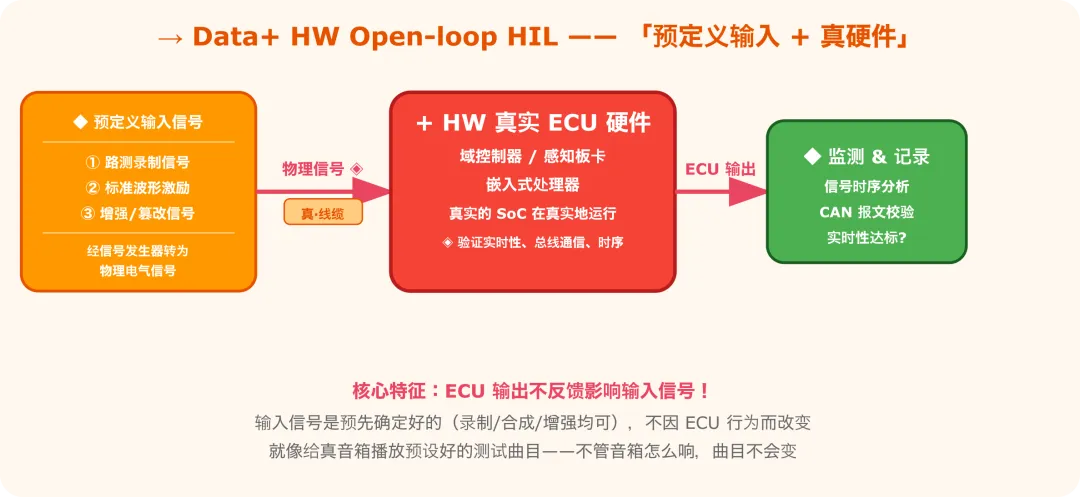

3. Open-loop HIL：预定义输入 + 真实硬件执行

一句话总结

把预先准备好的信号「灌」进真实的 ECU，看硬件能不能正确处理——ECU 的输出不影响输入信号。

现在我们从纯软件世界跳到了硬件世界。Open-loop HIL 和 Open-loop SIL 的核心逻辑一样——都是预定义的输入、没有反馈回路——但有一个关键区别：被测对象是真实的 ECU 硬件。

和 Open-loop SIL 一样，这里的输入数据同样可以来自多种来源：路测录制的原始信号、信号发生器按测试规范人工构造的标准波形、或者对录制数据做了修改增强的信号。不管来源如何，信号发生器会把这些数据转换成真实的物理信号（CAN 总线报文、以太网帧、模拟视频信号等），通过真实的线缆送给 ECU。

它验证的是什么？

不是算法对不对——那是 SIL 的事。HIL 验证的是：真实的硬件能不能在真实的时间约束下正确工作。比如：ECU 能不能在 10ms 内完成一帧数据的处理？CAN 总线的时序对不对？硬件看门狗会不会误触发？内存有没有泄漏？

这些问题在 SIL 里是测不出来的，因为 SIL 运行在 x86 架构的 PC 上，时序和资源约束完全不同。

典型应用场景

车载以太网协议一致性测试、ECU 启动/休眠时序验证、传感器接口电气特性检查。这些都是"给硬件播放预设好的测试曲目，看它能不能正确响应"的逻辑。

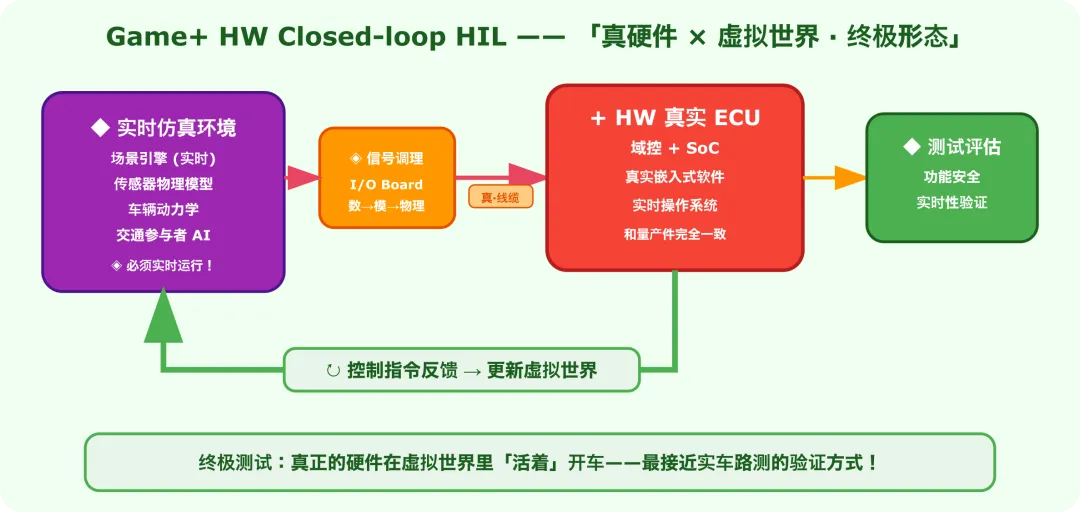

4. Closed-loop HIL：终极形态

一句话总结

真正的 ECU 在虚拟世界里「活着」开车——最接近实车路测的验证方式。

这是仿真测试金字塔的顶端。一台实时仿真机（通常是 dSPACE SCALEXIO 或 NI PXI 这样的专业设备）运行着整个虚拟世界，通过 I/O 板卡把仿真数据转成真实的物理信号送给 ECU，ECU 的控制输出又被采集回来反馈给仿真环境。

为什么说它是「终极形态」？

因为它同时验证了三件事：算法逻辑对不对（功能正确性）、硬件能不能跟上（实时性）、以及在闭环交互中系统整体行为是否安全（系统级验证）。它是量产前最后一道防线——如果 Closed-loop HIL 都过了，那基本可以上路了。

但它也是最贵最慢的

一套 Closed-loop HIL 台架可能要花几百万人民币，而且因为涉及真实硬件和实时仿真，测试速度只能是 1x 实时——无法快进。你想跑 100 万公里？那就需要真正跑 100 万公里的时间（或者买 N 台台架并行）。

而且在 HIL 世界里，时间不能"假"——不是"差不多 10ms"，而是精确到毫秒甚至微秒级 jitter。同时还要保证每次运行结果一致（deterministic）、数据 bit-level 一致。仿真不是"能跑"就行，而是要做到可控 + 可复现 + 稳定。

ASAM 在其「Requirements Based Testing on Closed Loop HIL」报告中强调了闭环 HIL 测试中场景的可复用性挑战："specific test environment steps are quickly built into the artifacts unconsciously"——也就是说，测试工程师经常不自觉地把特定硬件环境的细节写死在测试用例里，导致场景无法在不同台架之间迁移。

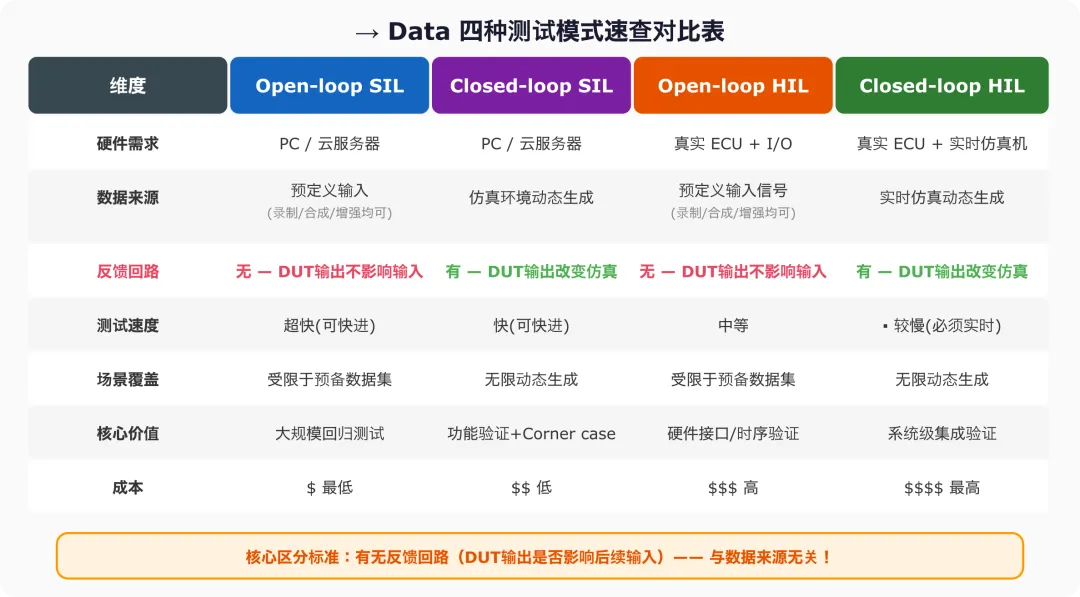

四种模式速查对比

真正的难点，不在你以为的地方

聊完了四象限，你可能觉得"不就是有没有反馈吗，加个反馈回路不就行了"。没那么简单。Closed-loop 之所以难，难在三件事：

难点一：你其实没有"完整世界"

Log 只有 ego 视角——看不到所有物体、不知道别人的意图、无法支持未来分叉。所以 log replay 天然是残缺的。这也是为什么现在大家在做 World Model、4D Reconstruction、Neural Scene——本质上都是在试图从一段残缺的录像里"重建一个完整的世界"。

难点二：周围车辆必须"会思考"

Closed-loop 的关键不是 ego 会不会动，而是别的车会不会因为你而改变行为。你变道，有的车会让你，有的车会加速，有的可能直接撞你。要模拟这种交互，你需要给周围的交通参与者赋予"智能"——可以是规则模型（rule-based）、可以是学习模型（RL / Imitation Learning）、也可以是混合策略。

难点三：时间精度是 HIL 的生死线

在 SIL 里时间可以"假"——跑快点跑慢点都行。但在 HIL 里，10ms 就是 10ms，精确到微秒级 jitter，同时还要 deterministic。这直接决定了仿真结果能不能被信任、能不能被复现。

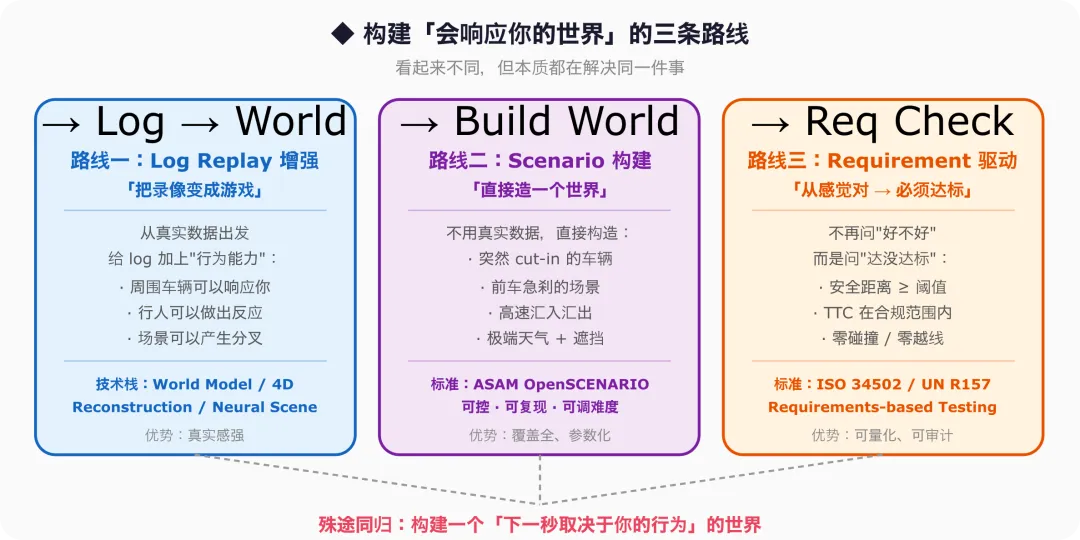

构建「会响应你的世界」：三条主流路线

行业里现在有三种看起来不同的方法来实现 Closed-loop，但本质上都在做同一件事：构建一个「会响应你的世界」。

路线一：Log Replay 增强——把录像变成游戏。 从真实数据出发，给 log 加上"行为能力"：周围车辆可以响应你、行人可以做出反应、场景可以产生分叉。技术栈包括 World Model、4D Reconstruction、Neural Scene 等。优势是真实感强，但受限于原始数据覆盖范围。

路线二：Scenario 构建——直接造一个世界。 不用真实数据，直接用 ASAM OpenSCENARIO 等标准描述场景：突然 cut-in 的车辆、前车急刹、高速汇入……可控、可复现、可调难度。优势是覆盖全面、支持参数化扫描，但真实感依赖渲染质量。

路线三：Requirement 驱动——从"感觉对"到"必须达标"。 不再定性地问"好不好"，而是定量地问"达没达标"：安全距离是否满足阈值？TTC 是否在合规范围？是否零碰撞？这就是 Requirements-based Testing，它让 Closed-loop 的输出变得可量化、可审计。

三条路线殊途同归，核心都是同一件事：下一秒的世界，取决于当前世界 + 你的行为 + 其他参与者的行为。

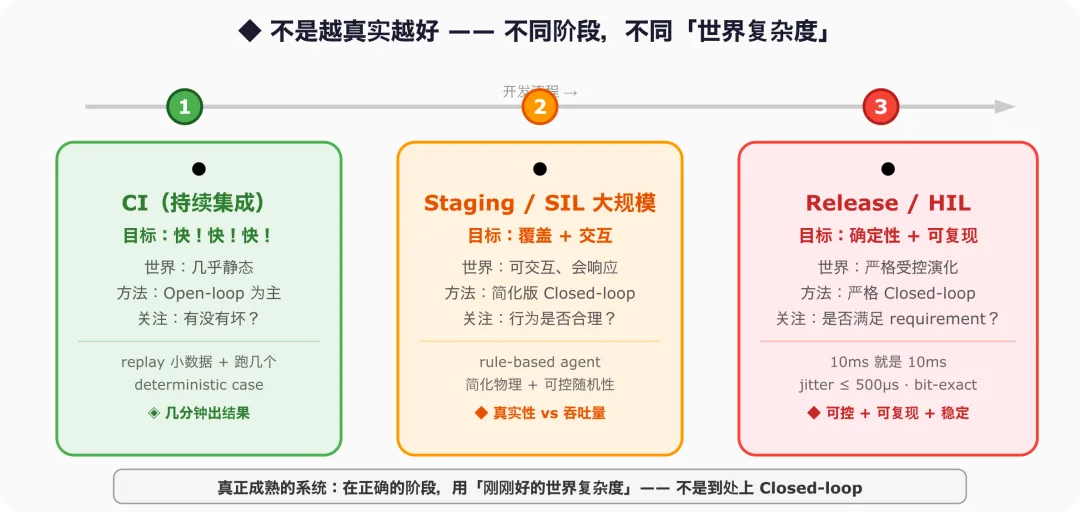

不是越真实越好——不同阶段该用不同「世界复杂度」

聊了这么多 Closed-loop 的好，你可能想问：那是不是所有测试都应该上 Closed-loop？

答案是：绝对不是。

很多人有一个误区："仿真越真实越好"。但在工程上，更准确的说法是：在正确的阶段，用「刚刚好的世界复杂度」。

CI（持续集成）阶段：你只需要"快速发现你写错了"。 目标是快速、频繁、低成本地发现错误——接口有没有 broken？算法有没有 crash？基本功能有没有退化？这时候如果上来就搞 Closed-loop + agent 行为建模 + 世界动态演化，结果通常是测试变慢、变不稳定、还不好 debug。所以 CI 的典型形态是 Open-loop + 极简场景：replay 一小段数据、跑几个 deterministic case、几分钟内出结果。CI 不是在验证"系统是否聪明"，而是在验证"系统有没有坏"。

Staging / SIL 大规模阶段：你开始需要"一个会动的世界"。 目标变成了验证系统行为是否合理——决策开始重要、交互开始重要、长时间行为开始重要。如果还用 Open-loop，你其实验证不了 Planning。所以这个阶段 Closed-loop 开始变得必要，但你需要在"真实性"和"吞吐量"之间做平衡：用 rule-based agent、简化物理模型、可控的随机性——这是简化版 Closed-loop。

Release / HIL 阶段：你需要"一个严格受控的世界"。 目标不再是"跑得多"，而是"跑得准"——deterministic、repeatable、timing-accurate。这时候 Closed-loop 本身会带来新的挑战：agent 行为可能有随机性、世界演化可能不可预测、浮点误差会累积放大。所以在 HIL 上，你需要的是强约束的 Closed-loop——严格控制世界的自由度，用可控性换可验证性。

一句话总结：真正成熟的系统，不是到处用 Closed-loop，而是在正确的地方用正确复杂度的 Closed-loop。

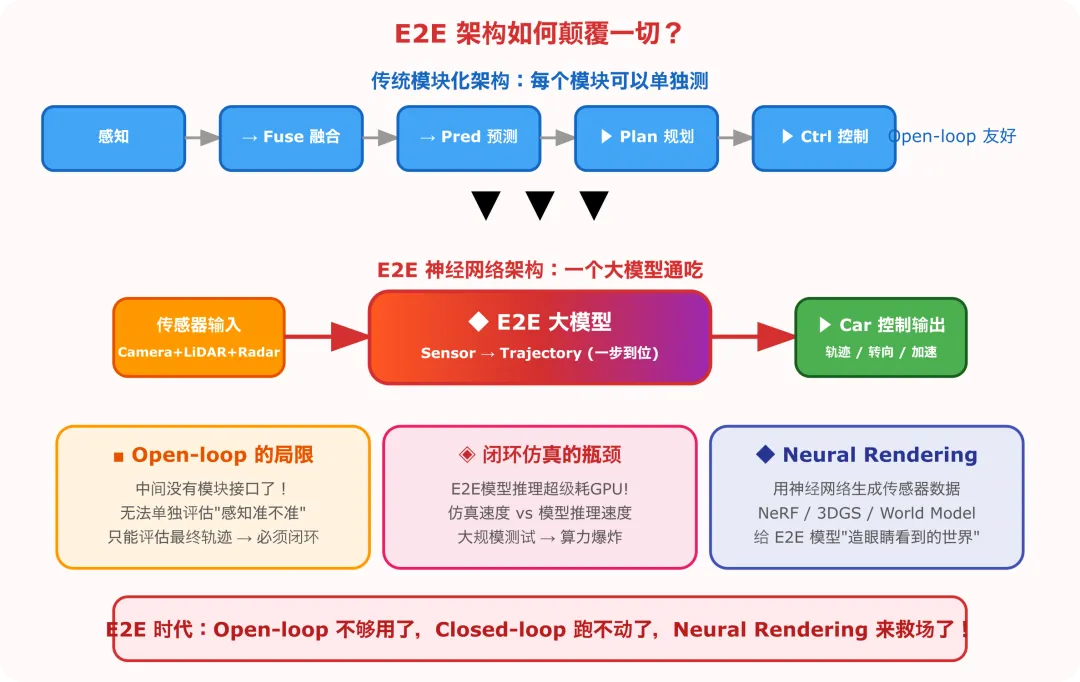

E2E 架构如何颠覆了上述所有假设？

好了，前面讲的都是"传统规则"。现在让我们聊聊 E2E（End-to-End）架构是怎么把这些规则全部推翻的。

颠覆一：Open-loop 的局限被放大到极致

传统的模块化架构（感知→融合→预测→规划→控制）之所以和 Open-loop 测试很搭，是因为每个模块都有清晰的输入输出接口。你可以单独测感知模块：输入是传感器数据，输出是 3D bounding box，用 mAP 来评估——非常清晰。

但 E2E 架构把所有模块塞进了一个大神经网络。输入是原始传感器数据，输出直接就是轨迹或控制信号。中间没有"感知结果"这个可以度量的东西了！你没法用 Open-loop 来单独评估"感知准不准"——因为根本不存在一个独立的感知模块。

你唯一能评估的是：给定这一帧输入，模型输出的轨迹和 Ground Truth 轨迹差多远。但这里有个致命的问题——轨迹是一个关于未来的预测，而 Open-loop 数据只包含了一种未来（实际发生的那个）。模型如果输出了一条不同但同样合理的轨迹呢？Open-loop 评估会判定它"错了"，但它可能是对的。

结论：E2E 时代，纯 Open-loop 评估的可信度大幅下降，Closed-loop 成为刚需。

颠覆二：闭环仿真的速度瓶颈

既然 Closed-loop 成了刚需，那问题就来了：E2E 大模型的推理速度跟不上。

传统模块化架构里，Closed-loop SIL 可以跑得很快，因为每个模块相对轻量。但 E2E 模型（特别是基于 Transformer 的视觉大模型）单帧推理可能就要 50-200ms，还需要 GPU。而仿真环境本身也在消耗算力——场景渲染、物理模拟、交通流……

结果就是：一次 Closed-loop SIL 仿真测试的计算成本可能是传统方案的 10-100 倍。想跑大规模场景扫描？GPU 集群的账单会让你心跳加速。

这逼迫业界重新思考仿真架构：如何在保证闭环交互的前提下降低计算成本？

颠覆三：Neural Rendering 的可能性

E2E 模型的另一个特点是：它直接处理原始像素。这意味着传统仿真引擎（Rasterization-based rendering）和真实世界之间的 Sim-to-Real Gap 会被 E2E 模型无情地暴露——毕竟它连光照的微妙变化都学进了权重里。

于是 Neural Rendering（神经渲染）登场了。

核心思路是：不用传统图形学来渲染传感器数据，而是用神经网络（NeRF、3D Gaussian Splatting、World Model）来生成"看起来像真实世界"的传感器数据。你有一段真实路测录像，Neural Rendering 可以基于它生成"如果你往左偏了 1 米会看到什么"的新视角——从而实现了一种介于 Open-loop 和 Closed-loop 之间的新范式。

这就像是：你不再需要从头搭建一个虚拟世界，而是「在真实世界的录像上做手术」——修改自车轨迹，让神经网络帮你脑补出新的视觉画面。

这开辟了一条全新的技术路线：基于 Neural Rendering 的 Closed-loop 仿真——兼具真实感和交互性。

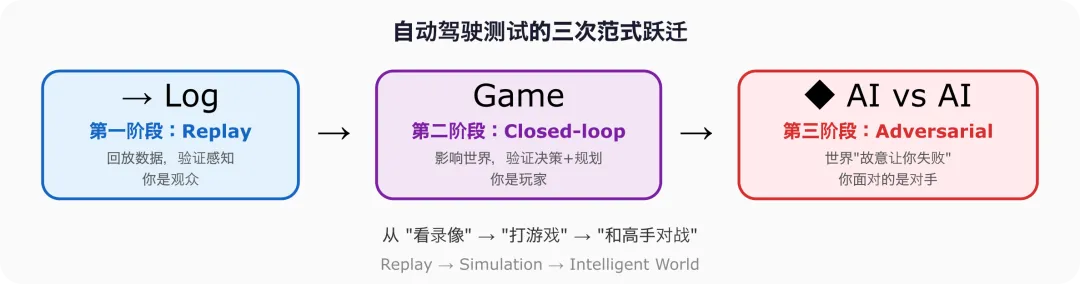

这其实是一场范式变化

如果把整个行业的发展压缩一下，脉络其实非常清晰：

第一阶段：Replay。 你只是回放数据，验证的是 Perception。你是观众。

第二阶段：Closed-loop Simulation。 你开始影响世界，验证的是 Decision + Planning。你是玩家。

第三阶段（正在发生）：Adversarial Simulation。 世界开始"故意让你失败"——有 agent 专门制造危险场景、有系统主动挖掘 failure case、有 RL 在生成极端对抗场景。你面对的不再是一个被动的世界，而是一个会挑战你的对手。

从"看录像"到"打游戏"再到"和高手对战"——这就是自动驾驶测试的进化之路。

写在最后

自动驾驶仿真测试正站在一个历史性的拐点上。传统的 Open-loop/Closed-loop、SIL/HIL 四象限框架依然是基础，理解它们是每一个自动驾驶工程师的必修课。但 E2E 架构的到来正在重新定义"好的仿真"到底意味着什么。

未来的仿真平台，大概率是 Closed-loop SIL（基于 Neural Rendering）+ Closed-loop HIL（基于传统实时仿真）的组合拳。前者负责大规模功能验证和 Corner Case 挖掘，后者负责量产前的系统级确认。

而如果你正在做 HIL 或仿真平台，你真正在做的其实已经不是一个普通的 Simulator 了——你在做一个「世界执行引擎」。它需要解决的不是场景写法和数据格式，而是：世界状态如何定义、时间如何推进、不同仿真引擎如何统一、以及如何保证 deterministic。

在这一切的底层，ASAM 的标准体系（OpenSCENARIO、OSI、XIL）正在努力确保这些不同的测试方式能够互联互通、场景复用——毕竟在这个行业里，光靠一种测试方式是不够的，你需要所有的武器。

参考标准与资料：ASAM XIL (eXtended Interoperability Layer)、ASAM OpenSCENARIO、ASAM OSI (Open Simulation Interface)、ASAM 测试方法论报告
