从刷脸到自动驾驶:3D视觉是怎么“看懂世界”的?

一、你可能没意识到：你每天都在被“3D看见”

早上起床，你拿起手机“刷脸解锁”，瞬间通过。你有没有想过一个问题：为什么一张照片骗不过它？

再看看这些日常中的场景：

•  扫地机器人不会从楼梯掉下去
•  支付宝自动售卖机可以刷脸支付
•  自动驾驶能判断前车距离

这些能力背后，其实都指向同一件事：机器不仅在“看”，它还在理解“空间”。而这就是——3D视觉。

[1] Workflow to develop 3D designed personalized neonatal CPAP masks using iPhone structured light facial scanning

二、先搞懂本质：什么是3D视觉？

普通监控摄像头、微单相机或者工业场景中的相机（2D）：

• 只能看到一张平面上的“画面”，人在走动、小狗在蹦蹦跳跳
• 不知道远近，画面中的物体相对距离没办法获得，小狗与人之间的距离未知；只能根据“近大远小”大概估计画面中的物体距相机的距离

人类视觉、双目相机（多目）（Stereo Camera）：

• 两只眼睛，通过“视差”判断距离；视差就是从两个不同位置（两只眼睛）观察同一个物体时，此物体在视野中的位置变化与差异，就可以计算出相对自己的距离。3D视觉做的事情其实很简单：让机器知道——这个东西离我有多远或者相对深度

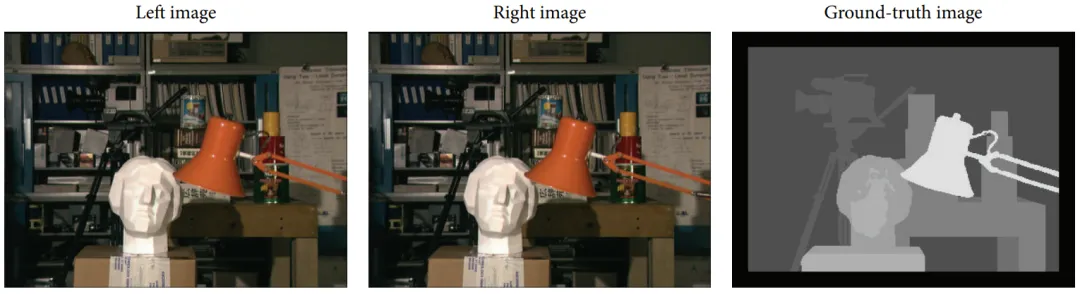

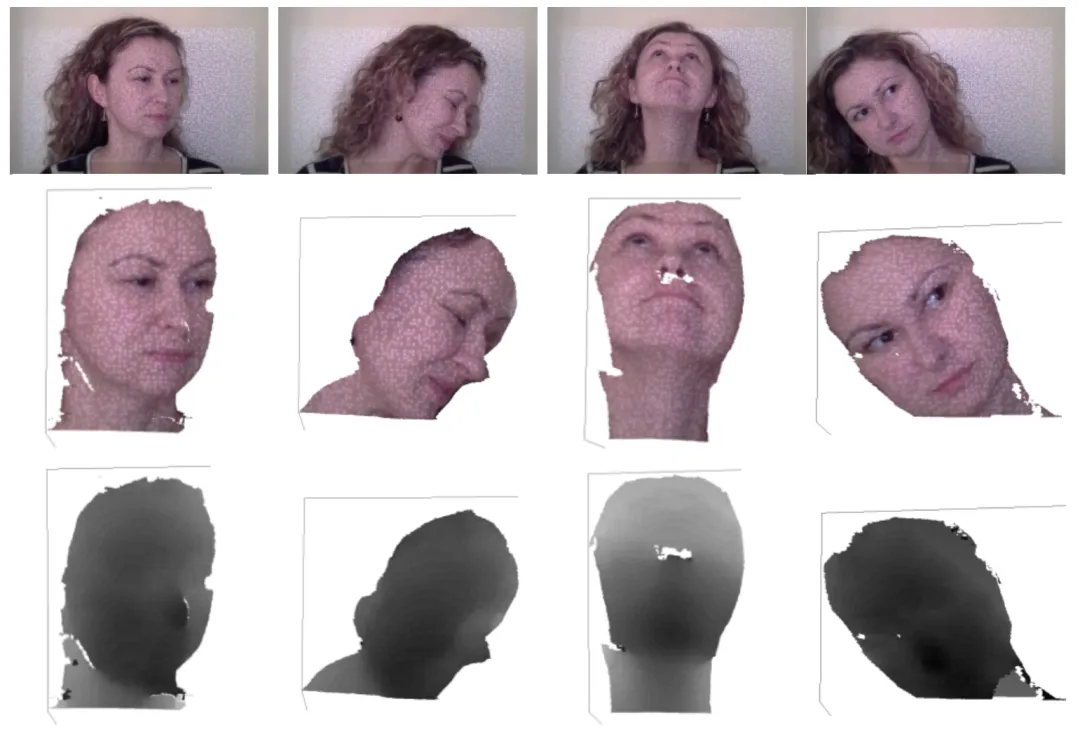

• 双目相机就是利用了“视差”的原理，获取物体的相对深度，进而重构出3D形状，想象眼前的画面有一个三维坐标系，物体在这个三维坐标系中活动。它完全依靠拍摄的两张图片（彩色RGB或者灰度图）之间的关键点匹配来计算深度，因此有时候也被称为被动双目深度相机，应用在刷脸，机器人等场景。因此如果物体表面纹理较弱（透明、纯黑、纯白），由于匹配点较少，导致成像效果差。

[2] Literature survey on stereo vision disparity map algorithms

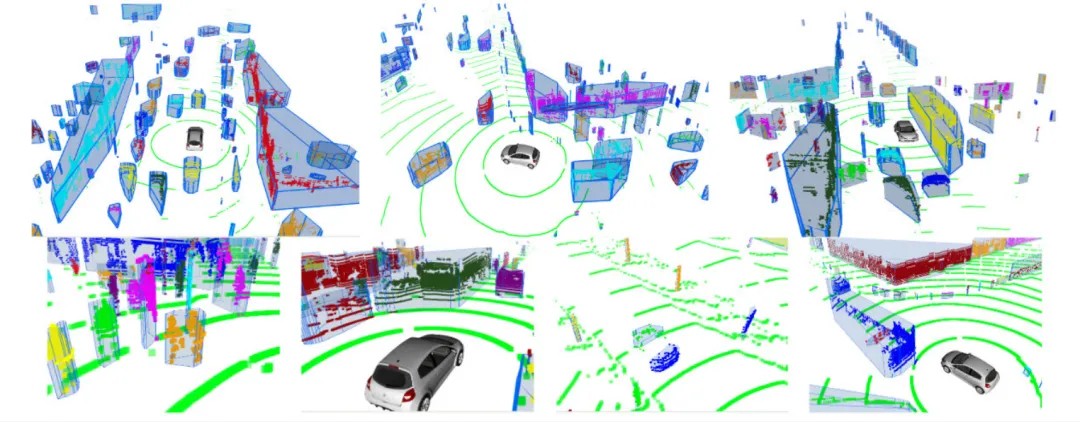

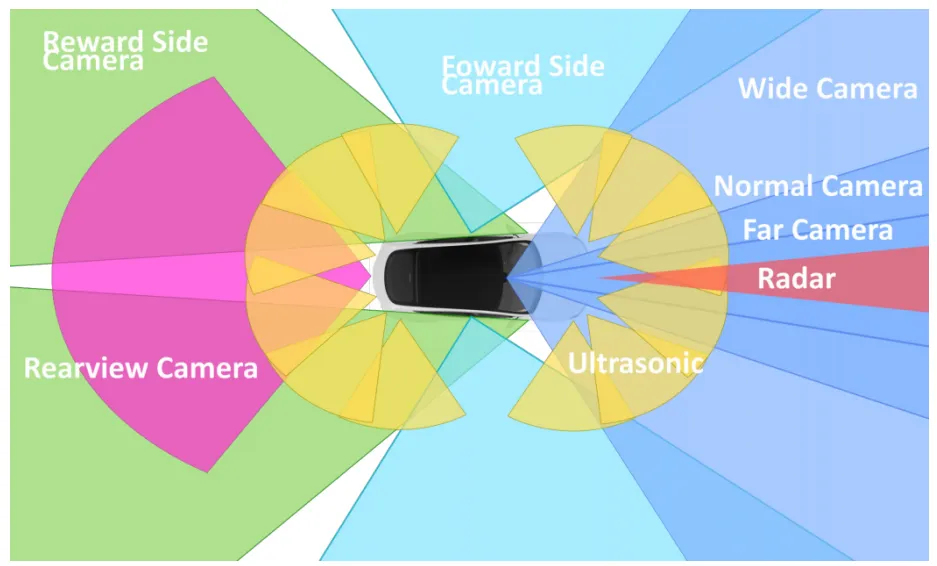

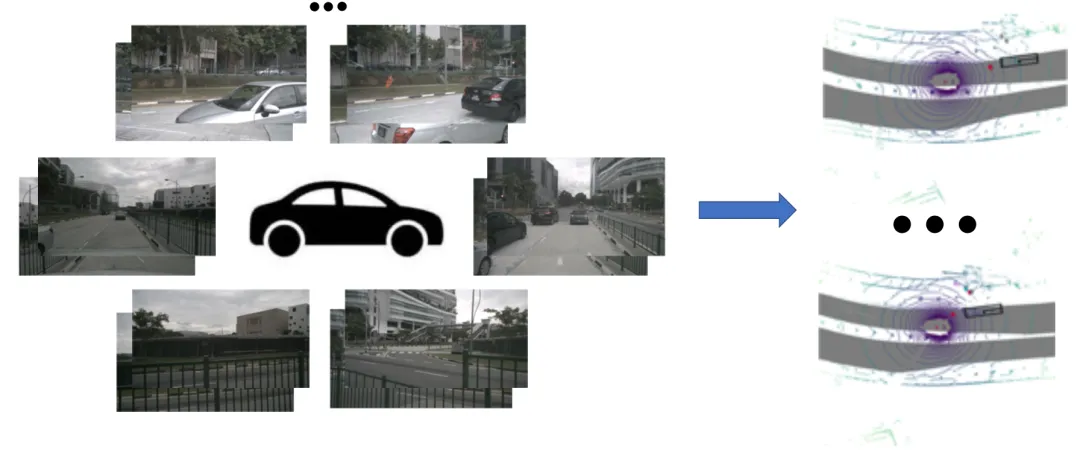

像大家熟知的特斯拉汽车，就是通过多个摄像头之间的关联标定，来感知周围的3D环境

[3] Functionality, advantages and limits of the tesla autopilot

[4] MUTR3D: A Multi-Camera Tracking Framework via 3D-to-2D Queries

3D视觉还有其它方向的技术方向

飞行时间ToF（Time of Flight）：

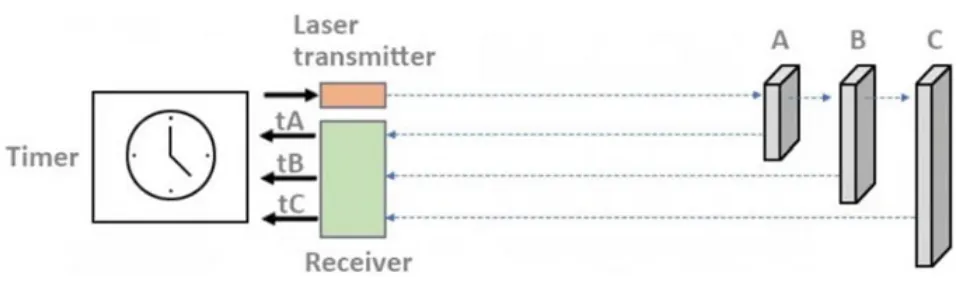

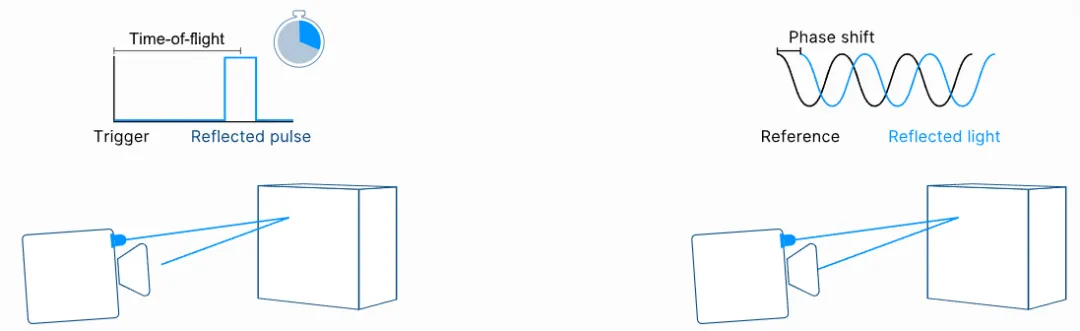

• 通过连续发射光脉冲（一般为不可见光）到被观测物体上，然后接收从物体反射回去的光脉冲，通过探测光脉冲的往返飞行时间来计算被测物体离相机的距离；分辨率较低，适合远距离3D感知。无人机的避障技术、自动驾驶的激光雷达都是基于此原理，发射的线束数量越多，成像越精细

结构光（Structured Light）：

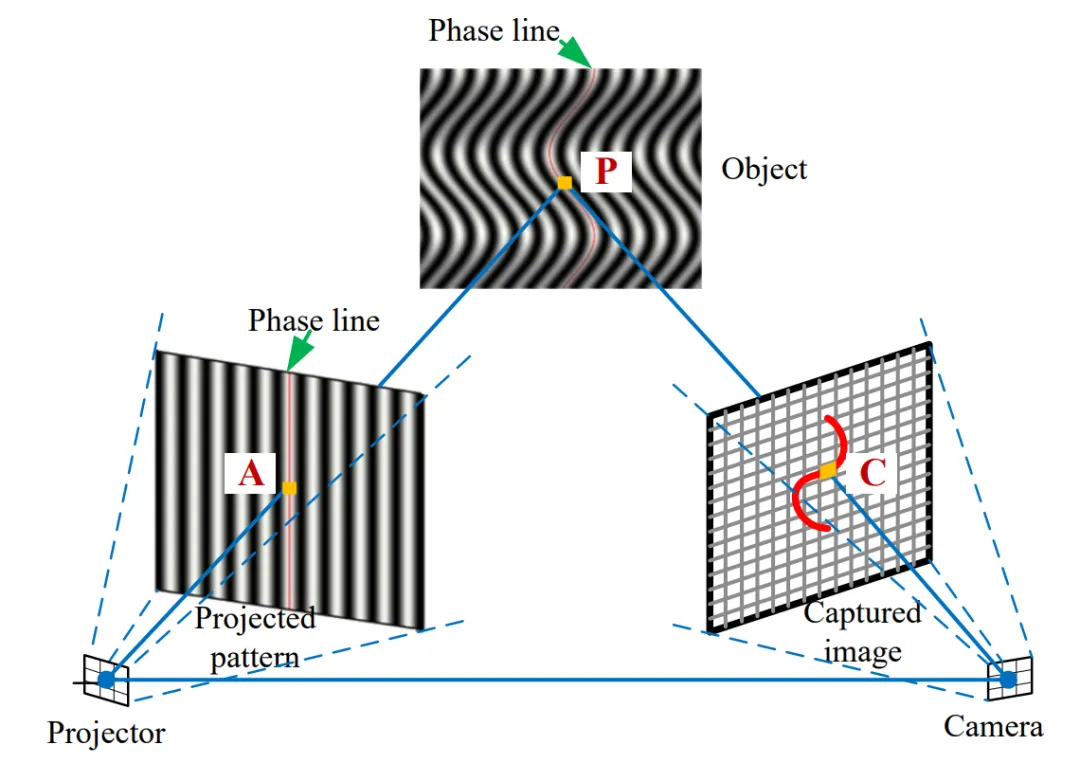

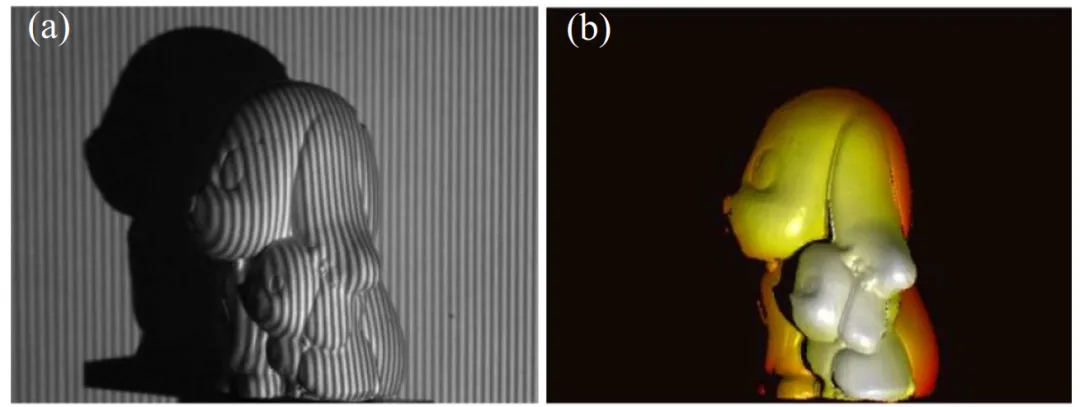

• 它其实也是一个双目系统，但与双目相机相比，结构光是一种主动式的3D测量系统，通常由一个投影仪和一个2D相机组成。投影仪投射特定周期的编码条纹在被测物表面，由于物体表面的深度变化，投影图案会在被测物表面发生形变，相机同步捕获变形的条纹，然后依据三角测量原理，获取被测物3D面型。适用于短距离、高精度测量，漫反射材质，3C、半导体行业应用较多。由于是主动投射图案，对应点的匹配会更容易，因此在一些弱纹理的物体上，效果会好于双目相机。同时也会有弱点，投影仪主动投射图案的能量较强，对于镜面、反光的物体会出现镜面反射现象，成像效果会大打折扣

[5] High-speed 3D shape measurement with structured light methods: A review

[6] 3D reconstruction from structured-light profilometry with dual-path hybrid network

相位偏折技术（Phase Measuring Deflectometry）：

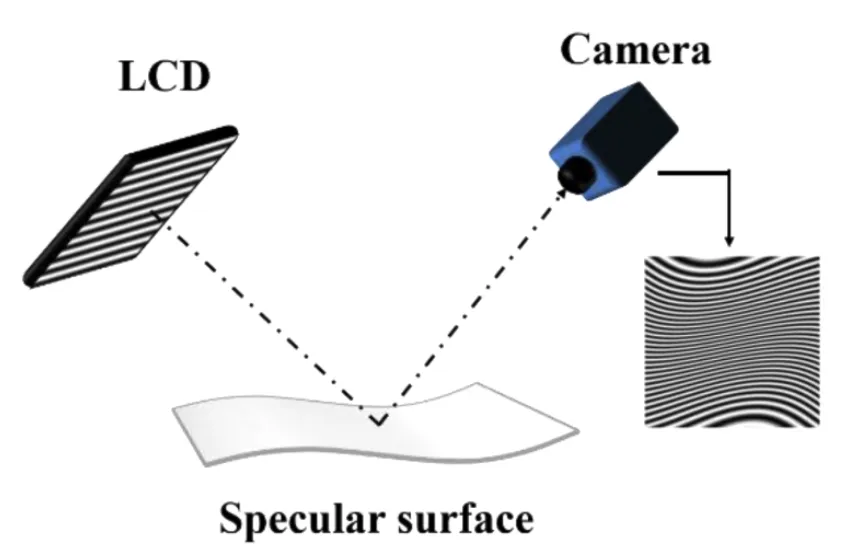

• 算是近些年在工业界新的技术，用于测量镜面、高反的物体表面形状，结构光技术面对镜面反射率大的物体就束手无策了。相位偏折技术通常由一个显示屏和一个2D相机组成，显示屏投射一系列编码的条纹在物体表面，相机同步捕获变形的条纹，通过物体表面梯度再积分就可以重构镜面物体的面型了

[7] Displacement-free stereoscopic phase measuring deflectometry based on phase difference minimization

到这里可以说：2D是“看到”，3D是“看懂”

三、重点来了：3D视觉是怎么做到的？

不从技术出发，而是从我们熟悉的应用场景讲:

1️⃣ 刷脸解锁：为什么普通照片骗不过？

场景：手机人脸识别（近距离 / 高精度），例如iPhone Face ID

用的技术：结构光（Structured Light），具体来说叫散斑结构光

iPhone的齐刘海下藏了很多传感器：点阵投影、红外镜头、感光元件、距离感应元件等。在你解锁时，手机会做一件你看不到的事：往你脸上投射一堆“红外小点”，这些点我们肉眼是看不到的，然后再捕获这些点的变形，重构你的面型进行匹配解锁

想象一下，在你脸上铺一张“隐形网”，看它怎么弯曲

鼻子高 → 点被拉开，呈现凸的形状

眼窝深 → 点往里凹

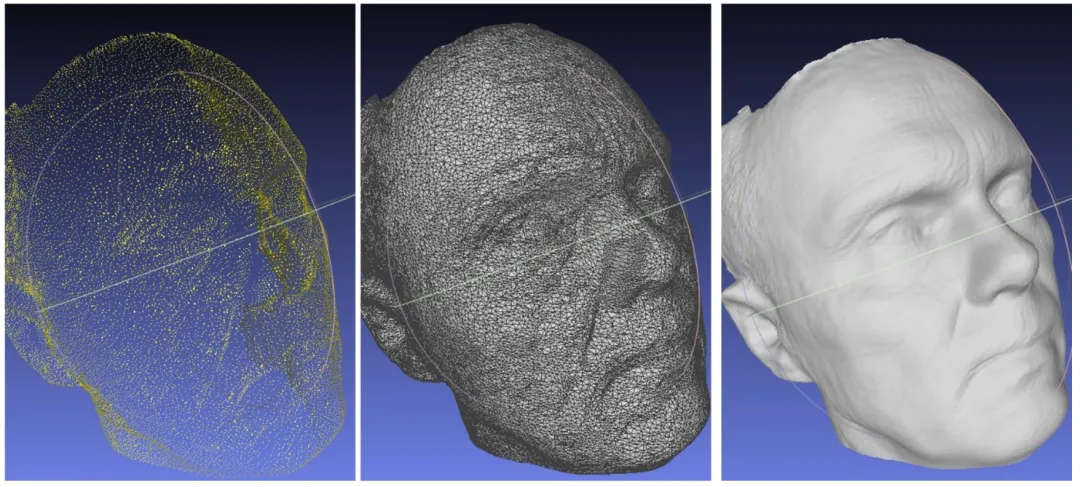

这样就得到一张“3D脸模型”；每个人的五官、面型都是不同的，因此通过Face ID可以精确完成验证解锁

[8] 3D Structured Light Scanner on the Smartphone

回答这个问题，为什么照片骗不过？

因为：照片是平的，没有“立体变形”。结构光不是在拍你，而是在“扫描你”

2️⃣ 扫地机器人：它怎么知道前面是墙？

场景：室内避障 / 建图

用的技术：飞行时间（Time of Flight），当然还有基于其它技术的（双目、结构光等）

简单的ToF传感器只能向某个固定方向投射光脉冲，无法感知四面八方的物体，因此将ToF添加旋转机构，让其能更好的感知周围的事物。旋转的ToF模块每秒数万次测距，结合角度信息生成二维或三维空间点云图，用于实时建图（SLAM）和路径规划。因此在扫地机器人工作时，自己的家会实时建图用于避障。即使有人或宠物在活动，扫地机器人也能及时感知到

侧向或前向的固定ToF传感器，用于检测与墙壁或低矮障碍物的精确距离，实现贴边清扫或减速避让。向下发射的ToF传感器检测地面是否存在（如楼梯口），若飞行时间突然大幅增加（距离突变）则判断为悬空

回答这个问题，怎么知道前面是墙？

通过3D传感器获得实时空间数据，理解并进行避障

3️⃣ 自动驾驶：它怎么知道前车多远？

场景：自动驾驶 / 户外环境

这里通常不是一种技术，而是多种组合

技术一：激光雷达

与扫地机器人的ToF完全相同。发射激光脉冲，测量反射回来的时间，直接算出距离，能直接得到3D点云数据。国内很多新能源汽车厂商都已经应用了激光雷达，用于特殊场景、侧向补盲。成本相对较高（虽然已大幅下降）；在雨、雪、雾天气下性能会下降

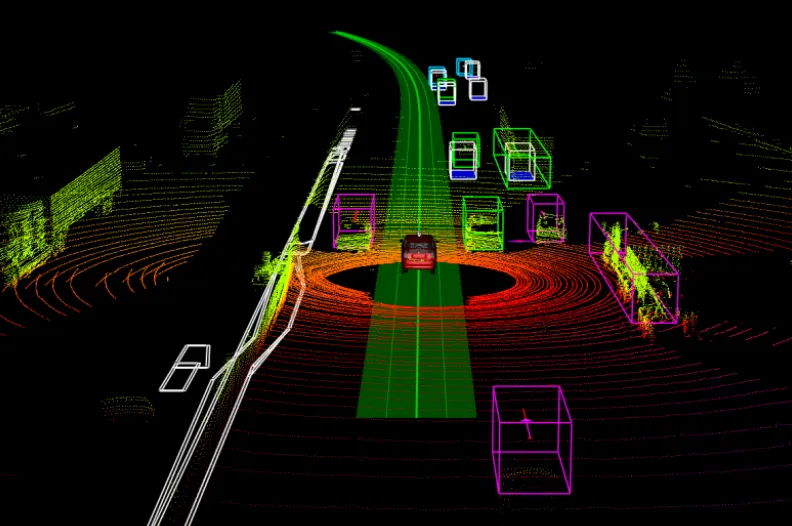

激光雷达看到的世界，是由“点”组成的

[9] 3D ToF LiDAR in Mobile Robotics: A Review

技术二：摄像头

单目视觉：先通过深度学习识别出“这是一辆车”，然后根据其在图像中的大小（占多少个像素）和预设的真实车辆平均尺寸，估算距离。这种方法高度依赖算法和数据库

双目视觉：模仿人眼，用两个有一定距离的摄像头同时拍摄同一物体，利用视差（左右图像中物体的位置差异）通过三角测距原理直接计算距离，不依赖物体识别

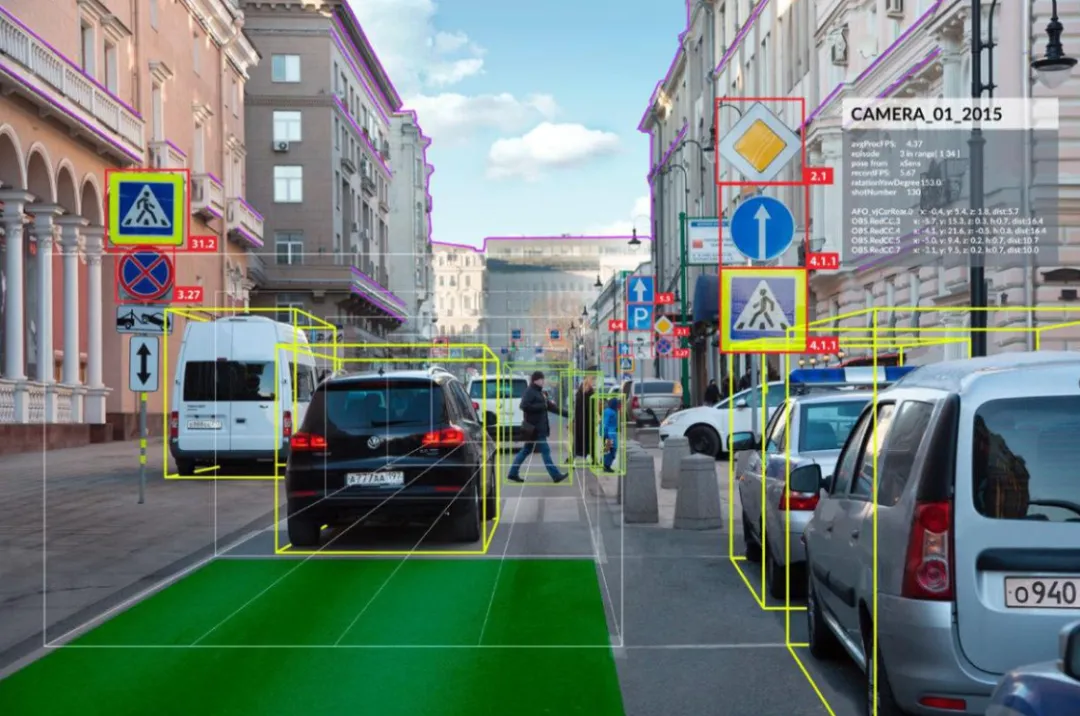

摄像头可识别物体类型（车、行人、自行车、交通标志）；成本较低；图像数据可用于车道线、红绿灯识别.受光照、天气影响大（强光、逆光、黑夜、雨雾）；单目测距精度不如雷达且需要大量标定；双目对摄像头安装精度和校准要求极高

本质是在“模仿人类”

这个话题在网络上讨论也比较广泛，汽车自动驾驶，纯视觉路线有未来吗？欢迎大家讨论，你更相信像人眼一样理解世界，还是靠数据理解超过人类？

4️⃣ 工业测量：机器如何做到“比人还准”？

随着制造业工艺水平的快速进步，对于工件尺寸测量的精度要求也随之提高，动不动就微米级；很多工厂都在慢慢减少人的干预，提高产品的良率，减少客诉。需求催动技术的进步，很多在实验室的技术慢慢被搬到了工厂的产线上。工业领域，3D视觉正在奔跑前进，结构光的应用是比较广泛的，尺寸测量、机器人定位引导，识别抓取，逆向重构等

高精度、高稳定的3D重构技术，结合后续的算法处理，正在慢慢取代传统接触式的测量工具。特定场景下，结构光3D相机对比三坐标测量机，也不落于下风

没有最好的3D技术，只有最合适的场景

四、未来会怎样？

未来趋势其实很明显：

1️⃣ 从“看见深度” → “理解世界”

过去的3D视觉在做一件事： 测距离；未来会变成： 理解空间

举个例子：

以前的系统只能告诉你：

•  前面有个东西
•  距离3米

但未来会直接告诉你：

•  这是人
•  正在走
•  可能会横穿马路

3D视觉 + AI = 从测量工具变成认知系统

2️⃣ 多传感器融合

未来的3D视觉，不是谁取代谁，不是单点技术，而是“系统工程”

从一个设备 变为 一套感知体系

3️⃣ 去硬件化：用算法“补深度”

一个趋势，减少硬件，增加算法，为什么？

因为硬件贵、体积大、功耗高

于是现在很多公司在做一件事：用AI从普通图像推测深度

未来的深度，不一定是测出来的，而是算出来的

4️⃣ 虚拟与现实融合

这是一个更大的趋势：3D视觉是“空间计算”的入口

比如：

•  把虚拟物体“放”在真实桌子上
•  人走动，虚拟物体跟着变位置

核心能力就是实时构建3D环境。当机器理解空间，世界就变成了“可计算的界面”

5️⃣  一个更现实的方向：成本战争

最后一个非常关键，但很多人不说的：成本

未来真正的竞争，不是谁最先进；而是谁更便宜。硬件再强，太贵了就上不了量

所以你会看到技术路线的变化本质是：成本、性能、规模的博弈

人类用眼睛理解世界，而机器，正在学会用数据理解空间

作者是一个3D视觉算法工程师，工作方向是结构光和相位偏折三维重构，日常分享一些3D视觉相关的小想法，与行业前辈交流学习

大家对于3D视觉，有什么看法？
