视频注入板卡在自动驾驶硬件在环仿真中的作用

2026-10-30 02:04:40

视频注入板卡在自动驾驶硬件在环仿真中的作用

视频注入板卡是自动驾驶硬件在环（HIL）仿真系统中，连接虚拟场景仿真与待测域控制器（DUT）的核心硬件接口，核心作用是将仿真生成的虚拟视频数据，以符合实车物理特性的方式注入到待测域控制器（或ADAS ECU），模拟车载摄像头的真实输出，支撑域控制器感知、决策、控制全流程功能的闭环测试，是保障HIL仿真真实性、实时性和有效性的关键设备。其具体作用可分为以下五大核心维度，覆盖仿真链路的信号处理、传输、测试验证全环节。

一、实现虚拟视频信号的标准化处理与协议适配

自动驾驶域控制器的摄像头接口需遵循特定的车载SerDes协议（如GMSL、FPD-Link IV、CSI-2等），而HIL仿真主机生成的虚拟视频数据多为原始图像帧（如RAW12格式），无法直接被域控制器识别。

视频注入板卡的核心功能之一，就是完成虚拟视频信号的标准化处理与协议转换，搭建仿真数据与域控制器之间的“翻译桥梁”。

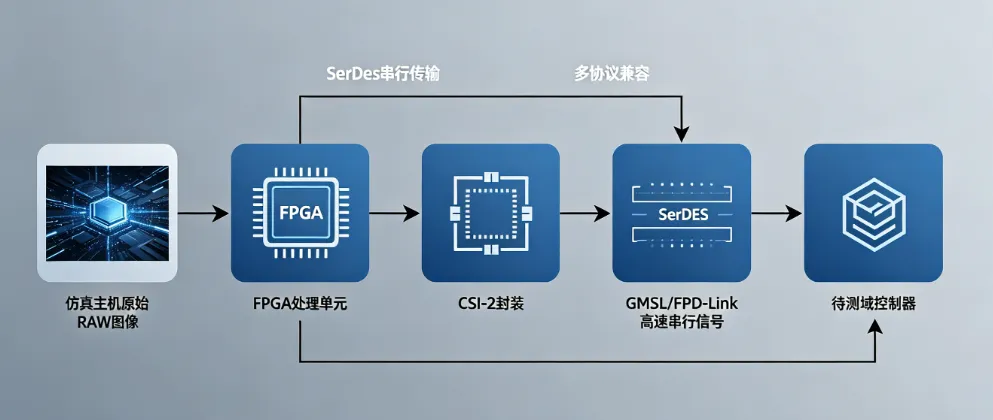

板卡通过内置的FPGA或专用ASIC处理器，将仿真主机传输的原始图像数据，按照实车摄像头的信号规范，进行CSI-2协议封装，添加包头、数据负载、错误校验码（ECC）等关键信息，再通过序列化器芯片转换为GMSL、FPD-Link IV等高速串行信号，确保注入的视频信号在协议格式、数据结构上与真实车载摄像头完全一致。

同时，板卡多采用模块化设计，通过更换相机适配器模块，可灵活适配不同SerDes协议的摄像头与域控制器，无需替换整块板卡或修改软件配置，大幅提升测试兼容性与灵活性，适配GMSL1/2/3、FPD-Link Ⅲ/Ⅳ、CSI-2、ASA-ML等主流车载视频传输协议。

二、保障视频信号注入的实时性与低延迟传输

自动驾驶系统对视频信号的传输延迟要求极高（通常需控制在毫秒级甚至微秒级），若延迟过高，会导致域控制器决策滞后，无法复现实车真实工况，失去HIL仿真的核心意义。视频注入板卡通过硬件优化设计，专门解决虚拟视频传输中的延迟问题，确保信号注入的实时性。

板卡采用PCIe Gen3及以上接口，结合直接内存访问（DMA）或远程直接内存访问（RDMA）技术，实现仿真数据从主机内存（或GPU显存）到板卡内存的直接传输，最大限度减少CPU干预，避免数据中转带来的延迟损耗。

例如，基于DMA的PCIe链路可将传输延迟控制在1毫秒级别，而GPUDirect RDMA技术可实现仿真图像从GPU显存直接传输至板卡，消除内存与显存之间的拷贝开销，实现微秒级低延迟注入。同时，板卡会严格控制视频帧的时序参数，包括行间隙（ilg）和帧间隙（ifg），精准定义图像行与行、帧与帧之间的传输间隔，确保域控制器解串器能够稳定锁定信号，避免因时序异常导致的帧率波动或链路失败。

三、支撑多场景、多通道视频仿真与闭环测试

实车自动驾驶系统通常搭载多颗摄像头（前视、侧视、环视等），形成全方位感知视野，HIL仿真需模拟这一多摄像头协同工作场景。视频注入板卡支持多通道视频同步注入，单块板卡可实现多路视频流的同步采集、处理与注入，部分型号可支持4路及以上视频通道，且支持多板卡并行拓展，满足多摄像头场景的仿真需求。

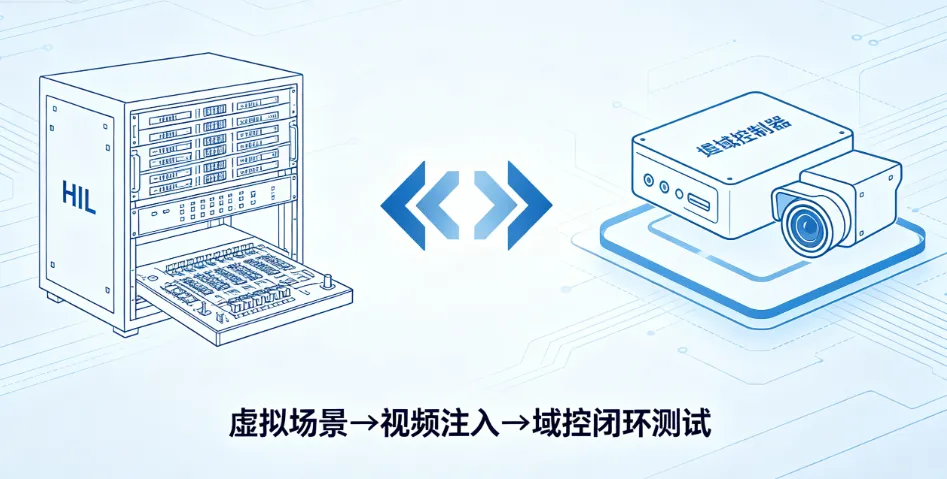

在闭环测试中，视频注入板卡承接仿真主机生成的场景视频（如城市道路、高速、雨夜、逆光等复杂工况），将其同步注入域控制器；域控制器对视频信号进行感知识别（如车道线、行人、车辆检测），输出决策控制指令；指令驱动车辆动力学模型更新车辆状态，进而反馈至仿真主机，调整虚拟场景视频内容，形成“仿真场景→视频注入→域控处理→动力学反馈→场景更新”的完整闭环，支撑域控制器在各类复杂场景下的功能验证，无需依赖实车路测即可穷尽关键边缘场景（Corner Cases）。

四、模拟摄像头故障与异常工况，支撑健壮性测试

自动驾驶系统的安全性依赖于感知硬件的可靠性，HIL仿真的核心目标之一是测试域控制器在传感器故障场景下的容错能力。视频注入板卡可通过软件配置，模拟车载摄像头的各类故障与异常信号，为域控制器的健壮性测试提供支撑，无需损坏真实摄像头即可完成故障场景验证。

可模拟的故障类型包括但不限于：视频丢帧、信号干扰、图像模糊/失真、亮度异常、串行器故障、CMOS传感器故障、PMIC故障等；同时可模拟非图像数据（EBD）校验异常，全面覆盖摄像头在实车运行中可能出现的各类异常工况。通过注入这些异常视频信号，可测试域控制器的故障诊断、冗余切换、降级运行等功能，验证其在感知异常时的决策合理性，提升自动驾驶系统的可靠性。

五、实现视频信号的采集、旁通与数据追溯，辅助测试调试

视频注入板卡不仅具备信号注入功能，还集成了视频采集与旁通能力，可在测试过程中实现数据的实时采集、存储与追溯，为测试调试提供便利。板卡可切换至TAP（测试接入点）模式，插入域控制器与真实摄像头（或显示屏）之间的传输链路，实现视频流的透传与旁通，在不影响域控制器与外设正常通信的前提下，非侵入式采集传输过程中的视频数据和控制信号（如I2C/GPIO通信信号）。

采集到的视频数据会被添加ns级别高精度时间戳，存储至主机系统，便于测试后对域控制器的感知决策结果进行回溯分析——对比注入的虚拟视频与域控制器的识别结果，定位感知算法、信号解析等环节的问题。同时，板卡支持双向控制通道通信，可通过I2C总线配置域控制器或摄像头的解串器/序列化器，建立稳定的通信链路，方便测试过程中的链路调试与参数校准。

核心价值

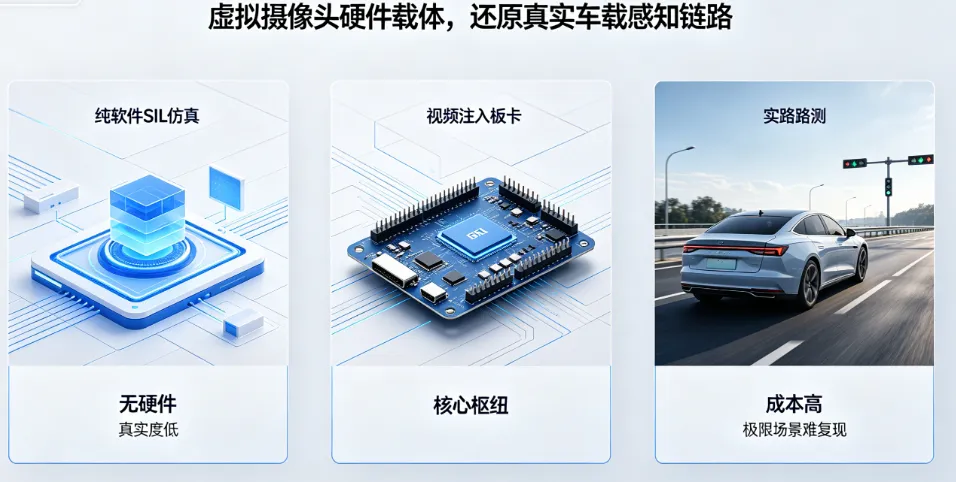

视频注入板卡在自动驾驶HIL仿真中，本质是“虚拟摄像头的硬件载体”，其核心价值在于“还原真实感知输入”，让待测域控制器误以为接收到的是真实车载摄像头的信号，从而实现对域控制器感知、决策、控制全流程的精准测试。相较于实车路测，它可大幅降低测试成本、缩短测试周期，同时能够复现实车难以模拟的复杂场景与故障工况；相较于纯软件仿真（SIL/MIL），它可验证域控制器硬件、底层驱动、通信接口的实际性能，确保测试结果的真实性与有效性，是自动驾驶系统从算法研发到量产验证过程中不可或缺的核心测试硬件。
