AL4010S UVCOD传感器基 于紫外吸收光谱技术，符合《紫外（UV）吸收水质自动在线检测仪技术要求》（HJ/T 191），同时测量水样的COD、SAC和浊度，光路采用254nm/530nm双波长和参比光路设计，消除了浊度、色度和光源衰减的影响。带有自动机械电刷，使用中无需重新校正。本文从检测原理、色度和浊度的干扰补偿原理以及减小漂移的方法等角度叙述产品的设计和优势。

一、水中有机物的紫外（UV）吸收原理

一些常见于水和废水中的有机化合物（例如木质素、单宁、腐殖物质以及各种芳香族化合物）会强烈吸收紫外线（UV）辐射。UV吸收与有机碳含量、颜色以及消毒副产物（DBPs）前体（如三卤甲烷（THMs）和卤乙酸（HAAs））之间可能存在强相关性。UV吸收是测量淡水、盐水和废水中此类成分的有用替代指标，因为它比通常用于测量有机化合物的总有机碳（TOC）、化学需氧量（COD）和生化需氧量（BOD）检测更简单。紫外吸收已被用于监测工业废水排放以及评估絮凝、碳吸附和其他去除有机物的水处理工艺的效果。

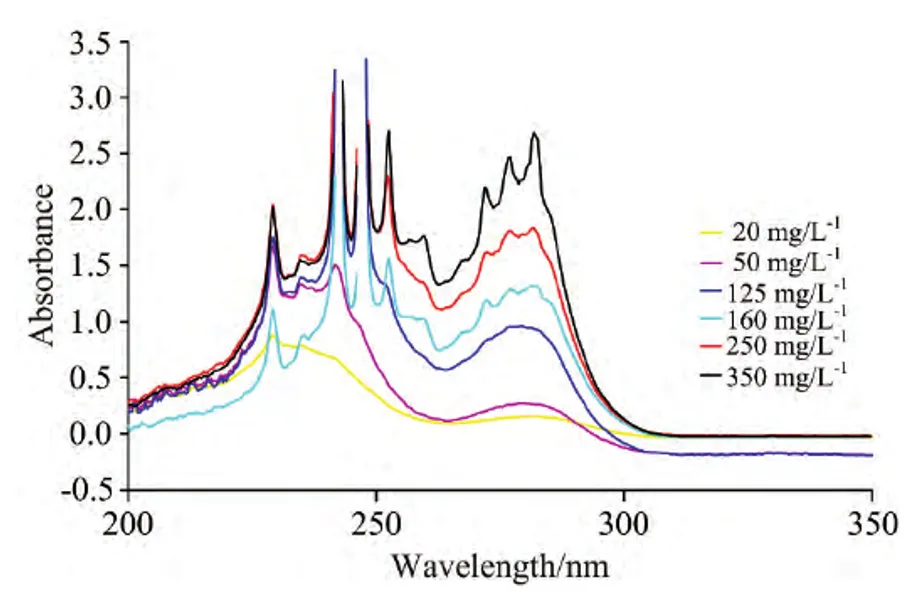

在紫外波段，典型的UV吸收光谱如下图所示，不同浓度的有机物样品在250nm附近都有强烈的吸收。

二、为什么选择254nm作为检测波长

SAC254（254 nm处的光谱衰减系数）是指在254 nm波长处的紫外吸收量，这是历史上用于测量有机化合物的选择是指在 254 nm 波长下对紫外光的吸收量，这是测量有机化合物的传统 选择。在波长低于250nm的紫外区，硝酸盐等物质也会产生吸收，从而干扰有机物的测定。因此，为了消除干扰，测量通常在250nm以上的波长。在德国环保标准《DIN 38404-3 Determination of Spectral Absorption in the UV Range》指出：由于许多有机物在紫外范围内具有吸收带，254 nm处的光谱吸收α(λ)可以用来测定水中溶解有机物的总含量，特别是在其定性组成变化较小的情况下。采用254nm测量水中有机物，适用于各种类型的水样，包括原水、饮用水以及低色度的工业用水该方法无法检测某些有机物，例如短链脂肪烃、纯醇和纯糖等。

三、为什么选用530nm作为校准波长

AL4010S UVCOD传感器530nm波长作为校准波长，它的作用并非用于直接测量有机物，而是作为校正参考波长，用来扣除水中浊度（悬浮物）和色度对测量结果造成的干扰。

其原理基于以下两点：

1. 溶解性有机物在530nm处无吸收：水中的溶解性有机物几乎不吸收550nm波长的可见光。
2. 浊度在530nm处仍有散射：水样中的悬浮颗粒对550nm的可见光仍会产生散射，从而被检测到。

因此，在550nm处测得的信号可以视为浊度引起的干扰值

扣除浊度补偿后，校正后的254nm吸光度为 SAC254（校正后） = SAC254（测量值）-k*SAC530

四、参比光路及其作用

任何光源（如氙灯、LED）都会随着时间推移和使用频次增加而衰减，电子元件也存在信号漂移，这些都会导致测量基准发生改变。参比光路实时监测光源的原始强度。即使光源变暗，传感器也能通过对比“发出多少光”和“透过样品后剩多少光”，计算出真实的吸光度，从而消除了硬件不稳定带来的误差。AL4010S UVCOD传感器采用了双参比光路，即同时对530nm和254nm光源强度进行实时监测，动态扣除光源变化的影响。因此有了参比光路的补偿机制，传感器具备极强的长期稳定性，甚至可以实现“即插即测，无需频繁校准”，非常适合无人值守的在线监测场景。

五、机械电刷自动清洗的作用

在实际应用中，UVCOD传感器采用紫外-可见光吸收光谱法工作，光线需透过光学窗口射入水体并被接收，在长期浸没于污水、地表水等环境中时，窗口表面极易附着粘液、油污、泥沙和微生物等污染物，这些污染物会直接干扰光信号的正常传输，产生额外的“伪吸收”，导致传感器读数严重偏高，甚至完全失效。测量系统光学窗口表面的污染会影响长期监测期间的测量精度”，总的来说，机械电刷自动清洗功能就像给传感器配了一个“自动雨刮器”，通过主动、物理的方式清除污染物，从根本上解决了长期在线监测的核心痛点。

六、AL4010S UVCOD的应用领域

1）污水处理全流程监控：

这是UVCOD传感器应用最成熟的领域。它被广泛部署于污水厂的进水口（实时预警高浓度冲击）、曝气池（根据COD负荷动态调控曝气量，实现节能降耗）以及出水口（确保达标排放）。其秒级响应的特性，使其能与自控系统联动，实现对阀门、风机的闭环控制。

2）排污口精准监管：

针对工业、市政等排污口水质波动大、成分复杂的痛点，UVCOD传感器扮演着“电子哨兵”的角色。它能检测到COD浓度的异常飙升，为偷排溯源提供实时证据。

地表水与环境监测：

这是实现“流域全覆盖”监测的核心技术。UVCOD传感器体积小、功耗低，特别适合部署在河流、湖泊、饮用水水源地等野外环境，构建网格化监测网络。

3）工业过程与特殊水质监测：

在石化、印染、制药等行业，废水成分复杂（如高盐、高酸碱），传统化学法难以适用。UVCOD传感器的耐腐蚀材质和物理光学测量原理，使其能稳定地在这些高盐、强酸碱、含有机溶剂的恶劣工况下工作。

4）水产养殖智能化管理：

在水产养殖中，残饵和粪便分解会产生大量耗氧有机物。UVCOD传感器可实时监测水体的有机污染程度，当COD超标时提前预警增氧需求，与溶氧传感器联动，实现精准控氧，提升养殖存活率并降低能耗。

七、AL4010S UVCOD传感器的校准

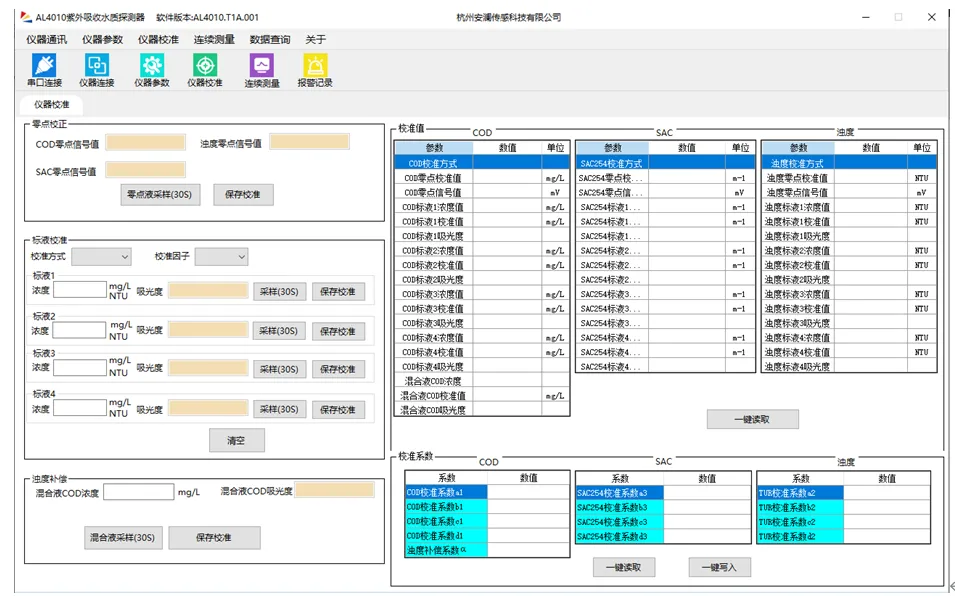

仪器出厂已进行校准和浊度补偿操作，用户可根据仪器维护要求通过上位机软件进行校准。仪器校正分为零点校正、标液校准、浊度补偿

以COD（0~500mg/L量程）进行三点校正为例进行描述。校准顺序：零点校准→标液校准（三点校准）。

其中，上位机零点校正功能，为同时对COD、浊度、SAC进行零点校正。COD标液校准，支持单点、两点、三点校准。

1.零点校准：

1. 容器中倒入纯水，将仪器检测窗口浸没在纯水中。
2. 打开仪器校准界面→选择零点校正→点击“零点液采样（30s）”按钮→等待倒计时结束→零点校正时可观察零点信号值，待信号值稳定后，点击“保存校准”。

2.COD标准液校准：

1. 准备三种浓度COD标准溶液，分别为0mg/L（标液1）、100mg/L（标液2）和400mg/L（标液3）的COD标准液。（配置方法详见附录）
2. 打开仪器校准界面→校准方式选择“三点校准”→校准因子选择“COD”。
3. 标液1校准：容器中倒入标液1，将探头浸没在标液1中，在上位机中，标液1浓度输入0mg/L→点击“采样（30s）”按钮→查看吸光度是否稳定，待倒计时结束后→点击“保存校准”按钮。即完成了标液1校准。
4. 将仪器从容器中拔出，仔细冲洗探头多次，并擦干探头。
5. 标液2校准：容器中倒入标液2，将探头浸没在标准液中，在上位机中，标液2浓度输入100mg/L→点击“采样（30s）”按钮→查看吸光度是否稳定，待倒计时结束后→点击“保存校准”按钮。即完成了标液2校准。
6. 将仪器从容器中拔出，仔细冲洗探头多次，并擦干探头。
7. 标液3校准：容器中倒入标液3，将探头浸没在标准液中，在上位机中，标液3浓度输入400mg/L→点击“采样（30s）”按钮→查看吸光度是否稳定，待倒计时结束后→点击“保存校准”按钮。即完成了标液3校准。
8. 校准结果查看：“一键读取”校准值、校准系数，检查校准值和校准系数是否已经更新。
