在2.0T SUV的整车设计中，空调系统是提升驾乘舒适性的核心模块，其结构紧凑性与管路布局合理性直接影响车内空间利用和制冷/制热效率。本次结合CATIA数模，深度解读该空调系统的设计要点，为汽车设计从业者和爱好者提供实操参考。

【核心结构设计】

该空调系统围绕“高效换热+精准送风+轻量化管路”三大目标设计。核心部件（蒸发器、冷凝器、鼓风机）采用集成化布局，（蒸发器与鼓风机模块）通过紧凑的壳体封装，减少占用空间；（冷凝器）与散热器并联布置，利用车头气流提升换热效率，适配2.0T发动机的散热需求。

【结构组成讲解】

从数模可见，系统包含四大子模块：1. 换热模块：（冷凝器）呈平板状，通过管路与（蒸发器）连接，形成制冷循环的高低压回路；（蒸发器）位于仪表台内部，负责车内空气的降温除湿。2. 送风模块：（鼓风机）提供气流动力，配合（风道）（含多色区分的送风管道）将处理后的空气输送至车内不同区域。3. 管路模块：（制冷管路）采用耐高压的铝管与橡胶软管组合，（暖风管路）则连接发动机冷却液回路，实现制热功能。4. 控制模块：（温度传感器、风门执行器）等元件集成在风道与蒸发器壳体上，确保温度调节精度。

【工作原理讲解】

制冷模式下，压缩机（图中未完全显示，需结合整车动力系统）压缩制冷剂为高温高压气体，送入冷凝器（车头区域），利用车外空气冷却为液态；液态制冷剂经膨胀阀节流降压后，进入蒸发器（仪表台内），吸收车内空气热量汽化为气态，完成制冷循环，降温后的空气由鼓风机送入车内。制热模式下，发动机冷却液通过暖风管路流入蒸发器芯体，鼓风机将空气吹过芯体，加热后的空气送入车内，实现制热。

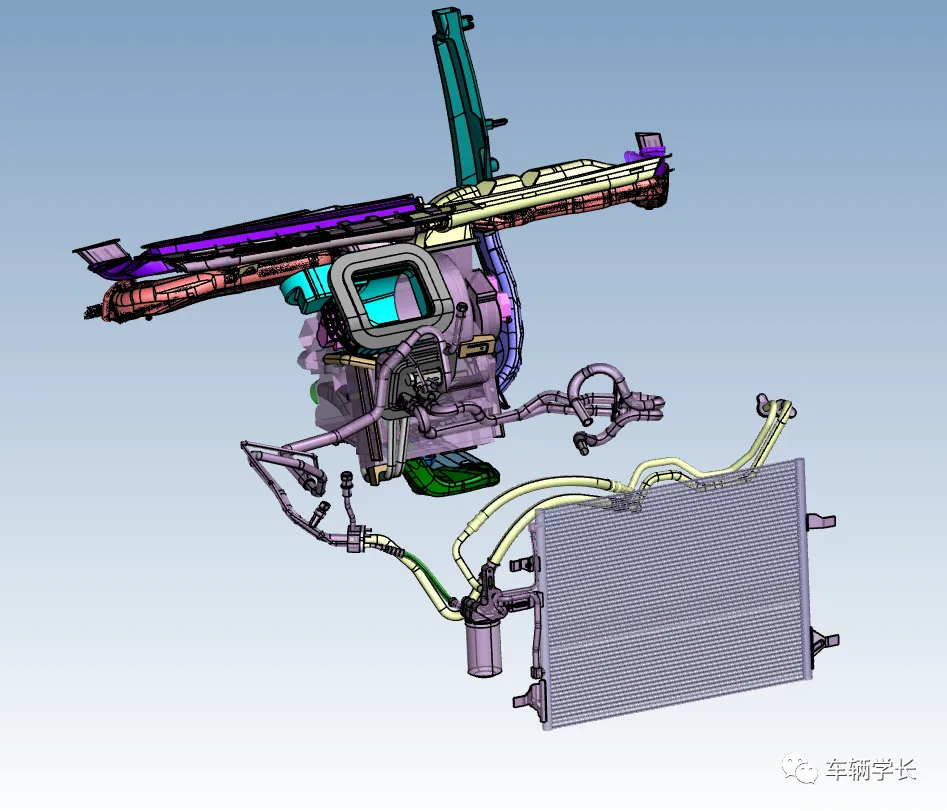

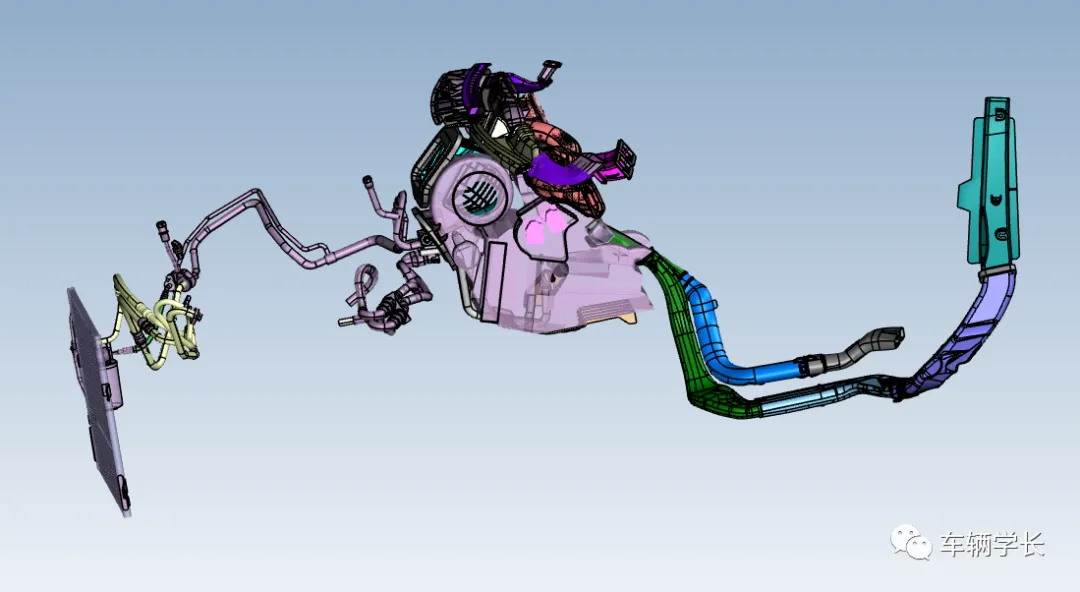

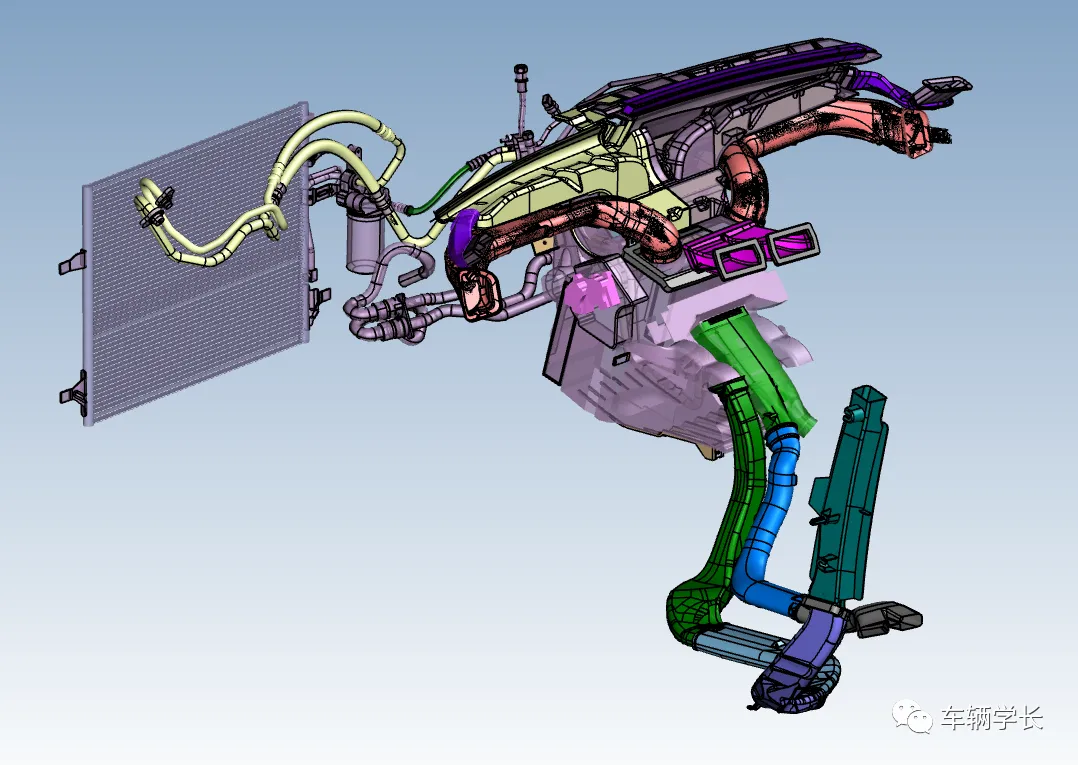

【CAD图（CATIA数模）深度技术解读】

1. 数模分层与颜色管理：数模通过颜色区分不同功能部件（如绿色为制冷管路、紫色为暖风管路、黄色为线束），便于设计阶段的部件识别与装配干涉检查。绘图时，建议在CATIA中利用“显示/隐藏”功能，分层管理子系统，提升设计效率。

2. 管路布局技巧：制冷管路的（弯曲半径）需≥管径的3倍，避免制冷剂流动阻力过大；暖风管路需与发动机冷却液管路的接口（图中紫色管路的接头）对齐，确保装配可行性。绘图时，可利用CATIA的“管路设计”模块，自动生成符合公差要求的管路。

3. 集成化设计细节：蒸发器与鼓风机的壳体（图中紫色与青色壳体）采用（卡扣+螺栓）混合连接，既保证装配效率，又提升密封性。绘图时，需在CATIA中定义壳体的（拔模角度）与（密封槽尺寸），参考行业标准（如汽车空调壳体的密封槽深度≥2mm）。

总结来看，该2.0T SUV空调系统通过集成化布局、精准的管路设计与CATIA数模的高效表达，实现了性能与空间的平衡。在机械设计中，“功能导向的模块化拆分+软件工具的精准运用+行业标准的严格遵循”是提升设计质量的核心思路。你在汽车空调系统设计或CATIA绘图中，有哪些实用经验？评论区交流。
