在汽车设计领域，制动系统是保障行车安全的核心模块之一，尤其对于2.0T SUV这类动力强劲、车身较重的车型，制动系统的可靠性与响应速度直接影响驾驶安全。本次我们聚焦某2.0T SUV的制动系统CATIA数模，深度拆解其设计逻辑与结构亮点，为机械爱好者和汽车设计从业者提供图纸解读与绘图技巧参考。

【核心结构设计】

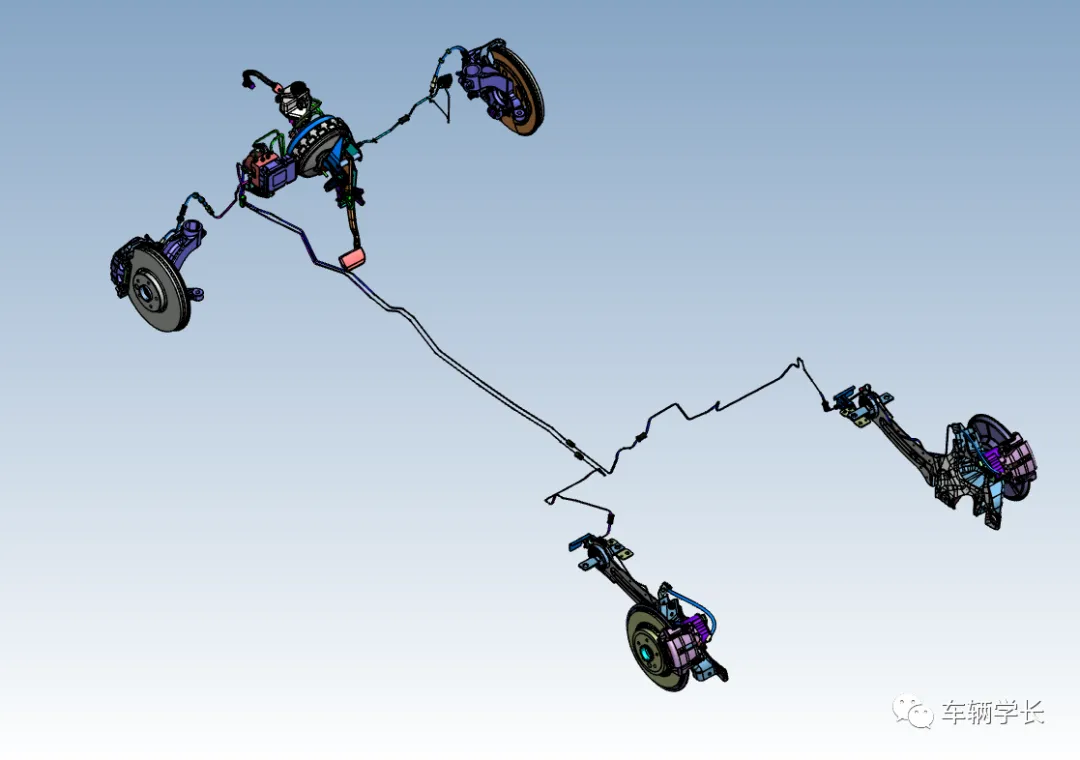

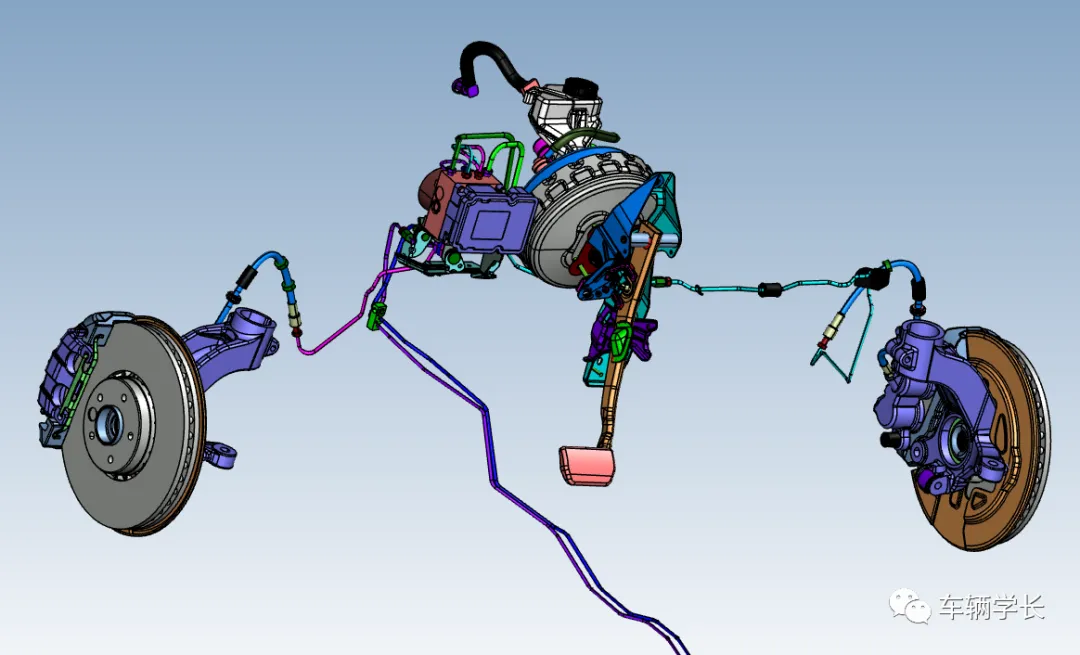

该2.0T SUV制动系统采用（前后盘式制动）布局，前制动系统包含（制动盘、制动卡钳、转向节、控制臂）等核心部件，后制动系统除制动盘、卡钳外，还集成了（驻车制动机构）。从数模可见，制动管路采用（硬管+软管）组合设计，硬管保证高压下的刚性与稳定性，软管则适配悬架运动时的位移需求，整体布局遵循“短路径、低弯折”原则，减少制动液流动阻力。

【结构组成讲解】

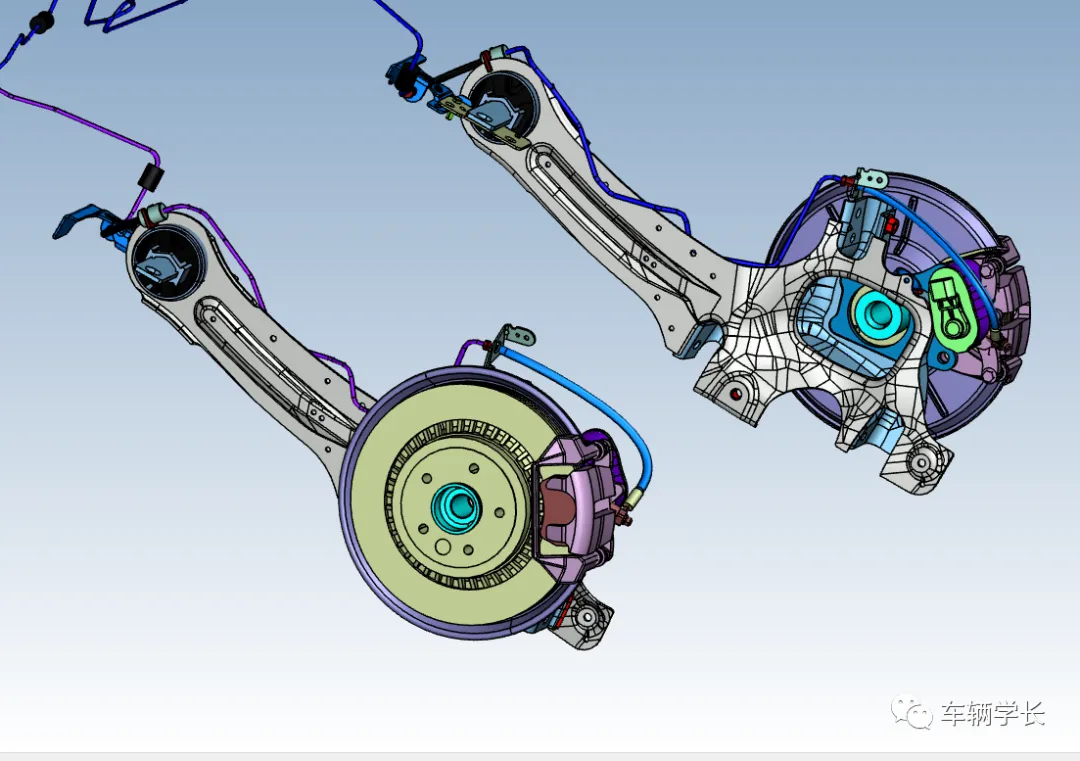

制动执行端：前后轮均配备（通风式制动盘）（从数模纹理可推测，部分车型可能采用打孔通风盘，需结合实际设计），前制动卡钳为（多活塞卡钳）（数模中卡钳体积与活塞布局显示，其目的是提升制动力与热稳定性），后卡钳集成驻车制动电机（数模中紫色电机部件），实现电子驻车功能。

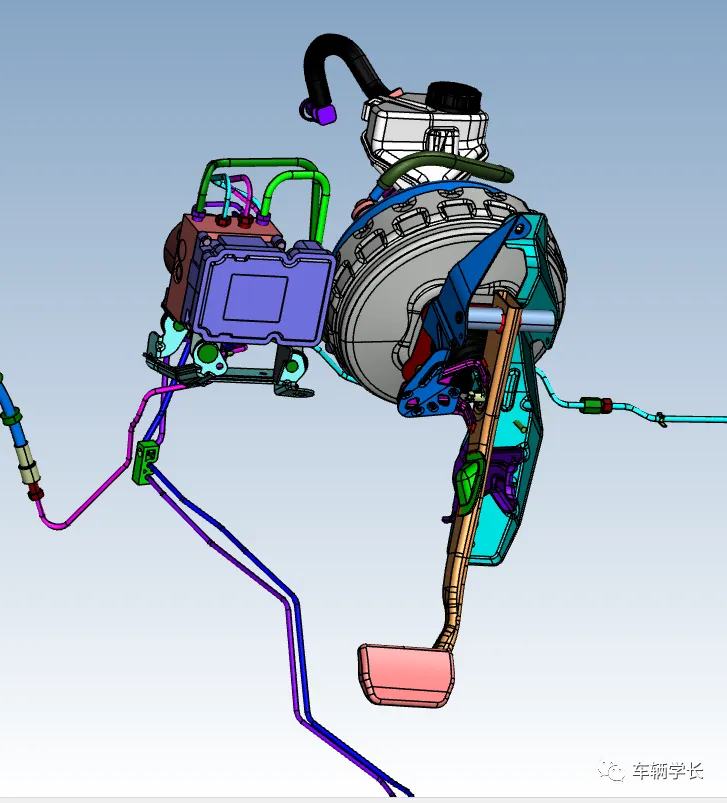

制动控制端：包含（制动主缸、真空助力器、制动液储液罐、ABS泵体）。真空助力器通过（真空管）连接发动机进气歧管（或电动真空泵，2.0T车型若为涡轮增压，需关注真空源设计），为制动踏板提供助力；ABS泵体（数模中蓝色模块）集成（压力传感器、电磁阀），实现防抱死与制动力分配功能。

管路与连接件：制动管路采用（钢质硬管）（数模中蓝色、紫色管路，部分区域为软管），硬管通过（管夹）固定在车身纵梁与悬架支架上，软管则连接硬管与制动卡钳，采用（快插式接头），保证密封性与装配效率。

【工作原理讲解】

驾驶员踩下制动踏板，（制动主缸）将机械力转化为液压，通过制动管路传递至各制动卡钳；（真空助力器）放大踏板力，降低踩踏强度。制动液推动卡钳活塞，使（制动摩擦片）夹紧制动盘，通过摩擦力将车辆动能转化为热能，实现减速。ABS泵体实时监测轮速，当检测到车轮抱死趋势时，（电磁阀）快速调节管路压力，使车轮保持滚动状态，提升制动稳定性。电子驻车时，（后卡钳电机）驱动驻车制动机构，夹紧后制动盘实现驻车。

【CAD图（CATIA数模）深度技术解读】

数模显示，制动盘与轮毂的（安装定位基准）采用（中心孔+螺栓孔）设计，中心孔保证同轴度，螺栓孔（一般为5颗或6颗，需结合车型）采用（过盈+防松设计），防止制动盘在高扭矩下松脱。

制动卡钳与转向节（或后轴支架）的连接采用（高强度螺栓），数模中螺栓标注（等级≥10.9级），保证在制动力与振动下的可靠性；卡钳活塞与摩擦片的（间隙）通过数模可推测，设计值为（0.1 - 0.3mm），需在装配时严格控制，避免拖滞或异响。

制动管路的（走向与固定）：硬管沿车身纵梁内侧布置，管夹间距（参考行业通用标准，一般≤300mm），软管与硬管的连接点避开（高温、运动干涉区），数模中软管长度与角度适配悬架（上下跳动量与转向角），需通过（运动仿真）验证，确保极限工况下不与其他部件干涉。

绘图技巧方面，CATIA数模绘制时，（制动系统需关联悬架与车身数模），采用（自下而上）的装配方式，先创建（制动盘、卡钳、主缸）等零件，再通过（约束、贴合、对齐）等命令装配；管路设计可使用（“管道设计”模块），自动生成硬管与软管的过渡，标注时需明确（管径、壁厚、材料）（如硬管为ST37.4，软管为EPDM橡胶），接头处标注（扭矩要求）（如快插接头装配扭矩5 - 8N·m）。

总结来看，该2.0T SUV制动系统设计围绕“安全、可靠、轻量化”展开，结构上集成电子驻车与ABS功能，布局上优化管路与部件连接。绘图时需关注（多系统关联、运动干涉、制造工艺）等细节。你在汽车制动系统设计或CATIA绘图中，有哪些实用经验？评论区交流。
