端到端自动驾驶基础之BEV白话拆解:一文读懂FastBEV和BEVFormer,LSS与Transformer BEV 两条不同技术路线
现在选智能车，不管是十几万家用车，还是几十万旗舰车型，你都会看到一个核心关键词：BEV自动驾驶。
很多人只知道BEV是鸟瞰视角，能让车子看得更准、开得更稳。但绝大多数人不知道：目前车企量产的BEV技术，分为两条完全不同的技术流派。两者的体验、成本、技术上限，差距极大。一条是LSS改良的FastBEV：主打低算力、低成本，是平民城市NOA的主力军。另一条是Transformer架构BEVFormer：主打高精度、时序记忆、全场景稳定，是高端旗舰的专属黑科技。日常开车体验有什么区别？为什么高端车不用FastBEV，平价车不上BEVFormer？本文全程白话拆解，带你彻底搞懂FastBEV与BEVFormer的底层逻辑、优劣短板、车企选型逻辑，读懂当下智能车的真实差距。先搞懂核心：什么是BEV？为什么它能颠覆自动驾驶？

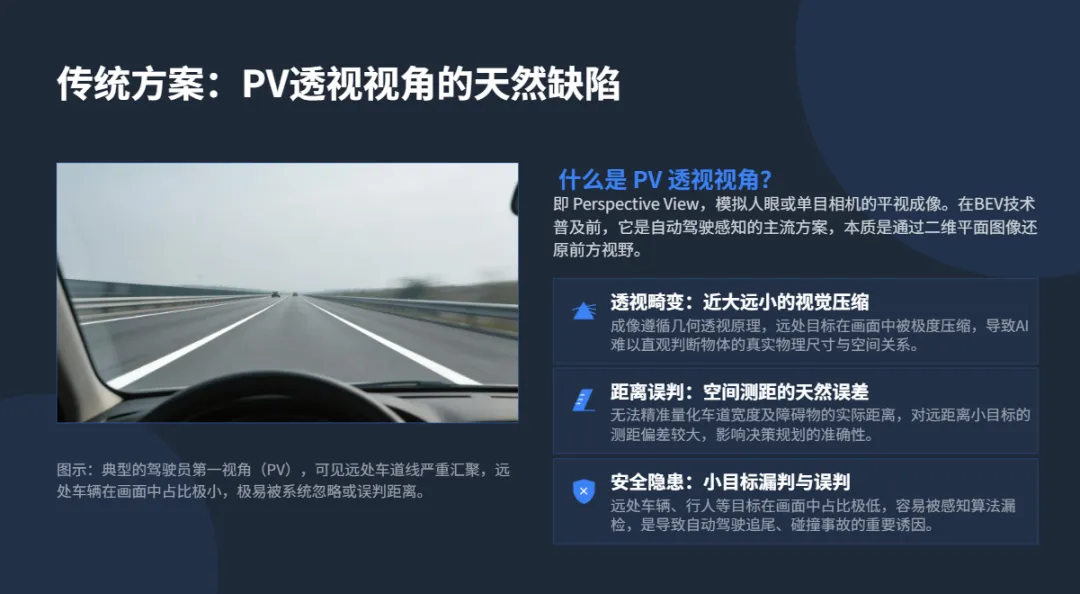

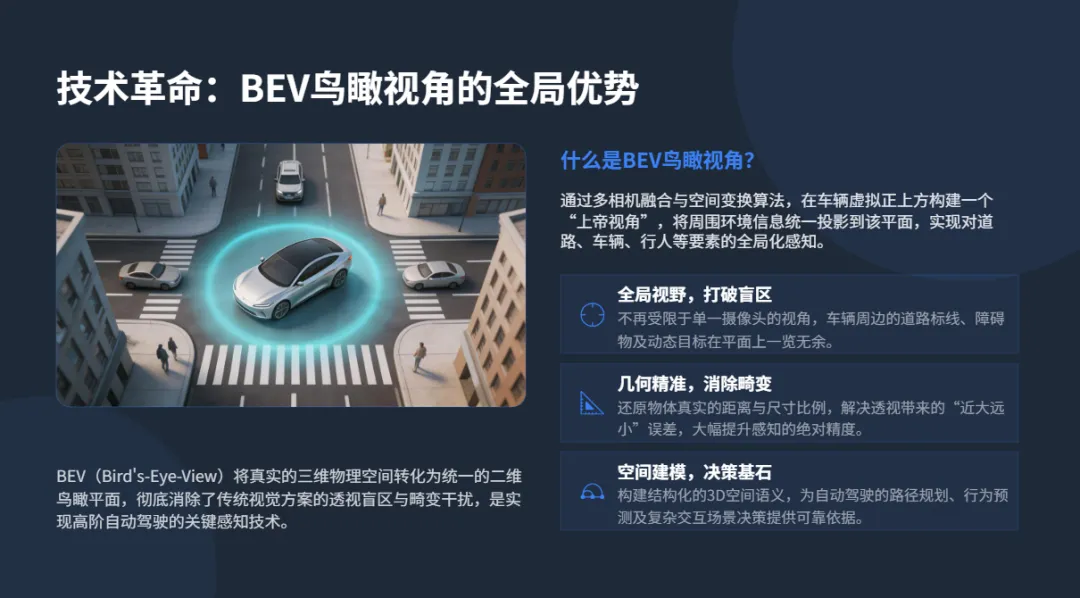

在BEV普及之前，自动驾驶用的是PV透视视角，也就是人眼、车载相机的平视画面。这种视角天生有硬伤：画面是2D平面，没有真实空间逻辑。近处物体显大，远处物体显小，车子很难精准判断车距、车道宽度和障碍物位置，非常容易误判、漏判。一句话彻底分清：PV是人眼平视，容易看错距离；BEV是车顶上帝俯视，全局空间精准无畸变。你可以把BEV理解为：车顶装了一台垂直向下的高空相机。周边道路、车道、车辆、行人全部平铺展示，位置、距离一目了然，彻底解决平视画面的透视畸变问题。像素图像坐标 → 相机坐标 → 自车坐标 → 世界坐标通过相机内外参标定，把2D像素画面，精准映射到真实3D空间。两大BEV路线真正的核心差距，不在坐标变换，而在如何生成最终的BEV鸟瞰地图。FastBEV靠人工规则升维拼图，主打高效、省钱、够用。BEVFormer靠AI注意力自主学习融合，主打精准、稳定、全能。路线一：量产性价比之王——LSS架构 FastBEV

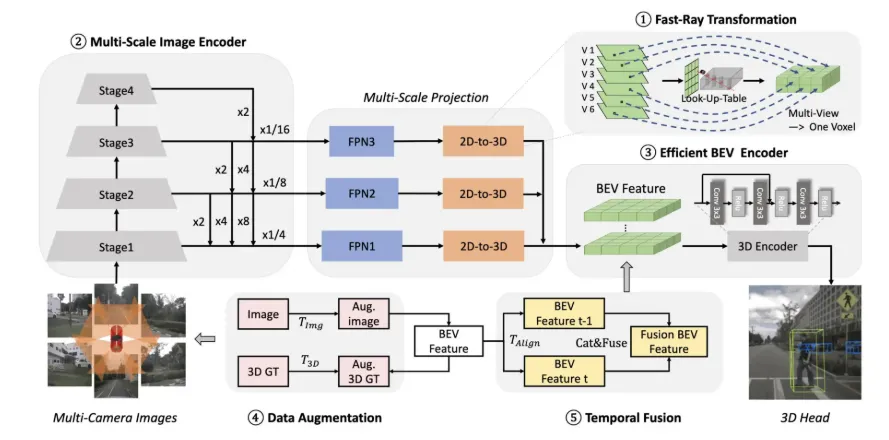

目前十几万家用智能车、入门城市NOA车型，绝大多数搭载的都是FastBEV。它基于2020年经典LSS架构改良，是行业最早落地、最成熟的纯视觉BEV方案。作为量产轻量化版本，FastBEV的优势可以概括为两个字：快、省。低算力、低功耗、高帧率，完美适配普通车载芯片，极其适合量产走量。先放一张图，来讲解下详细过程（不喜看模型原理的朋友可以跳过，直接看第二节）。这是一套多相机纯视觉 BEV 鸟瞰 3D 感知端到端模型流水线，整体分为 5 大核心模块，从输入多目摄像头图像，最终输出 3D 检测结果，下面分模块逐段解析：多相机原图 → ④数据增强 → ②多尺度图像编码器提取 2D 多分辨率特征 → 多尺度 FPN 融合 → ①Fast-Ray 2D→3D 投影，把多图特征映射到统一 BEV 体素空间 → 多尺度 BEV 特征融合 → ③高效 BEV 编码器提取空间特征 → ⑤时序融合（历史 BEV + 当前 BEV 拼接融合） → 3D 检测头输出障碍物 3D 框① Fast-Ray Transformation 快速光线投影（2D-to-3D 核心）作用：把 6 路相机 2D 图像特征映射到统一 BEV 鸟瞰网格，是视觉 BEV 的核心几何转换模块。核心机制：预先构建查找表 Look-Up-Table，提前算好图像每个像素射线对应 BEV 体素的映射关系，推理时直接查表，不用实时复杂几何计算，大幅提速；逻辑：多视角图像的同一条空间射线，会聚合到同一个 BEV 体素（Voxel）内，完成 2D 像素特征→3D 鸟瞰特征的升维转换；优势：相比传统深度估计、显式逆投影，查表方式计算高效，适配实时自动驾驶。② Multi-Scale Image Encoder 多尺度图像编码器负责提取图像多层级 2D 特征，兼顾远近物体识别：主干 4 级下采样 Stage1~Stage4，每级步长 ×2，得到 4 种分辨率原图特征；- FPN1：1/4 原图分辨率（高分辨率，利于近处小物体）
- FPN3：1/16 原图分辨率（低分辨率，利于远处大物体）
三层独立送入各自 2D-to-3D 分支，实现多尺度投影：近物用高分辨率特征、远物用低分辨率特征，解决远近物体尺度失衡问题。③ Efficient BEV Encoder 高效 BEV 编码器接收三层投影完成后的多尺度 BEV 特征，做空间卷积提取全局鸟瞰特征：- 堆叠多层 3×3 卷积 + ReLU，逐层平滑、聚合局部邻域 BEV 信息；
- 输出统一尺寸、统一通道的 BEV Feature，作为空间基础特征；
- 轻量化卷积设计，保证 BEV 特征提取速度，适配车载实时推理。
④ Data Augmentation 多模态联合数据增强训练阶段专用，同时对齐图像、3D 真值的变换，避免标签错位：- 图像分支：对原图做变换 T_{Img}（翻转、缩放、裁剪、色彩抖动等），得到增强图像；
- 3D 真值分支：同步对 3D 标注框 GT 做几何变换 T_{3D}，保证图像变换后 3D 框坐标同步修正；
- 输出成对匹配的增强图像 + 增强 3D 标签，用于监督训练，提升模型泛化能力。
⑤ Temporal Fusion 时序 BEV 融合- BEV Feature t：当前帧实时生成的 BEV 特征；
- BEV Feature t-1：上一帧存储的历史 BEV 特征；
- T_{Align}：运动对齐变换，根据自车里程计 / 位姿，把上一帧 BEV 坐标对齐到当前帧坐标系（消除车辆移动带来的坐标偏移）；
- Cat&Fuse：对齐后的历史 BEV 与当前 BEV 通道拼接 + 融合，融合得到 Fusion BEV Feature；
- 作用：时序融合能累积远处微弱物体特征、减少单帧漏检，提升低速 / 弯道场景感知鲁棒性。
接收融合后的时序 BEV 特征，输出最终感知结果：- 输出画面可视化：障碍物 3D 包围盒、类别、位置、朝向、速度等自动驾驶所需 3D 感知信息。
- 多尺度图像 + 多尺度投影：分层处理近、中、远物体，解决单尺度特征远小近大缺陷；
- Fast-Ray 查表投影：2D 转 BEV 几何映射极致提速，满足车载实时性；
- 轻量化 BEV 卷积编码器：鸟瞰空间特征提取开销低；
- 时序 BEV 融合：利用历史帧信息强化远距离感知；

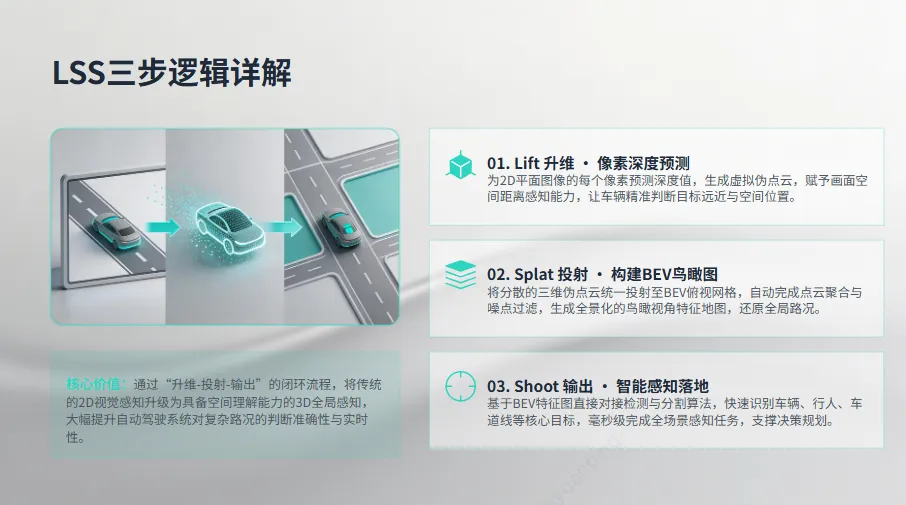

LSS没有任何技术玄学，只需三步，就能看懂整套感知逻辑：第一步：Lift升维——给2D照片“测距离”
Lift环节的作用，就是给每一个像素预测深度。简单说：让车子知道眼前每一个物体，离自己到底有多远。结合相机外参定位，2D像素直接升级为真实3D空间点，生成虚拟伪点云。不用激光雷达，也能模拟出类似激光雷达的空间感知效果。第二步：Splat投射——3D点云拼成BEV俯视图
车辆提前把周边道路划分为无数均匀的BEV方格，像一张空白的俯视地图。所有3D伪点云（视觉像素对应的距离点），统一投射到对应网格中。同一网格内的特征自动加权、降噪、聚合，最终拼成一张完整干净的BEV鸟瞰特征图。第三步：Shoot输出——对接感知任务
快速识别车辆、行人、车道线、可行驶区域，完成全套自动驾驶感知任务。FastBEV：LSS的量产轻量化升级
原生LSS精度不错，但计算繁琐、推理慢、算力开销大，并不适合车载实时运行。而FastBEV针对量产场景，做了极致轻量化优化。简化深度预测模型、优化网格聚合逻辑、剔除冗余计算。几乎不损失基础精度的同时，大幅降低算力压力，推理速度拉满。这也是十几万家用车纷纷搭载它的核心原因：普通芯片就能带动，不用堆高端硬件，造车成本更低，性价比极高。FastBEV核心短板
性价比拉满的同时，FastBEV的短板也非常明显，整套方案极度依赖深度预测准确率。白天光线好、路况规整时表现稳定。但夜间、逆光、雨雾、远距离窄车道，很容易出现深度偏差，导致感知不准。而且FastBEV没有记忆能力，属于「单帧感知」。只看当前一瞬间画面，看不懂路况变化。遇到遮挡、横穿行人、动态车流，容错率低，极限场景稳定性一般。路线二：高端旗舰标配——Transformer架构 BEVFormer

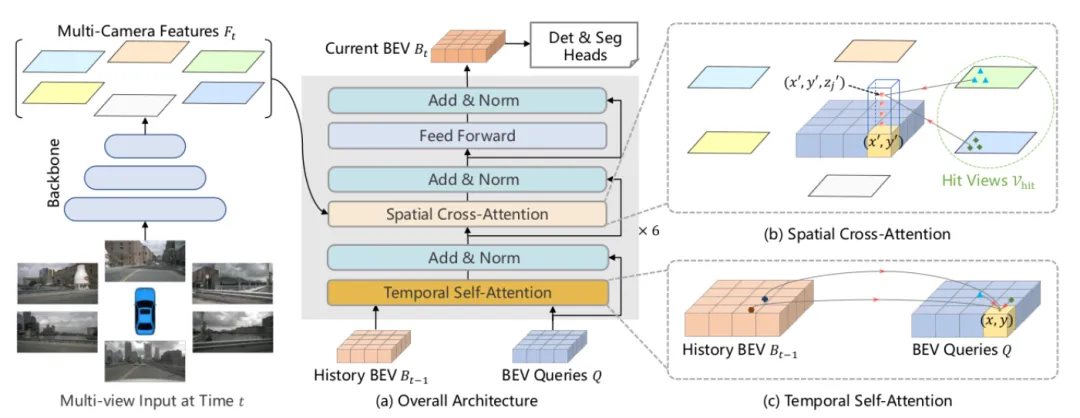

如果说FastBEV是“够用、划算、接地气”，那BEVFormer就是“精准、稳定、上限极高”的旗舰方案。2022年ECCV发布的BEVFormer，是BEV感知领域的里程碑算法。它彻底抛弃LSS“先估深度、机械拼图”的老思路，依托Transformer注意力机制，实现AI自主学习、智能融合，是目前高端全场景NOA的核心底座。同样先放一张经典的图，来讲解下详细过程（不喜看模型原理的朋友可以跳过，直接看第二节）。这是基于双重注意力机制（空间交叉注意力 + 时序自注意力） 的多目视觉 BEV 感知模型，完全用 Transformer 替代传统投影 / 卷积，分为三大块：多相机图像编码、双层注意力 BEV 编码器、检测分割头，下面分模块详解。1、左侧输入：Multi-view Input at Time t 多相机输入分支输入：自动驾驶 6 路环视相机同步图像（前、左前、右前、左后、右后、后视）。Backbone 图像主干：多层 CNN 骨干网络，对每张单目图像提取 2D 视觉特征，输出 Multi-Camera Features F_t（6 张不同尺寸 / 通道的图像特征图）。输出：6 路图像特征送入中间 BEV Transformer 编码器，作为空间交叉注意力的 Key/Value。2、中间主体 (a) Overall Architecture：BEV Transformer 编码器（堆叠 6 层相同 Block）每一层 Block 固定两层注意力串联：时序自注意力 Temporal Self-Attention → 空间交叉注意力 Spatial Cross-Attention，搭配标准 Transformer 残差结构（Add & Norm + Feed Forward）。- BEV Queries Q：可学习的 BEV 网格查询向量，对应鸟瞰图每一个(x,y)网格，是整个 Transformer 的 Query；
- History BEV B_{t-1}：上一帧输出的历史 BEV 特征图；
- Multi-Camera Features F_t：当前帧 6 路相机 2D 图像特征。
- Temporal Self-Attention（时序自注意力）
- 输入：历史 BEV B_{t-1} + 当前 BEV Query Q
- 作用：对齐并融合前后帧 BEV 时序信息，对应子图 (c)；
- Spatial Cross-Attention（空间交叉注意力）
- 作用：把 2D 图像像素特征映射填充到 BEV 网格，对应子图 (b)；
- 输入：时序模块输出特征 + 6 路相机图像特征F_t
- Add & Norm 输出本层更新后的 BEV 特征
6 层堆叠后得到最终 Current BEV B_t 当前帧鸟瞰特征图。(b) Spatial Cross-Attention 空间交叉注意力（2D 图像 → BEV 网格映射）解决 “怎么把图像像素特征赋值给 BEV 鸟瞰网格”：- 取 BEV 网格中某一格坐标(x',y')，沿高度z_j'做 3D 射线投影，反向投影到 6 路相机图像平面；
- 筛选出能看到该 3D 空间点的相机视图，记为Hit Views $\mathcal{V}_{hit}$；
- 用 BEV 网格 Query，和这些命中相机的图像像素特征做交叉注意力计算，聚合图像视觉信息填充到该 BEV 格子；
- 本质：替代传统 Fast-Ray 查表、IPM 逆投影，用注意力自适应采样图像特征，精度更高，能处理遮挡、远距离弱特征。
(c) Temporal Self-Attention 时序自注意力（历史 BEV → 当前 BEV 融合）- 输入：上一帧历史 BEV B_{t-1}、当前帧 BEV Queries Q；
- 根据车辆里程计位姿，把历史 BEV 的空间坐标对齐到当前帧坐标系；
- 历史 BEV 里每个网格作为 Key/Value，当前 BEV 网格作为 Query，做自注意力匹配；
- 效果：累积多帧物体特征，减少单帧漏检，提升低速、弯道、远距离障碍物感知稳定性。
4、输出端：Det & Seg Heads 检测 / 分割双任务头堆叠 6 层 Transformer 后输出 Current BEV $B_t$ 统一鸟瞰特征图，送入两个任务分支：- 3D 检测头：输出车辆、行人、非机动车等障碍物的 3D 包围框、位置、尺寸、朝向、速度；
- 分割头：输出道路、车道线、人行道、障碍物实例分割掩码；一套 BEV 特征同时支撑检测 + 分割多任务。

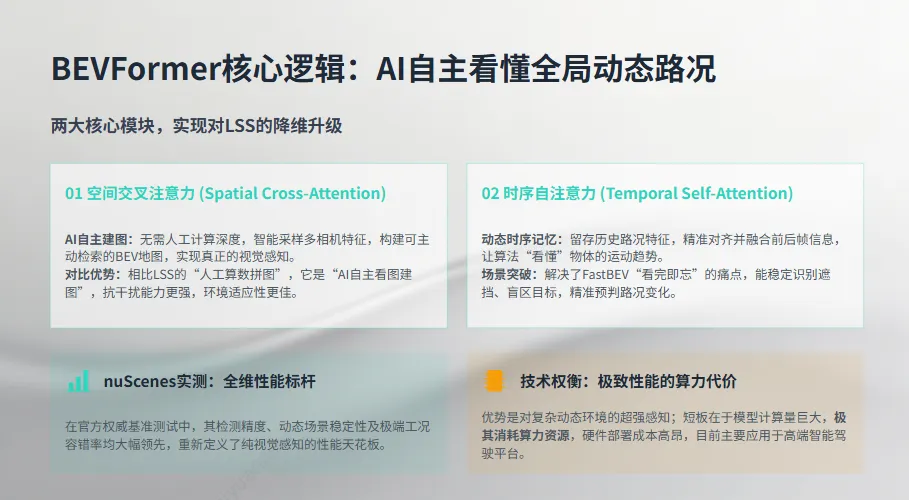

二、BEVFormer核心逻辑白话拆解：不用算深度，直接看懂全局路况
BEVFormer跳出传统感知框架，依靠两大核心模块，完成对LSS的全方位降维升级。模块一：Spatial Cross-Attention 空间交叉注意力
大白话理解：BEVFormer自带一张可主动检索的空白BEV俯视地图。多相机采集画面后，这张地图会主动联动所有视角，智能采样关键特征。不需要人工算深度，AI会自主判断、融合多相机信息，自适应能力极强。简单对比：LSS是人工算数拼图，BEVFormer是AI自主看图建图，抗畸变、抗干扰能力全面领先。同时搭配可变形注意力，只聚焦关键路况区域，砍掉无效计算，平衡高精度与算力消耗。模块二：Temporal Self-Attention 时序自注意力
BEVFormer碾压FastBEV的最大杀手锏：拥有时序记忆，能看懂动态路况。BEVFormer会留存历史路况，根据车辆行驶位移，精准对齐前后帧，实现时序融合。日常开车很常见：前车遮挡、路口行人窜出、弯道盲区。单帧感知很容易漏检。而BEVFormer结合多帧记忆，能预判路况变化，哪怕画面遮挡，也能稳定识别、精准决策。nuScenes官方数据集实测：带完整时序的BEVFormer，在精度、稳定性、容错率上，全面吊打无时序版本与传统LSS方案。BEVFormer的唯一短板：贵、吃算力

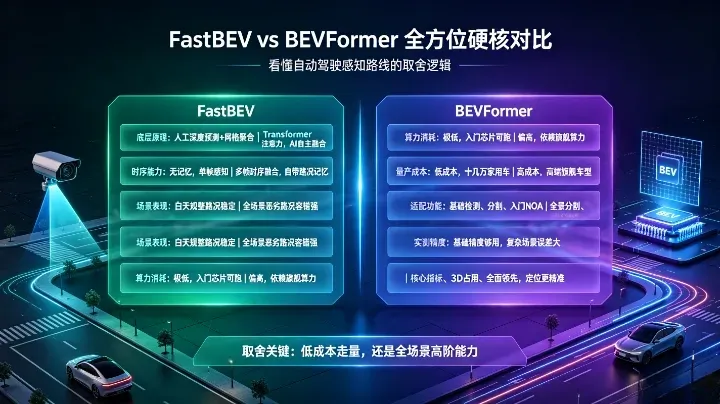

极致稳定的背后，是BEVFormer唯一短板：吃算力、成本高。Transformer注意力计算复杂，对车载芯片要求极高。只有高端旗舰算力平台才能实时运行，无法下放入门车型，硬件门槛更高。硬核对比：看懂FastBEV（LSS路线）vs BEVFormer（Transformer路线） 所有差异
为了让大家一眼看懂两种技术路线方案的取舍逻辑，本文整理了全方位的硬核对比，看懂就是懂行！底层原理
FastBEV：人工深度预测+网格聚合，规则化建模BEVFormer：Transformer注意力，AI自主智能融合时序能力
场景表现
FastBEV：仅适配白天规整路况，弱光、雨雾、盲区拉胯BEVFormer：全场景适配，恶劣路况容错率极高算力消耗
量产成本
适配功能
FastBEV：基础3D检测、道路分割、入门城市NOABEVFormer：全景分割、无图建图、3D占用网格、轨迹预测、端到端自动驾驶实测精度
FastBEV：基础精度够用，远距离、复杂场景误差偏大BEVFormer：mAP、NDS核心指标全面领先，定位极致精准落地场景拆解：两套方案分别适配什么用车场景？
1. FastBEV：家用车刚需代步，性价比最优解
对绝大多数普通车主来说，日常通勤、城市代步、高速巡航，路况规整、光线充足。这种场景下，FastBEV完全够用。它可以稳定识别车辆、行人、车道，支持跟车、变道、避障、基础城市领航。以极低的成本，给到用户主流智能驾驶体验，是车企走量车型的最优解。2. BEVFormer：全场景高阶自动驾驶专属
BEVFormer不只是简单的目标检测工具，它是高阶自动驾驶的完整技术底座。全景语义分割、MapTR无图高精建图、SurroundOcc 3D空间占用预测、CASPFormer动态轨迹预判。无论是复杂城区拥堵、夜间逆光、雨雾天气、弯道盲区、临时施工路段，它都能稳定输出。行业痛点与未来趋势：没有完美方案，只有最优取舍
1. 现有两大方案的核心痛点
FastBEV（LSS）痛点：技术上限低，极度依赖深度预测精度。复杂场景、恶劣天气容易感知偏差，撑不起高阶全场景NOA。BEVFormer痛点：算力需求高、推理延迟更高，依赖高端芯片，硬件成本门槛高，很难快速普及到入门车。2. 行业未来终极趋势：双线融合
行业早已告别“谁替代谁”的内卷，进入双线融合迭代的新阶段。用LSS轻量化结构压低算力与成本，用Transformer注意力补齐时序能力、提升全局精度。中端车型将全面普及「轻量化Transformer BEV」，抹平高低配智能驾驶体验差距，让高阶智能驾驶彻底普及。全文干货总结
1.FastBEV（LSS架构）
量产性价比之王，靠深度升维+网格聚合出BEV特征，低算力、低成本，适配家用车日常代步。2.BEVFormer（Transformer架构）
旗舰高精度方案，空间注意力融合多视角特征，自带时序记忆，全场景稳定性拉满，支撑端到端高阶自动驾驶。3.车企选型逻辑
走量家用车选FastBEV，平衡成本与体验；高端旗舰选BEVFormer，拉满智能驾驶上限。4.行业终极趋势
轻量化融合方案成为主流，打破成本与精度对立，实现高阶BEV全民普及。你觉得现在的智能车驾驶质感，最需要优化的是平顺性还是预判能力？欢迎评论区交流！喜欢硬核智驾干货，欢迎关注AI研习干货、点赞、转发、收藏，后续持续更新自动驾驶端到端技术前沿内容！文章整理不易，尤其是图片，如果认可内容可任意打赏，点击下方👇喜欢作者，您的认可，是我们更新的动力❤️❤️❤️
