[电机]:怎样设计一台电动汽车用扁线异步电机?

针对新能源汽车对高效率、低成本驱动电机的需求，提出并优化了一种扁线异步电机设计方案。

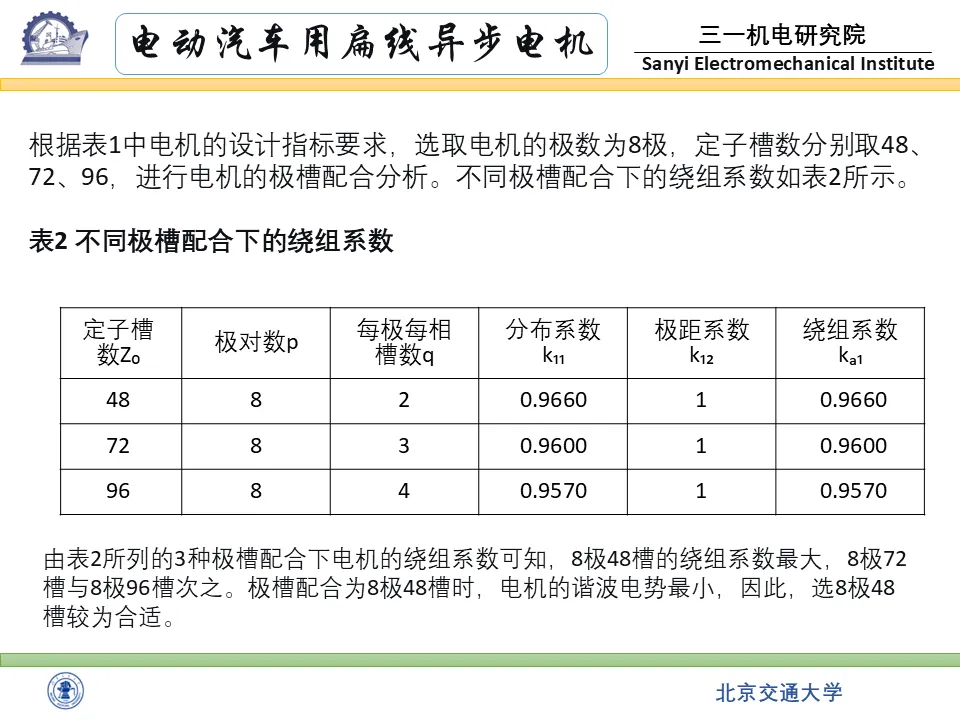

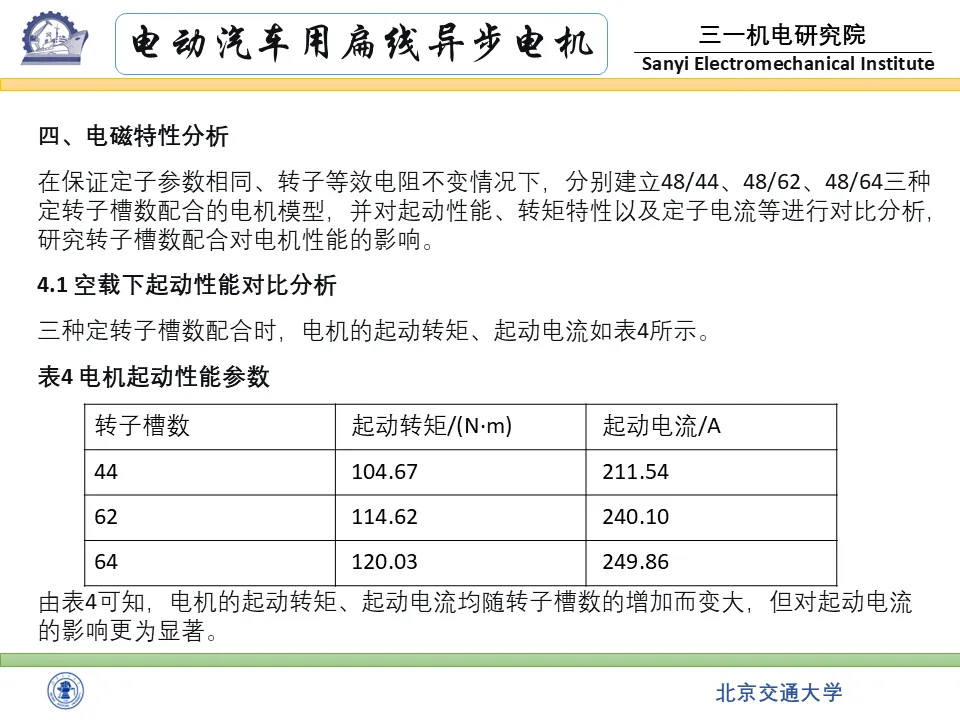

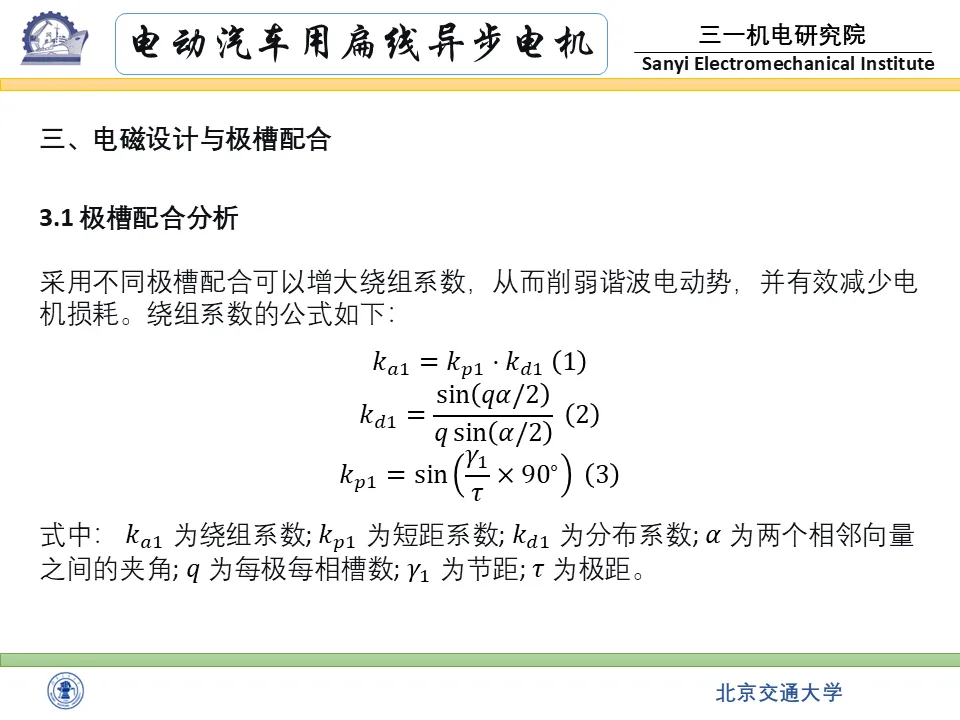

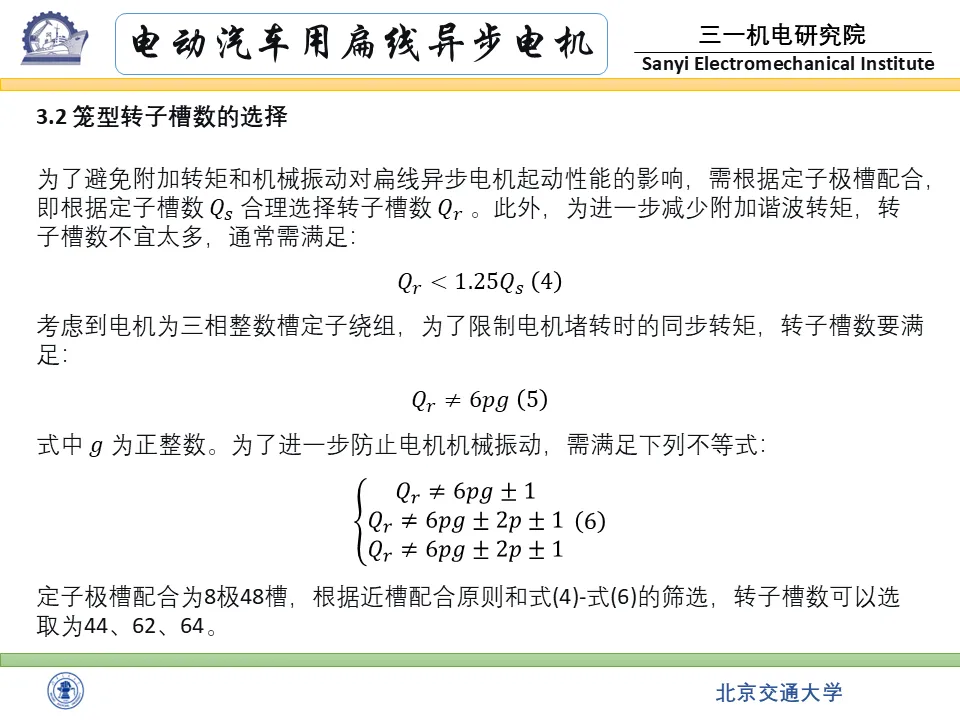

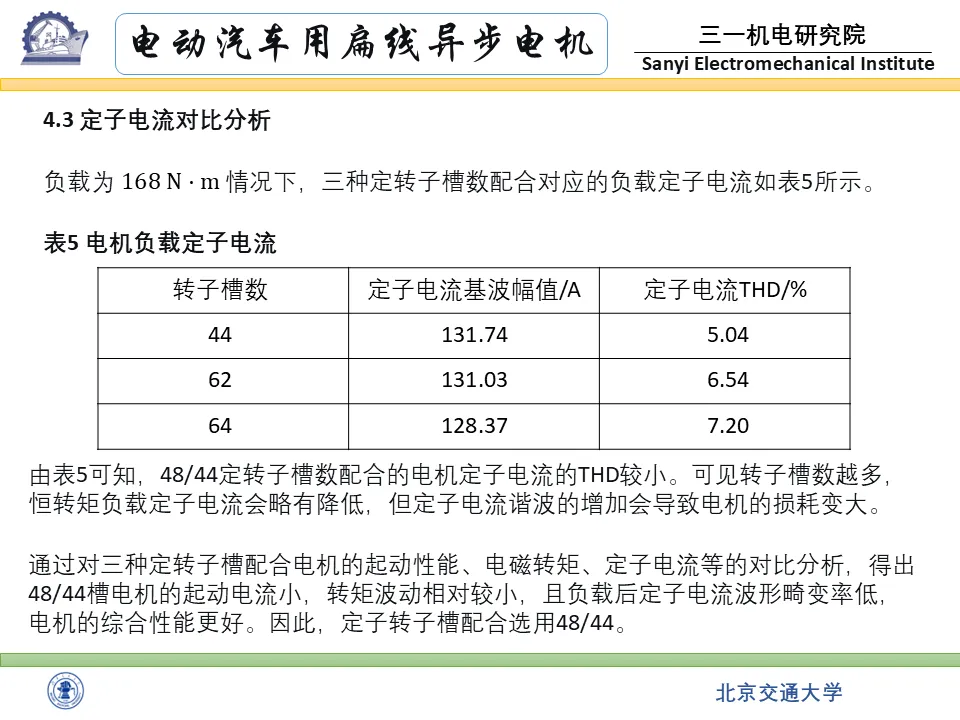

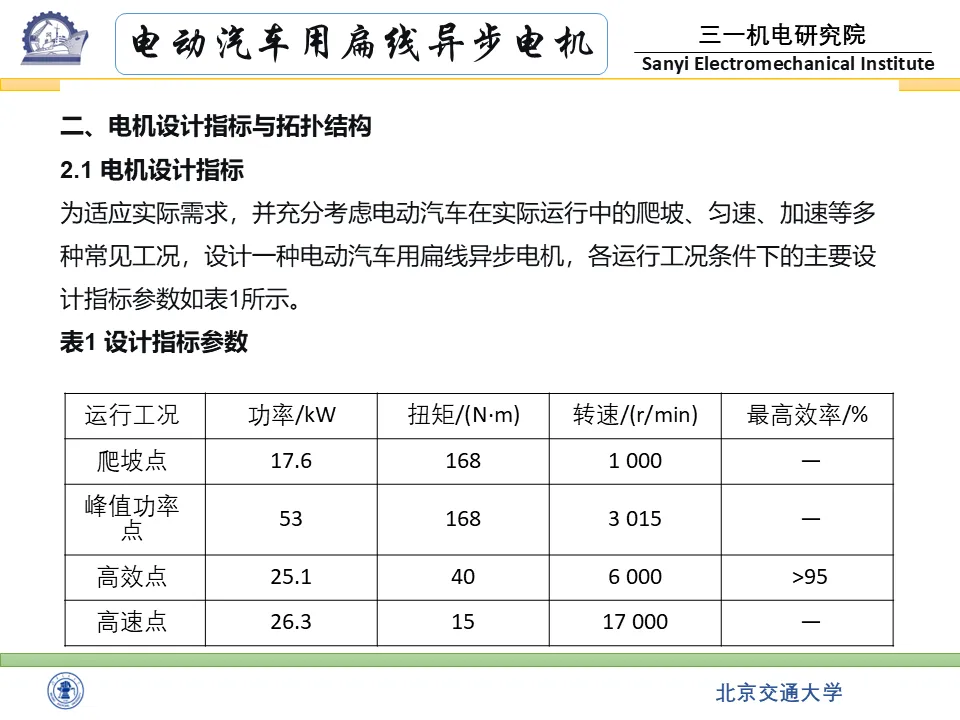

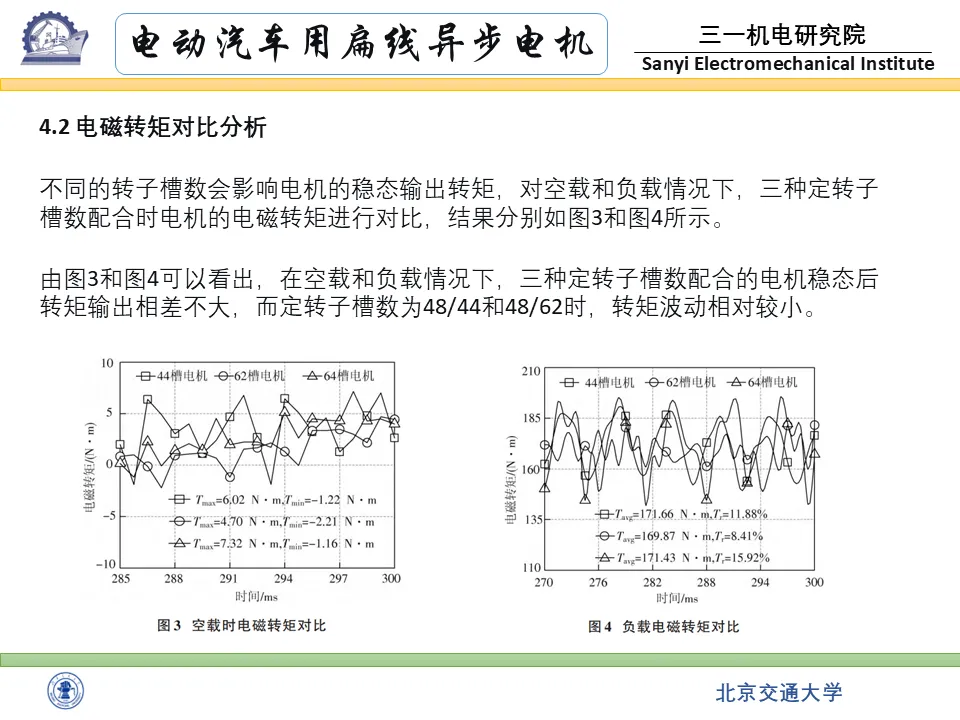

融合了异步电机结构简单与扁线绕组槽满率高的双重优势，首先依据电动汽车典型工况确定了电机设计指标，并通过分析极槽配合与定转子槽数配合规律，优选出8极48槽定子与44槽转子的组合，该组合表现出更优的起动性能与更低的电流谐波。

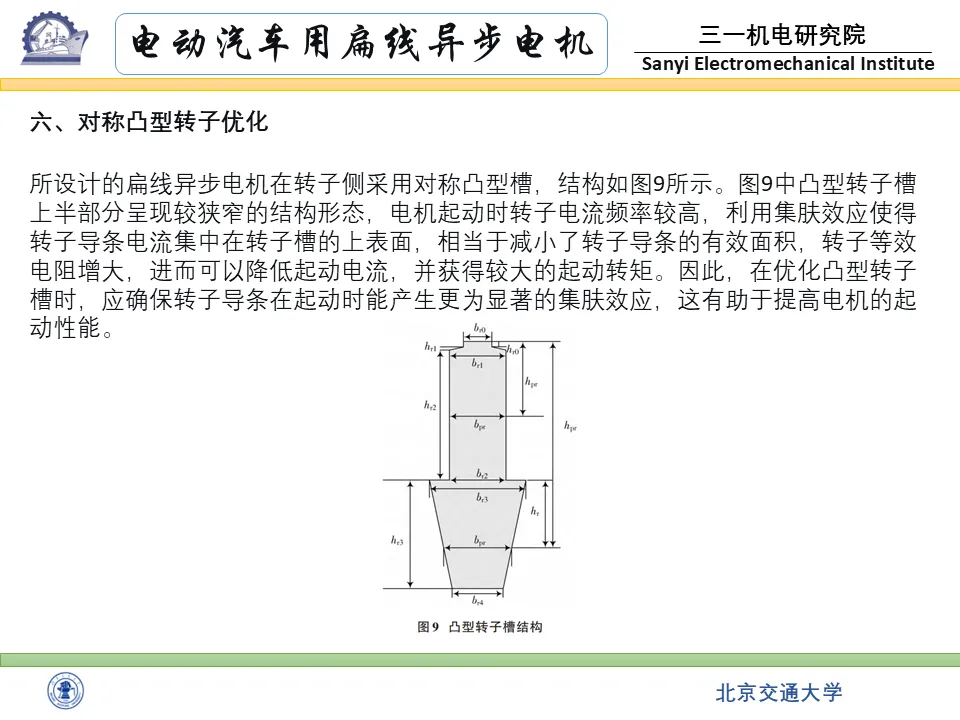

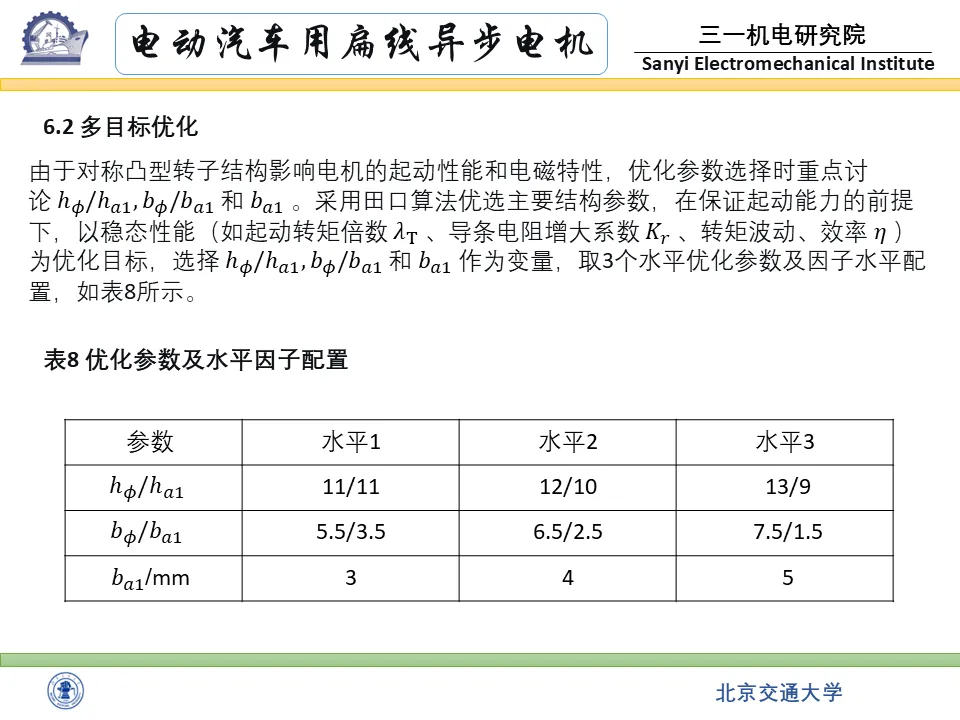

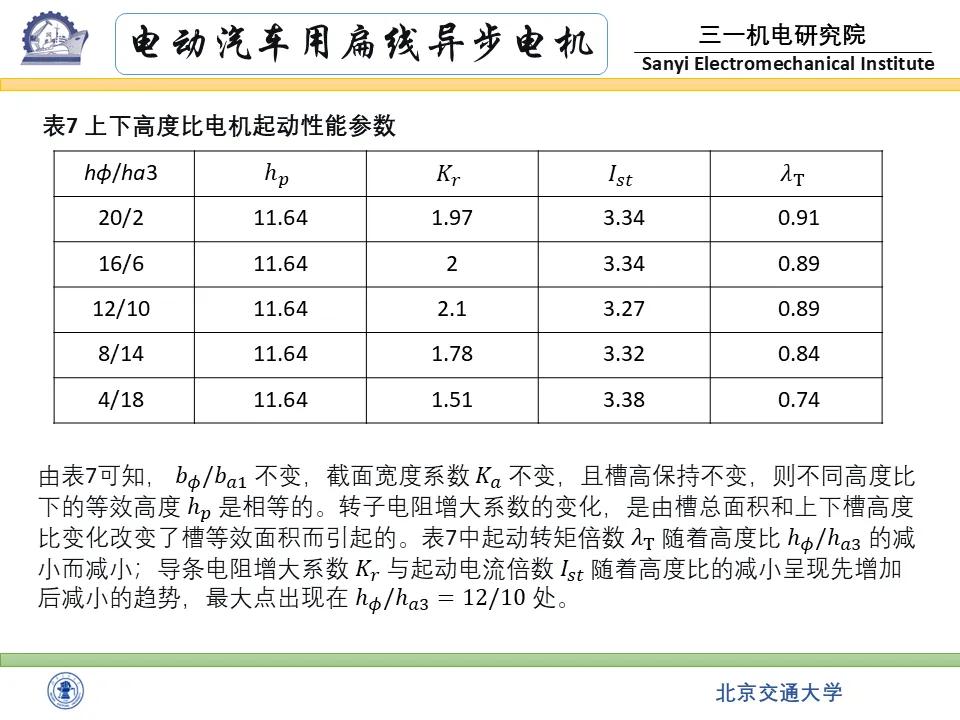

研究进一步采用田口法对转子凸型槽进行多目标优化，显著提升了集肤效应，使起动转矩提高6%。

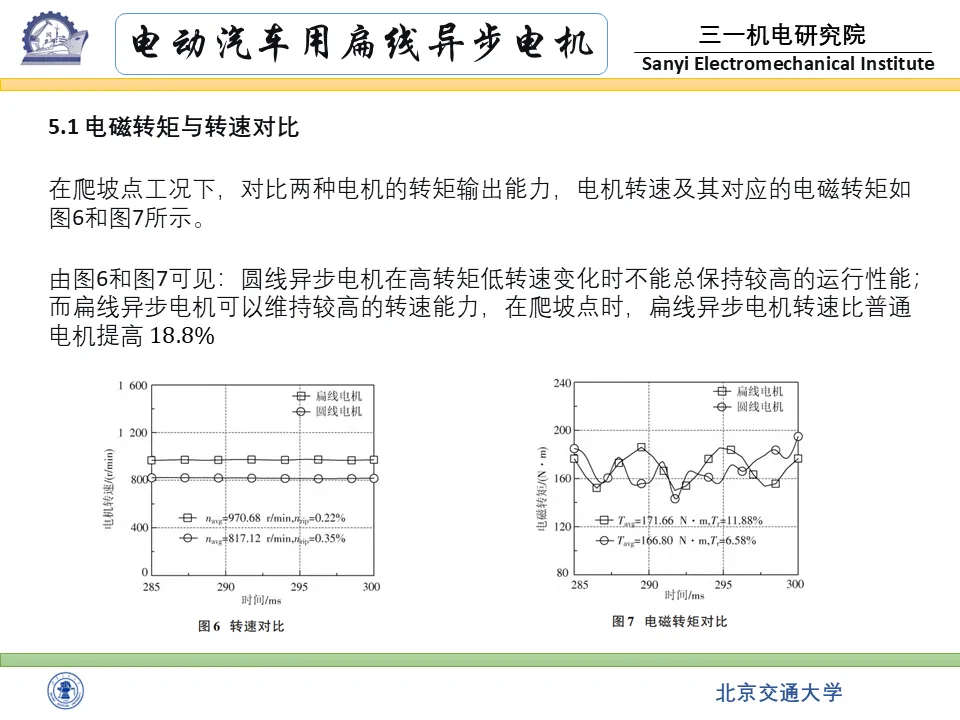

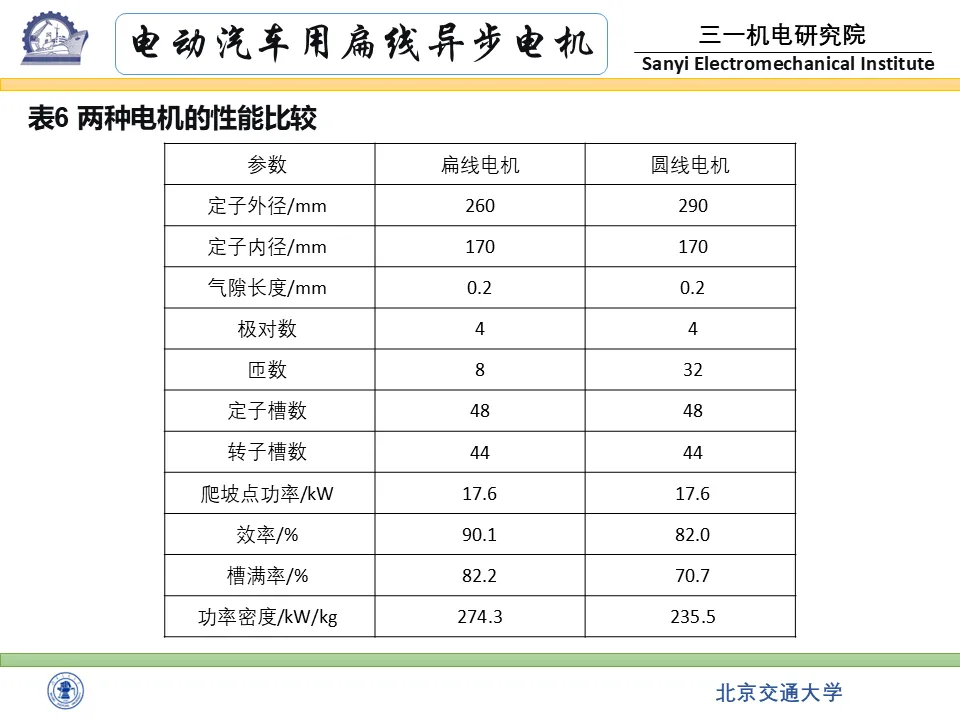

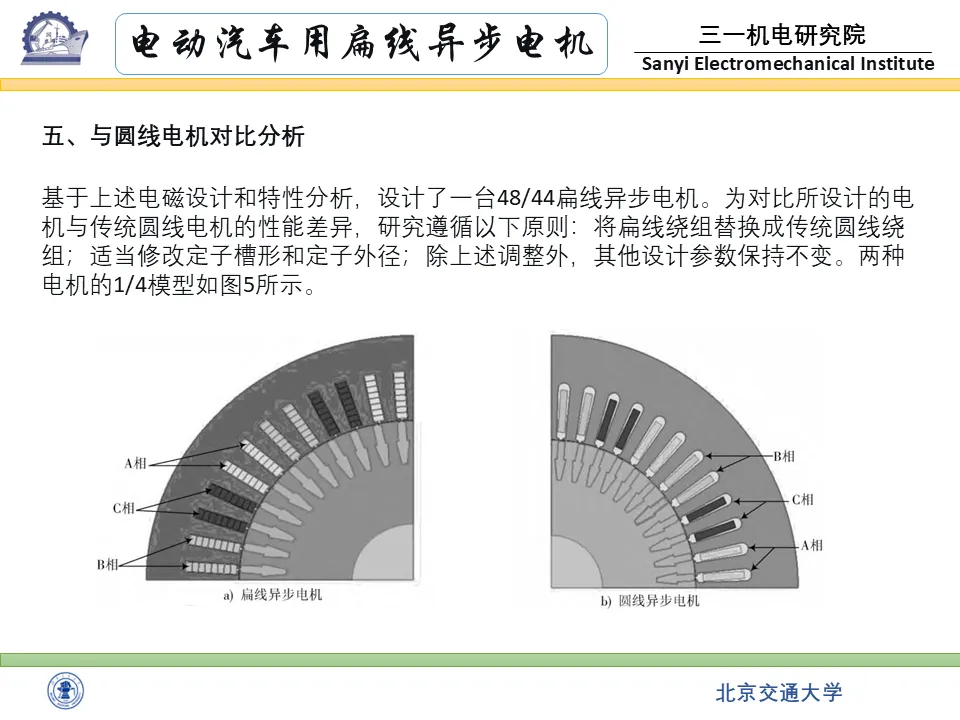

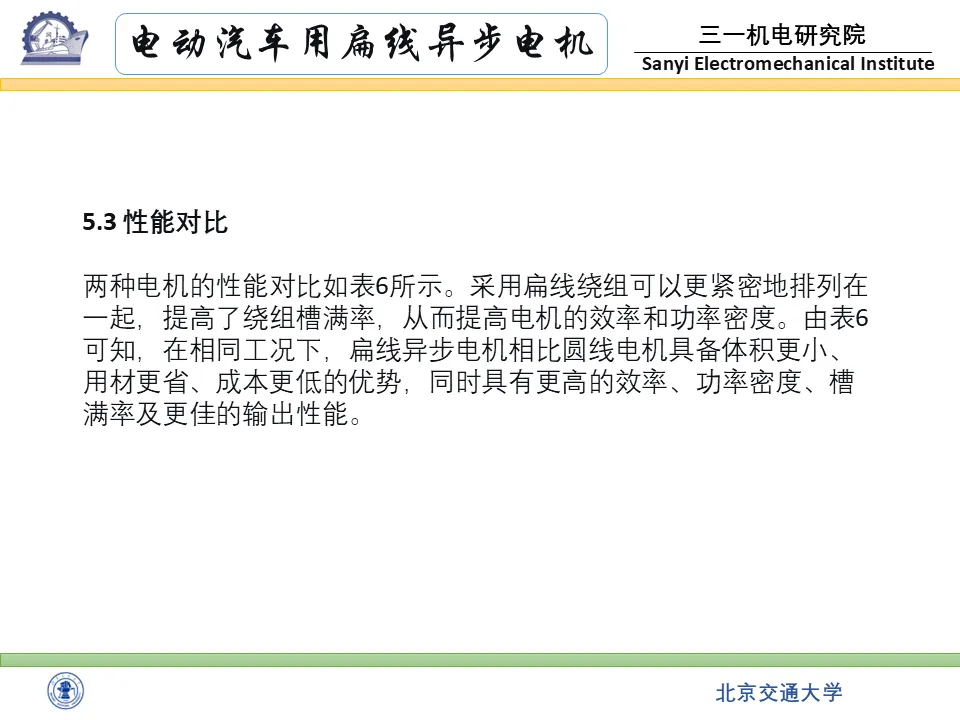

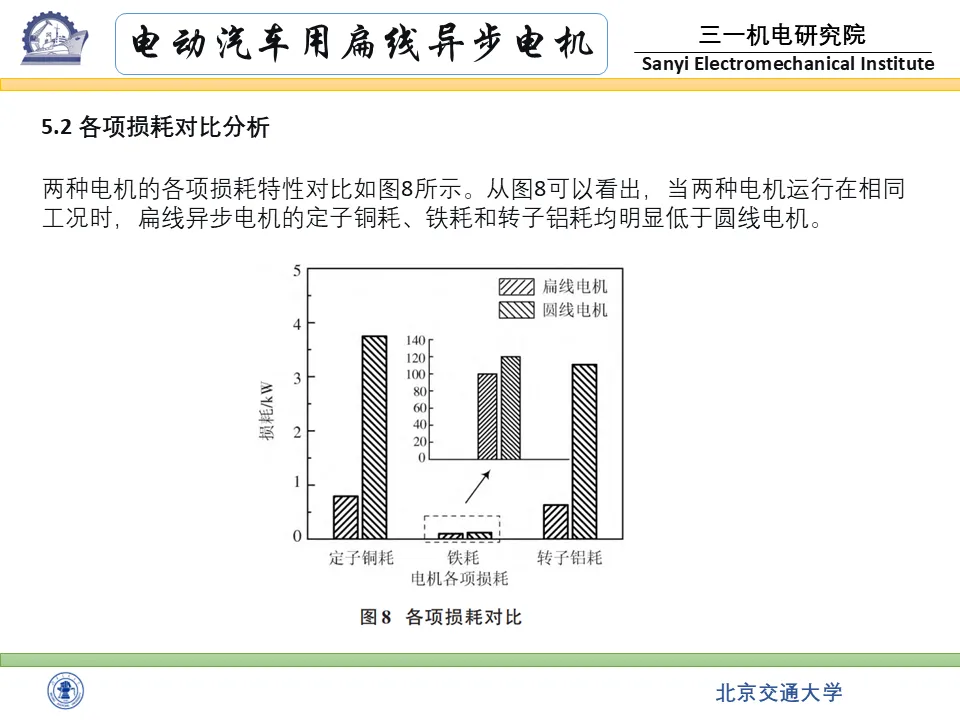

与圆线异步电机的对比分析表明，所设计的扁线电机在效率、功率密度和槽满率上均具有明显优势。

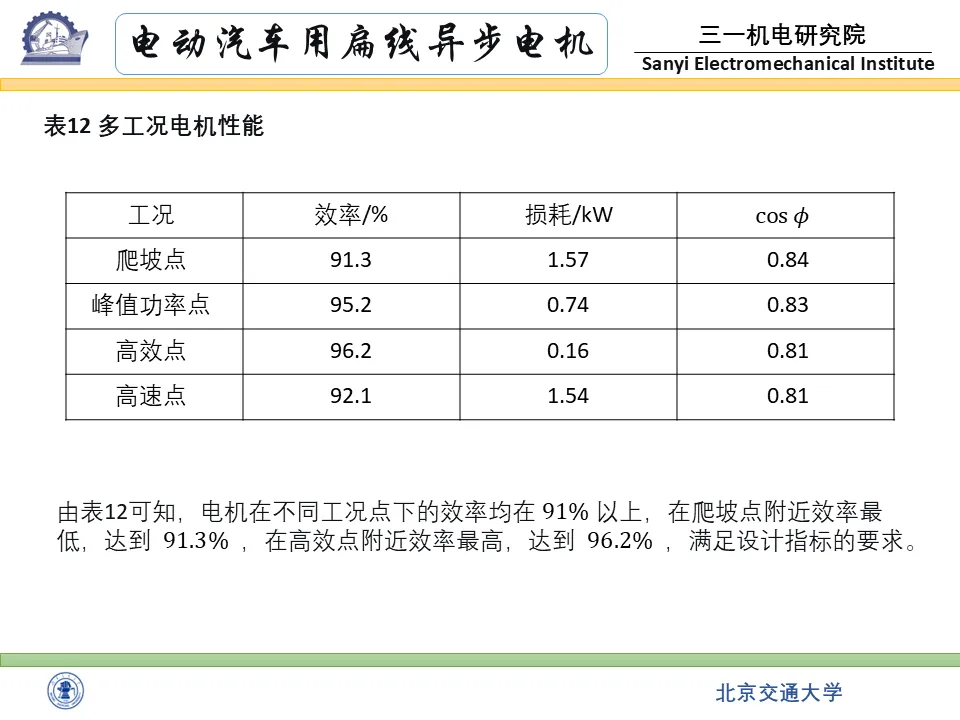

最终，多工况运行特性分析验证了电机性能，其在爬坡点和高效点的效率分别达到91.3%和96.2%，宽高效区特性满足了电动汽车的实际运行要求。
