作为紧凑级家用 SUV 的热门车型，某代 35SUV 凭借大空间实用性与城市通勤适配性占据市场份额，其整车 CATIA 模型是理解 SUV 正向开发逻辑的核心载体。本文结合 CATIA 整车 3D 模型，从结构设计、图纸解读到绘图技巧全维度解析，为汽车设计从业者提供实操指导。

1. 核心结构设计

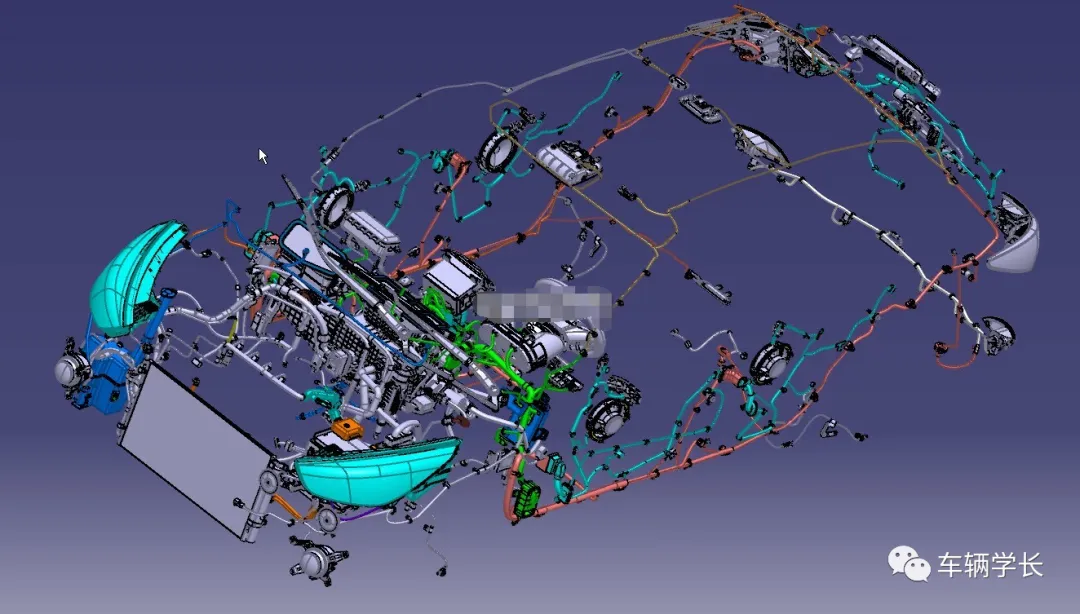

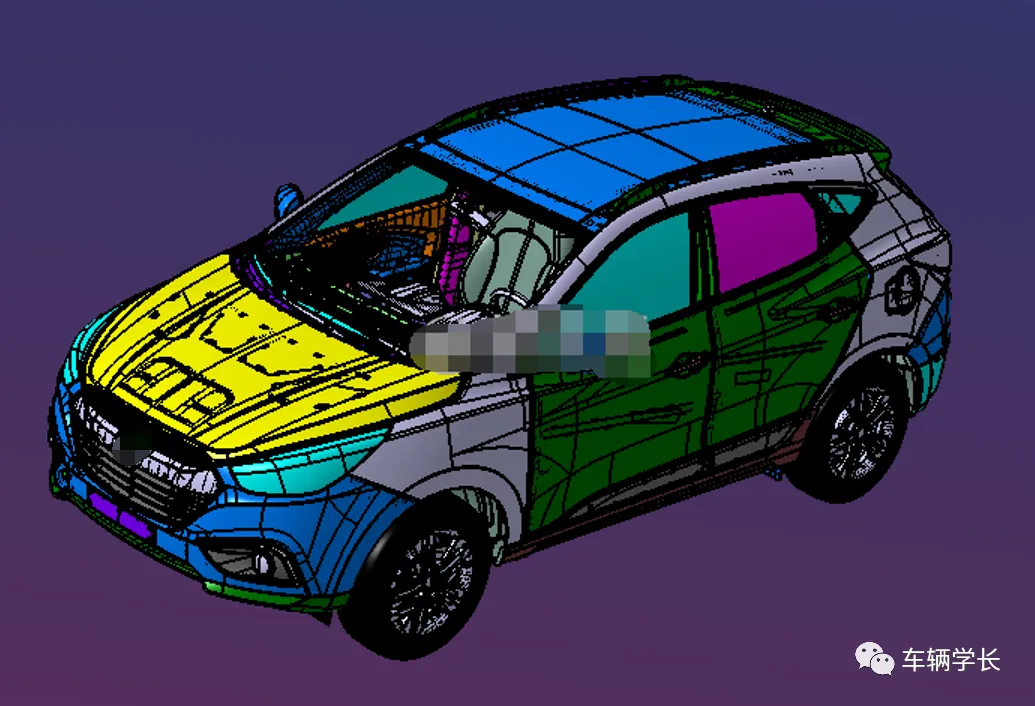

某代 35SUV 的核心设计围绕承载式车身平台展开，采用前麦弗逊 + 后多连杆的悬架组合，实现操控性与舒适性的平衡。从 CATIA 模型可见，车身采用笼式安全结构，A/B/C 柱及门槛梁采用1500MPa 热成型钢，占车身骨架重量的 28%，大幅提升碰撞安全性。整车布局遵循短前悬 + 长轴距设计逻辑，轴距占车长比例达 60%，最大化拓展后排乘坐空间与后备箱容积，同时通过低重心设计（车身高度控制在 1.6m 以内）降低侧倾风险，适配城市道路的操控需求。设计中需重点匹配车身扭转刚度与悬架调校参数，确保在颠簸路面时车身形变控制在 0.5° 以内，避免异响与操控精度下降。

2. 结构组成讲解

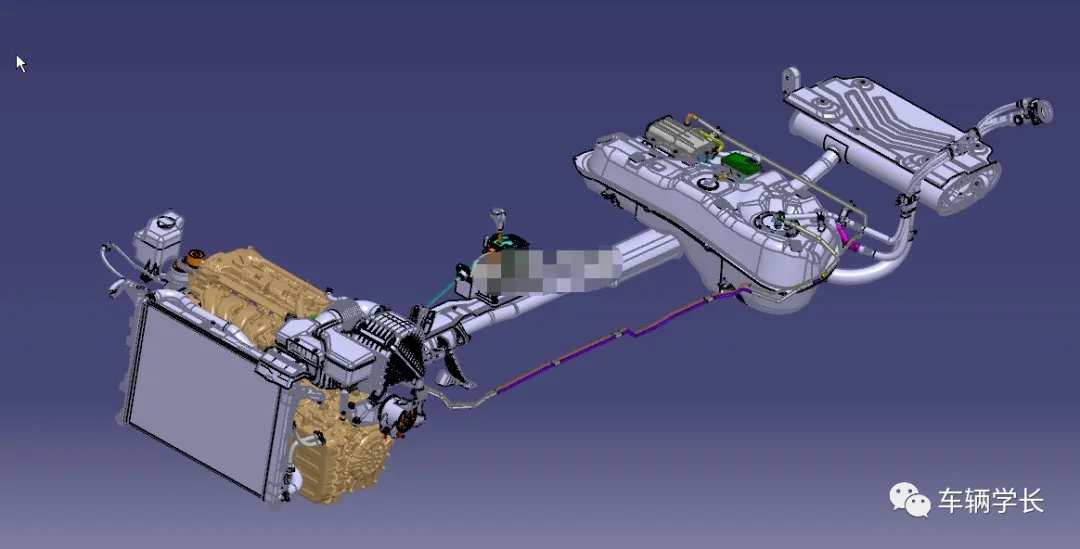

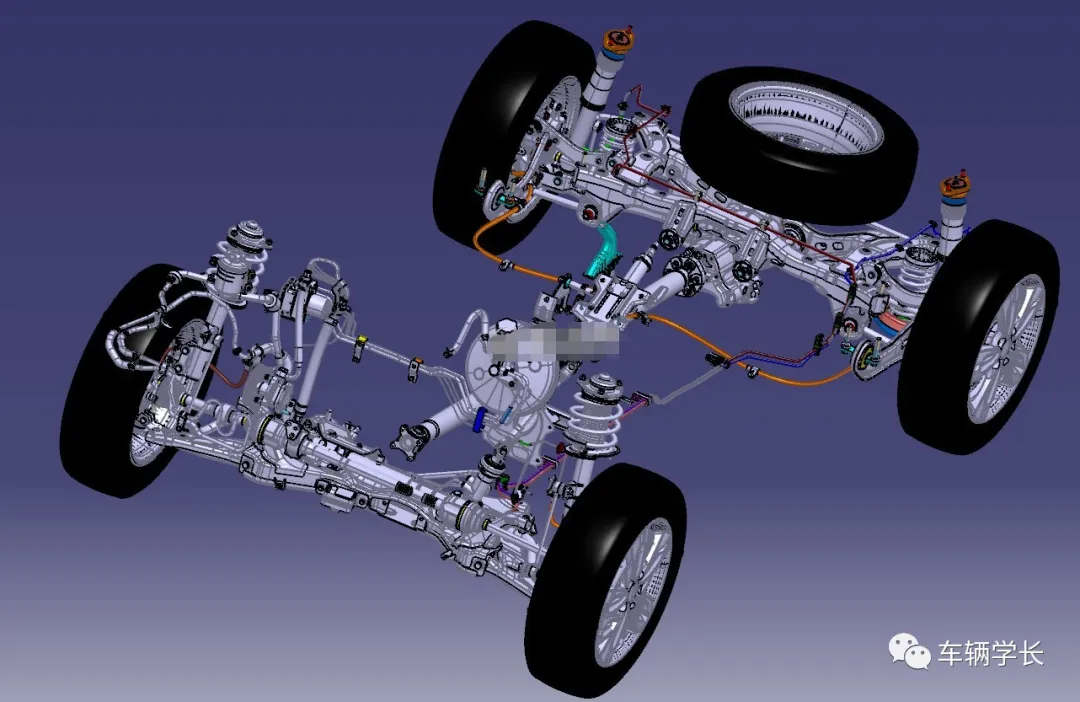

整车模型可拆解为四大核心系统：一是车身本体，分为前机舱、乘员舱、后备箱三大模块，采用激光拼焊板工艺实现不同强度钢材的精准拼接，关键焊缝的焊接强度需满足 GB/T 12469 标准；二是底盘系统，包含前麦弗逊悬架、后多连杆悬架、转向系统与制动系统，下摆臂采用锻造铝合金材质降低非簧载质量，制动盘采用通风盘式结构提升热衰减性能；三是动力总成，搭载 1.5T 涡轮增压发动机与 7 速双离合变速箱，发动机通过液压悬置与副车架连接，悬置的动刚度需匹配发动机怠速振动频率，抑制 NVH 问题；四是内外饰系统，仪表台采用模块化装配设计，通过卡扣与螺栓混合连接，便于后期维修更换，内饰材质优先选用低 VOC 环保材料，符合国家车内空气质量标准。

3. 工作原理讲解

整车的运作逻辑围绕动力传递 + 载荷承载两大核心：动力总成输出的扭矩通过变速箱传递至传动轴，经差速器分配至左右驱动轮，实现车辆行驶；当遭遇碰撞时，前纵梁通过溃缩吸能区吸收 80% 以上的碰撞能量，笼式乘员舱保持结构完整，同时安全气囊在碰撞触发后 30ms 内完成弹出，保护乘员安全。从 CATIA 模型的运动仿真可见，转向时转向机拉动转向拉杆带动车轮偏转，后多连杆悬架通过上下摆臂的协同运动控制车轮外倾角变化，确保车轮接地面积稳定；制动时，真空助力泵放大踏板力，推动制动主缸产生液压，传递至各轮制动分缸实现减速。

4. 图纸核心要素

本次配套的 CATIA 整车 3D 模型图纸，核心要素需符合 GB/T 19055 汽车制图标准：一是整车硬点标注，明确车轮中心、座椅 H 点、踏板中心等关键基准点的坐标，偏差控制在 ±2mm 以内；二是装配间隙要求，标注车门与车身、发动机与机舱盖的最小间隙为 8-10mm，避免运动干涉与异响；三是材料性能参数，明确各部件的材质牌号、屈服强度与延伸率，如车身热成型钢的屈服强度≥1300MPa；四是技术要求，规定车身电泳漆膜厚度≥20μm，底盘部件需经过盐雾试验（480h 无锈蚀），动力总成的可靠性试验需满足 1000 小时满负荷运行无故障。

5. 图纸绘制技巧

使用 CATIA 绘制整车模型时，需掌握三大实操技巧：一是平台化建模，基于车企通用的紧凑级 SUV 平台搭建基础框架，将轴距、轮距等参数设为可变参数，便于衍生车型的快速开发；二是关联设计，通过 CATIA 的Product 结构树实现各系统的关联，修改底盘硬点时，车身的安装孔位自动同步更新，避免设计冲突；三是碰撞仿真验证，通过 CATIA 的 CAE 模块导入碰撞载荷，模拟前碰、侧碰工况下的车身形变，优化溃缩吸能区的结构设计；四是工程图转化，导出二维图纸时需按照整车制图规范设置视图，优先选择主视图、俯视图、左视图展示整车布局，局部视图展示关键部件的装配关系，尺寸标注需遵循基准统一原则，以整车坐标系为基准标注所有硬点坐标。

综上，某代 35SUV 的设计核心是家用场景的需求匹配，而 CATIA 整车模型的绘制与解读则需兼顾系统集成性与工程可行性。在实际设计中，需通过多轮仿真验证优化参数，同时严格遵循汽车行业标准完成图纸输出。你在整车设计或 CATIA 绘图中，有哪些实用经验？评论区交流。
