自动驾驶静态障碍物感知方法

一、引言

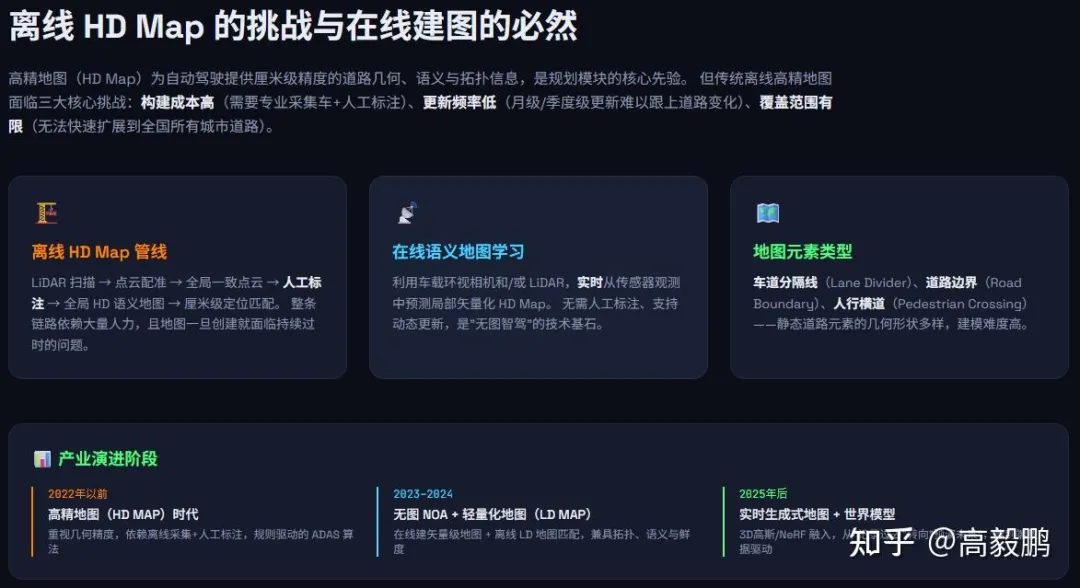

二、技术演进历程

2.1 离线高精地图时代（2022年以前）

在2022年之前，自动驾驶行业高度依赖预采集的离线高精地图。这一时期的技术特点包括：

• 采集方式：组建专业的数据采集车队，搭载高线数激光雷达、高精度定位系统（RTK）等昂贵设备，对目标区域进行系统性扫描。
• 建图流程：采集得到的点云数据通过SLAM（同步定位与地图构建）技术进行配准融合，随后由人工标注员在融合后的全局点云上进行地图元素的精确标绘。
• 精度追求：追求厘米级的几何精度，满足车道级定位的需求。
• 核心缺陷：建图成本高昂、更新频率低（月级甚至季度级更新）、覆盖范围有限、无法应对道路临时变化。

2.2 无图智驾与轻量化地图时代（2023-2024年）

2023年开始，行业逐步转向“无图智驾”方案，利用在线生成的矢量地图结合轻量化地图（LD Map）实现自动驾驶。这一阶段的技术特征为：

• 在线建图成为主流：通过车载传感器实时生成局部矢量地图，不再依赖预采集数据。
• 轻量化地图辅助：保留拓扑关系和语义属性等核心信息，大幅减少数据量，实现快速更新。
• 算法端到端化：从传统的分割+后处理范式转向端到端深度学习框架。

2.3 实时生成与智能感知时代（2025年后）

面向2025年及未来，技术发展呈现以下趋势：

• 生成式地图：利用3D高斯（3DGS）、神经辐射场（NeRF）等技术实现动态环境建模。
• 世界模型融合：将世界模型（World Models）引入地图构建，实现从“记录过去”到“预测未来”的跨越。
• 端到端一体化：感知、建图、预测、规划逐渐融合为统一的大模型。

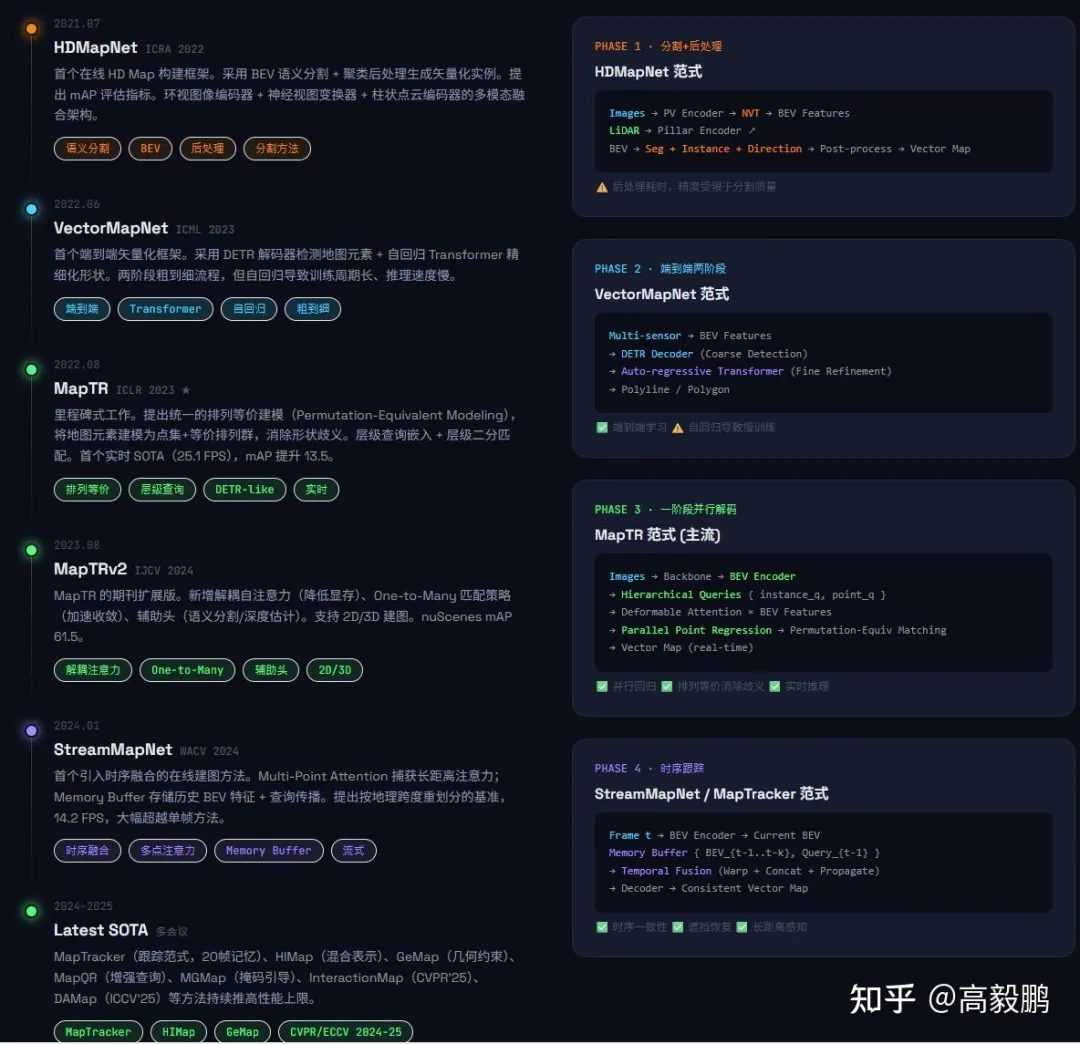

三、核心感知技术框架

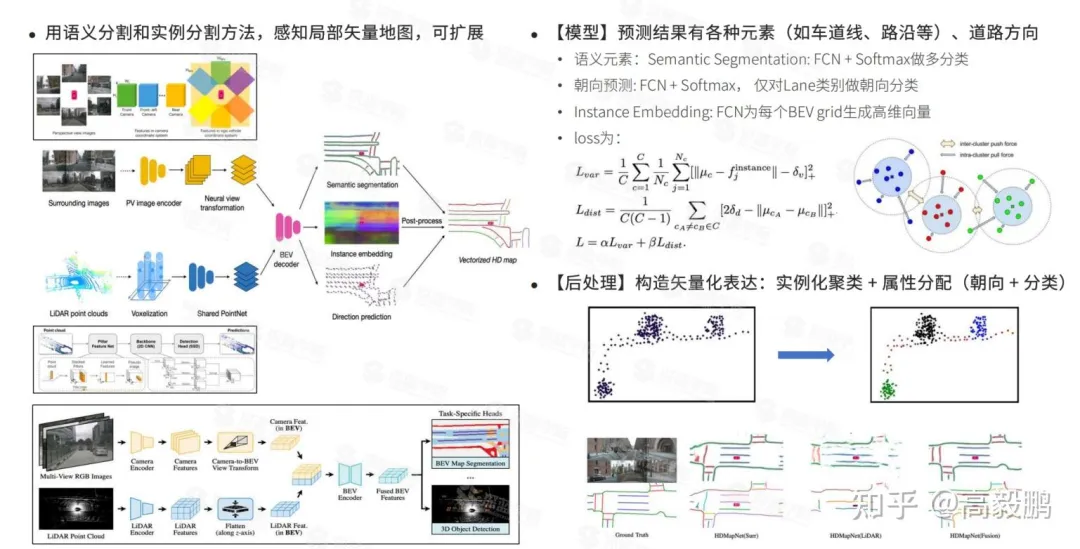

3.1 HDMapNet：开山之作

HDMapNet是静态道路结构感知领域的开创性工作，首次提出了局部在线地图构建的完整框架。其技术架构包含以下核心模块：

• 多模态特征提取：HDMapNet同时处理环视摄像头图像和激光雷达点云两种数据源。图像分支通过卷积神经网络提取透视视图特征，随后通过神经视角转换模块将特征映射到鸟瞰图（Bird's Eye View，BEV）空间；点云分支则通过体素化（Voxelization）和PointPillars编码器提取特征，同样转换到BEV空间。
• BEV解码与融合：来自相机和激光雷达的BEV特征在解码器中进行融合，输出统一的BEV特征表示。
• 三大预测分支：语义分割分支识别每个像素属于哪种道路元素类别；实例嵌入分支为每个像素生成高维向量以区分不同实例（如不同的车道线）；朝向预测分支预测道路元素的延伸方向。
• 后处理与矢量化：通过实例聚类算法将同一实例的像素聚合，结合预测的朝向信息，生成最终的矢量化地图元素。

HDMapNet的主要贡献在于首次验证了在线建图的可行性，但其采用的后处理流程较为复杂，推理速度受限。

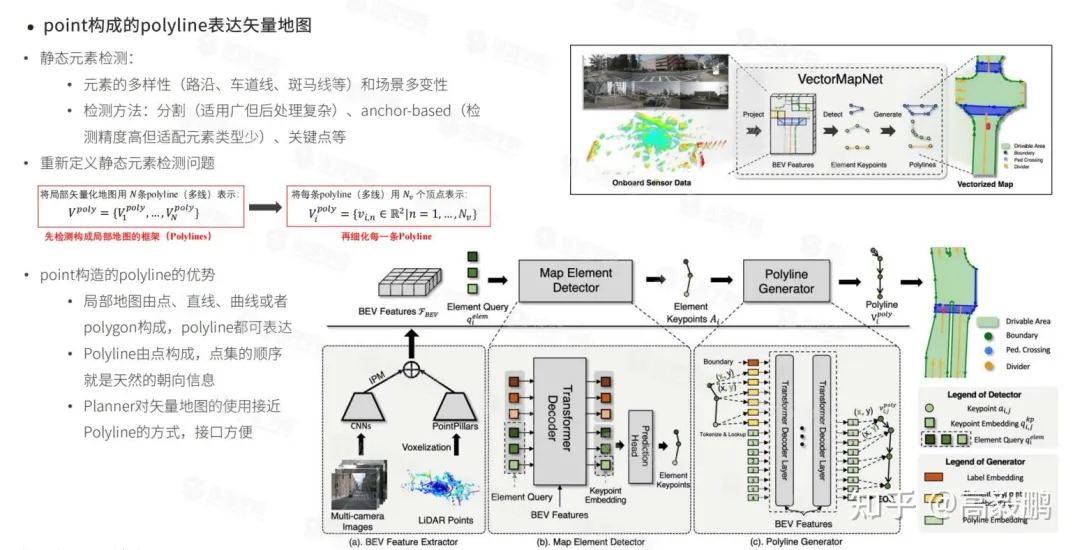

3.2 VectorMapNet：端到端矢量化先驱

核心解读

VectorMapNet 让自动驾驶车通过摄像头和激光雷达，直接输出矢量格式的局部高精地图，而不是像素图片。

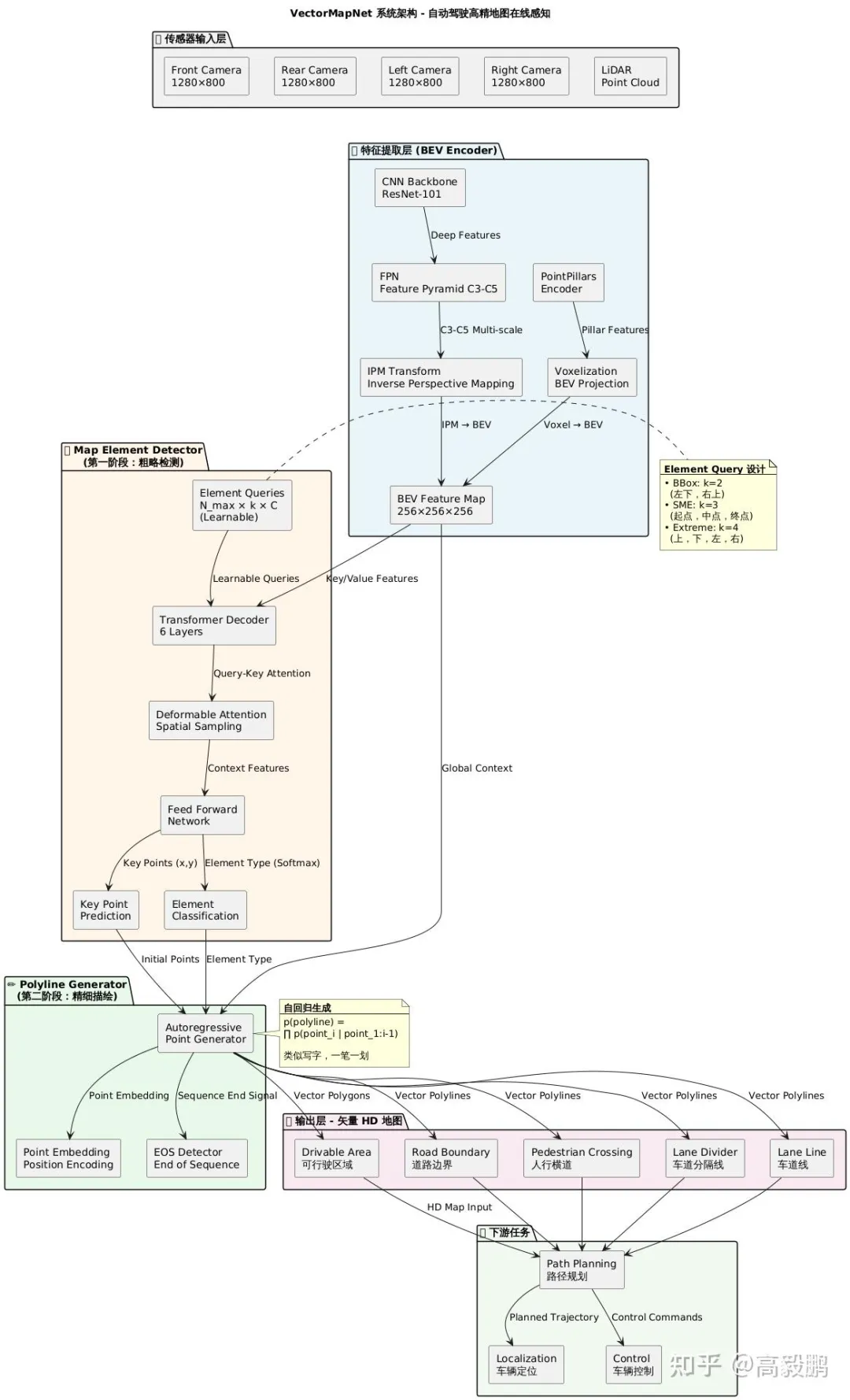

系统架构

VectorMapNet── 问题定义│   ├── 输入：多摄像头图像 + 激光雷达点云│   ├── 输出：矢量格式局部 HD 地图│   └── 优势：端到端、无需后处理│├── 核心创新│   ├── 点集表示 polyline│   ├── 两阶段检测（粗→细）│   └── 自回归生成点序列│├── 架构组成│   ├── BEV 特征提取器│   │   ├── CNNs（图像）│   │   ├── PointPillars（点云）│   │   └── IPM + Voxelization│   ││   ├── Map Element Detector│   │   ├── Element Query 设计│   │   ├── Transformer Decoder│   │   ── Deformable Attention│   ││   └── Polyline Generator│       ├── 细化几何特征│       ├── 自回归点序列生成│       └── EOS 结束标记│├── 训练目标│   ├── L_det（检测损失）│   │   ├── 关键点位置│   │   └── 元素分类│   ││   ── L_gen（生成损失）│       └── 点序列概率分布│└── 输出格式    ├── Drivable Area（可行驶区域）    ├── Boundary（边界）    ├── Ped Crossing（人行横道）    └── Divider（车道分隔线）

什么是矢量地图？ | 用点序列表示道路元素（车道线、路沿等），而不是像素网格。

例：

一条车道线 = [(x1,y1), (x2,y2), (x3,y3)...] | ✅ 矢量 = 数学坐标✅ 紧凑、精确✅ 适合规划系统使用

为什么用 polyline？ | polyline（折线）由点构成，点的顺序天然表示方向。

Planner（规划系统）接口方便。 | ✅ 点集表达灵活✅ 方向信息内置✅ 接口友好

整体流程是什么？ | 传感器数据 → BEV 特征 → Map Element Detector → Polyline Generator → 矢量地图 | ✅ 两阶段检测✅ 先框架后细化

怎么训练的？ | Loss = 检测损失 + 生成损失检测：关键点位置 + 分类生成：点序列概率分布 | ✅ 多任务联合优化✅ 自回归生成

3.2.1 技术拆解

(a) BEV 特征提取器

多摄像头图像 + 激光雷达点云         ↓    转换到鸟瞰视角（BEV）         ↓    统一特征表示

为什么是BEV视角？因为地图是俯视的，这样最直观。

(b) Map Element Detector（地图元素检测器）

输入：BEV 特征 + Element Query（查询向量）         ↓   Transformer Decoder         ↓输出：关键点位置 + 元素类型

Element Query 是什么？

• 相当于"探针"，主动去图里找道路元素
• 每个 Query = k 个关键点的向量表示
• 每帧最多 N_max 个 Query（防止过多）

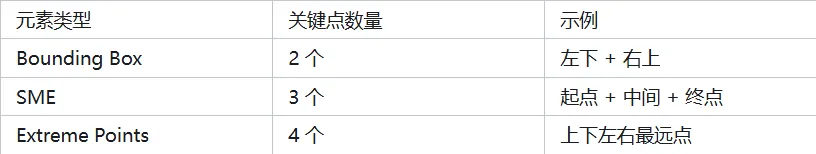

关键点表示方式：

(c) Polyline Generator（折线生成器）

输入：检测到的元素框架         ↓   自回归生成点序列         ↓输出：精细的矢量坐标

自回归是什么意思？

• 像写字一样，一笔一划生成
• 生成第 n 个点时，已经知道前 n-1 个点
• 公式：p(整条线) = p(点1) × p(点2|点1) × p(点3|点1,点2) × ...

3️⃣ Loss 函数设计

总 Loss = 检测 Loss + 生成 Loss检测 Loss = 关键点位置误差 + 分类误差生成 Loss = 生成点序列的概率对数似然

直观理解：

• 检测 Loss：惩罚"找错位置"或"认错类型"
• 生成 Loss：惩罚"画得不像"

3.3 MapTR：实时SOTA方案

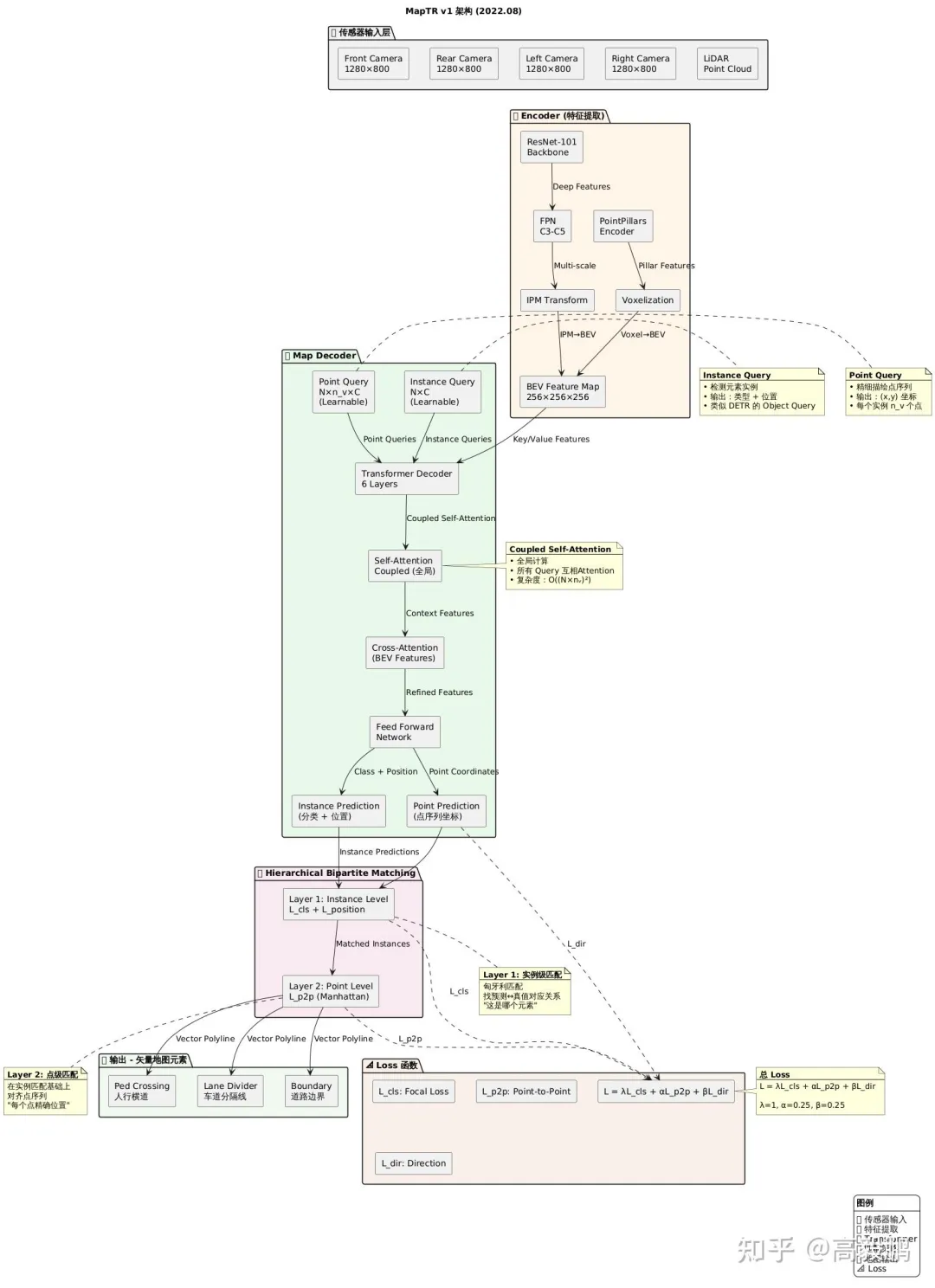

MapTR V1系统架构图

┌─────────────────────────────────────────────────────────┐│                    MapTR v1 架构                        │├─────────────────────────────────────────────────────────┤│                                                         ││  传感器数据 (摄像头 + 激光雷达)                          ││       ↓                                                 ││  ┌─────────────────┐                                    ││  │  Map Encoder    │  2D 图像 → BEV 特征                 ││  │  (Backbone)     │  点云 → BEV 特征                    ││  └────────┬────────┘                                    ││           ↓                                             ││  ┌─────────────────┐                                    ││  │  BEV Features   │  256×256×256 鸟瞰特征图             ││  └────────┬────────┘                                    ││           ↓                                             ││  ┌─────────────────────────────────────────────────┐   ││  │           Map Decoder (Transformer)             │   ││  │  ┌─────────────┐     ┌─────────────┐           │   ││  │  │ Instance    │     │ Point       │           │   ││  │  │ Query       │────▶│ Query       │           │   ││  │  │ (元素级)     │     │ (点级)       │           │   ││  │  └─────────────┘     └─────────────┘           │   ││  └─────────────────────────────────────────────────┘   ││           ↓                                             ││  ┌─────────────────────────────────────────────────┐   ││  │        Hierarchical Bipartite Matching          │   ││  │  Layer1: 实例级匹配 (分类 + 位置)                │   ││  │  Layer2: 点级匹配 (点序列对齐)                   │   ││  └─────────────────────────────────────────────────┘   ││           ↓                                             ││  输出：矢量地图 (ped crossing, divider, boundary)       ││                                                         │└─────────────────────────────────────────────────────────┘

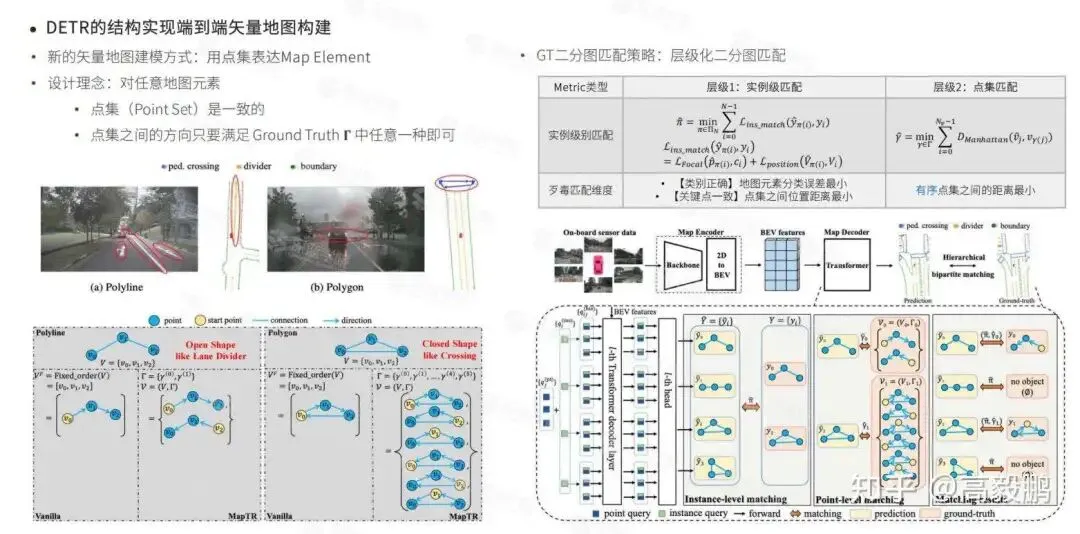

核心创新点

用 点集 (Point Set) 统一表示所有地图元素（车道线、边界、人行横道）

• Polyline（开放形状）= 点序列
• Polygon（封闭形状）= 点序列首尾相连 | ✅ 点集表示统一

✅ 方向灵活性，位置关系之间的不变性✅ 端到端输出

• Instance Query: 检测元素
• Point Query: 精细坐标

✅ 两层次 Query✅ 分层匹配策略

预测：Ŷ = {ŷ₁, ŷ₂, ..., ŷₙ}  (每个ŷ = 点集 + 类型)真值：Y = {y₁, y₂, ..., yₘ}Step 1: 实例级匹配┌────────────────────────────────────────────┐│ 找哪个预测对应哪个真值元素                   ││ min Σ [L_Focal(分类) + L_position(位置)]   ││ 类似"这是车道线还是边界" + "大概在哪"       │└────────────────────────────────────────────┘              ↓Step 2: 点级匹配┌────────────────────────────────────────────┐│ 在实例匹配基础上，对齐点序列                 ││ min Σ D_Manhattan(点坐标)                  ││ 类似"这条线的每个点精确位置"                │└────────────────────────────────────────────┘

Loss 函数设计？ | L = λL_cls + αL_p2p + βL_dir

• L_cls: 元素分类
• L_p2p: 点间距离（Manhattan）
• L_dir: 方向一致性（cosine similarity）

✅ 多任务联合✅ 几何 + 语义

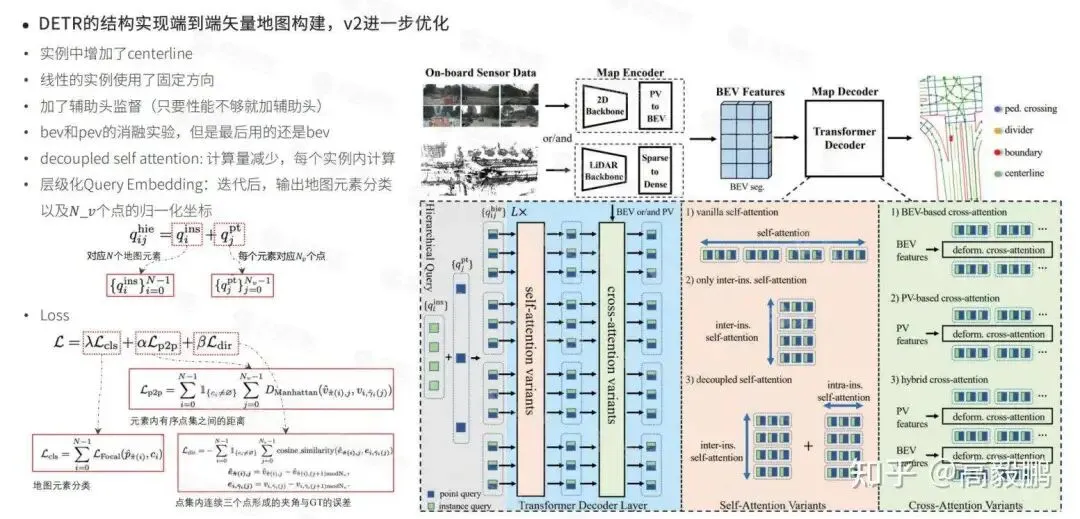

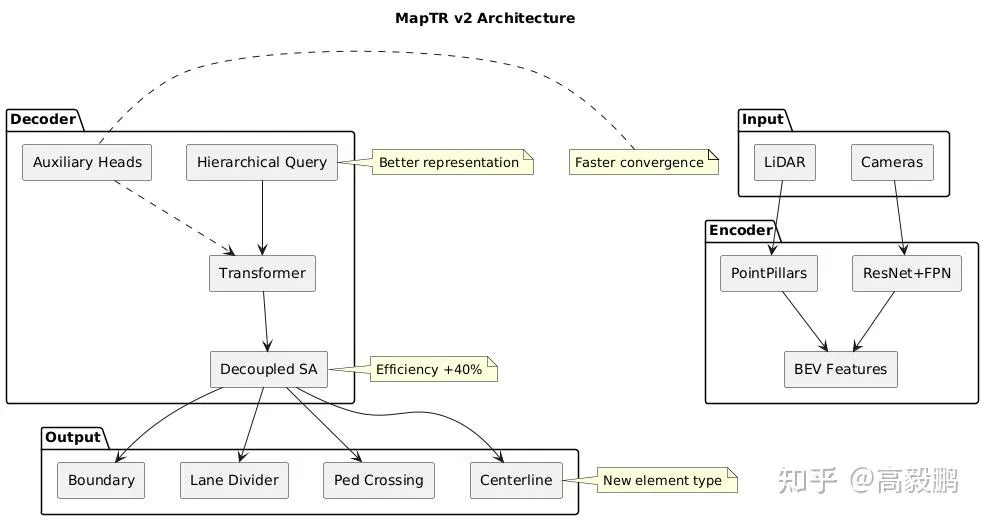

MapTR V2

v2 相比 v1 改进什么？

┌─────────────────────────────────────────────────────────┐│              MapTR v2 vs v1 改进对比                     │├─────────────────────────────────────────────────────────┤│                                                         ││  1️⃣ 增加 centerline 元素类型                            ││     ┌──────────────────────────────────────┐           ││     │ v1: ped crossing, divider, boundary  │           ││     │ v2: + centerline (车道中心线)        │           ││     │  → 更丰富的地图语义                   │           ││     └──────────────────────────────────────┘           ││                                                         ││  2️⃣ Decoupled Self-Attention (解耦自注意力)            ││     ┌──────────────────────────────────────┐           ││     │ v1: 全局自注意力，计算量大            │           ││     │ v2: 实例内计算，实例间分离            │           ││     │  → 计算量↓ 效率↑                     │           ││     └──────────────────────────────────────┘           ││                                                         ││  3️⃣ 辅助头监督                                          ││     ┌──────────────────────────────────────┐           ││     │ 在 Decoder 中间层加监督信号           │           ││     │  → 梯度传播更好，收敛更快            │           ││     └──────────────────────────────────────┘           ││                                                         ││  4️⃣ 分层级 Query Embedding                              ││     ┌──────────────────────────────────────┐           ││     │ qᵢʰᵉ = qⁱⁿˢ + qⱼᵖᵗ                  │           ││     │ 实例 Query + 点 Query 融合            │           ││     │  → 更好的层次表示                    │           ││     └──────────────────────────────────────┘           ││                                                         ││  5️⃣ 固定方向编码                                        ││     ┌──────────────────────────────────────┐           ││     │ 线性元素使用固定方向                  │           ││     │  → 减少学习难度，更稳定              │           ││     └──────────────────────────────────────┘           ││                                                         │└─────────────────────────────────────────────────────────┘#### Decoupled Self-Attention 详解v1 的 Self-Attention:┌────────────────────────────────────────┐│ 所有 Query 互相计算注意力               ││ 计算量：O((N×nᵥ)²)                    ││ N=实例数，nᵥ=每实例点数                ││ → 计算爆炸！                           │└────────────────────────────────────────┘v2 的 Decoupled Self-Attention:┌────────────────────────────────────────┐│ 1) 实例内自注意力                       ││    每个元素的点之间计算                 ││    计算量：O(N × nᵥ²)                  ││                                         ││ 2) 实例间自注意力                       ││    不同元素之间计算                     ││    计算量：O(N²)                       ││                                         ││ 总计算量：O(N × nᵥ² + N²) << O((N×nᵥ)²)││ → 效率提升显著！                       │└────────────────────────────────────────┘

1. 增加 centerline 元素类型

• Decoupled Self-Attention（减少计算）
• 辅助头监督
• 分层 Query Embedding
• 固定方向编码

✅ 效率提升✅ 精度提升✅ 元素更丰富

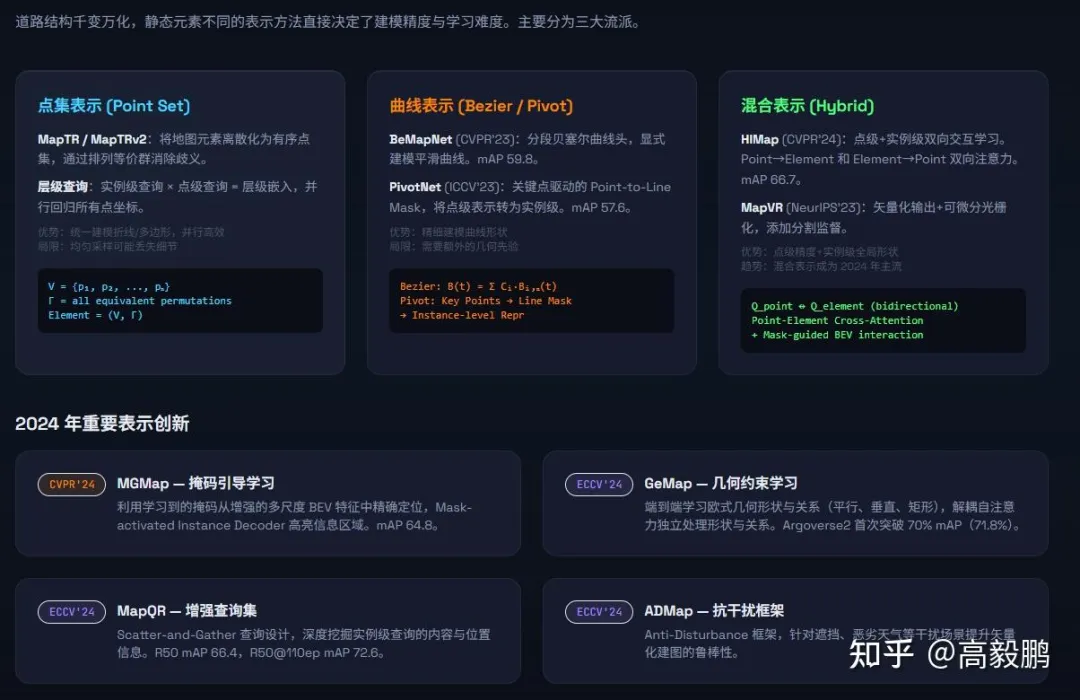

四、地图元素表示方法

地图元素的表示方法直接决定了建模精度和学习难度。当前主流方法分为三大流派：

4.1 点集表示方法

代表模型：MapTR、MapTRv2

核心思想：将地图元素离散化为一组有序点集 ，通过“排列等价”的概念消除点序定义的歧义。

技术特点：采用层级查询（实例级查询 × 点级查询），并行回归所有点的坐标；能统一建模折线和多边形；均匀采样可能导致复杂弯道细节丢失。

4.2 曲线表示方法

代表模型：BeMapNet、PivotNet

核心思想：使用数学曲线显式建模道路几何形状。

技术细节：BeMapNet使用分段贝塞尔曲线头，通过控制点显式建模平滑曲线；PivotNet基于关键点驱动，将点级表示转换为实例级掩码。

优缺点：能精细建模复杂曲线形状，但需要额外的几何先验知识。

4.3 混合表示方法

代表模型：HiMap、MapVR

核心思想：结合点级和实例级的优势。

技术特点：HiMap采用点级与实例级双向交互学习，利用双向注意力机制；MapVR输出矢量化结果的同时，结合可微光栅化添加分割监督信号。

发展趋势：混合表示正在成为2024年的主流趋势。

4.4 2024年表示方法创新

MGMap（CVPR 2024）：掩码引导学习，通过学习到的掩码在多尺度BEV特征中精确定位。

GeMap（ECCV 2024）：几何约束学习，端到端学习欧式几何形状及其关系（平行、垂直、矩形），首次在Argoverse2数据集上突破70% mAP。

MapQR（ECCV 2024）：增强查询集设计，采用“散发与聚集”策略深度挖掘实例级查询的信息。

ADMap（ECCV 2024）：抗干扰框架，专门针对遮挡、恶劣天气等干扰场景。

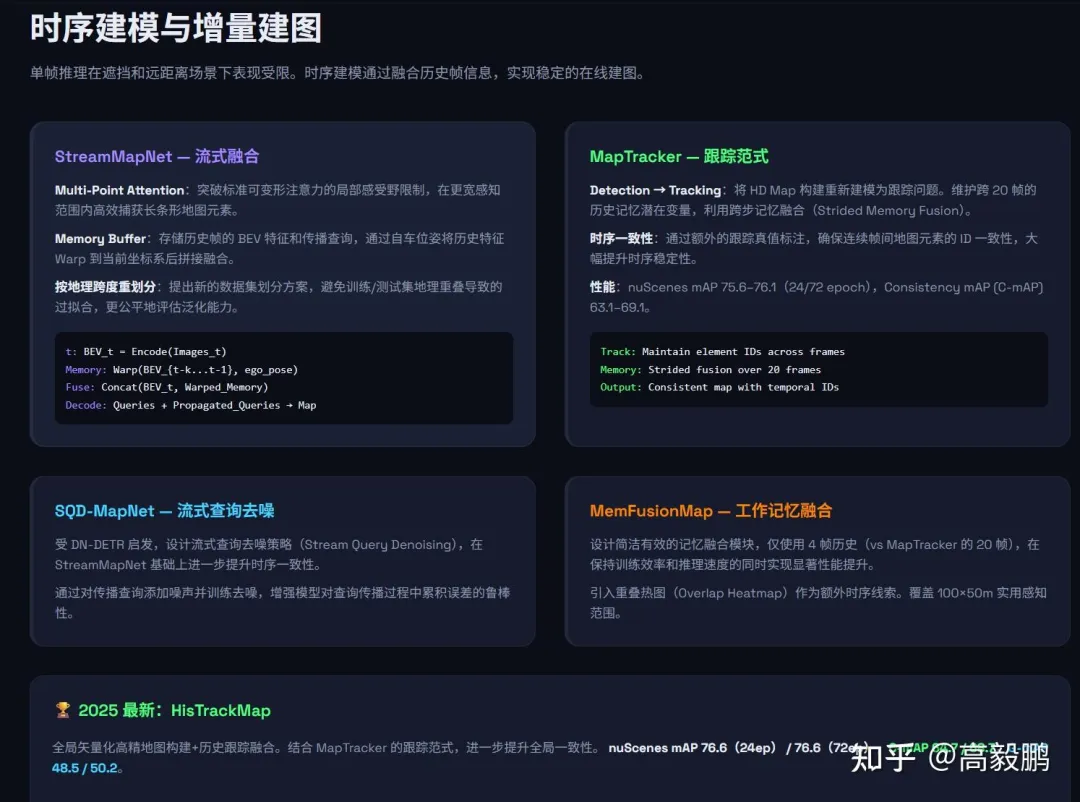

五、时序建模与增量建图

5.1 时序融合的必要性

单帧推理在遮挡和远距离场景下表现受限。通过融合历史帧信息，时序建模可实现：

• 更稳定的在线建图，减少单帧噪声影响
• 更好的遮挡恢复能力
• 更长的感知距离
• 地图元素ID的跨帧一致性

5.2 StreamMapNet：流式融合方案

StreamMapNet引入了时序融合机制，通过记忆缓存利用历史帧信息。

核心组件：多点注意力（Multi-Point Attention）突破标准可变形注意力的局部感受野限制，有效捕捉长条形地图元素；记忆缓存（Memory Buffer）存储历史帧的BEV特征和传播查询。

姿态对齐：通过自车位姿变换对历史特征进行对齐融合。

5.3 MapTracker：跟踪范式

MapTracker将地图构建表述为跟踪问题，通过跟踪确保地图元素ID的跨帧一致性。

长时记忆：维护跨越20帧的历史记忆，利用跨步记忆融合（Strided Memory Fusion）。

跟踪真值：引入额外的跟踪标注，确保时序稳定性。

性能提升：在nuScenes数据集上，mAP提升8%，一致性mAP（C-mAP）提升19%。

5.4 其他时序方法

SQD-MapNet：流式查询去噪，通过在传播查询中加入噪声并进行去噪训练，增强对累积误差的鲁棒性。

MemFusionMap：工作记忆融合，仅使用4帧历史信息即实现显著性能提升。

HisTrackMap（2025）：综合方案，结合全局矢量化地图构建与历史跟踪融合。

六、拓扑推理技术

6.1 从几何感知到拓扑推理

仅仅感知车道的几何形状是不够的，系统必须理解车道间的连接关系、语义属性以及与交通控制元素的交互。拓扑推理是规划模块的核心，直接关系到驾驶的安全性和系统泛化能力。

6.2 拓扑关系分类

车道-车道拓扑（Lane-Lane Topology）：关注车道之间的连通逻辑。

• 前继/后继（Successor）：如 Lane_A -> Lane_B
• 左右相邻（Adjacent）：如 Lane_A <-> Lane_C
• 分叉/汇合（Fork/Merge）：如 Lane_A -> Lane_D, Lane_E

车道-交通拓扑（Lane-Traffic Topology）：建立交通元素与车道之间的关联。

• 控制关系：信号灯控制特定车道
• 影响关系：停止标志影响特定车道
• 引导关系：转向箭头引导车辆变道

6.3 技术发展脉络

STSU（ICCV 2021）：早期方法，利用DETR编码车道查询进行拓扑预测。

TopoNet（Arxiv 2023）：引入Deformable DETR和图神经网络聚合车道连通特征。

TopoMLP（ICLR 2024）：结合PETR车道检测和MLP进行拓扑推理。

TopoLogic（NeurIPS 2024）：侧重构建可解释的车道拓扑推理管线。

T2SG/TopoFormer（CVPR 2025）：提出交通拓扑场景图，实现车道、信号和拓扑关系的统一建模。

6.4 性能指标

在OpenLane-V2数据集上：

• DET_l（车道检测）：从12.7提升至34.7
• TOP_ll（拓扑推理）：从2.9提升至24.1
• OLS（综合分数）：从29.3提升至46.3

七、传感器与特征融合

7.1 环视相机系统

多摄像头是静态道路结构感知的主要传感器。典型配置包括：

• 前视摄像头：感知前方道路结构
• 后视摄像头：补充后方视野
• 左侧视摄像头：覆盖左侧区域
• 右侧视摄像头：覆盖右侧区域

视图转换技术：将透视视图（Perspective View）转换到鸟瞰图（BEV）是核心步骤。

7.2 激光雷达点云

激光雷达提供精确的深度信息和三维结构：

• 体素化（Voxelization）：将三维点云划分为规则的体素网格
• PointPillars：将点云编码为伪图像形式
• 点云配准：多帧点云融合构建全局地图

7.3 多传感器融合

早期融合：在特征提取阶段融合不同传感器的原始数据。

晚期融合：各传感器独立处理后在决策层融合。

BEV空间融合：在统一的BEV表示空间中进行特征融合，是当前主流方案。

八、数据集与评测基准

8.1 主流数据集

nuScenes：由法雷奥（Valio）和安波福（Aptiv）联合发布，包含1000个场景，40万个关键帧。

Argoverse 2：Argo AI发布，专注于3D追踪和地图构建任务。

OpenLane-V2：专门用于评估拓扑推理能力的数据集。

8.2 评测指标

mAP（mean Average Precision）：地图元素重构的平均精度均值。

C-mAP（Consistency mAP）：时序一致性指标，衡量跨帧结果的稳定性。

G-mAP（Global mAP）：全局一致性指标。

DET_l、TOP_ll、OLS：拓扑推理专项指标。
