端到端自动驾驶之在线建图:一文带你看懂自动驾驶无图革命的底层技术,从MapTR、MapTRv2到MapQR进入“无图”时代
- 2026-07-25 03:38:52
端到端自动驾驶之在线建图:一文带你看懂自动驾驶无图革命的底层技术,从MapTR、MapTRv2到MapQR进入“无图”时代日前，2026世界人工智能大会（WAIC）上九识智能无人物流车正式发布全球首个L4级自动驾驶的“无图”方案，本文带你看懂自动驾驶无图革命的底层技术。 另外，关注新车发布会的人应该都发现了一个反常现象：曾经被奉为“高阶智驾标配”的高精地图，正在被车企集体放弃。 从特斯拉全球弃用高精地图，到国内新势力、传统车企全面普及「无图城市NOA」，行业路线已经彻底转向：从重地图、轻感知，全面迈入重感知、去地图的无图时代。 这里注意一下，乘用车的智驾都是L3以下的，或者叫做L2++，其责任主体依旧是人，不同于九识智能、新石器等的真正无人L4级自动驾驶物流车。 很多人不解：高精地图精度高达厘米级、稳定性更强，车企为什么非要“反向操作”？ 核心答案只有一句：传统高精地图的模式，注定无法让自动驾驶普及。 成本昂贵、更新滞后、覆盖有限、适配性差，让高阶智驾长期困在“样板城市”，走不出市区、普及不了全国。 真正打破这一僵局、撑起当下无图智驾风口的核心技术，就是端到端在线矢量建图。 从初代MapTR奠基，到MapTRv2量产封神，再到MapQR登顶技术天花板，三代算法迭代，直接改写了自动驾驶的底层逻辑。 今天这篇干货，全程避开晦涩公式、学术黑话，用普通人、车企从业者、买车用户都能看懂的大白话，拆解这场智驾建图革命。 读完彻底弄懂：新车智驾为什么越来越强？无图方案到底强在哪？三款主流算法谁最适合量产、谁是未来趋势？（全文硬核干货，建议收藏、转发留存）

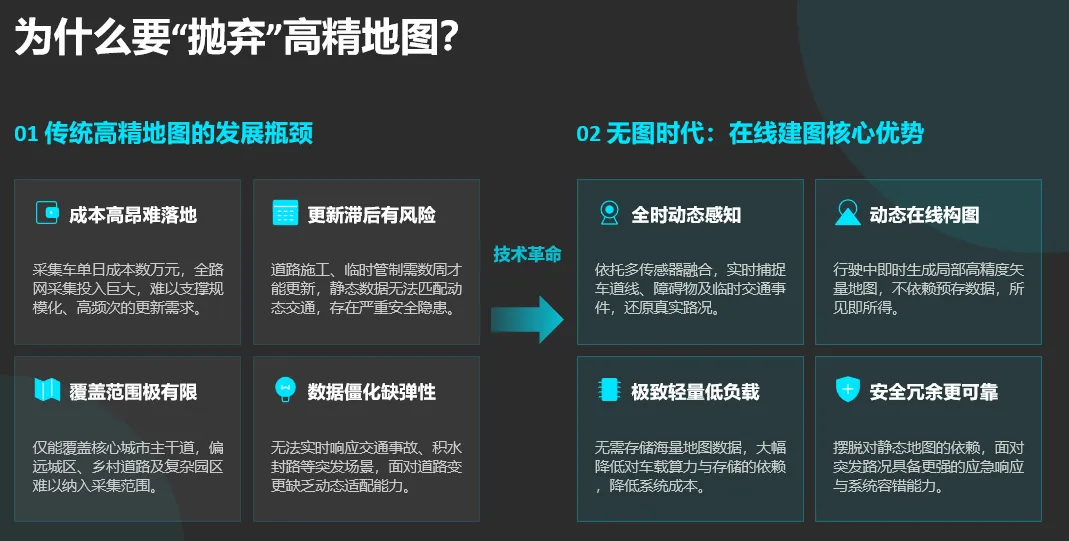

在无图技术普及之前，所有高阶自动驾驶，都遵循一个死板逻辑：先有预制地图，车辆才能自动驾驶。 车企组建专业采集车队，逐城、逐路测绘，把车道线、路沿、路口拓扑、交通标线一一录入，制作成厘米级高精地图。 车辆上路，本质不是“看懂路况”，而是对照提前存好的地图“照本宣科”。 这套模式初期足够稳定，但放在规模化普及的视角下，四大致命短板彻底锁死了智驾的上限。
第一，成本极高，智驾沦为高端专属 行业公开数据显示，城市高精地图单公里采集+制作成本高达数千元，每年迭代维护更是天价开销。 高昂成本导致高精地图仅覆盖一线核心城区，二三线城市、乡镇道路基本空白，智驾彻底变成“富人专属配置”。 第二，更新滞后，永远跟不上路况变化 道路施工、标线翻新、道路改道、新路段开通是常态，但高精地图更新周期长达数月。 这就造成普遍痛点：路已经变了，地图还没更，智驾直接失效、甚至误判。 第三，覆盖有限，无法实现全域通行 哪怕是头部地图厂商，高精地图也仅覆盖核心城市主干道，高速支线、区县道路、乡村道路几乎零覆盖。 这也是绝大多数车型的通病：出了主城区，智驾直接“罢工躺平”。 第四，静态地图适配不了动态路况 真实路况瞬息万变，临时围挡、事故占道、临时车道调整层出不穷。静态预制地图无法适配动态交通，智驾泛化能力极差。 一句话总结：传统有图智驾，是路定义车；新时代无图智驾，是车适应路。 端到端在线建图技术，正是为解决这些痛点而生。
通俗解释：车辆不再依赖提前录制的静态地图，上路后依靠车载视觉+AI算法，实时看路、实时画路、实时建模。 相当于给汽车装上了人类的眼睛和大脑，不靠死数据，靠实时认知跑完全程。
在MapTR问世前，行业在线建图方案非常笨拙，统一采用「像素分割+人工后处理」的老旧模式。 简单说就是：AI先输出一张俯视像素图，再靠人工规则一点点抠出车道线、路沿，工序繁琐、漏洞百出。 路口车道断裂、线条重叠错乱、后处理成本极高，完全无法支撑高阶智驾落地。

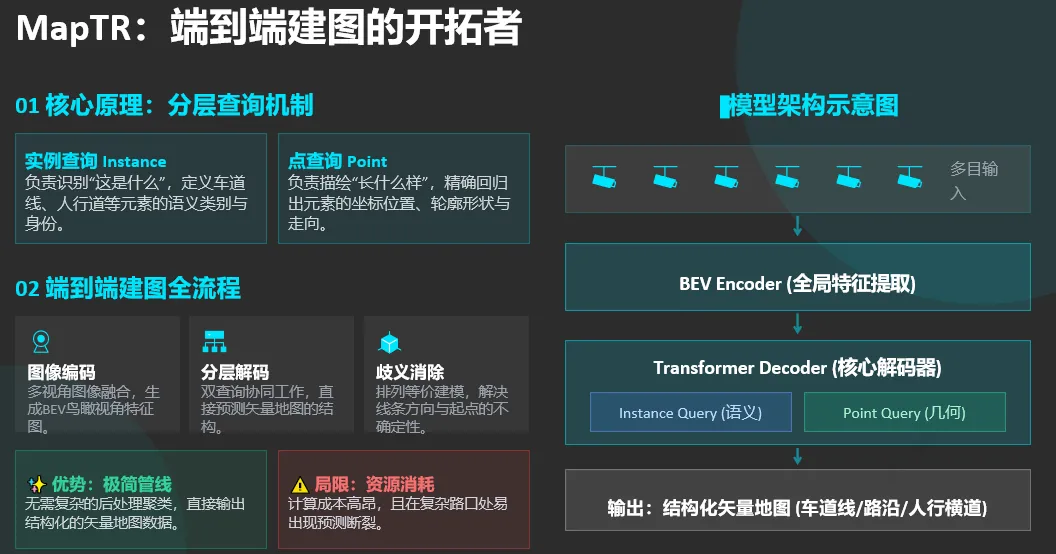

2023年ICLR发布的MapTR，彻底终结落后方案，成为行业首款成熟的端到端矢量建图算法。 它的核心突破极简好懂：舍弃先画图、再抠图的繁琐步骤，一步直接输出精准的道路矢量线条。

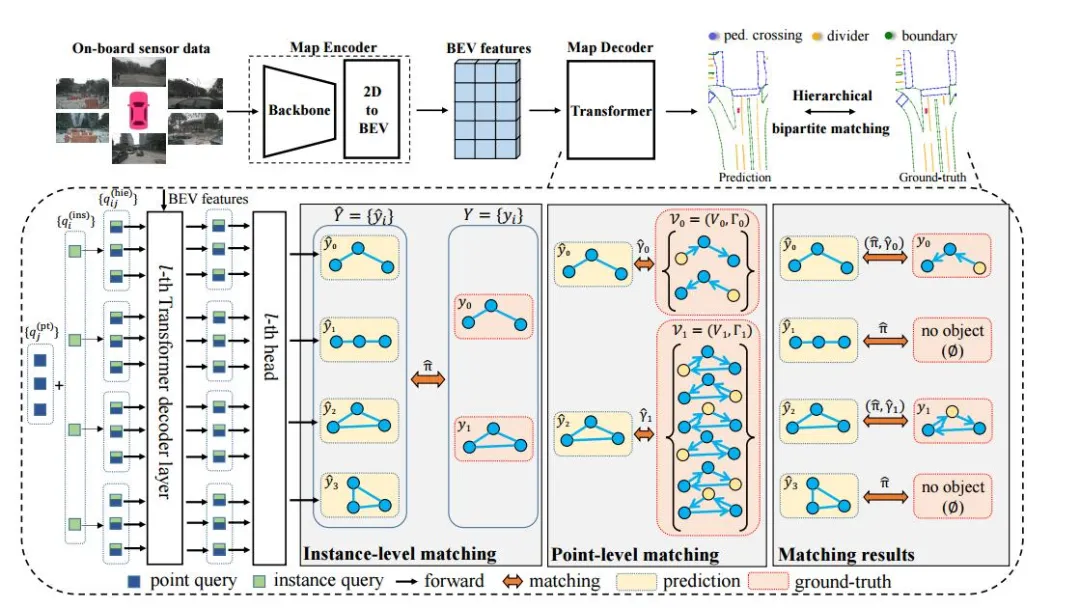

上面这张图讲的是 MapTR 算法，一个端到端、稀疏化的在线高精地图构建模型，我给你用大白话拆解👇 它要解决什么问题？ 以前的在线建图模型，都是先生成稠密的 BEV 鸟瞰图特征，再做分割、后处理，步骤多、速度慢，没法做到真正的端到端。 MapTR 借鉴了 DETR（Transformer 目标检测）的思路，直接用稀疏的Query预测出矢量化的车道线和地图元素，跳过了生成稠密 BEV 特征的过程，又快又准。 整体流程拆解（从上到下） 上半部分：模型主干流程 On-board sensor data（车载传感器数据）：摄像头、激光雷达等输入数据。 Backbone + Map Encoder：提取图像 / 点云特征，然后把特征从透视视角转换成 BEV（鸟瞰图）视角，得到BEV features。 Map Decoder（Transformer 解码器）：用 Transformer 的注意力机制，对 BEV 特征进行解码，核心就是下面要讲的稀疏匹配过程。 Prediction（预测头）：输出不同类型的地图元素，比如人行道（ped crossing）、车道分隔线（divider）、道路边界（boundary）。 Hierarchical bipartite matching（分层二分匹配）：训练时把预测结果和标注数据（ground truth）做匹配，计算损失函数优化模型。 下半部分：核心的分层匹配机制 这是 MapTR 最关键的设计，分三层匹配解决车道线的训练问题： Instance-level matching（实例级匹配） 先把预测的每个车道线实例（Query）和标注里的车道线实例一一对应起来，解决 “哪条预测线对应哪条真实线” 的问题。 Point-level matching（点级匹配） 再对每条车道线上的采样点做精细匹配，让模型学会车道线每个点的位置，确保线条形状准确。 Matching results（匹配结果） 最终得到完整的匹配关系，同时区分 “有目标” 和 “无目标” 的情况，消除训练时的歧义。 架构小结 MapTR搭建了一套全新的AI智能绘图体系： 首先通过6路环视相机采集全车路况，将2D平面画面统一转化为BEV鸟瞰俯视图，汇聚全车道路信息。 其次独创分层Query机制，可以通俗理解为AI专属“绘图工位”。 实例Query负责识别整条车道、人行道、路沿等完整道路元素；点Query负责精准标注每条线条的拐点与坐标。 最后通过Transformer注意力机制完成全局校准，规避线条重叠、错乱问题，端到端输出规整、可用的矢量地图。 MapTR 用稀疏 Query + Transformer + 分层二分匹配，跳过了传统稠密 BEV 特征生成的过程，直接端到端预测矢量化的高精地图元素，速度更快、收敛更容易，是在线高精地图构建的新一代方案。 对比传统方案，MapTR无需复杂人工后处理，纯视觉即可运行，道路输出更规整、逻辑更清晰。 但作为初代奠基模型，它的量产硬伤极其致命： 1. 算力、显存消耗巨大，主流车载芯片根本带不动； 2. 仅能识别静态标线，没有可用于智驾规划的有向车道中心线； 3. 仅支持2D平面建图，无法识别坡道、立交等3D立体路况； 4. 复杂路口极易出现线条断裂、拓扑缺失，稳定性极差。 所以MapTR的定位非常清晰：学术奠基者，验证了无图建图的可行性，但完全不具备量产能力。 它踏出了从0到1的第一步，却撑不起车企规模化装车的需求。
如果说MapTR是探索者，MapTRv2就是补齐所有短板、适配工业量产的“完整版产品”。 2023年问世的MapTRv2，没有颠覆初代核心架构，而是针对量产痛点做了全方位精细化优化，如今已是全球车企、智驾方案商的绝对量产基线。
它要解决什么问题？ 整体流程拆解 架构小结

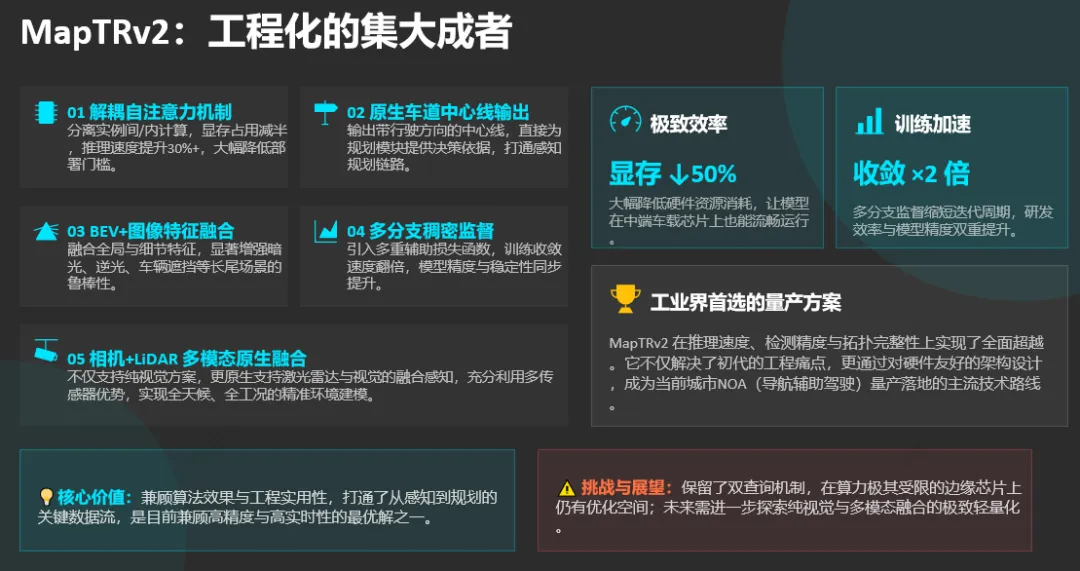

五大核心升级，精准解决行业量产刚需： 1. 注意力解耦，算力、显存直接减半 初代MapTR所有线条、拐点混合计算，算力浪费极其严重。 v2彻底拆分计算逻辑：一部分负责宏观道路布局校准，避免车道冲突；一部分负责单条线条顺滑度优化，修正拐点误差。 优化后推理速度提升30%以上，显存占用腰斩，普通家用车车载芯片也能流畅跑满帧率。 2. 新增有向车道中心线，真正适配智驾规划 这是最核心的量产升级。初代只能识别静态标线，v2可生成带行驶方向的车道中心线。 简单来说：汽车终于能看懂车道走向、转弯逻辑、变道规则，输出数据可直接供给规划、控制模块使用，真正实现“看得懂、开得对”。 3. 支持3D立体建图，告别平面失真 MapTRv2原生搭载高度建模能力，精准识别坡道、立交桥、高低落差路况，解决初代立体道路压扁失真的问题，高速、高架场景稳定性大幅提升。 4. 混合双特征提取，恶劣场景鲁棒性拉满 初代仅能依托BEV俯视图提取特征，v2支持俯视图、原图、混合双特征三种模式自由切换。 面对逆光、暗光、标线模糊、局部遮挡场景，可精准抓取细节特征，大幅降低误判、漏判概率。 5. 训练机制优化，收敛更快、精度更高 通过一对多匹配、稠密辅助损失等优化策略，解决初代训练震荡、收敛缓慢的问题，模型迭代效率翻倍，整体建图精度全面升级。 当然MapTRv2并非完美，极端场景下独立点查询偶尔会出现坐标冲突，线条存在轻微锯齿、断点。 但综合来看，它是目前速度、精度、算力、成本平衡最优的量产方案。 当下国内绝大多数车企的无图城市NOA、地平线主流车载芯片方案，均基于MapTRv2迭代优化，是当之无愧的「量产王者」。
MapTRv2足以应对日常绝大多数路况，但在极限复杂场景中，依然存在明显瓶颈。 拥堵跟车、重度遮挡、远距离路口、逆光暴雨天气下，v2容易出现线条断裂、拓扑错乱等问题。 核心根源非常明确：MapTR、MapTRv2均采用“整体实例+独立拐点”的拆分模式，各个拐点单独计算、各自为战，极易出现信息割裂、坐标冲突。 2024年ECCV发布的MapQR，彻底推翻两代模型的老旧逻辑，登顶在线建图技术天花板。

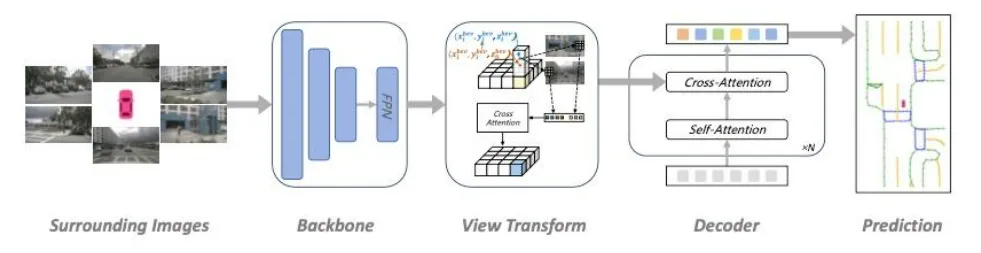

整体架构如上图所示，这张图是 MapQR 完整端到端在线建图流水线，从车载环视摄像头输入，到最终输出道路矢量地图，整条链路分5 大模块，分模块通俗讲解。 一、模块 1：Surrounding Images 环视车载图像 画面最左侧 6 张实拍图，就是自动驾驶车上6 路环视摄像头采集的四周画面（前、后、左前、左后、右前、右后）。作用：给整套 AI 提供原始视觉素材，包含车道线、路沿、人行道、路口等全部道路视觉信息。 二、模块 2：Backbone 图像骨干网络（含 FPN 多尺度特征融合） 中间蓝色柱状模块，是通用图像特征提取器（CNN 骨干网络），末尾 FPN 代表多尺度特征金字塔。 输入：6 张环视原图； 工作逻辑：把图片里的有用信息（车道标线、道路边缘、路口轮廓）提炼成数字化特征，过滤天空、植被等无关干扰； FPN 作用：同时保留远距离道路轮廓、近处精细标线两种细节，兼顾远近识别精度； 通用特性：论文标注说明，这个骨干网络可以直接换成 BEVDet、BEVFusion 等主流方案，不用大幅改动 MapQR 主体。 三、模块 3：View Transform 视图转换（生成 BEV 鸟瞰特征图） 核心功能：把 6 张分开的 2D 相机画面，统一投影到车辆上方的鸟瞰 BEV 俯视平面。图内两层立方体网格就是 BEV 特征空间，搭配 Cross-Attention 跨注意力： 把每个摄像头像素坐标，换算成车辆坐标系下的俯视坐标；融合多路相机信息，拼成一张完整、无死角的上帝视角道路特征图。 这一步和 MapTR/MapTRv2 共用成熟 LSS、GKT 等投影方案，属于通用 BEV 转换模块，MapQR 的创新不在这一段，而是后面的 Decoder 解码器。 四、模块 4：Decoder Transformer 解码器（MapQR 独家核心，散射 - 聚集机制落地处） 这是整张图最重要的创新模块，也是 MapQR 区别 MapTR、MapTRv2 的关键，循环 ×N 代表多层 Transformer 迭代。 内部两层核心注意力结构 底层灰色长条 = 少量Instance Query 实例查询（MapQR 没有独立 Point 点查询，只有这一组道路实例）。自注意力让所有车道、人行道实例互相通信，先全局判断每条道路的整体位置、走向、类别，完成全局聚集认知。 拿到整条道路的整体信息后，模型自动拆分生成对应拐点查询，去前面 BEV 特征图里提取每个拐点的坐标、高度数据，也就是前文说的「散射拆分拐点」。 和 MapTR/v2 的本质区别 MapTR/MapTRv2 是实例 Query + 大量独立 Point Query 两套分离查询，拐点各自计算容易打架；MapQR 只保留一套 Instance Query，靠解码器内部散射 - 聚集动态生成拐点，大幅减少参数量、算力开销，线条连续性更强。 五、模块 5：Prediction 预测输出 最右侧可视化结果图：输出带拓扑的矢量道路地图，包含车道中心线、路沿、人行道、路口连接关系，是可直接供给自动驾驶规划、定位模块使用的结构化矢量数据，不是普通像素分割图。 与MapTR、MapTRv2的建图效果对比

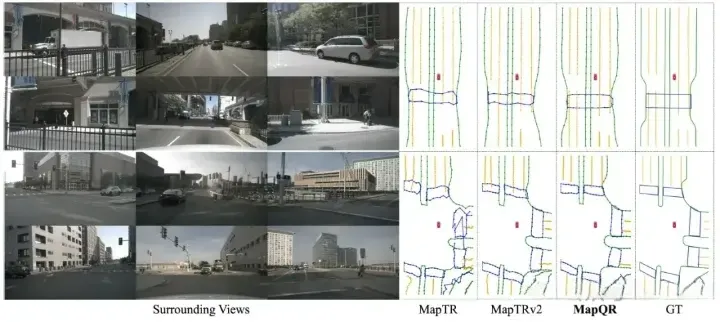

这是MapTR、MapTRv2、MapQR 三代在线建图算法直观效果对比图，左边是车载真实环视相机画面，右侧三列是三个模型输出的矢量地图，最右列 GT 是标准答案（真实道路标签），一眼就能看出三代算法精度差距。 一、左侧板块：Surrounding Views 环视相机原始画面 左边 4 行 ×3 列一共 12 张实拍图，是自动驾驶车辆搭载的多路环视摄像头同步采集的实景：包含城市直道、立交桥下、复杂十字路口、多建筑路口、车流遮挡等多种典型路况；作用：给 AI 提供原始视觉输入，车道、路沿、人行道、路口匝道全部藏在这些画面里，用来测试三款模型看图 “画地图” 的能力。 二、右侧四列：建图结果横向对比（从左到右：MapTR → MapTRv2 → MapQR → GT 真值标准答案） 先统一看图例： 绿色线条：车道分隔线 黄色线条：车道中心线（带行驶方向，给智驾规划用） 蓝色线条：人行道 / 路沿、路口边界拓扑 红色方块：车辆自车坐标参考点 1. 第一列：MapTR（初代模型） 两大明显缺陷，和前文技术短板完全对应：线条断裂、拓扑缺失严重 第二排复杂十字路口处，大量蓝色人行道、匝道线条断开、错位、扭曲，路口连通逻辑错乱；细节丢失、多余杂线 远距离车道线条断断续续，局部出现多余错乱线段，和最右侧标准 GT 对比偏差最大；底层原因：分层独立点 Query 各自计算，拐点坐标容易冲突，没有全局线条约束，复杂路口极易失真。 2. 第二列：MapTRv2（量产主流版） 相比 MapTR 有明显改善，但仍存在瑕疵： 直道路段（第一排）线条完整度大幅提升，断裂变少； 复杂十字路口（第二排）虽然大体轮廓正确，但匝道、人行道边角依然有轻微断线、错位，局部线条衔接不顺滑； 短板根源：依然保留独立 Point 点查询，单条道路拐点信息无法全局统一校准，极限复杂场景会出现局部失真。 3. 第三列：MapQR（技术天花板） 线条完整度、顺滑度无限贴近最右侧标准答案 GT： 直道、立交、复杂十字路口，所有车道、人行道、匝道线条几乎无断裂、无扭曲、无多余杂线； 路口拓扑衔接自然，远近道路线条均匀顺滑，不会出现局部偏移； 核心优势：散射 - 聚集机制，整条道路先全局统筹再拆分拐点，所有拐点共享同一道路全局特征，从根源解决线条打架、断裂问题，恶劣 / 复杂场景鲁棒性碾压前两代。 4. 第四列：GT（Ground Truth 真值标准地图） 人工精准标注的真实道路矢量图，作为评判标尺：所有车道、人行道、路口匝道的位置、走向、衔接关系完全精准，是模型追求的完美目标。MapQR 的输出视觉上和 GT 差距极小，MapTR 偏差最大，MapTRv2 居中。 三、分上下两行场景总结差距第一行：简单直道 + 简易跨路桥 三款模型差距不大，MapTR 仅有轻微断线，日常简单路况都能正常使用；第二行：多匝道复杂城市十字路口（强考验场景） 差距彻底拉开：MapTR 大量线条断裂、拓扑错乱；MapTRv2 大体正确，但边角衔接有瑕疵；MapQR 完整顺滑，和标准答案几乎看不出区别。 四、图片核心结论 日常简单城市道路，三款算法都能输出可用地图； 遇到多岔路口、立交、密集道路拓扑等复杂场景，三代算法性能分层明显：MapTR（基础能用，复杂路口拉胯）＜ MapTRv2（量产均衡，极限场景有瑕疵）＜ MapQR（全场景高精度，无限接近真实道路）； MapQR 依靠散射聚集的全局线条约束，拓扑完整性、远距离识别、复杂路况鲁棒性全面领先前两代，是高阶无图智驾最优方案。 MapQR核心创新（重点）： 它的核心创新——散射-聚集机制，用大白话彻底讲透：

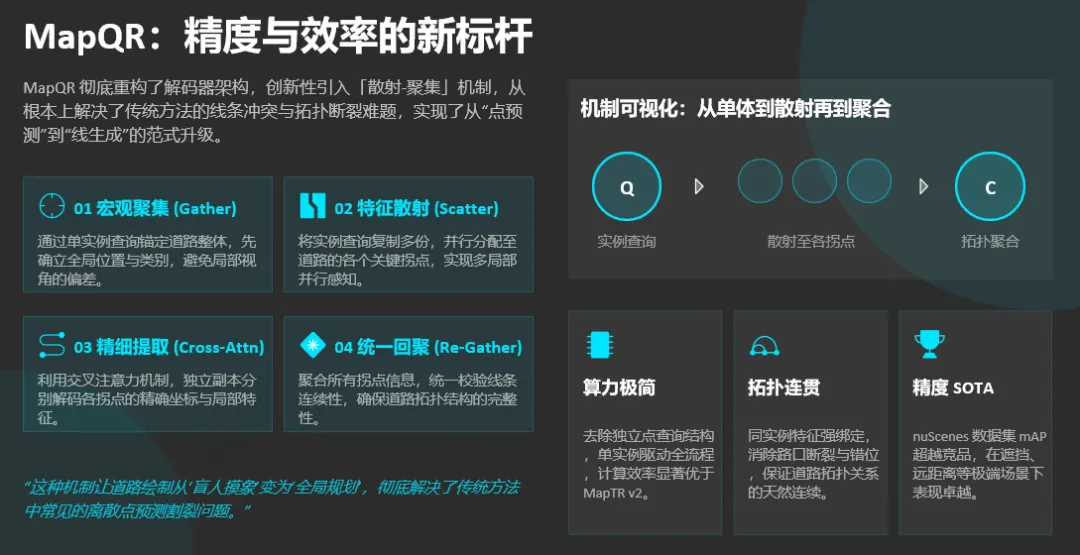

传统两代模型逻辑：先找零散拐点，再拼接成完整车道； MapQR全新逻辑：先整体看懂整条车道，再拆分拐点，最后统一校准全局细节。 第一步【聚集】：全局感知道路整体轮廓、位置、走向，建立完整全局认知； 第二步【散射】：基于整体道路轮廓，均匀拆分精准拐点，同步嵌入位置、高度信息； 第三步【再聚集】：汇总所有拐点信息全局校验，保证整条线条连贯顺滑、无冲突、无断裂。 这套独创机制，彻底根治前代模型顽疾，带来三大颠覆性优势： 1. 线条连贯性拉满，几乎无断点、无锯齿 所有拐点共享同一条道路的全局特征，不会出现局部扭曲、坐标打架问题，复杂路口拓扑完整度远超前代模型。 2. 极简架构低算力，车载适配性更强 MapQR彻底删除冗余独立点查询，参数量、计算量大幅精简，推理速度较v2再提升30%，低配车载芯片也能跑出高精度建图效果。 3. 极限场景精度断层领先 在50-100米远距离道路、车辆密集遮挡、强光逆光、隧道出入口等极限场景，MapQR的稳定性、识别精度全面碾压MapTRv2，是高阶智驾的最优解。 目前MapQR已广泛应用于Robotaxi、全场景高阶城市NOA，处于试点上车、快速迭代阶段，是未来智驾量产的核心演进方向。

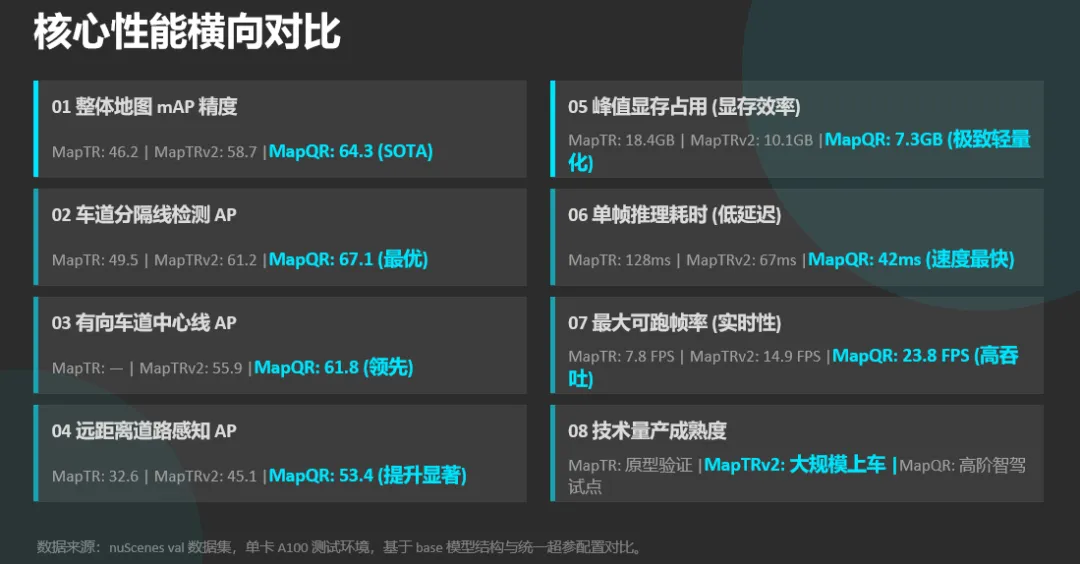

不谈数据的科普都是空谈。以下基于nuScenes官方标准测试集的实测数据，直观拆解三代算法的真实差距。 1. 精度维度：一代更比一代稳 整体地图mAP：MapTR 46.2 → MapTRv2 58.7 → MapQR 64.3 远距离50-100米道路精度：MapTR 32.6 → MapTRv2 45.1 → MapQR 53.4 恶劣场景精度衰减率：MapTR -28% → MapTRv2 -16% → MapQR -8% 直白总结：日常路况三者可用，复杂路况v2胜出，极限恶劣场景MapQR独一档。 2. 性能维度：算力持续解放 单帧推理耗时：MapTR 128ms → v2 67ms → MapQR 42ms 车载INT8量化帧率：MapTR 3-4FPS → v2 9-11FPS → MapQR 15-18FPS 峰值显存占用：MapTR 18.4GB → v2 10.1GB → MapQR 7.3GB 数据直观证明：初代完全无法上车，v2满足量产刚需，MapQR兼顾高精度与低算力，适配全等级车型。 3. 能力维度：从“看见线条”到“看懂道路” MapTR：仅基础2D标线识别，无方向、无3D、无拓扑； MapTRv2：补齐3D建模、有向车道、路口拓扑，达成完整量产能力； MapQR：全线能力升级，连贯性、鲁棒性、远距离精度拉满，适配高阶全场景智驾。

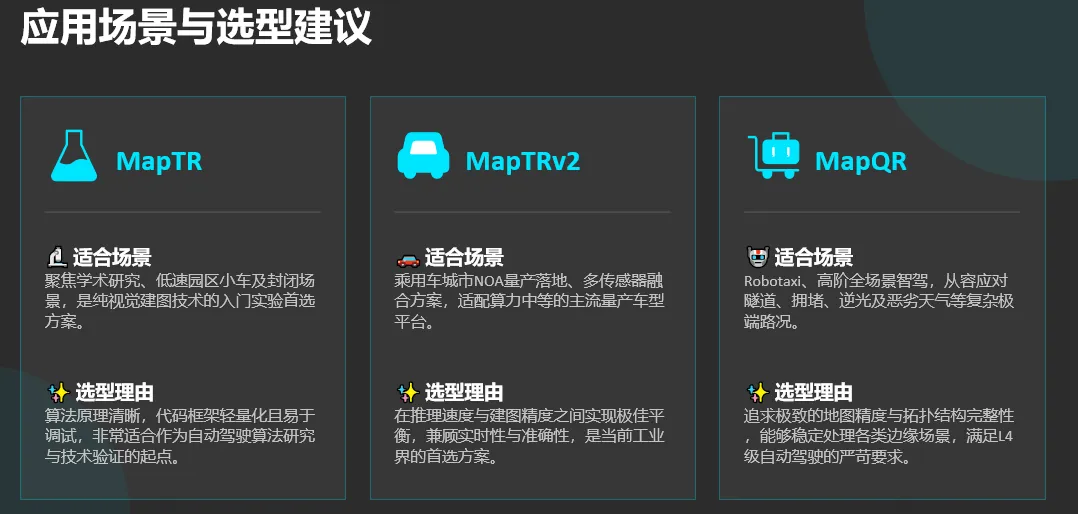

行业精准选型指南： ✅ 学术研究、低速园区测试 → MapTR ✅ 家用量产、性价比车型、均衡稳定优先 → MapTRv2（行业主流首选） ✅ 高阶智驾、Robotaxi、复杂城市全场景通行 → MapQR
Map系列算法的迭代，不止是单一技术的升级，更是整个自动驾驶行业的底层重构。 它彻底打破高精地图的行业桎梏，从成本、场景、智能逻辑三个维度，重塑智驾生态。 第一，成本断崖式下降，智驾迈入全民时代 无图方案彻底省去高精地图采集、制作、授权、维护的千亿级成本。车企无需按城市付费开通智驾，新车下线即可全域解锁功能，大幅拉低高阶智驾的购车门槛。 第二，摆脱地图绑架，实现全域自由通行 新建道路、施工路段、乡镇小路、山区道路，无需提前测绘，车辆实时建图、自适应通行。彻底解决“有图就能开、无图就罢工”的行业顽疾，真正做到车随路走、全域适配。 第三，驾驶逻辑类人化，智能度实现本质升级 传统有图智驾是“死记硬背式行驶”，依赖固定数据；无图智驾是“实时观察、实时决策”，完全贴合人类开车的思考逻辑。 这也是新款车型智驾越来越聪明、越来越像老司机的核心原因。 截至2026年行业数据显示：乘用车无图NOA渗透率已突破60%，正式取代传统有图方案，成为市场绝对主流。
无图智驾是未来大势，但目前尚未完美。Map系列无图方案，仍存在三大待突破的行业痛点。 1. 极端恶劣天气感知仍有瓶颈 纯视觉方案在特大暴雨、暴雪、强逆光、浓雾场景中，成像质量受损，会出现轻微建图偏差，全天候稳定性仍有提升空间。 2. MapQR量产生态尚未成熟 MapQR理论性能全面领先，但落地时间短，芯片适配、车企调校、工具链生态不如MapTRv2完善，大规模量产替换还需1-2年迭代周期。 3. 超复杂拓扑泛化能力不足 面对多层立交、异形路口、密集车流叠加的极端路况，模型的长线预测、拓扑理解能力，仍有优化空间。

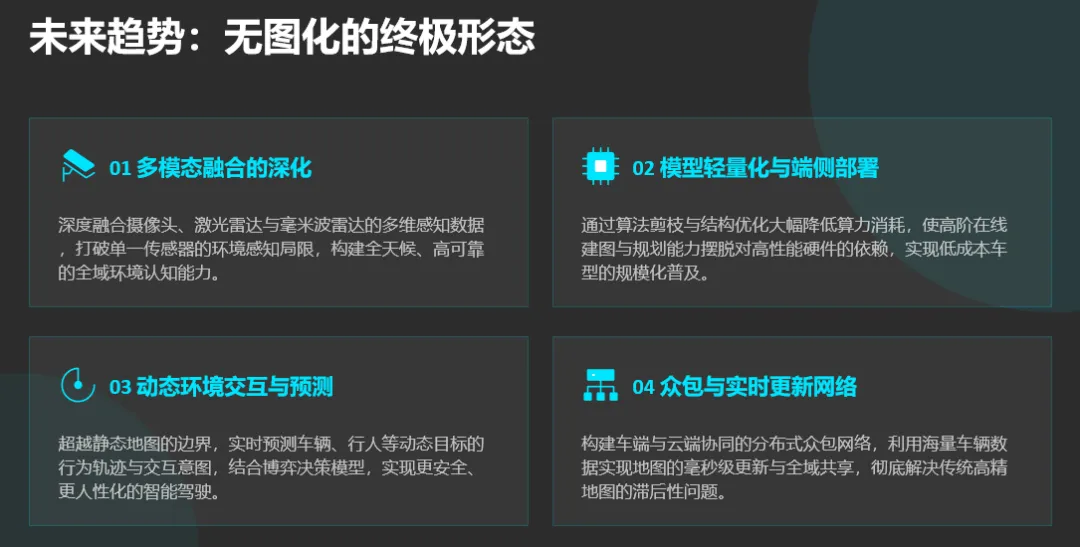

技术迭代永不停歇，Map系列无图建图，未来将朝着四大方向全面进化。 1. MapQR全面替代MapTRv2，成为通用量产基线 随着算法轻量化迭代、芯片适配、车企生态完善，未来1-2年，MapQR将以高精度、低算力优势，全面取代v2，成为高低配车型的通用建图方案。 2. 多传感器深度融合，补齐极端场景短板 视觉、激光雷达、毫米波雷达深度融合，弥补纯视觉恶劣天气短板，实现全天候、全路况稳定建图。 3. 极致轻量化，下沉十万级家用车型 算法持续精简优化，适配低成本车载芯片，彻底打破高端智驾垄断，让平民家用车也能拥有顶级无图NOA能力。 4. 从“建图”升级为“全域场景理解” 未来模型不再只识别道路线条，更能深度理解交通规则、车流意图、路口博弈，实现真正的类人智能驾驶。
简言之：自动驾驶正在摆脱程序化工具属性，走向真正的自主智能。

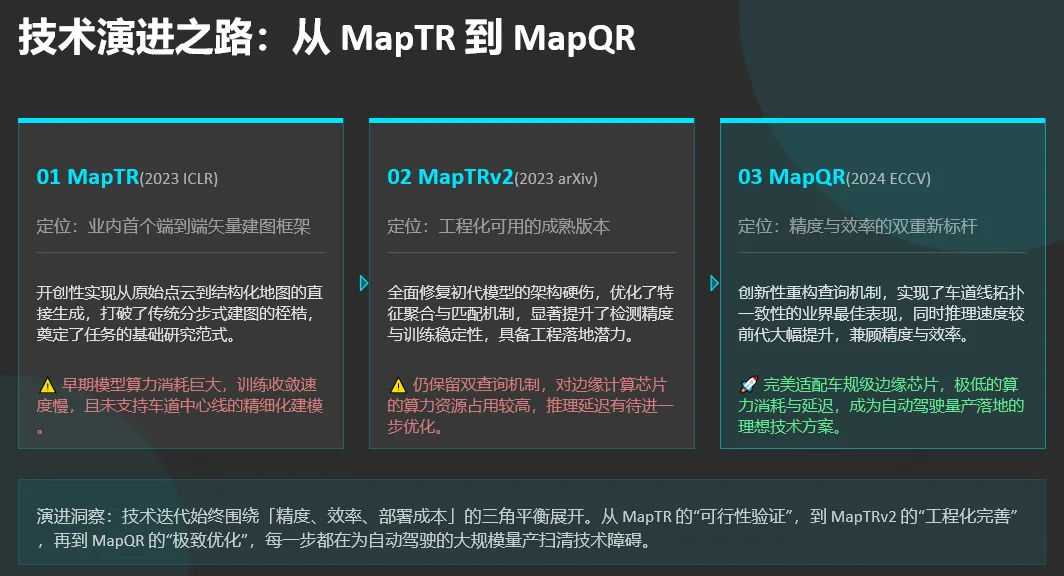

从依赖高精地图的“被动行驶”，到实时建图的“主动认知”，MapTR、MapTRv2、MapQR三代算法迭代，看似是技术微调，实则是自动驾驶行业的底层革命。 MapTR踏出无图建图的第一步，MapTRv2扛起规模化量产的大旗，MapQR开启高阶智驾的全新篇章。 这场技术变革的最终落点，是每一台普通家用车：更低的价格、更广的覆盖、更安全智能的出行体验。 无图智驾从不是终点，而是自动驾驶真正普及的起点。 未来，不再是车迁就地图，而是车适配万千路况，智驾奔赴全域自由。 互动留言 喜欢硬核智驾干货，欢迎关注AI研习干货、点赞、转发、收藏，后续持续更新自动驾驶端到端技术前沿内容！ 完整高清可修改 PPT 仅留给认真看完文章的朋友，在评论区留下【领取原版PPT】，优先发送完整版PPT。 文章整理不易，尤其是图片，如果认可内容可任意打赏，点击下方👇喜欢作者，您的认可，是我们更新的动力❤️❤️❤️ #自动驾驶 #端到端 #无图NOA #在线建图 #MapTR #MapQR #BEV感知 #城市领航辅助NOA #世界人工智能大会 #九识无图
01 有图时代落幕：传统智驾的四大致命硬伤
02 开山之作 MapTR：无图建图从0到1的行业突破
03 量产王者 MapTRv2：从实验室走向千万家用车

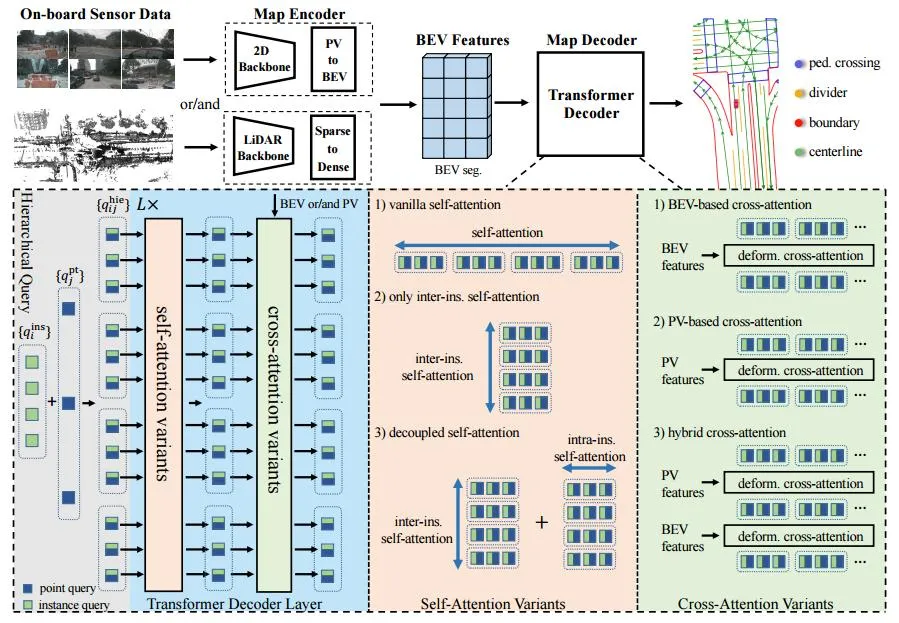

上面这张图是 MapTRv2，它是前面 MapTR 的升级版，专门优化了在线高精地图构建的效果，我给你用大白话讲清楚👇
MapTR 已经实现了 “稀疏 Query + 端到端预测高精地图”，但在注意力机制、多传感器融合、地图元素完整性上还有优化空间。
MapTRv2 就是沿着 MapTR 的路线，进一步优化了注意力设计，加入了辅助监督信号，还支持更多地图元素（比如车道中心线），让模型更稳、更准。
上半部分：主干流程（多传感器融合）
On-board Sensor Data（车载传感器数据）：输入摄像头图像和激光雷达点云。 双路编码器： 图像分支：经过2D Backbone提取特征，再用PV to BEV转换成鸟瞰图特征。 点云分支：经过LiDAR Backbone处理，再用Points to BEV转换成鸟瞰图特征。 BEV Features + BEV Aggregation：把两路特征融合，得到统一的鸟瞰图特征。 Map Decoder（Transformer 解码器）：用优化后的注意力机制解码特征，预测各类地图元素。 最终输出：支持多种地图元素，比如人行道（ped crossing）、车道分隔线（divider）、道路边界（boundary）、车道中心线（centerline）。
下半部分：核心优化的注意力机制
这是 MapTRv2 最关键的改进，它把注意力分成了两大类，做了多种变体优化：
Self-Attention Variants（自注意力变体）：
让地图元素的 Query 之间互相 “交流”，学习车道线、道路边缘之间的拓扑关系，比如 “哪条线和哪条线是相连的”。
Cross-Attention Variants（交叉注意力变体）：
让地图 Query 和 BEV 特征、图像特征做交互，并且支持可变形注意力（deform cross-attention），只关注和地图元素相关的关键特征，计算更快、更准。
图里列了三种交叉注意力方案：
a. 只在 BEV 特征上做注意力
b. 只在图像（PV）特征上做注意力
c. 同时在 BEV 和图像特征上做注意力
MapTRv2 在 MapTR 的基础上，通过优化自注意力和交叉注意力机制、引入辅助监督信号、增加车道中心线预测，让端到端的高精地图构建模型，在精度、鲁棒性和地图完整性上都上了一个台阶。
工程化的集大成者
04 技术天花板 MapQR：重构底层逻辑，解锁极致无图能力
Self-Attention 自注意力（聚集 Gather 阶段）
Cross-Attention 交叉注意力（散射 Scatter 阶段）
循环迭代校验：多层 Self+Cross 交替计算，每一轮都会把所有拐点信息汇总回原始 Instance Query 统一校准，完成二次聚集，保证整条线条连贯、坐标不冲突。
05 硬核数据对比：三代算法真实差距一目了然
06 行业巨变：无图建图，重构自动驾驶产业格局
07 客观正视：无图建图当下的短板与瓶颈
08 未来趋势：全民无图智驾时代，全面到来
请在微信客户端打开
写在最后
