《为什么自动驾驶摄像头喜欢用一根同轴线？揭秘GMSL从双绞线到Coax的进化》

引言：自动驾驶时代，汽车摄像头为什么越来越依赖“高速公路”？

今天的智能汽车，正在变成一台巨大的数据处理机器。

以前汽车上的摄像头，主要用途是：

倒车影像；

360环视；

简单辅助驾驶。

但是现在：

高速NOA；

城市NOA；

自动泊车；

智能驾驶辅助。

车辆需要同时处理大量视觉数据。

一辆高级智能汽车可能安装：

前视摄像头；

环视摄像头；

侧视摄像头；

后视摄像头；

驾驶员监控摄像头。

这些摄像头产生的数据，需要实时传输到域控制器或者中央计算平台。

问题来了：

摄像头距离主控通常几米甚至十几米。

如何保证：

高速；

低延迟；

低误码；

低成本；

高可靠？

普通USB不行。

普通网线不一定适合。

直接MIPI更不现实。

于是汽车行业发展出了一个关键技术：

SerDes高速串行通信。

其中：

GMSL（Gigabit Multimedia Serial Link）

就是目前汽车摄像头领域非常重要的一种方案。

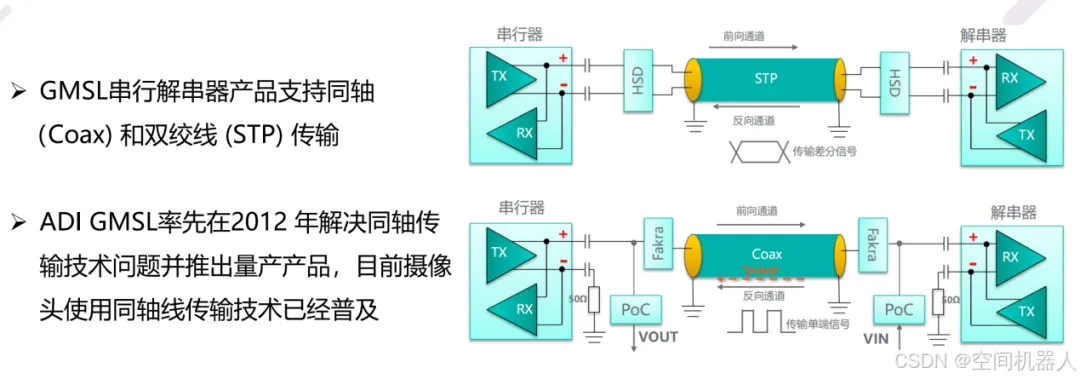

这张图展示的就是GMSL传输介质的发展：

从STP双绞线，

到Coax同轴线。

一、GMSL到底解决了什么问题？

首先理解一个核心问题：

为什么摄像头不用普通高速接口直接连接主控？

因为汽车和手机完全不同。

手机摄像头：

Sensor距离SoC只有几厘米。

所以：

MIPI CSI可以直接连接。

但是汽车：

摄像头安装位置非常分散。

例如：

前保险杠；

后视镜；

车顶；

尾门。

距离可能达到：

5米；

10米。

如果直接传输高速并行数据：

信号衰减严重；

EMC难控制；

线束数量巨大。

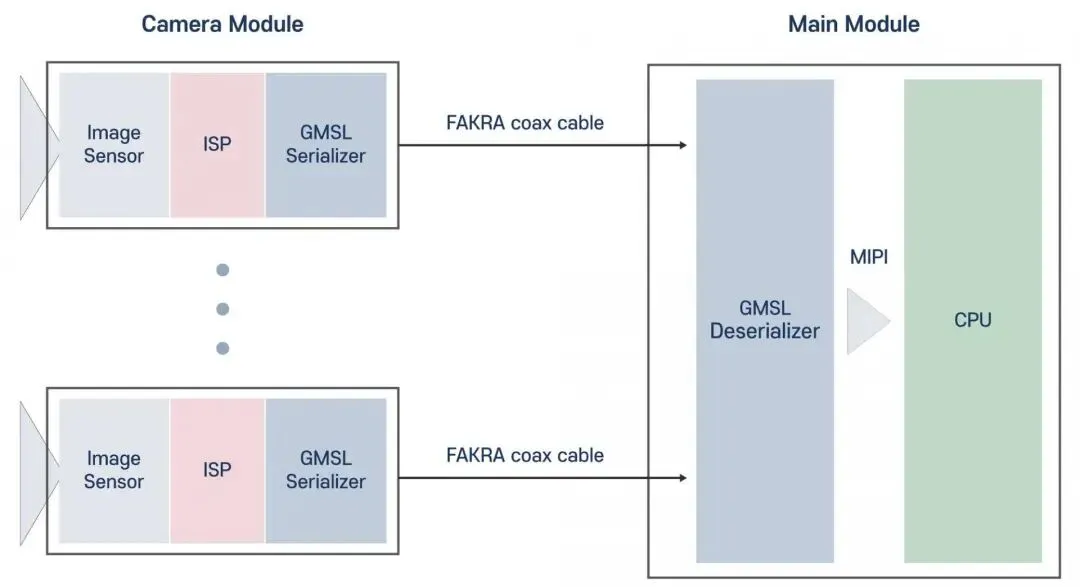

所以汽车采用：

Serializer（串行器）

Deserializer（解串器）

摄像头端：

Sensor输出MIPI CSI。

Serializer将高速视频数据转换成串行信号。

然后通过：

Coax同轴线；

或者STP双绞线。

传输到车辆主控。

主控端：

Deserializer恢复视频数据。

输出给：

SoC；

ISP；

AI处理单元。

简单来说：

GMSL就是给汽车摄像头建立了一条高速“数据高速公路”。

二、为什么早期GMSL使用STP双绞线？

图中上半部分：

就是STP（Shielded Twisted Pair，屏蔽双绞线）方案。

STP有什么特点？

顾名思义：

两根信号线相互绞合。

它的优势：

抗干扰能力强；

差分传输；

成本较低。

为什么汽车喜欢差分？

因为汽车环境非常恶劣。

车辆里面存在：

电机；

DC/DC；

继电器；

点火系统。

这些都会产生电磁干扰。

差分信号的优势：

如果外界同时干扰两根线。

接收端通过差分计算：

正负抵消。

所以：

抗共模干扰能力强。

因此早期汽车高速通信大量采用：

LVDS；

FPD-Link；

STP。

GMSL也支持这种方式。

图中可以看到：

Serializer和Deserializer之间通过STP连接。

其中：

前向通道传输视频；

反向通道传输控制信号。

也就是说：

一根线不仅传视频。

还能实现：

I2C控制；

状态反馈；

诊断信息。

三、为什么后来GMSL大量转向Coax同轴线？

图中下半部分：

就是Coax同轴方案。

这是目前汽车摄像头里面非常主流的方式。

为什么？

因为汽车最关心：

重量；

成本；

布线；

可靠性。

同轴线最大的优势：

一根线解决多个问题。

传统方案：

视频线；

电源线；

控制线。

需要多根线。

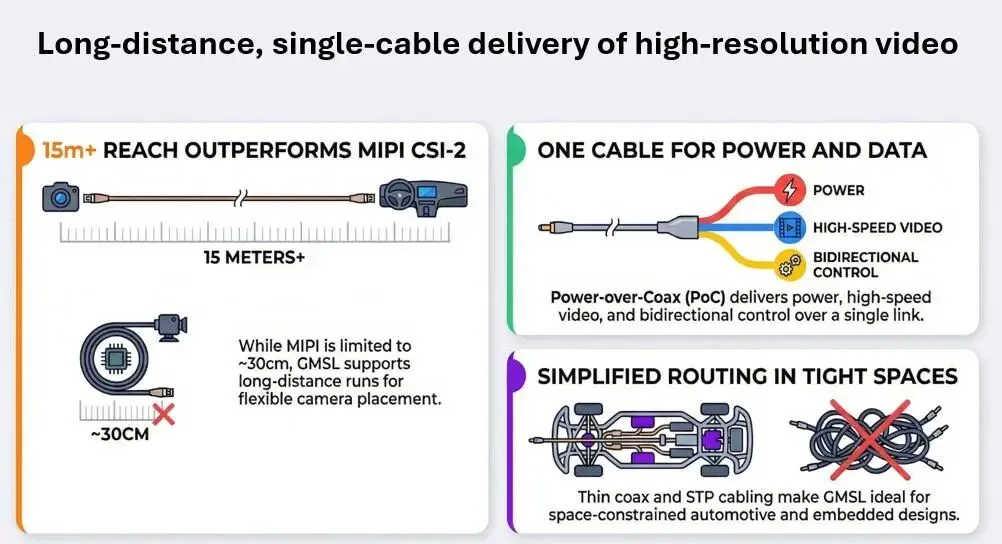

而GMSL Coax方案：

一根同轴线。

同时完成：

高速视频传输；

控制通信；

供电。

这就是图里面的：

PoC。

Power over Coax。

也就是：

通过同轴线给摄像头供电。

例如：

摄像头模块安装在保险杠。

传统方式：

需要：

视频线；

电源线；

控制线。

现在：

一根Coax。

这对于汽车非常重要。

因为整车线束重量一直是汽车厂关注的问题。

新能源汽车尤其明显。

减少线束：

降低重量；

提高续航；

降低成本。

所以Coax方案逐渐成为ADAS摄像头主流。

四、ADI为什么成为GMSL领域的重要玩家？

图中文字提到：

ADI（原Maxim）在2012年解决同轴传输技术问题，并推出量产产品。

这句话背后意义很大。

因为汽车高速视频传输不是简单提高速率。

真正困难的是：

长期可靠。

汽车环境：

温度变化大；

振动强；

寿命要求高。

一个摄像头链路：

可能需要工作：

10年以上。

因此GMSL需要解决：

信号完整性；

EMC；

连接可靠性；

误码率。

ADI通过GMSL技术，把：

高速视频；

控制；

供电。

融合到汽车级链路里面。

所以现在很多ADAS摄像头方案：

都会看到：

MAX967xx；

MAX929x。

这些芯片承担：

视频桥接；

SerDes转换；

链路管理。

五、GMSL Coax方案为什么适合未来高阶自动驾驶？

未来自动驾驶的发展趋势：

摄像头越来越多。

分辨率越来越高。

过去：

720P；

1080P。

未来：

800万像素；

1200万像素。

同时：

HDR；

AI算法；

多帧融合。

数据量持续增加。

所以汽车需要：

更高速；

更稳定；

更远距离。

GMSL从：

GMSL1；

GMSL2；

GMSL3。

速率不断提升。

例如：

GMSL2：

最高约6Gbps。

GMSL3：

进一步提升到12Gbps。

这正是为了满足：

高像素摄像头；

自动驾驶感知系统。

六、硬件工程师如何看GMSL设计？

对于硬件工程师来说，GMSL不是简单买一个芯片连接。

真正设计难点包括：

1、高速信号完整性

6Gbps甚至12Gbps已经属于高速信号。

需要关注：

阻抗；

插损；

回损；

连接器。

2、电源设计

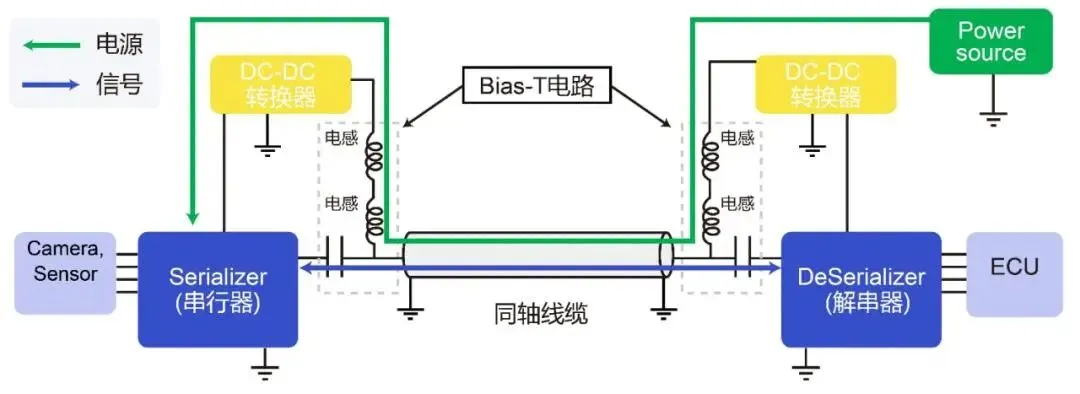

PoC方案里面：

电源和高速信号共用一根线。

需要设计：

Bias Tee；

滤波；

隔离。

否则：

电源噪声会影响高速链路。

3、EMC设计

汽车里面：

电机；

DC/DC；

逆变器。

都会产生干扰。

所以：

屏蔽；

接地；

布局。

非常关键。

4、链路诊断

量产汽车不能只要求：

“能工作”。

还需要：

检测链路状态；

发现摄像头异常；

定位故障。

总结：一根Coax背后，是智能汽车架构的一次进化

从STP双绞线，到Coax同轴线。

看似只是线束变化。

实际上代表汽车电子架构的发展。

过去：

摄像头只是一个外设。

现在：

摄像头是自动驾驶的重要感知器官。

而GMSL，就是连接：

汽车“眼睛”

和

中央计算“大脑”

之间的高速神经。

未来随着：

ADAS等级提高；

摄像头数量增加；

AI算力提升。

GMSL以及类似SerDes技术的重要性还会不断提高。

真正的智能汽车，不只是拥有更多传感器。

更重要的是：

如何把这些数据高速、可靠地送到计算中心。

这就是GMSL存在的意义。
